Как часто хочется укрыться от палящих солнечных лучей или во время дождя просто посидеть с книжкой за чашечкой кофе в ажурной и уютной беседке. Беседка прямоугольная может быть как полуоткрытой, так и открытой в зависимости от её предназначения. Примеры представлены на фото.

Строим беседку на даче

Беседка может быть не только деревянная, но и металлическая, с использованием камня. Прямоугольные беседки для дачи могут быть выполнены из поликарбоната. Сделать своими руками беседку совсем несложно, тем более что, вы можете посмотреть видео, в котором подробно показано её строительство.

Красивая беседка

Планирование и подготовительные работы

Прежде чем начать строительство беседки своими руками, необходимо определиться с местом. Также необходимо выяснить, будет ли она основательная, в которой можно круглогодично принимать гостей, или лёгкая, рассчитанная на летний дачный сезон. Ещё нужно учесть, что прямоугольная беседка должна быть расположена так, чтобы гости любовались окружающим великолепным пейзажем.

Стандартная прямоугольная беседка занимает площадь не более десяти метров квадратных. Металлическая беседка или беседка, сделанная из камня, смотрятся красиво. Но всё же летнюю беседку принято делать из дерева: сосны или ели. Такая деревянная прямоугольная беседка отлично впишется в любой ландшафт, к тому же она выполнена с учетом всех экологических норм.

Конечно, можно взять за основу стандартные проекты, но лучше сделать чертёж прямоугольной беседки самому с учётом всех нюансов. Просмотрите беседки для дачи прямоугольные фото. Масштабированный чертёж с предполагаемым интерьером делается от руки на бумаге.

Прямоугольная беседка своими руками для своего создания требует таких материалов и инструментов:

• дерево-материалы;
• цемент, песок;
• рубероид, гидроизоляционный материал, шифер или черепица, краска;
• строительный уровень, пила, электродрель, лопата, шуруповёрт, саморезы.

Фундамент и установка основания, каркаса

Чтобы прямоугольная деревянная беседка была прочной и надёжной, нужен основательный фундамент, с чего и начинается строительство. Прямоугольная площадка под беседку отмечается колышками по периметру. Аккуратно с помощью лопаты снимаем верхний травяной грунт, по углам и, если необходимо, и посередине больших сторон прямоугольника, копаем ямы под столбы фундамента (до полуметра в глубину).

Если предполагаются коммуникации, то под них роются траншеи необходимых размеров. Деревянные брусья сечением десять на десять сантиметров, предварительно обработанные антисептиком, устанавливаются и закрепляются раствором из цемента, песка, воды. Не забудьте проверить вертикальность столбов строительным уровнем. Дайте раствору хорошо высохнуть, не менее суток. Для обеспечения гидроизоляции нужно проложить рубероид одним слоем на дно фундамента.

Основание выполняется из деревянного бруса такого же сечения, как и фундаментальные столбы, но старайтесь строго соблюдать чертёж. В зависимости от того, какой высоты будет деревянная прямоугольная беседка, крепим такой же длины брус вертикально сделанному основанию. В верхней части вертикальных столбов выполняются пропилы под крепление крыши. Все элементы из дерева перед установкой покрываются защитными средствами для долговечности конструкций и от вредителей.

Крыша

Крыша прямоугольной беседки первоначально собирается своими руками на земле. Брусья необходимо соединить посередине, обращайте внимание на чертёж. По краям столбов нижней части основания крыши выполните пропилы под соединение с вертикальными столбами фундамента.

Теперь желательно с помощником установите в пропилы вертикальных столбов основание кровли крыши. Затем делаем перекрытие кровельного основания досками и гидроизоляционным материалом.

Проекты крыш тоже бывают разные как по форме, так и по материалу покрытия. Крыша может быть деревянная прямоугольная, покатая или двускатная. Крыша должна быть скошена по сторонам, которые длиннее, а на коротких расположены фронтоны. Беседка покрывается таким материалом, как черепица, шифер, ондулин, металлочерепица, либо дерево. Если есть необходимость, то поверхность крыши может быть выкрашена. Можно на торцах крыши сделать декорирование из реек или других материалов.

Оформление каркаса беседки, интерьер и экстерьер

Прямоугольная беседка может быть открытой ажурной, тогда каркас выполняется решетчатый из тонких деревянных полосок. Если беседка прямоугольная основательная для использования и в зимнее время, то внешне беспросветный каркас делаться из вагонки либо из досок разных влагоустойчивых пород дерева.

Также может использоваться любой материал для внешних покрытий. Для интерьера беседки применяется любой комфортный материал с учётом погодных воздействий. Если делается прямоугольная беседка с мангалом, то обязательно нужно предусмотреть выполнение правил противопожарной безопасности.

Беседки своими руками чертежи и размеры.

Схема размещения

Содержание

1. Беседки своими руками чертежи и размеры. Схема размещения
2. Чертеж прямоугольной беседки. Определение размера
3. Чертежи беседок из дерева с размерами. Квадратная беседка своими руками
4. Чертеж беседки 3х4. Фундамент для беседки
5. Чертеж беседки 2х2. Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций
6. Чертеж беседки 3х3. Проектирование беседки
   • Форма и размеры
   • Тип строения
   • Крыша
7. Чертеж беседки 2х3. Беседки из профильных труб своими руками
8. Видео беседка своими руками. Чертеж в SketchUp.

Беседки своими руками чертежи и размеры. Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом , камином или печью , то ее желательно отдалить от основного жилого строения больше чем на 8 м.

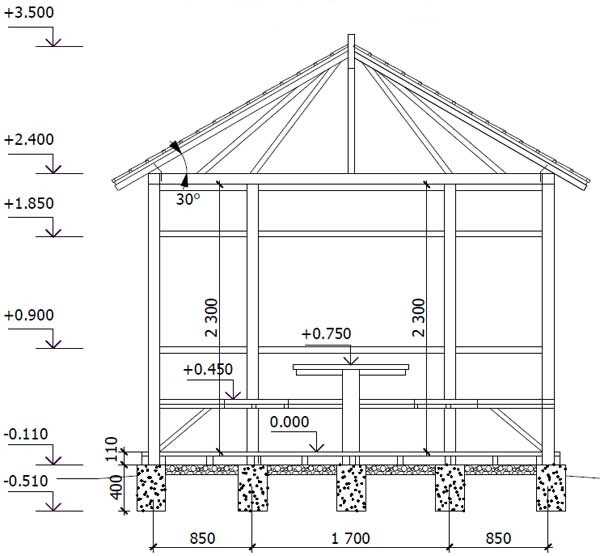

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент . Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Чертеж прямоугольной беседки. Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

• Во-первых , строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых , внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Чертежи беседок из дерева с размерами. Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки .

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует . Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см) , вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

• Выкопайте ямки под столбы и установите формы в отверстия.
• Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
• Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
• Далее нужно установить средние лаги к полу беседки.
• Совместите края и убедитесь, что углы получились квадратными.
• Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
• Используя уровень, установите верхние балки.
• Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
• Не оставляйте никаких зазоров между деталями.
• Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

View the embedded image gallery online at:

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Пошаговая инструкция в схемах по созданию двускатной крыши для квадратной беседки .

1. Первый этап проекта заключается в изготовлении стропил. Обрежьте оба конца под углом 60 градусов, как показано в планах. Сделайте бороздки в нижней части стропил, чтобы они подходили к опорным балкам. Отметьте линии и обрежьте циркулярной пилой. Края обработайте наждачной бумагой.
2. Установите стропила в верхней части беседке. Убедитесь, что они расположены равномерно Сделайте отверстия и вставьте винты, чтобы зафиксировать стропила к раме.
3. Для сборки фронтонов нарежьте листы фанеры по форме и размеру и обработайте края наждачной бумаги. Установите листы на двускатные концы беседки. Совместите края и прибейте гвоздями не оставляя никаких зазоров между листами.
4. При монтаже кровельных листов приложите листы фанеры к стропилам, используя шаблон, показанный на диаграмме. Дрелью просверлите направляющие отверстия и вставьте винты вдоль стропил, не оставляя зазоров.
5. Покройте крышу рубероидом, убедившись, что полосы перекрываются, по крайней мере, на 5 см. Закрепите рубероид на листы фанеры кровельными скобами. Кроме того, необходимо вырезать кусок для верхнего гребня.
6. Прикрепите балясины с грунтозацепами, убедившись, что вы поместили их на одинаковом расстоянии. Дрелью сделайте отверстия и закрепите балясины к рейкам с помощью винтов.
7. И последнее, прикрепите поручни в верхней части компонентов. Просверлите отверстия и вставьте винты для фиксации ламели на место. Заполните отверстия деревянной замазкой и выровняйте поверхность наждачной бумагой.
8. Покройте древесину краской или морилкой, чтобы защитить от порчи и улучшить внешний вид беседки. Необходимые материалы для строительство здесь не указаны, их очень много, если интересует, посмотрите на сайте, ссылка под галереей.

Чертеж беседки 3х4. Фундамент для беседки

Сделать беседку 3 х 4 своими руками вполне возможно. Это позволит избежать масштабных расходов. При этом не рекомендуется браться за реализацию сложных проектов. Беседка 3 х 4 своими руками должна быть максимальной простой. И такая простота не будет означать неудобства или отсутствие внешней привлекательности.

Начинать строительство нужно всегда с фундамента . Поскольку речь идет о беседке, которая возводится своими руками, этот процесс надо представить поэтапно. Это даст наилучшее понимание его особенностей и позволит создать недорогой и прочный фундамент. Необходимо отметить, что беседка 4 х 4 своими руками или конструкция меньших размеров не будет слишком массивной. Поэтому, лучше использовать столбчатое основание. Оно выдержит массу постройки и простоит более полувека, не потребовав ремонта.

Чертеж беседки 2х2. Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют. На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню.

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Чертеж беседки 3х3. Проектирование беседки

Прежде чем выполнить чертежи деревянной беседки своими руками, необходимо определиться, какой должна быть постройка и какие задачи она должна решать .

В частности, нужно заранее продумать следующие моменты:

• Какой формы будет строение;
• На какое количество отдыхающих будет рассчитано помещение постройки;
• В какое время она будет эксплуатироваться – только летом или в прохладное время года;
• Какую она будет иметь крышу.

Форма и размеры

Для тех, кто занимается подобной работой впервые, можно порекомендовать простую, четырехугольную форму. Сделать такие чертежи беседок из дерева своими руками гораздо проще, соответственно, в дальнейшем не вызовет сложностей и само строительство.

Что касается размеров постройки, то следует взять во внимание размер участка, а также приблизительное количество человек, на которые она должна быть рассчитана. К примеру, если у вас большая семья, и вы планируете проводить воскресные обеды на природе, то необходимо строить габаритную конструкцию и мангалом для приготовления пищи.

Тип строения

От того, в какое время будет эксплуатироваться постройка, будет зависеть ее тип. К примеру, если вы собираетесь отдыхать на природе только во время летнего пребывания на даче, то конструкцию лучше делать открытой, что позволит беспрепятственно любоваться окружающим пейзажем.

Если же вы решите продолжить отдых на природе и в более холодное время года, то постройка должна защитить отдыхающих от ветра и дождя. Поэтому, строение придется обшить и, возможно даже закрыть стеклопакетами. Кроме того, нужно уделить вниманию полу – его необходимо «поднять» над землей и обшить досками, чтобы сделать более теплым.

Соответственно, выполняя чертежи деревянных беседок своими руками, все эти моменты необходимо тоже отобразить.

Крыша

Если же проектированием и подобным строительством вы занимаетесь впервые, то не стоит пытаться создать сложную конструкцию. Отличным вариантом будет простая односкатная или двухскатная крыша.

Чертеж беседки 2х3. Беседки из профильных труб своими руками

За счет того, что профильная труба обладает рядом преимуществ, много людей используют именно этот материал для возведения беседок. Сооружение не только легко построить, но и с легкостью ухаживать за ним. Дело в том, что металл не сильно подвержен влиянию окружающей среды и обладает сравнительно высокой долговечностью. Профильные трубы не стоят дорого, имеют аккуратный вид. Прежде чем начать строительство, следует определиться с типом и формой конструкции. Кроме того, готовятся чертежи, проверяется наличие материалов и инструментов, которые будут задействованы в работе. Итак, можно создать прямоугольную, круглую, квадратную, шестигранную и другую форму беседки.

Совет! Если вы не имеете достаточно опыта работы со сварочным аппаратом или же впервые создаете подобные сооружения, как беседка, лучше выбирать самые простые конструкции.

Можно создать собственный чертеж, эскиз беседки. В чертежах указываются все размеры, максимально точно проводятся остальные расчеты, так как от этого зависит дальнейший вид и долговечность беседки.

Итак, чтобы построить своими руками беседку из профильных труб, следует использовать такие материалы: бетон, грунтовку для обработки металла, кровельный материал, а также собственно профильные трубы. Из инструментов обязательно должен быть сварочный аппарат, уровень, болгарка, сверла с дрелью, а также крепежные элементы. Как только место для строительства конструкции будет выбрано, нужно приступать к обустройству ям. Их количество определяется согласно проекту – по количеству опор. Ямы имеют глубину до 60 сантиметров. Высота стоек учитывается с этим размером. В качестве опор допускается использовать профиль 80 на 80 мм, а также с толщиной стенки в 3 мм. К стойкам приваривают опорные пятки. Это позволит увеличить степень жесткости конструкции.

На дно подготовленных ям засыпают щебень. После того подстилку утрамбовывают, ставят стойки и заливают бетон. Тут следует максимально точно следить за вертикалью стоек. Как только бетон начинает твердеть, проверяется ровность каждой стойки повторно. После того, как будут проведены данные работы, необходимо подождать примерно двое суток, пока бетон «схватится».

Теперь можно начинать создавать нижний пояс обвязки. Тут применяется профиль меньшего сечения, приваривая материал к опорам на определенной высоте над уровнем грунта. Как правило, обвязку делают на такой высоте, чтобы можно было максимально комфортно заходить в беседку.

Наступает этап создания крыши. Из профиля создается стропильная система по чертежам. Если форма будет двускатная, то профиль приваривается под углом 15 градусов. Чтобы кровельный материал было удобнее крепить, на каркас приваривается профильная труба как обрешетка, шаг которой составляет 45 см. Вот и все – каркас беседки считается собранным.

Видео беседка своими руками. Чертеж в SketchUp.

Простые прямоугольные планы беседки 10×16

Этот пошаговый проект «сделай сам» включает в себя простых прямоугольных плана беседки 10×16 . Это простая беседка с вальмовой крышей, которую можно построить за одни выходные, если следовать моим инструкциям. Эта квадратная беседка имеет бетонный пол, стойки 6×6 и шатровую крышу с большим уклоном. Я укрепил крышу беседки, чтобы она выдерживала сильный ветер и снег. Убедитесь, что вы прочитали местные правила, чтобы вы могли соблюдать требования законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

Простые 10 × 16 Планы прямоугольной беседки

Строительство A-10 × 16-Hip-roof-gazebo

[Tabs Tabs = tab2=”Инструменты” tab3=”Время” tab4=”Связанные планы”] [tab id=1]

• A – 4 куска пиломатериала 6×6 – длина 90 1/2″ СТОЛБЫ
• B – 2 шт. бруса 2×6 – длина 192″, 4 шт. – длина 120″ ВЕРХНИЕ ПЛИТЫ
• C – 8 брусков 2×6 – длина 36″
  БРАСЫ
• D – 2 шт. бруса 2×6 – длина 40″, 1 шт. – длина 73 1/2″ ДНО СТРОПИЛА

---

• 4 пиломатериала 6×6 – 8 футов
• 2 пиломатериала 6×6 – 16 футов
• 4 пиломатериала 6×6 – 10 футов
• 2 пиломатериала 2×6 – 12 футов
• 2 пиломатериала 2×6 – 8 футов
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• 3-дюймовые шурупы
• 4d гвозди, 6d гвозди,
• анкеры для стоек
• Соединители балки и стойки
• структурные винты для соединителей
• крепкая стяжка T
• наполнитель для дерева, клей для дерева, морилка/краска

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab id =3]

 Один день

[/tab][tab id=4]

• ЧАСТЬ 1: Планы квадратных беседок 10×10
• ЧАСТЬ 2: Планы вальмовой крыши беседки 10×10

[/tab][/tabs]





Так просто построить беседку — Видео!





Подпишитесь на меня в Facebook, чтобы первыми узнавать о наших последних планах и других эксклюзивных материалах. Кроме того, подпишитесь на меня в Pinterest, чтобы найти много идей для вашего двора со всего Интернета! Посетите наш канал на YouTube! Посмотрите, как вы можете Поддержите меня  без дополнительных затрат с вашей стороны.





Чертежи беседки с грилем 8×8

Разметка стоек для беседки 10×16

Первым этапом простого проекта беседки является изготовление стоек. Как видно на схеме, для столбов нужно использовать пиломатериал 6х6. С помощью циркулярной пилы сделайте надрезы в верхней части стоек. Далее выбираем место для садовой беседки и размечаем расположение столбов. Убедитесь, что поверхность идеально ровная и соответствует местным строительным нормам. Вы можете прикрепить стойки к уже существующей бетонной плите или закрепить их на земле. Используйте доски для теста и веревку, чтобы разметить расположение столбов. Примените правило 3-4-5 к углам и вносите коррективы, пока диагонали не станут идеально равными.

Анкеровка стоек анкера

Вы можете установить стойки в бетон или залить фундамент глубиной 3 фута и использовать анкеры для стоек. Учитывая, что это легкий наружный проект, вы можете установить стойки на анкеры. Вот почему эти планы разработаны с учетом этого предположения (бетонные анкеры).

Верхние панели для беседки 10×16

Используйте пиломатериалы 6×6 для верхних поручней. Используйте циркулярную пилу, чтобы сделать надрезы глубиной 2 3/4 дюйма внутри отмеченных областей. Удалите излишки молотком и выровняйте углубление стамеской.

Установка боковых верхних поручней – беседка 10×16

Затем установите поручни спереди и сзади уличной беседки. Выровняйте края заподлицо и убедитесь, что углы прямые. Просверлите направляющие отверстия и вставьте винты 5 1/2″, чтобы плотно зафиксировать их на месте.

Установка верхних пластин – беседка 10×16

Установите перпендикулярные пластины на верхнюю часть беседки. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 5 1/2″, чтобы плотно зафиксировать их на месте.

Строительство подкосов для беседки

Используйте доски 2×6 для скоб. С помощью торцовочной пилы сделайте надрезы под углом 45 градусов на обоих концах скоб, а затем сгладьте края наждачной бумагой.

Установка раскосов на беседку 10×16

Установите раскосы на прямоугольный каркас беседки, как показано на схеме. Прежде чем устанавливать скобы и вставлять винты 3 1/2″, убедитесь, что стойки установлены вертикально.

Фурнитура-вершина-конька-10×16-вальмовая-беседка

Используйте пиломатериал 2×6 для коньковой балки и для опор. Отцентрируйте опоры по балкам, просверлите карманные отверстия и вставьте винты 2 1/2″. Убедитесь, что углы прямые, и отвесьте их вертикально. Просверлите карманные отверстия в верхней части опор и вставьте винты 2 1/2″, чтобы закрепить коньковую балку на месте.

10×16 чертежи беседки бесплатно

Просмотрите ЧАСТЬ 2 проекта беседки, чтобы узнать, как построить четырехскатную крышу для этой прямоугольной садовой беседки.

Как построить беседку 10×16

Эта беседка 10×16 построена на раме, сделанной из 6×6. Вы можете легко добавить перила к беседке, если хотите построить симпатичную зону обслуживания. Вы можете заняться этим проектом за один уик-энд и сэкономить сотни долларов. Пожалуйста, взгляните на остальные мои чертежи по дереву , потому что у меня более 1500 бесплатных дизайнов.





Этот проект деревообработки был около 10×16 планы беседки бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





8 планов беседок, которые можно построить для затененной тусовки на заднем дворе

Фото: stockphoto.com

Строительство беседки на заднем дворе может действительно преобразить ваше пространство. Беседки не только предлагают прохладную тень от жаркого солнца, но также повышают эстетическую привлекательность пространства и могут сделать обеды на свежем воздухе, развлечения или просто отдых более комфортными.

Хотя вы можете приобрести комплект для беседки, который включает в себя все необходимое дерево и крепеж, многие считают гораздо более приятным и экономичным распилить пиломатериалы и собрать материалы самостоятельно. Скачав один из чертежей беседки, представленных ниже, вы получите список материалов и четкие указания по созданию собственной беседки на заднем дворе.

1. Беседка с гидромассажной ванной

Фото: Etsy.com

Создайте тень и вентилируемую защиту для вашей гидромассажной ванны или костра с помощью этих чертежей палубной беседки. Загружаемые планы, которые включают пошаговые инструкции, списки инструментов, списки разрезов и иллюстрации, помогут вам построить беседку с двойной вальмовой крышей размером 14 на 14 футов. В зависимости от вашего уровня навыков и свободного времени вы даже сможете закончить строительство этой беседки за выходные.

Получите план беседки SandmannSpecialities с гидромассажной ванной на Etsy за 18,9 долларов США. 9

2. Беседка с двускатной крышей

Фото: Etsy.com. Беседка с двускатной крышей имеет оптимальный размер, чтобы покрыть большинство стандартных столов для пикника и патио размером 12 на 16 футов. Профессионально составленные и всеобъемлющие планы разработаны так, чтобы им было легко следовать для любого уровня навыков.

Получите планы SinelHousePlans Wood Gazebo на Etsy за 13,76 долларов США

3. Беседка со столом для пикника

Фото: Etsy.com

Эти уникальные схемы беседки со столом для пикника идеально подходят для тех, кто хочет добавить несколько затененных мест на открытом воздухе на заднем дворе. Подробные планы, разработанные для тех, кто обладает знаниями в области деревообработки от начального до среднего, могут помочь вам построить деревянную беседку, прикрепленную к столу для пикника и скамейкам. Хотя это не бесплатные планы беседок, они очень конкурентоспособны по цене по сравнению с другими вариантами.

Реклама

Получите план беседки HorizonDesignStudios на Etsy за 7,75 долларов

Взгляните на эту специальную беседку для гриля, которая имеет большие размеры 13,6 футов на 9 футов в глубину и предлагает достаточно места для гриля и обеденного набора для патио. Станьте королем или королевой гриля, пока гости могут расслабиться в тени.

Получите планы TheGrillOutdoors Outdoor Grillscape Plans на Etsy за $13,99

5. Беседка с вальмовой крышей

Фото: Etsy.com

ты. Для строительства беседки с вальмовой крышей размером 12 на 12 футов требуются только обычные деревообрабатывающие инструменты, а стороны конструкции могут быть обшиты деревянными перилами по желанию.

Получите план MyOutdoorPlans для беседки с вальмовой крышей на Etsy за 11,46 долларов США

6. Овальная садовая беседка

Фото: Etsy.com

Заменив обычные квадратные и круглые беседки на овальные, эти восьмиугольные беседки дают потрясающие результаты. Эта беседка с двойной шатровой крышей размером 14 на 16 футов предлагает достаточно места для развлечений на открытом воздухе. Благодаря списку материалов, списку инструментов, списку вырезов, шаблонам для резки, профессиональным чертежам и пошаговым инструкциям эти планы легко выполнять.

Получите планы SandmannSpecialities Oval Garden Gazebo на Etsy за 22,9 доллара США.9

7. Летняя кухня-беседка

Фото: Etsy.com

При сравнении перголы с беседкой становится ясно, что сплошная крыша беседки делает ее лучшим местом для наслаждения едой на открытом воздухе, в любую погоду. Планы этой открытой кухонной беседки в полной мере используют эту силу, предлагая два встроенных бара для еды и питья, а также достаточное количество стеллажей. Планы включают список покупок, список вырезок и подробные инструкции.

Получите планы DoitYourSelfPlanner Gazebo Planner на Etsy за 12 долларов

8.

No related posts.
