Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются.

Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Эти ворота можно соорудить двумя способами:

• моноширмой,
• двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров.

Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров.

Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

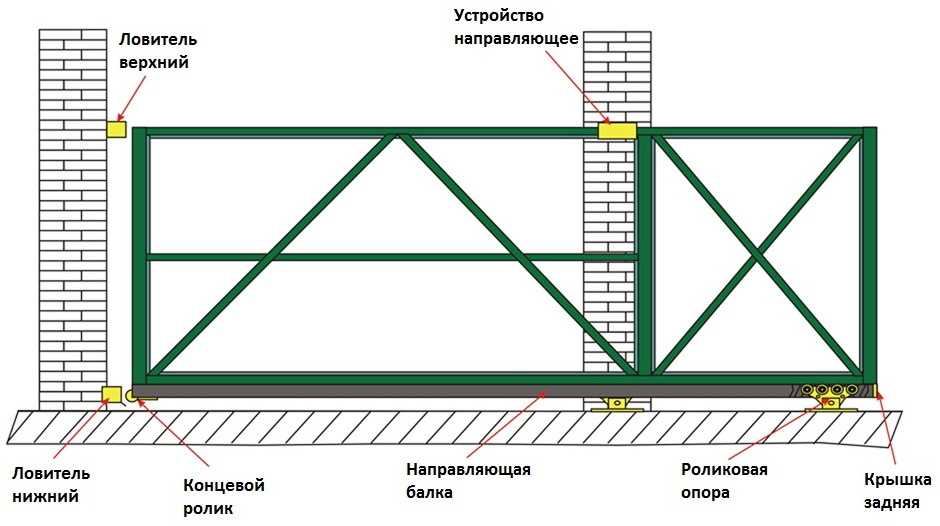

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

• Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

• Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.

• Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать.

Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

• Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
• Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
• Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

• Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
• Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
• Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.

Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

• Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
• Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

• От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
• Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
• Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

• Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
• Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло.

Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

• Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен.

Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

• Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.
• Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.
• В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

• После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.
• Далее – установка и сварка верхней перекладины, потом диагональной.
• Несущий каркас можете считать готовым.
• Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

• Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме.
• Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.
• По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

• Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода.
• Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
• Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
• Нижний концевой ролик – подойдёт либо полимер, либо металл.
• Нижний и верхний улавливатели.
• Резиновые заглушки, желательно с гофрированной частью.
• Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

• К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
• При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

• При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

• На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.
• В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.
• В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Перед тем как непосредственно перейти к разбору темы: как самому сделать откатные ворота, необходимо обозначить плюсы и минусы этой конструкции.

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

• для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Ограничения на установку

Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:

• Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок.
• Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом.
• Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ.
• Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.

• В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.
• Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.
• Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

• из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
• из стальной профильной трубы сечением не менее 600х400 мм

• Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию.

Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд.

Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Ключи темы

1. схема якселя для откатных ворот
2. откатные ворота своими руками чертежи металл проект
3. откатные ворота схема чертежи металл проект
4. ворота чертежи схемы эскизы

Чертежи откатных ворот своими руками схемы эскизы конструкция – Ворота Центр

23 апреля 2018

2 комментария

Что дает правилный чертеж откатных ворот?

Дажеж если хорошо постараться в интернете вы ненайдете толковых чертежей раздвижных ворот для дома и дачи, так как производители не охотно делятся ими, но как найти то, что нужно вам?

В первую очередь вы должны понимать, что хороший правильный чертеж позволит совершить закупку профильных труб в нужном количестве. Также вам не нужно будет делать расчеты, так как в чертежах с деталировкой должно быть указанно какая нужна фурнитура для откатных ворот, сколько и каких деталей у вас предполагается с каким градусом порезки отдельных элементов под индивидуальный проем и тд.



Как выглядит чертеж-детализация — эскиз?

Давайте рассмотрим эскиз чертежа откатных ворот для дачи и дома ниже

Именно так и выглядит сам чертеж раздвижных ворот. Как вы видите по нему можно увидеть последовательность при сваривании и определить нахлест и место нахождение каждой детали.



Фото1



Далее детализация. Следующая часть чертежа указывает сечение труб, сколько и каких деталей вам потребуется. Также общее количество профильных труб (в метрах).

Вы конечно можете сделать и вручную самостоятельно, но часто бывает так, что, когда упускаешь одну мелочь — это может повлечь за собой целую цепочку несоответствий. Советуем не рисковать. Тем более, когда можно получить ИНИВИДУАЛЬНЫЙ ЧЕРТЕЖ СОВЕРШЕННО БЕСПЛАТНО!



Фото2





Как бесплатно получить такой чертеж-детализацию?

Стоимость подобных чертежей откатных ворот составляет в районе 800 грн, мы точно знаем.

Почему мы даем чертеж БЕСПЛАТНО? Первое мы точно понимаем, что те, кто хочет сделать откатные ворота своими руками, чаще делают их не потому что так дешевле, а потому, что это как вызов себе. Всегда приятнее, когда что-то сделано своими руками. Это как хобби и показатель «очумелости» рук, которые все оценят и друзья ну а в первую очередь жена. Мы сами с этого начинали.

Но мы то понимаем, что без фурнитуры и комплектующих не обойтись, и считаем, что будет честно делать индивидуальный чертеж под каждого клиента, который захочет купить фурнитуру для откатных ворот у нас. Тем более, что у нас фурнитура для людей, без непонятных ценников. 5 лет гарантии мы считаем хорошим показателем и качества, и уверенности в товаре.



Другие статьи по этой теме:

Как установить закладную

Схема и чертеж, фундамента откатных ворот

Размеры фундамента под откатные ворота 4,5,6 метров

Закладная (швеллер) для откатных ворот, чертеж, фото

Как установить закладные для столбов ворот



Поделиться

Поделится

Поделится

Роман, доброго дня. При замовлені фурнітури в нашому магазині, креслення ми вам вишлемо безкоштовно!

Ответить

Доброго дня, скільки коштує зробити креслення-схему відкатних воріт ?

Ответить

Новый комментарий

Войти с помощью

Отправить

Раздвижные ворота своими руками Обзор и фотографии

Установка въездных и электрических ворот. Распашные ворота, раздвижные ворота, устройства открывания ворот, операторы и домофонные системы. При поддержке Gate Depot.Com

Посмотреть Свинг Обзор ворот

Посмотреть Автоматизация Обзор

Посмотреть Доступ Обзор управления

Посмотреть Солнечная батарея Обзор

Раздвижные ворота чаще всего используются для коммерческих ворот системы автоматизации. Тем не менее, откатные ворота — отличный выбор. для автоматизации ворот въезда в жилой дом, когда участок имеет уклон или ограничения по размеру. В этой статье рассматриваются типы ворот, компоненты ворот, фурнитура для ворот, советы по установке и автоматика для въездных ворот.

Одно- или двустворчатые раздвижные ворота: Горка Ворота чаще всего используются для коммерческих систем автоматизации ворот. Тем не менее, откатные ворота — отличный выбор для подъезда к жилому дому. автоматика ворот, когда участок имеет ограничения по размеру. Эта статья типы ворот, компоненты ворот, фурнитура для ворот, установка наконечники и автоматика для въездных ворот.
Направляющие ролики и удлинители направляющих: Как как следует из названия, направляющие ролики направляют ворота по пути и держать ворота в вертикальном положении. Они изготовлены из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов. Гид Ролики могут быть сложены друг на друга для размещения ворот с высокой центральной конструкцией. Магазин для направляющих роликов Удлинитель направляющей ролика приваривается к раме ворот и ведет ворота через узел роликовой направляющей. Это необходимо, потому что, в большинстве случаев узел ролика расположен на несколько дюймов дальше конец ворот.
Колеса с V-образными канавками: Колесо с V-образной канавкой движется по гусенице, представляющей собой кусок углового железа с угол обращен вверх. Эти колеса помещаются в «колесные ящики». Колесная коробка, изображенная здесь, имеет дополнительный бортик, приваренный к нему. дно, чтобы ноги не переезжали. Этот дополнительный плинтус не является требованием, но рекомендуется. В данном случае дом владелец был осторожен о ее маленьких детях, и к ней были добавлены дополнительные меры безопасности. 9Колеса 0021 с V-образной канавкой бывают разных классов; экономичный чугун, высококачественный пластик, нержавеющая сталь и холоднокатаная сталь. С эти колеса широко используются, стоит покупать колеса премиум-класса. .А колесо из холоднокатаной стали премиум-класса с V-образными канавками и герметичными подшипниками, как видно здесь, будет длиться весь срок службы ворот.
Пункт швартовки (улавливатель ворот): точка причала, также известная как «Ловец ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть изготовлены по индивидуальному заказу изготовлены или поставлены на заводе. Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот.
Конечная остановка: Конец упоры предотвращают скатывание ворот с рельсов. они сварены прямо на трассу, обычно в нескольких дюймах от точки остановки. Ворота не должны упираться в упор во время нормальной работы. Они являются строго защитным устройством в случае неисправности оператора или если ворота толкаются другими средствами
Натяжитель цепи: Цепь натяжители держат цепь натянутой. Цепь растягивается по ходу использования. Натяжитель представляет собой резьбовой болт с двумя стопорными гайками. для регулировки. Важно оставить небольшую просадку в цепочке. Если слишком туго, это преждевременно разрушит натяжные колеса в Оператор. Натяжители расположены на каждом конце цепи.
Удлинитель цепи: В В большинстве шиберных затворов цепь продевается через привод. Рычаг длиной около 24–28 дюймов приваривается к конец
Уровень балки: Оценка балки настоятельно рекомендуются и должны использоваться на всех двойных проборах ворота и ворота с колоннами. Балка запирает столб или колонны вместе как единое целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит любое резкое оседание, а стойку или столбцы от наклон. Он также удерживает створки ворот в точном положении.
Привод раздвижных ворот: Вид Схема установки откатных ворот Приводы откатных ворот чаще всего используются для коммерческих ворот системы автоматизации. Тем не менее, откатные ворота — отличный выбор. для автоматизации подъездных ворот к жилым домам, когда участок имеет ограничения. В общем, установка откатных ворот требует больше таланта и денег. сделать правильно, и это должны делать только самодельщики с хорошими навыками механики. Устройство открывания скользящих ворот – хороший выбор, когда ворота находятся на крутом склоне. и вы не можете или не хотите открывать ворота наружу. Иногда это вопрос контроля очень широкого входа, где распашные ворота были бы непрактичны. Если на вашей подъездной дорожке много боковых наклона, вам следует рассмотреть возможность использования оператора с тормозной системой. Раздвижные открыватели доступны с питанием от сети переменного тока, аккумулятора и солнечной батареи. модели. Доступны коммерческие единицы, которые могут открывать ворота. до 40 футов в длину и весом в несколько тысяч фунтов

5 лучших идей ворот для автодомов для подъездной дорожки

Эти идеи ворот для автодомов обеспечат безопасность вашей машины. Фото: StandardGates на Etsy

Дома на колесах в наши дни — ходовой товар, и если он у вас есть, считайте себя счастливчиком. Однако наличие дома на колесах также может сделать вас мишенью для воров. Некоторым могут понадобиться детали для автофургонов (например, желанный каталитический нейтрализатор), но некоторым может понадобиться вся установка.

Если вы паркуете свой дом на колесах во дворе, рядом с домом или гаражом, вам может прийти в голову мысль о воротах для дома на колесах. На самом деле, в ваших планах могут быть целые ворота.

Что такое ворота для автофургонов?

Ворота для автофургонов похожи на ворота на подъездной дорожке в том смысле, что они загораживают боковой двор, подъезд к автофургону или парковочное место. Эти типы ворот также обеспечивают большую конфиденциальность и скрывают вашу буровую установку от улицы или соседнего ТСЖ.

По данным Farmers Insurance, наличие высоких ворот или высокого забора вокруг вашего дома является сдерживающим фактором для воров. Это особенно верно для воров, которые осматривают дома в поисках предметов, которые легко ограбить.

Ворота для автофургонов немного отличаются от въездных ворот. Мало того, что они должны быть интегрированы в боковой двор или за домом, они также должны быть правильного размера, чтобы через них прошел ваш дом на колесах. Хорошо, что ворота для автодомов можно сделать из любого материала, из которого сделаны въездные ворота. Эти материалы включают дерево, сталь, кованое железо, алюминий или композит.

Распашные ворота дешевле раздвижных, но для открывания дверей требуется место. Фото: StandardGates

Типы ворот

Ворота для автодомов обычно имеют ширину от 6 до 12 футов. Есть четыре типа подъездных путей и ворот для автофургонов. К ним относятся раздвижные (или рулонные) ворота, распашные ворота, двустворчатые ворота и складные ворота. Каждые из этих ворот открываются по-разному, и то, что вы можете установить, будет зависеть от того, сколько у вас места и вашего бюджета.

Откатные ворота являются самыми дорогими в установке. Они скользят по гусенице или колесам, и стационарная секция не открывается. Эти ворота лучше всего подходят для очень широких парковочных мест, которые являются ровными и не имеют много места, чтобы распахнуться.

Менее дорогие распашные и двустворчатые ворота занимают больше места при открытии, но они могут открываться как внутрь, так и наружу, если нет препятствий или больших перепадов высот.

Хотя складные ворота могут быть не самыми безопасными, они могут быть менее дорогими, чем раздвижные или распашные ворота. Складные ворота практичны и могут служить средством защиты от кражи, но они, как правило, намного менее привлекательны, чем ворота, перечисленные выше.

Большинство раздвижных и распашных ворот могут быть автоматическими. С помощью клавиатуры, пульта дистанционного управления или приложения для телефона эти ворота могут автоматически открываться, когда вы хотите уйти или припарковать свою установку после выходных. Комплекты автоматических открывателей ворот можно установить в виде проекта «сделай сам» примерно за 500–9 долларов.00.

Если вы ищете идеи для собственных ворот для автофургонов, взгляните на эти варианты, сочетающие в себе стиль и удобство в идеальном устройстве безопасности.

Идеи ворот для автодомов

1. Ворота для автодомов с калиткой для пешеходов

Если вам часто нужно попасть в помещение, где хранится ваш дом на колесах, вы можете добавить калитку для пешеходов к воротам на подъездной дорожке. Это позволяет открыть часть ворот без необходимости открывать все двери.

Эти ворота производства Action Gates в Аризоне обеспечивают безопасность и конфиденциальность всего бокового двора. Это стильные и запираемые персональные ворота для легкого доступа как к автофургону, так и к парковочному месту для автофургона.

Ворота Action

2. Ворота на въезде

Если вы собираетесь добавить ворота к дому для защиты своего дома на колесах, подумайте о том, чтобы построить ворота на въезде, чтобы защитить всю вашу собственность. Это будет полностью зависеть от того, как обустроены подъездная дорожка и двор, а также от того, где вы на самом деле припарковали свой дом на колесах. Тип ворот, который вы выберете, также будет зависеть от количества места и типа подъездной дороги.

3. Алюминиевые высокотехнологичные ворота

Возможности современных ворот просто потрясающие. Высокотехнологичные ворота, установленные Mulholland Brand, не только выглядят стильно, но и изготовлены из самых легких доступных материалов. Такие ворота не ржавеют и более экологичны.

Горизонтальные профили этих типов ворот могут оставаться открытыми для большего потока воздуха, но также могут быть установлены под углом 45 градусов для большей конфиденциальности.

Торговая марка Mulholland

4.

Умные устройства открывания ворот

Компания Mighty Mule производит одни из самых популярных интеллектуальных устройств открывания ворот. Их автоматическими открывателями для распашных ворот можно управлять и контролировать с помощью приложения Mighty Mule и системы беспроводной связи MMS100 на расстоянии до 1/2 мили от ворот. Открыватели доступны в виде комплектов для самостоятельной сборки и совместимы как с электрическим, так и с солнечным питанием.

Mighty Mule

5. Бюджетные трубчатые шлагбаумы

Если конфиденциальность не так важна для вас, возможно, трубчатые шлагбаумы сделают ваш дом на колесах немного безопаснее. Трубчатые ворота являются одними из самых дешевых вариантов. Эти ворота, изготовленные из оцинкованной трубы, могут быть установлены в виде проекта «сделай сам» и представлены в разных стилях. Их также можно покрасить сварочной краской в ​​тон вашему дому или другому ограждению.

Ограждение Hoover

Найти другие идеи ворот для автодомов

Одна из лучших сторон RVing — это взаимодействие с сообществом любителей путешествий.
