Содержание

Снегоуборщик своими руками из электрического и бензинового двигателя

Содержание:

Принцип работы шнековой снегоуборочной машины
Какой двигатель можно использовать для снегоуборщика
Снегоуборочная машина своими руками: изготовление шнека и рамы
Особенности комплектации снегоуборочной машины
Снегоуборочная машина своими руками: полезные рекомендации

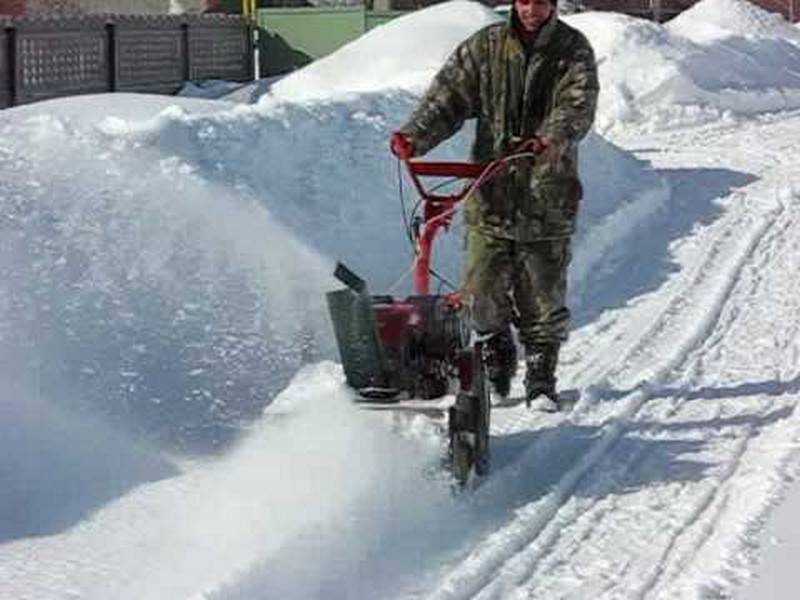

Самодельный снегоуборщик из мотоблока

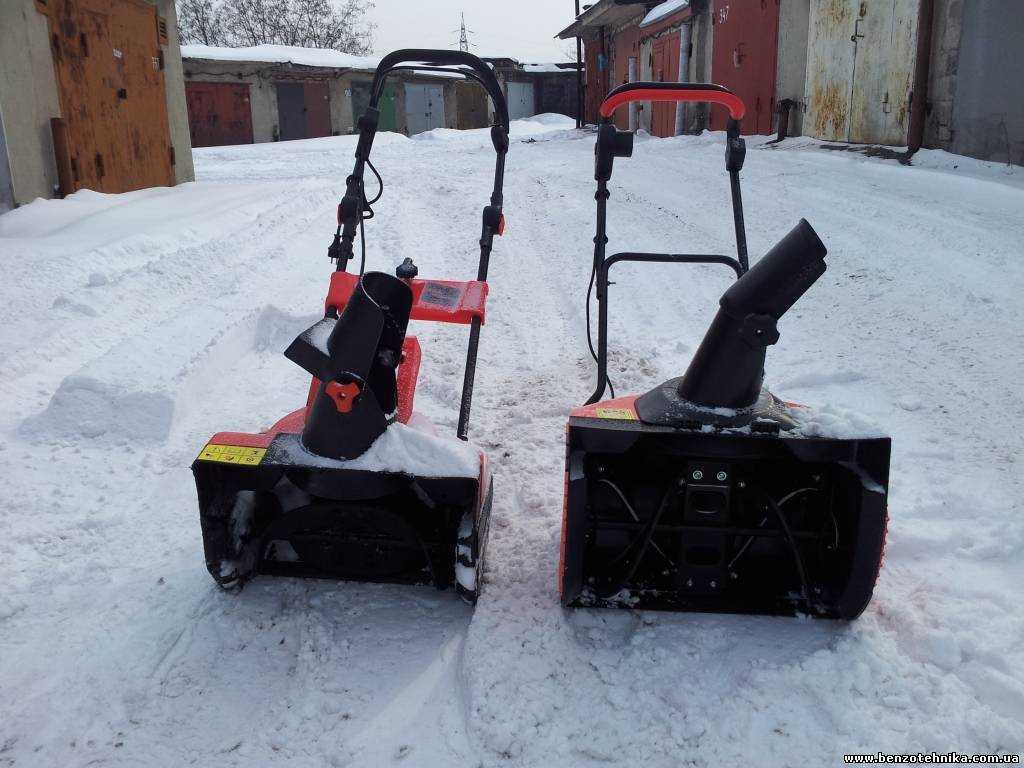

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

  • одноступенчатые;
  • двухступенчатые.

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой. Для уборки уже лежалого и плотного необходим шнек с зубчатыми краями.

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор.

Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Шнек и ковш самодельного снегоуборщика

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

Схема шнекового механизма для снегоуборщика

Изготовление состоит из таких этапов:

  1. вырезаем из листовой стали 4 диска;
  2. диски режем пополам, каждый диск загибаем спиралью;
  3. четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;
  4. на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Схема рамы, ходовой части и рабочего оборудования самодельного снегоочистителя

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

  1. Для изготовления ручек можно взять обычную полудюймовую трубу.
  2. Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.
  3. Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).
  4. Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.
  5. Вал привода делается из стальной трубы диаметром ¾ дюйма.
  6. Привод на вал осуществляется при помощи ремня и шкивов.

Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

  1. С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.
  2. Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.
  3. Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Самодельный снегоуборщик своими руками

Итог

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Самодельные снегоуборочные машины для дома своими руками

Содержимое

  • 1 Как сделать снегоуборочную машину своими руками
    • 1.1 Процесс изготовления шнека снегоуборщика
    • 1.2 Переоборудование мотоблока в шнековую снегоуборочную машину
    • 1.3 Снегоуборщик с мотором от бензопилы
    • 1.4 Снегоуборщик, работающий от электричества
  • 2 Заключение

Снежные зимы вместе с радостью приносят много забот, связанных с уборкой снега. Очистить большую территорию лопатой довольно сложно. Умельцы сразу нашли выход из положения и изобрели огромное количество самоделок. Преимущество подобной техники заключается в меньшей стоимости по сравнению с заводскими аналогами. Сейчас мы рассмотрим, как сделать снегоуборщик своими руками из имеющихся в хозяйстве запчастей.

Как сделать снегоуборочную машину своими руками

Процесс изготовления шнека снегоуборщика

Самая эффективная самодельная снегоуборочная машина для дома своими руками получится, если ее оснастить шнековым механизмом. Большинство всех снегоочистителей заводского изготовления имеют аналогичное устройство. Принцип работы оборудования заключается в захвате снега вращающимися ножами спиральной формы. Шнек снегоуборщика состоит из двух спиралей по бокам, а между ними по центру вала приварены металлические лопатки. Они подбрасывают снег в отводящий рукав. К самому тяговому агрегату снегоуборщик подключают через ременную передачу.

Важно! Готовый роторный снегоочиститель можно подсоединить к мотоблоку, культиватору или мини-трактору. За неимением таких машин умельцы изготавливают самоделку, оснастив ее электродвигателем, мотором от бензопилы, мопеда или другой техники.

Сборка роторного снегоуборщика начинается с изготовления шнека. Сначала потребуется найти материал для спиральных ножей. Чтобы получилось четыре кольца диаметром 28 см нужно найти 1,5 м транспортерной ленты толщиной 1 см. Ножи для шнека вырезают, оставляя внутри кольца лепестки. Они нужны для крепления к рабочему валу – ротору. В итоге должна получиться заготовка ножей шнека, как на представленном фото.

Прочнее получатся ножи шнека из листовой стали. В этом случае вырезают восемь полуколец, которые потом сваривают спиралью. Можно пойти по другому пути. Из листовой стали вырезают четыре диска. Сбоку каждое кольцо перерезают болгаркой, после чего края вытягивают в противоположные стороны.

Совет! Готовый шнек для снегоуборщика можно снять со старой сельскохозяйственной техники. Его останется только немного усовершенствовать.

Для самостоятельного изготовления шнека лучше использовать чертежи. Если посмотреть на представленную схему, то сразу станет понятно, что спиральные ножи состоят из двух частей, а между ними стоит лопатка для выбрасывания снега в отводящий рукав.

Рабочий вал шнека снегоуборочной машины изготавливают из стальной трубки диаметром 20 мм и длиной в пределах 800 мм. На оба конца насаживают подшипники № 203 или 205. Но на трубу их набить не получится. Для подшипников придется выточить две цапфы. Причем одну из них делают длиннее. На эту цапфу потом насаживается шкив ременного привода, от которого будет вращаться ротор.

По центру трубы параллельно друг другу приваривают две металлические лопатки. Стальные ножи шнека просто приваривают к трубе. Если их делали из транспортерной ленты, то на вал сначала сваркой фиксируют крепежные проушины, а к ним уже болтами прикручивают ножи.

Внимание! Витки спирали шнека располагают по направлению к лопаткам. Расстояние между ножами делают одинаковое, иначе снегоуборщик во время работы будет уводить в сторону.

Теперь осталось собрать корпус снегоуборщика и вставить внутрь готовый шнек. Для этих работ понадобится листовая сталь толщиной 2 мм. Фрагменты будущего корпуса снегоуборщика выкраивают болгаркой, после чего сваривают в единую конструкцию. С внутренней стороны по центру боковых элементов корпуса фиксируют посадочные гнезда для подшипников, после чего вставляют шнек на свое постоянное место. На выступающую с одной стороны цапфу насаживают шкив ременного привода. Сам корпус снегоуборщика устанавливают на лыжи, а снизу болтами крепят стальную полосу стационарного ножа. Этот элемент будет подрезать пласты снега.

На видео представлен самодельный шнек снегоуборочной машины:

Для полной реализации этого проекта осталось подобрать тяговый агрегат, который приведет в действие роторный снегоуборщик.

Переоборудование мотоблока в шнековую снегоуборочную машину

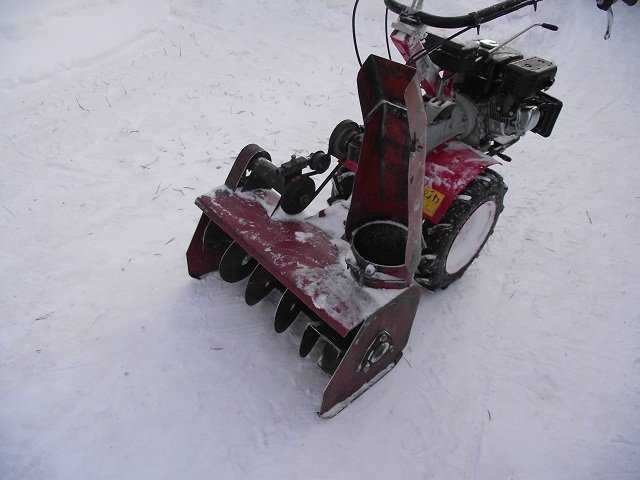

Проще всего снегоуборочная машина своими руками собирается, если имеется рабочий мотоблок. Для реализации этого проекта не понадобится искать дополнительные запчасти. Роторный снегоуборщик уже собран. Тяговое устройство есть. Теперь осталось выполнить сцепку этих двух агрегатов, сделать ременную передачу и снегоуборочная машина готова.

В зависимости от марки мотоблока, снегоуборочную навеску крепят к скобе на передней или задней части рамы. Во втором варианте руль придется развернуть на 1800. Движение снегоуборочной машины будет происходить на задней скорости. В случае переднего крепления навески, мотоблок едет на первой передаче со скоростью не более 4 км/ч.

Привод роторного снегоуборщика проще сделать ременной. В случае заклинивания шнека ремни просто проскользнут на шкивах. Можно установить на снегоуборочную машину и цепной привод через звездочки. Однако при попадании крупного твердого предмета в шнек, существует угроза разрыва цепи или выломка зубьев на звездочках.

Снегоуборщик с мотором от бензопилы

Если дома нет мотоблока, то простейшую снегоуборочную машину получится собрать с двигателем от бензопилы. Такой примитивный вариант подойдет для дачи, где снег убирать придется не очень часто.

Рабочим механизмом остается тот же роторный снегоуборщик. Реализация этого проекта направлена на изготовление тягового устройства – машины. Мотор берут от старой мощной бензопилы, например, «Дружба». Для его крепления нужно сварить раму. Сложного здесь изобретать ничего не нужно. Снегоуборочная машина будет несамоходная, поэтому раму сваривают из четырех кусков швеллера, а снизу фиксируют ось колесной пары. Сверху болтами крепят сам мотор.

Если хочется иметь самоходную снегоуборочную машину, тогда к раме придется приспособить редуктор, который будет передавать крутящий момент от двигателя к колесной паре. В этом случае можно на моторе бензопилы оставить родную звездочку. Аналогичную деталь закрепляют на оси колесной пары. Теперь остается надеть цепь, и получился прямой привод для снегоуборочной машины.

В финале осталось сзади к раме приварить рукоятки. Спереди организовывают сцепку с роторной насадкой. Все рабочие органы снегоуборщика закрывают съемным кожухом из жести.

Снегоуборщик, работающий от электричества

Чтобы собрать самодельный снегоуборщик своими руками с электрическим двигателем, работу начинать надо вновь с изготовления рамы. К ней приваривают ручки. Вместо колесной пары, снегоуборочную машину можно поставить на лыжи, но на некоторых сложных участках такую технику тяжелее будет толкать.

Насадкой опять выступает роторный снегоуборщик. Для передачи шнеку крутящего момента используют комплект шкивов. Из них собирают ременную передачу, которую прячут под стальным защитным кожухом. Можно организовать цепной привод снегоуборщика через звездочки. Однако при заклинивании сделанного механизма существует угроза сгорания электродвигателя.

Иногда умельцы роторную насадку дополнительно усиливают вентилятором. Пример такого снегоуборщика показан на фото. Лопасти вентилятора стоят внутри круглой улитки с патрубком для выброса снега, которая плотно соединена с корпусом роторной насадки. Во время вращения, шнек загребает снег и подает его лопатками в выходное сопло. Стоящая за ним крыльчатка вентилятора втягивает подающуюся массу, после чего сильным потоком воздуха выбрасывает через отводной рукав.

Электромотор для шнековой машины лучше брать трехфазный, мощностью не менее 1,5 кВт. Недостатком такого снегоуборщика является постоянно волочащийся кабель и привязанность к электрическому щитку, где выполняется подключение.

На видео рассказывают об изготовлении снегоуборщика из электрического триммера:

Заключение

Собрать снегоуборочную машину можно практически из любой домашней техники, у которой имеется двигатель. Важно только помнить, что снег – это вода. Электрические самоделки несут определенную опасность поражения током. Лучше всего отдать предпочтение именно бензиновым моторам.

Снегоуборщик своими руками: 3 варианта самодельных агрегатов

Снежная пора – любимое время детворы: катание на лыжах и саночках, веселые игры в снежки и строительство ледяных замков… Но владельцев загородных домов обилие снега не очень радует, ведь приходится вновь браться за лопату и расчищать территорию. Хорошо, когда есть возможность приобрести снегоуборочную машину и превратить сезонную повинность в приятную работу. Но если нет лишних денег на покупку полезного «помощника», всегда можно сделать снегоуборщик своими руками из материалов, которые давно пылятся без дела в углу мастерской или сарая.

Подготовка основных элементов

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

  • Листовое (кровельное) железо для сборки корпуса шнека;
  • Cтальной уголок 50х50 мм для рамы конструкции;
  • Фанера толщиной 10 мм для боковых деталей;
  • Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л. с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Совет. Чтобы конструкция хорошо входила в подшипники, в ней нужно сделать пару пропилов и слегка обстучать.

Такие манипуляции позволяют немного уменьшить диаметр вала.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы.

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.

Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.

Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда

Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.

Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора

Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.

На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.

Схемы сборки основных элементов снегоуборочной машины «Вьюга»

Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.

Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата.  Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега  – около 8 метров.
