Как выложить кирпичную печь для бани своими руками

Классический стройматериал для сооружения банной печи — это кирпич. Сложить ее непросто. Но при определенных навыках, правильной подготовке и взвешенном подходе сделать это можно. О том, как построить печь в бане и пойдет речь в этой статье.

1 Виды печей для бани

2 Необходимые материалы и инструмент

2.1 Что нужно для возведения печки

2.2 Раствор для кладки печи

3 Чертеж печи из кирпича

4 Кирпичная кладка в бане вокруг печи

5 Как сложить кирпичную печь. Пошаговая инструкция

5.1 Подготовительные работы

5.2 Сооружение каменки

6 Советы профессионалов

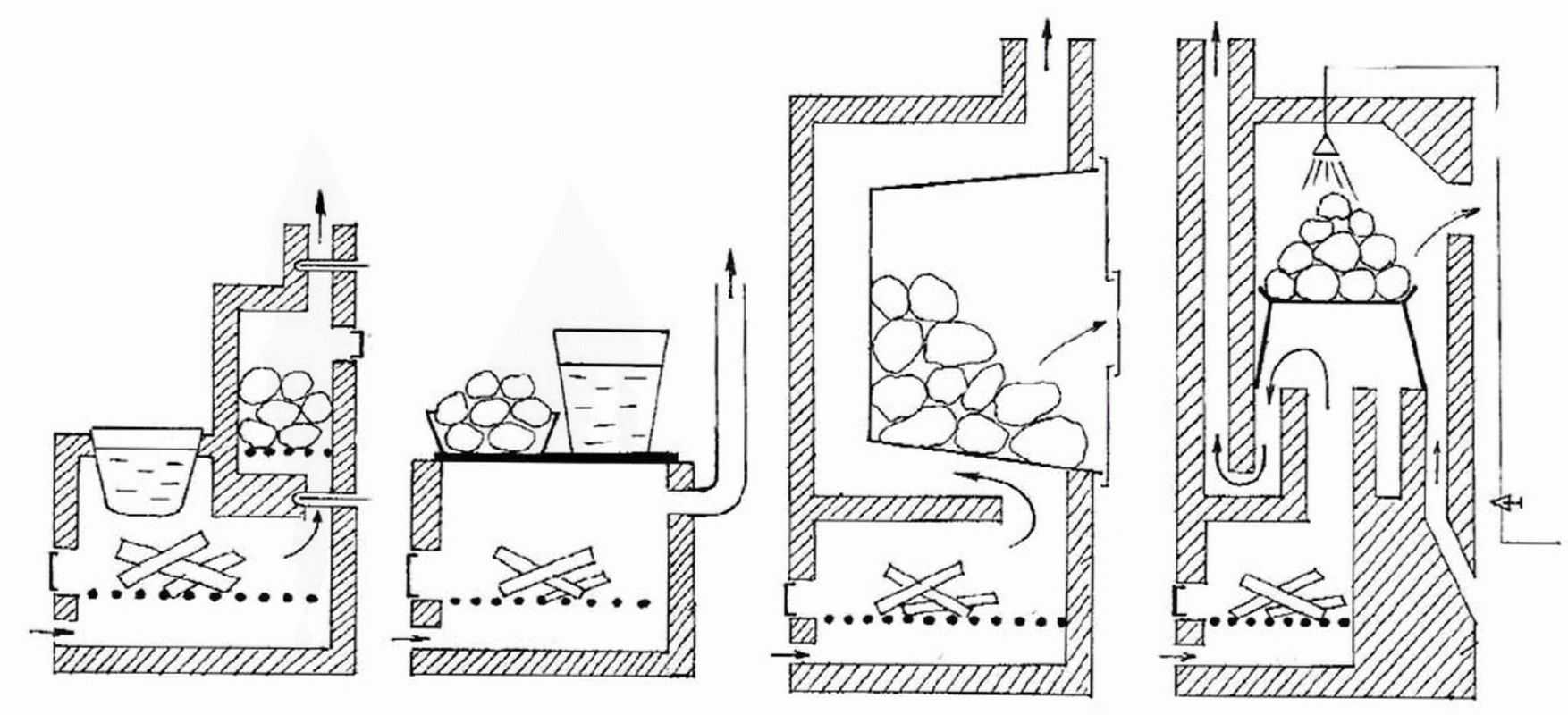

Виды печей для бани

Существует 4 разновидности банных печек:

  1. Традиционные сооружения топятся «по-черному» — у них нет дымохода. Считается, что они служат источником самого качественного пара и аромата. Однако при ее использовании надо ждать, когда топливо прогорит полностью.
  2. У банных печей «по-серому» дымоход есть. Они экономичнее первого вида, так как быстро разогреваются. Однако и в таком агрегате оседает сажа. Из-за этого также приходится выжидать, когда топливо выгорит полностью.
  3. Печки «по-белому» наиболее экологичны, так как баню не загрязняют. Однако прогревают каменку они долго — до половины суток. Происходит это из-за того, что нагревает ее плита перекрытия из металла. Зато и сохраняют тепло такие агрегаты продолжительное время.
  4. Печь с водяным баком и каменкой, которые размещены на плитах из чугуна. Конструкцию можно закрывать не полностью. Тогда баня будет согреваться быстрее. С боков и тыльной стороны резервуар закрывается кирпичным экраном. Поместить бачок можно над топливной камерой, а каменку — под дымоходом.

Необходимые материалы и инструмент

Для работы приготовьте такой инструментарий:

  • пузырьковый уровень длиной 90 см;
  • отвес;
  • стальной угольник со сторонами 40×60 см;
  • молоток и малую кельму каменщика;
  • карандаш, рулетку и шнур для разметки;
  • мастерок;
  • емкость для замешивания кладочного раствора;
  • болгарку с кругом для камня, она нужна будет для подгонки кирпича по размеру.

Что нужно для возведения печки

Для сооружения печи следует использовать рядовые огнеупорные кирпичи из красной обожженной глины. По стандарту их размеры составляют 12,5×25×6,5 см. Однако различные кирпичные заводы могут выпускать партии материала, отличающегося по габаритам. Исходя из этого, перед работой следует тщательно подобрать кирпичи по размерам.

Полную информацию о кирпиче можно узнать тут.

Выбирать следует качественный материал. Кирпичи должны быть ровными, без трещинок и сколов. Приобрести надо хорошо обожженные блоки. При ударе они должны разлетаться на несколько больших осколков. Если кирпич раскрошится на мелкие куски, то для кладки печи он непригоден.

Для сооружения топки необходимы кирпичи из шамотной глины марки Ш-5. Они могут быть светло-желтыми, розоватыми либо белыми. Такой материал огнеупорен и может выдержать воздействие открытого пламени.

Размеры шамотных кирпичей могут немного разниться. В этом нет ничего страшного. Обычно топливная камера в банной печи не связана с ее корпусом. Поэтому не нужно подгонять кирпичные ряды под единый уровень.

Выкладывать печку полностью из шамотного материала не стоит:

  • во-первых — он дорого стоит;
  • во-вторых — шамотный кирпич стынет быстрее керамического аналога.

Раствор для кладки печи

Раствор для топки делается из шамота (белая огнеупорная глина).

Полностью сооружать печку на такой смеси не следует. При режиме температур +700-800º такой раствор пропекается до монолитного состояния. Во внешней части конструкции подобных температур не будет. Поэтому шамот постепенно потрескается и высыпается из кладки.

Для кладки корпуса печки применяется глиняно-песчаный раствор в соотношении 1:5. Песок должен быть кварцевым — речным либо карьерным. Качество первой разновидности немного хуже. Зерна речного песка округлые, поэтому раствор из него обладает худшими свойствами.

Как самому замесить раствор читайте в статье Раствор для кладки печи из кирпича.

Глину нужно взять карьерную, поднятую с глубины не меньше двух метров. Как проверить ее качественность:

  1. Замочите немного глины (300 г) на один день в воде.
  2. Затем сделайте из нее шарик и дайте ему просохнуть.
  3. Спустя пару суток сбросьте колобок на твердую поверхность. Если шарик распадется на крупные осколки, следовательно, материал пригоден для печного раствора.

Приготовьте также стальную проволоку сечением 3 мм. Ею будут фиксироваться дверки топки и поддувала. Под монтаж литья нужен будет шнур из асбеста. Этим теплоизолятором обертываются края решетки, замуровываемые в кладку. Благодаря этому кирпич не трескается из-за высокой температуры.

Как самостоятельно сделать армированную кирпичную кладку читайте в этой статье.

Чертеж печи из кирпича

Сооружение сложных конструкций требует предварительных замеров и создания чертежа. Схема печи должна полностью изображать все размеры, кирпичные ряды и иметь необходимые пояснения.

Грамотно сделанный чертеж даст возможность правильно сложить печь. Перед этим он поможет точно определить объем необходимых материалов: кирпичей, кладочной смеси и пр.

На чертеже следует разметить отдельные элементы. Так возможно будет посчитать, сколько кирпичей надо для сооружения каждого ряда. Выбирая расположение печки, надо принять во внимание такие моменты:

  1. Дверку топливной камеры следует расположить точно напротив двери комнаты.
  2. Размеры фундамента конструкции должны быть не менее 0,7×0,7 м, высота — 0,2 м.
  3. В парном отделении полки следует поместить подле стены, у которой будет расположена каменка. Не надо их делать высокими. Так вы будете задевать потолок, да и слишком большая температура будет мешать париться.
  4. Печь не следует сооружать впритык к стенкам. Промежуток в 5-10 см защитит ограждающие конструкции от жара и понизит тепловые потери.

Кирпичная кладка в бане вокруг печи

Иногда в бане ставится металлическая печка. У нее есть минусы:

  • ИК-излучение жесткого спектра, исходящее от разогретой стали или чугуна;
  • раскаленный металлический корпус сжигает в парной кислород;
  • о такую печь можно обжечься;
  • агрегат пожароопасен.

Исходя из этого, металлическую печку лучше всего закрыть экраном из кирпича. Оптимальный вариант — сделать его в полкирпича. Если выложить экран толщиной в кирпич, то прогреваться он будет слишком долго. Кроме этого, под него нужно будет сделать фундамент. Экран можно выложить и «в разрядку» — с окошками. Прогреваться тогда парное отделение станет очень быстро, однако ИК-излучение будет жестким. При всех вариантах между корпусом печки и экраном следует оставить промежуток 5-10 см.

При монолитной кладке можно убыстрить разогревание парной. С этой целью в экране оставляется несколько проемов, их можно закрыть дверцами. Когда нужно прогреть помещение, они открываются. Когда теплый воздух отопит парилку, дверки закрываются.

Как сложить кирпичную печь. Пошаговая инструкция

Так как печь из кирпича обладает внушительным весом, для нее необходимо будет сделать фундамент.

Подготовительные работы

  1. Распланируйте площадку под основание печи, в соответствии с ее размерами. Для этого вбейте колышки по углам фундамента и растяните меж ними шнур.
  2. Выкопайте яму глубиной около 0,6 м. Ее низ сделайте на 10 см шире верха. Такая подошва увеличит устойчивость конструкции.
  3. На дно котлована уложите слой песка толщиной 10 см. Полейте подушку водой и уплотните при помощи трамбовки. Сверху песка уложите щебень слоем в 10 см и тоже уплотните. (как правильно подобрать размер щебня читайте здесь.)
  4. По периметру ямы сбейте опалубку из досок.
  5. Затем смонтируйте в котловане армирующий каркас. Для его изготовления используйте стальной прут сечением 1 см и вязальную проволоку. У вас должна получиться сетка с ячеями 0,15×0,15 м. Между дном ямы, ее стенками и каркасом должен оставаться промежуток в 5 см.
  6. Уложите в опалубку бетон. Он готовится из одной части цемента марки М-400, двух частей кварцевого песка, двух частей щебня и соответствующего объема воды. Бетон уложите равным слоем так, чтоб он не доходил 15 см до уровня земли. (Пошаговую инструкцию как приготовить бетон своими руками можно прочитать тут.)
  7. Через неделю снимите опалубку. Оставшиеся промежутки между фундаментом и стенками ямы заполните мелкой щебенкой.
  8. В последнюю очередь гидроизолируйте фундамент при помощи горячего битума и уложенного на него рубероида.

Читайте также цикл статей по гидроизоляции
Гидроизоляция на цементной основе
Гидроизоляция подвала
Гидроизоляция под бетонный пол
Гидроизоляция кирпичной стены
Гидроизоляция бетонного фундамента своими руками

Сооружение каменки

  1. Печная подушка (начальные 2 ряда кирпичей) кладется сплошным слоем. Для нее применяется цементно-песчаный раствор, т.к. кладка должна быть особо прочной.
  2. Начиная с третьего ряда, кирпич кладется на глиняную смесь по чертежу-порядовке. Тут ставится дверца поддувала, решетка колосника и формируется зольник.
  3. Дверка фиксируется проволокой-оцинковкой. Она ставится посередине стенки, элементы крепления размещаются на кирпиче. Чтоб проволока не мешала, она укладывается в сделанные в блоке бороздки. Так же фиксируется верх дверки в шестом ряду.
  4. Затем следует уложить четыре уровня по периметру печки. На этих рядах начинается формирование колосника и колодца для золы.
  5. На седьмом уровне ставится дверка топливной камеры и решетка колосника. Чтоб последняя была на одном уровне с кирпичом, в нем делается вырез, туда и укладывается решетка. Колосник крепится уложенным на срезы раствором. Дверка топки ставится так же, как и поддувальная.
  6. На этой же стадии спереди печки делается проем для водяного бачка. Резервуар следует опирать о боковины кладки. Там, где она контактирует с кирпичом, емкость оборачивается шнуром из асбеста.
  7. Восьмой уровень кирпичей выкладывается с перегородкой. Тут начинается канал, отводящий дым. Девятым рядом следует заложить водяную емкость. На нем же устанавливается плита. Перед этим надо определить ее точные габариты и обрезать так, чтобы она заходила на кирпичи не меньше чем на 2,5 см.
  8. Укладка рядов продолжается до окончания топочной камеры. Затем по порядовке осуществляется кладка дымохода.

Если есть необходимость оштукатурить печь — читайте статью Чем штукатурить печь, чтобы не трескалась.

Советы профессионалов

  1. Перед приготовлением раствора глину следует вымочить в течение суток, а затем протереть через мелкое сито. Песок также следует просеять. Камней и мусора в смеси быть не должно.
  2. Перед укладкой кирпичи нужно смачивать водой. Это повысит надежность их сцепки.
  3. В ходе сооружения печки периодически нужно проверять правильность горизонтали и вертикали рядов при помощи строительного уровня.
  4. Оптимальный вариант, если все металлические элементы печки будут чугунными. Этот материал хорошо выдерживает жар и не прогорает, как сталь.

Кирпичная печь станет оптимальным решением для бани. Существует несколько их видов — от простых до сравнительно сложных, оснащенных каменкой, водяным баком и пр. Сложить печку можно самостоятельно. Для этого надо обладать некоторыми навыками, а перед работой составить чертеж-порядовку конструкции.

Посмотрите публикуемое видео. В нем подробно рассказано, как построить банную печь из кирпичей:
