Видео как построить печь для бани из кирпича своими руками

Не обращая внимания на то, что печь сделанная из кирпича нагревается длительнее печи из металла, она может гарантировать более одинаковый прогрев парильни и отсутствие «холодных зон». Квалифицированные парильщики говорят, что находится в этом помещении удобно даже при большой температуре.

Печи из кирпича считаются довольно сложными устройствами, и их укладка просит специального умения. Выполнить ее собственными руками можно, но исключительно при точном соблюдении схемы укладки (порядовки) и знании некоторых нюансов.

Необходим ли фундамент?

Подобная конструкция станет иметь большой вес, благодаря этому перед ее установкой в первую очередь строится крепкое основание. Некоторые профессионалы говорят, что, если здание выстроено на сплошном фундаменте, индивидуальное его сооружение для печи не потребуется. Но в болотистой местности или в районах севера, где из-за температурных перепадов даже тщательно утрамбованная почва будет «играть», для каменки лучше рассчитать отдельный фундамент.

Разрезать ригельные балки и деревянные бруски для его строительства, стропильные ноги и перекрывающие балки для вывода дымовой трубы нежелательно, благодаря этому место под печь лучше подобрать еще перед началом строительства строения.

Важно! Не следует привязывать этот фундамент к ключевому, так как из-за большой разности температур при нагреве показатель увеличения будет очень уж большим. Расстояние между ключевым и печным фундаментами обязано быть как минимум полуметра.

Фундамент для печи для бани

Фундаментное строительство для печи

Глубина котлована устанавливается если исходить из особенностей грунта: при большой плотности достаточно 20-50 см, в рыхлых почвах он углубляется на 50-100 см. Его ширина должна быть на кирпич больше основания печи. в начале укладки на днище насыпается песок, который для уплотнения тщательно проливается водой, потом ложится и плотно протрамбовывается щебень или бой кирпича.

Важно! Раствор из цемента и песка целиком застывает и набирает крепость не менее недели, благодаря этому сооружать тяжёлую печь до его полного засыхания не следует.

Основание фундамента не должна доходить до отметки пола на высоту 2-ух кирпичей. На готовом основании размещается 2 слоя гидрозащите: толь, пропитанный дегтевой мастикой или рулонный кровельный материал, обработанный битумным раствором. Зазоры между основанием и полом заполняются песком и трамбуются.

Фундамент может также производиться из кирпича полнотелого или бута (крупного строительного камня сложной формы), которые ложатся на залитое раствором из цемента основание. Предпоследний ряд фундамента из кирпича при этом также перекрывается гидроизоляционным слоем.

Закладывание фундамента

Начало кладки

Что такое порядовка?

Порядовкой называют детальную схему кладки с указыванием порядка расположения кирпичей в каждом ряду. Для работ необходимо выбрать порядовку печи, необходимую размеру парильни. Если например каменка будет находиться над камерой сгорания, для оснащения их самого большого прогрева топливник выполняется не меньше 0,5 м. При объемах парильни до 12 кв. м и бачком для воды 40 л размер каменки с сухим паром как правило составит 0,77?0,5 м. Высота топливника при этом должна быть около 0,5 м.

При отсутствии должного опыта схему менять не нужно. Если помещение оригинальное, и все же требуется внесение какие-нибудь перемен, скорректированную порядовку лучше показать компетентному специалисту.

Схема кладки на любых чертежах всегда начинается с нулевого ряда. Он требуется, чтобы вывести фундамент на уровень пола. Определить высоту будущей конструкции нетрудно: на схеме каждое дробление составляет 10 см и равно средней высоте кирпича.

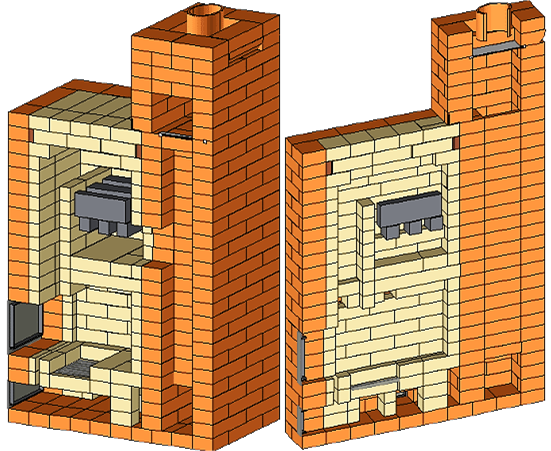

На 2-ух рисунках, размещенных ниже, показан пример печьки из кирпича с бачком для воды и ее порядовка. На схеме видно, что кирпичи ложатся по-разному: ложком (набок) или постелью (широкой частью) вниз.

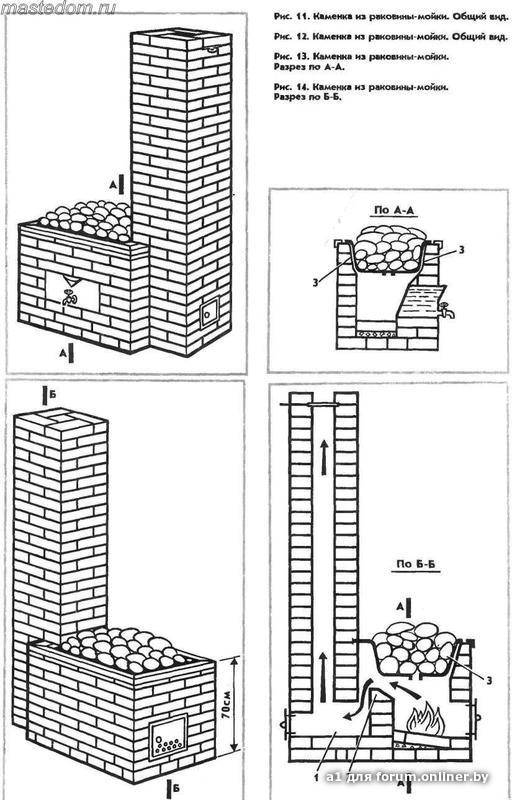

Печь-каменка с бачком

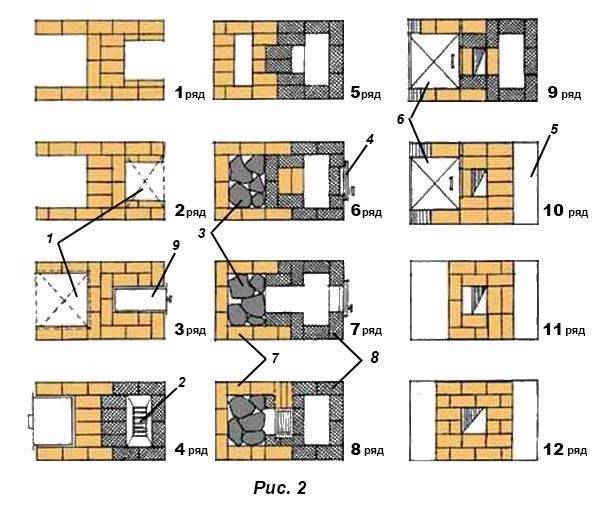

Порядовка каменки с бачком, размещенным вверху

Песчано-глиняный раствор

Цемент практически не переносит действие больших температур, благодаря этому для печи не применяется. Укладка выполняется при помощи глиненного раствора, добытой на достаточной глубине нет примесей земли и прочих инородных включений, и песка.

Начало кладки

Перед тем как начать работы глина должна постоять в водной массе на протяжении нескольких суток и размякнуть. Перед соединением с песком она тщательно размешивается с водой до консистенции жирной сметаны густой консистенсии. Оставшиеся комочки можно разбить при помощи миксера для строительных работ или дрели с особенной насадкой.

Чтобы в узкие швы не попадала галька и очень маленькие камни, песок тщательно просеивается. Для кладки шамотного кирпича глина с песком перемешивается в соотношении 1:2. Чтобы раствор не сох, замес готовится маленькими дозами. Раствор обязан быть чуть шероховатым, максимально эластичным и укладываться без разрывов.

Но жирность глины бывает разнообразной, и чем она жирней, тем больше песка должно располагаться в растворе. Собственно поэтому квалифицированные печники выверяют вязкость при помощи встряхивания его с палки или мастерка.

Нормальная толщина слоя, оставшегося после встряхивания 2 мм. Если она меньше, добавляется глина. Если же раствор по консистенции напоминает пластилин, и после встряхивания остается раствор более 3 мм, в смесь необходимо добавить еще песка.

Выбор кирпича

Если предполагается топочная камера углем или газом, для работ применяется жаропрочный качественный кирпич устойчивостью к морозам до 25 циклов. Для дровяной печи лучше применять его тугоплавкую (типа гжельского) разновидность. Полые и силикатные виды не применяются, так как под воздействием больших температур они быстренько приходят в негодность.

Иногда для экономии жаростойким (шамотным) кирпичом выкладывают лишь камеру сгорания, а недостающую часть печи докладывают традиционным силикатным. Но, так как показатель их терморасширения различен, не следует сочетать их в обвязке.

Проверить качества кирпича можно традиционным постукиванием по нему любым твёрдым объектом. При отсутствии брака звук будет не глухим, а звонким, «железным». Не необходимо применять изделия с видимыми трещинами, сторонними вставками и излишне пористые. Качественный огнеупорный кирпич имеет сочный желтоватый (песочный) оттенок, необожженный – бледный и тусклый цвет.

Огнеупорный кирпич

Печная кладка

Перед укладыванием с целью улучшения сцепки и оберегания от обезвоживания раствора кирпич вымачивается пару минут в водной массе до выделения пузырьков. Огнеупорный кирпич можно только на какое-то время загрузить в воду для убирания пыли.

Начальный ряд кирпичей должен ложиться на фундамент досуха без использования песчано-глиняной смеси. При дальнейшей кладке толщина слоя раствора должна составлять 3-6 мм. Раствором промазывается пласт и тычковая часть кирпича. На подобранном месте его необходимо чуть подвигать, а потом, постукивая мастерком, прижать плотно.

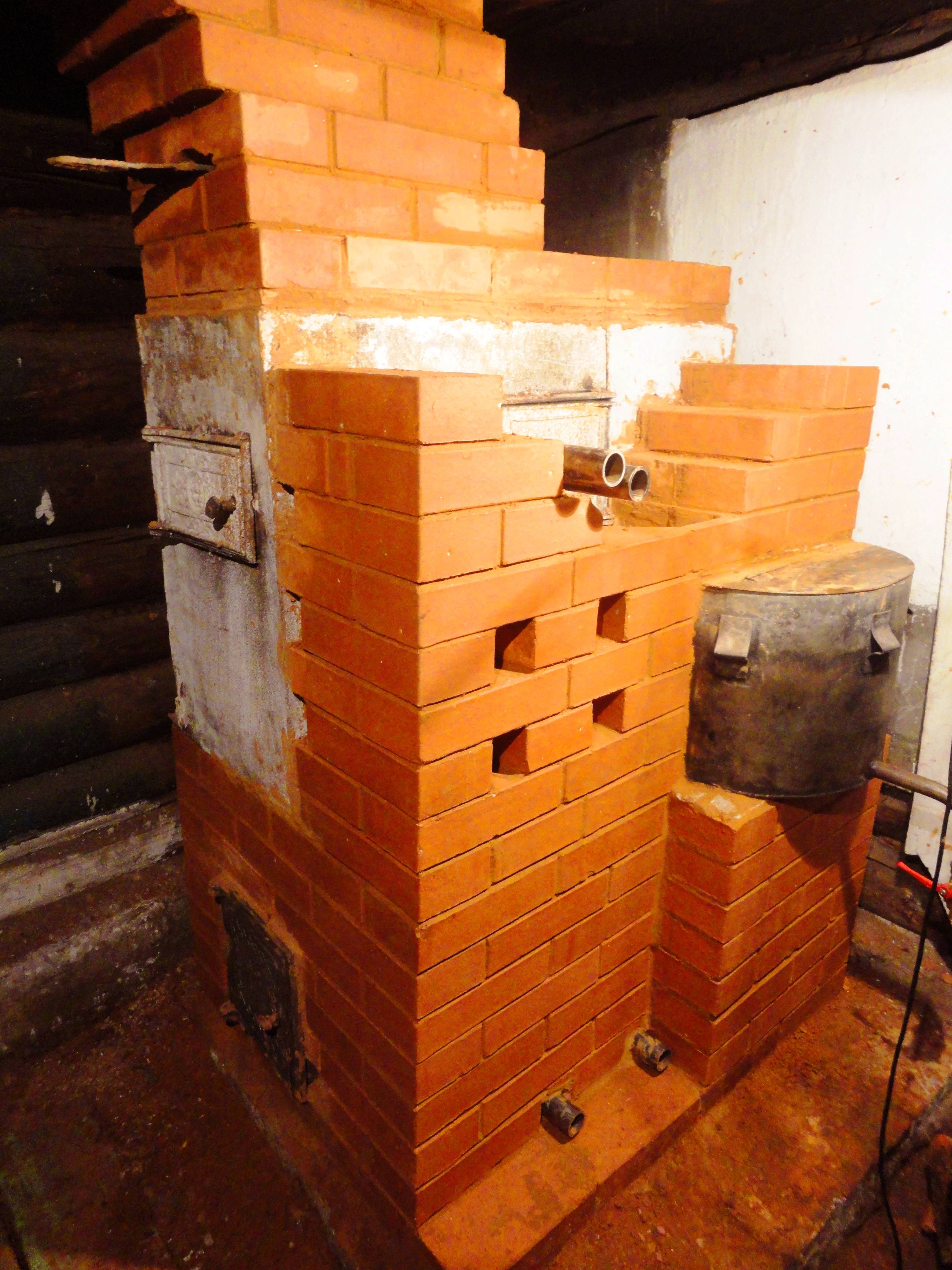

Укладка кирпича

Для упрочения конструкции кирпич ложиться со сдвигом второго ряда на 30-50% и перекрытием стыка. Во время работы в первую очередь потребуются половинки и четверти. Чтобы не допустить появление трещин, резку лучше делать при помощи угловой шлифмашинки, оборудованной алмазным диском.

Кладка половинок и частей кирпича

В местах примыкания к кирпичам дверки изолируется асбестом, к ней при помощи болтов и шайб закручивается 4 крепких проволки или полосы оцинкованной жести, которые будут закладываться в швы кладки. Для достижения плотности по размерам проволки в кирпичах вырезаются канавки.

Установка дверки

Чтобы обеспечить прекрасный прогрев, банные камни располагаются на стальной или чугунной решётке. Чем их меньше, тем более сухой пар будет в помещении. В русской баньке вес камней составляет не меньше 50-60, в сауне – 30 кг.

Сооружение трубы и дымоотвода

Металлические дымовые трубы имеют значительный минус: при температурных перепадах на них возникает конденсат, который «притягивает» сажу, благодаря этому их лучше сооружать из также из кирпича.

Важно! В дымотвод закладываются только целые кирпичи. Из-за риска их выпадения применение половинок и растрескавшихся частей непозволительно. Стенка дымоотвода должна быть очень ровной. В другом случае в углах будут накапливаться комочки сажи, и шахта быстро забьется. По всему пути движения дыма выступы лучше всего скруглить.

При устройстве дымоотвода нужно выполнять несколько правил:
• хайлом называют систему ходов, объединяющих камеру с топливом и дымотвод; размер его части которая находится снизу зависят от ширины топливника и в среднем составляет 3/4 кирпича; его площадь сечения должна быть около 60-65% от всей площади дымоотвода;
• все места прохождения дыма нужно сразу же вычистить и полностью удалить останки раствора;
• непозволительно сужать канал дымоотвода – по всей его длине он обязан быть одинаковым; также, его сечение не может быть меньше сечения хайла, а его вся длина от края трубы до колосника не менее пяти метров;

Укладка дымоотвода

• при укладывании дымоотвода и камеры сгорания кирпичи лучше разместить самой обожженной стороной к огню и дыму;
• при чрезмерно коротком дымоходе дым не успеет остынуть, и жар будет просто улетать в трубу;
• для оберегания от загорания в месте прохождения через потолок труба дополнительно отделывается кирпичом и оборачивается термоустойчивым материалом;

Облицовка места примыкания трубы к поверхности потолка

• высота трубы после конька крыши должна составлять не меньше 0,5 м;
• чтобы можно было запросто установить повреждение, труба белится известковым раствором: в данном случае места утечки дыма запросто установить по следам копоти.

Пробная растопка печи

Считается, что замечательно высушенная перед первой растопкой печь прослужить длительнее, благодаря этому оставить лучше ее на несколько недель с открытыми дверками до полного засыхания. Если нет дождя, задвижку трубы тоже оставляют открытой. Проветривать в такие деньки следует и само помещение.

Пробную растопку делают малым количеством (около 500 г) бумаги. Это выполняется для того, Чтобы узнать наличие тяги и удалить из печи останки влаги. Поддувало в данный момент должно быть полностью открыто. После чего печь оставляют еще на день.

Совет. Если на улице сыро, первый раз огонь может разжигаться плохо. В данном случае, чтобы «продавить» воздух вверх, можно прожечь свернутую в трубу газету в верхней прочистной дверке или вьюшке.

Дальнейшую растопку щепками с малым количеством дров следует проводить осторожно. Очень много топлива можно залаживать исключительно после нескольких растопок. Замечательно сложенная печь не дымит и нагревается одинаково. Определить степень прогрева можно при помощи прикосновения руки к самым разнообразным частям ее поверхности. Остывать кирпичная печь должна также ровно.

Плотность кладки и отсутствие трещин формируют при помощи сжигания в дымовом канале материалов, дающих много дыма. При нахождении трещин, через которые будет проходить дым, их замазывают раствором.

Схема движения дыма

Видео по теме: Банную печь из кирпича собственными руками

Как выстроить кирпичная печь для бани – от теории до практики

Не обращая внимания на хорошие характеристики железных банных печей, квалифицированные печники все же отдают предпочтение постройкам из кирпича. Дело все в особой атмосфере, которая характерна только печкам, выполненным из кирпича – тут и мягкое тепло, и горячий, но достаточно приятный пар, и широкий спектр других хороших качеств.

Кроме этого, непременно стоит отметить и довольно хорошие зрительные качества данного оборудования. В сегодняшней статье речь пойдёт про то, как делать кирпичные банной печи собственными руками.

Классификация банных печей

Дровяные кирпичные банной печи приготавливаются по одной из следующих схем:

Печь «по-черному». Результативность подобной конструкции проверена столетиями – такие печи давно применялись в сёлах. За счёт отсутствия дымоотвода достигается максимально сочный пар и запах. Сложность заключается в том, что необходимо каждый раз дожидаться, пока горючее прогорит до конца.
Печь «по-серому». Подобная кирпичная печь для бани оснащается дымоотводом, и тот час же появляются плюсы в виде большей экономности и скорости прогрева бани. Минус все тот же – копоть в большом количестве остается на камнях, и нужно ждать до той поры, пока дрова не выгорят полностью.
Печь «по-белому». Положительные качества аналогичных печей понятны – полное отсутствие загрязнений в помещении и весьма хорошее теплосбережение. Правда, есть и минус – на прогрев подобной печи может уходить до 12 часов, что значительно уменьшает удобство применения такого оборудования. Дело все в нагреве камней за счёт железной плиты перекрытия, что по настоящему замедляет нагревание.
Печь с плитой. Для бани данное оборудование подходит идеально. В подобной конструкции есть бачок, установленый на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько убыстряет прогрев помещения. Бачок с 3-х сторон закрывается кирпичными стенками, благодаря чему получается поддерживать большую температуру воды. В классической конструкции бачок ставится сверху камеры сгорания, а камни ложатся над дымоотводом, но порой камни с бачком размещаются в ином порядке.

Подбирать вид банной печи всегда приходится в индивидуальном порядке. Чтобы разобраться в вопросе, стоит прочесть пару публикаций о том, как подобрать банную печь, взглянуть фото разных конструкций, и собственно тогда делать выводы.

Выбор кирпича для печи в бане

Обустраивая банную печь из кирпича собственными руками, нередко доводится встречаться с нехваткой бюджета, и в данном случае печь для бани делается из обыкновенного кирпича. Собственно это оказывается основой разных проблем.

А дело все в том, что обыкновенный кирпич имеет размеры 25х12х65 мм, а традиционные кирпичи от стандарта очень часто выделяются. В результате швы кладки могут не совпадать на целый сантиметр. При строительстве дома такие допуски могут находится, однако при укладке печи в бане их не должно быть.

Во избежание такой трудности, можно чуть-чуть сделать меньше длину среднего кирпича, который ложится на стороне квадрата. Благодаря этому размеры типовой печи уменьшатся до 74х74 см, зато ширина швов как правило составит не больше 5 мм.

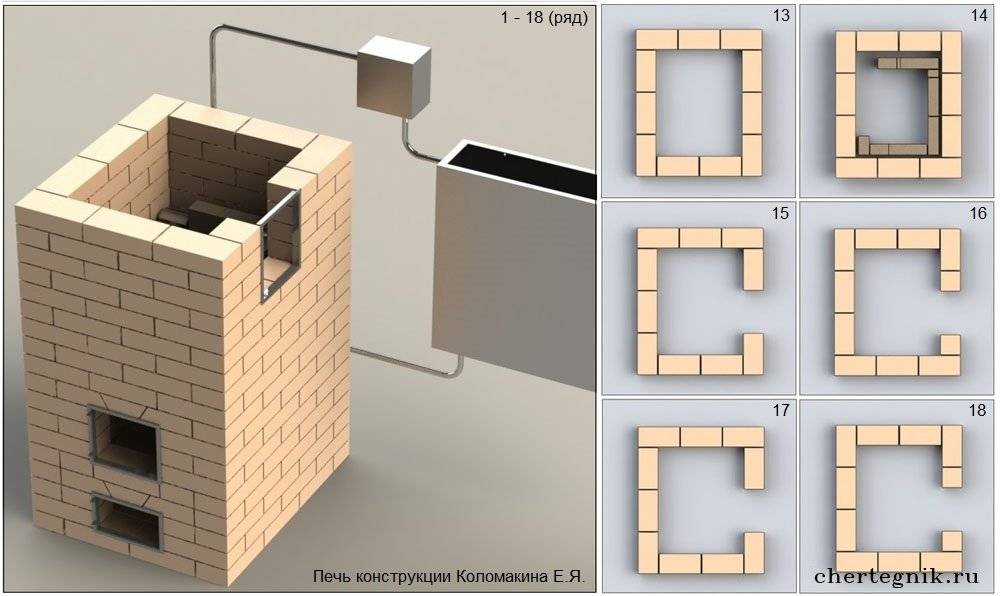

Порядовка кирпичные печи

Проекты печей сделанных из кирпича для бани бывают самыми разными, и выбор хорошей схемы – дело персональное. Вот что можно сказать точно, так это то, что оборудовать печку собственными руками можно даже без особенного опыта, если в течении всей работы точно следовать подобранной порядовке.

Стандартная схема банной печи из кирпича в себя включает следующие шаги:

Обустройство основания;
Создание песчано-глиняной смеси;
Начало укладки;
Процесс установки бачка для воды;
Установка колосниковой решётки;
Кладка пятого ряда;
Фиксация топочной дверки;
Кладка верхних рядов.

При выполнении каждого этапа в первую очередь появятся собственные маленькие детали, благодаря этому необходимо обратить много внимания на все детали прежде чем ложить печь в бане.

Обустройство основания

Неважно от того, какая порядовка кирпичной банной печи была подобрана, в первую очередь необходимо заняться разработкой слоя гидроизоляции над монолитно бетонным основанием – это даст его поддержание в холодном состоянии не зависимо от времени года. Фундамент сам по себе должен быть довольно прочным, а размерами он должен на десять сантиметров превосходить все размеры банной печи.

Снизу в первую очередь оставляется мало места и отверстие в передней части – это подпечье, в каком будет находиться весь нужный инвентарь. Сверху данная конструкция укрывается кирпичным сводом, дополненным брусками, перекрытием из бетона или металлом.

Над всей этой конструкцией подготавливается настил. Для него понадобится рулонный кровельный материал, общаяя площадь которого отвечает площади кирпичей, укладываемых на сам фундамент. Два куска рулонного кровельного материала делят фундамент и начальный ряд кирпичей, а остаток материала нужно положить между промежуточным рядом кирпичей и печью. Собственно переходный ряд скомпенсирует небольшие изъяны, допущенные при разработке фундамента.

Дальше готовится кирпич для оборудования защитной стены из пяти рядов, благодаря которой будет предотвращаться загорание элементов из дерева, присутствующих в бане. При обустраивании этого экрана вполне разрешается применение обыкновенного раствора из цемента.

Точность укладки достигается с помощью заблаговременно вывешенного отвеса. Главное – навесить его таким образом, чтобы его острая часть была над первым рядом. Отвес в этом положении остается до той поры, пока укладка банной кирпичные печи не будет закончена.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Кажется, для чего необходим конкретно такой состав, если есть цемент, но ответ понятен – раствор цемента абсолютно не может держать действие больших температур. Собственно поэтому все проекты печи каменки из кирпича для бани просят песчано-глиняного состава.

Самую хорошую глину для укладывания печи в бане можно добыть на глубине около полуметра. Естественно, материал необходимо тщательно почистить и вымачивать перед тем как применить в течении нескольких суток. Для вымачивания можно создать маленькую канавку рядом с баней. Готовить необходимо не только глину, но и песок – его необходимо почистить от самых разных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина конкретно перед рабой разминается. У опытных печников под эти цели применяется специализированное «весло», прекрасно подобающее под эти цели. Дальше в глину добавляется вода, и это все отлично смешивается до состояния сметанки. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистейшая палка, а результат устанавливается по следующим признакам:

Если на палке налип слой смеси толщиной менее 1 мм – необходимо добавить глины;
Если толщина налипшего слоя превосходит 3 мм, добавляется песок;
Если на палке налипло 2 мм смеси, то раствор подходящ к работе.

Делать раствор необходимо маленькими дозами – он слишком быстро застывает и теряет собственные качества. Стоит еще сказать, что, печка для бани из кирпича собственными руками ложится неспеша, и это еще 1 аргумент в пользу смешивания раствора если потребуется.

Начало укладки печи

Подготовив материалы для раствора и инструменты которые понадобятся, можно начать работу. Относительно инструментов – понадобится тщательно прописанная порядовка, плоскогубцы, угольник, веник с совком и наждачный круг для отделки кирпичей.

Начальный ряд кладки обязан иметь дверку для очищения, крепление которой должно располагаться под кирпичами. Про материал для крепежа дверки нечасто кто-то говорит, считая данный пункт очевидным. В конце концов предпочтение отдают оцинкованной проволоке диаметром 3 мм – это очень надежный и хороший вариант.

Чтобы проволока не мешала в последующей работе, в кирпичах для нее вырезаются маленькие канавки. Это же правило касается и дверки для очищения, ведь ее высота чуть-чуть превосходит толщину кирпича, благодаря этому его придется подрезать таким образом, чтобы вся система могла встать на собственное место. Все оставшиеся щели в последующем заполняются раствором.

Процесс установки бачка и установка колосниковой решётки

Завершив предыдущие шаги, можно заняться установкой бачка, если он вообще нужен. Ничего особого в данном процессе нет, а но есть один невидимый момент состоит в том, что бачок можно купить уже готовый или сварить своими силами. На завершальный вариант, конечно, уйдет побольше времени.

Что же касается установки решётки, то ничего неожиданного тут тоже не случается. Из проблем можно подчеркнуть нехватку высоты 2-ух установленных в поддувале кирпичей, которые находятся чуть-чуть ниже верха 4-го ряда порядовки. Для компенсации понадобится из новых кирпичей вырезать две пластинки таким образом, чтобы они четко легли одновременно с раствором и решёткой в одном уровне с выложенным рядом.

Тоже очень важно, чтобы решётка чуть-чуть не доставала до стенок камеры сгорания, иначе при ее нагреве случится тепловое расширение, и печь сделанная из кирпича каменка для бани будет изменяться. Для устранения подобного явления требуется подгонка кладки кирпичом.

Кладка пятого ряда

Если кирпичная печь для бани должна быть с бачком, то на этом этапе появится маленькое затруднение. Два кирпича, размещенные у дымового канала возле задней стены, могут из-за оригинальных размеров иметь между собой серьезные зазоры. Избавится от проблемы, замазав отверстия глиной, никак не получится – она через определенный промежуток времени отпадет.

Тем не менее, решение есть – оба кирпича сдвигаются на 3 см к поддувалу таким образом, чтобы просвет между ними был очень маленьким. 3-ий же кирпич необходимо сменить 2-мя кусками таким образом, чтобы щели между ними предельно уменьшились. В конце концов, переместив крайний левый брусок на 1,5 см вперед, можно полностью убрать все лишние щели.

После подгонки печная створка и бачка для воды обматываются 2-мя слоями асбестового шнура в соединительных местах с кладкой из кирпича для устранения случайных повреждений.

Установка топочной дверки и укладка верхних рядов

Створка камеры сгорания фиксируется обыкновенной оцинкованной проволокой, с той лишь разницей, что для одного отверстия понадобится три куска материала. Заделка и подгонка кирпича делается точно также, как и в случае с установкой прочистных створок.

При продолжении укладки уже на шестом ряду опять будет помехой старая проблема – традиционные кирпичи нечасто соответствуют нормам, которые берутся во внимание во время проектирования печей для бани. Из-за таких, кажется, невидимых недостатков при укладывании появляются большие проблемы.

Во избежание их, необходимо резать кирпичи на некоторые кусочки и подгонять их подобающим образом – только это даст возможность исключить все лишние в кладке отверстия.

Как минимум, при укладывании восьмого ряда подгонять некоторые кирпичи не придется. Завершив кладку на девятом ряду, можно заняться установкой плиты, края которой должны заходить на кирпичи хотя бы на несколько сантиметров. Остается только установить дымотвод, но данный процесс просит досконального описания, благодаря этому стоит прочесть необходимую публикацию.

Заключение

Прежде чем заняться укладкой печки в бане, необходимо выучить разные порядовки печей для бани из кирпича и подобрать самую подобающую. Следуя во время работы подобранной порядовке и выполняя все нюансы, можно сделать эффектную печь, какая гарантирует комфорт и уют в сауне.

Печь сделанная из кирпича для бани собственными руками

1 Общее описание
2 Производственный процесс
2.1 Подготовка
2.2 Процесс установки основания
2.3 Последующий процесс установки
3 Печь-каменка
3.1 Из кирпича
3.2 Из металла
4 Видео
5 Фото
6 Чертежи

Строительство собственной бани – это, бесспорно, решение, достойное уважения. Баня не просто позволяет, не выходя со двора решать вопросы проведения процедур связанных с гигиеной, причем, несмотря на определенный период времени года, но сможет помочь улучшить здоровье и привести в норму нервную систему.

Лечебные свойства бани известны с давних времен и служат частью альтернативной медицины во многих государствах.При этом необходимо понимать, что в большинстве случаев данные качества обуславливаются особенными способами протапливания помещения. К примеру, бывают ситуации, когда для того, чтобы баня «заработала, как нужно» ее следует топить на протяжении нескольких часов, при этом применяя специализированные дрова и добавки. А, поэтому, и печь для такой бани необходима, способная держать такие интенсивные нагрузки температур.

В публикации мы побеседуем о том, как выполнить печку из кирпича для бани собственными руками, дадим пошаговую инструкцию, чертежи, фото и видео материалы.

Общее описание

Печь каменка

Перед тем как переходить к рассмотрению тех. процесса изготовления банной печи, нужно пару слов сказать про то, в чём будут заключаться общие моменты выполнения работ и какие инструменты и материалы чтобы это сделать будут нужны.

Для начала стоит заметить, что банную печь будет в большей мере разниться от обычной печи, устанавливаемой в доме. В основном отличия будут обусловливаются практическим назначением печки. А дело все в том, что постройка печи в доме подразумевает ее применение в целях теплоснабжения помещения, приготовления пищи и в большинстве случаев применения ее как место для сна. При этом пользоваться ею предполагается в помещении, которое имеет нормальные показатели влаги. А если речь идет о банной печи, то она не считая обогревания помещения, должна обогревать так же и воду, а происходить это все будет в помещении с, говоря мягко, очень высокой влажностью. Более того, от печи для бани очень часто нужны более большие температуры, чем от ее домашнего аналога. Эти обстоятельства накладуют отпечаток и на технологию выполнения работ и на применяемые при этом материалы.

Производственный процесс

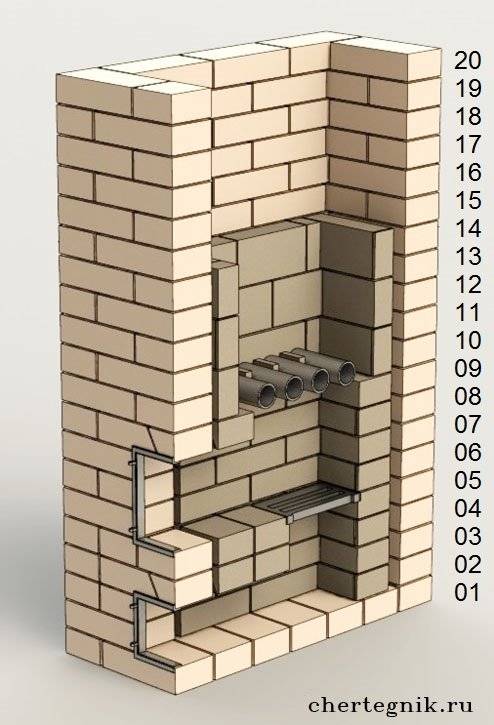

Порядовка

Для того чтобы в общем понимать то, как выполнить печку из кирпича для бани необходимо узнать для себя, что задача предстоит не из легких. Даже в сёлах, где отопление печью считается привычным моментом и без приувеличения частью жизни, за изготовление печей берутся только единицы. Хитрости процесса передаются устно и просят долгой практики. Хотя с другой стороны, выполнить обычную печку, при правильном объеме знаний и наличии опыта как правило возможно. Работы при этом можно поделить на пару этапов, исполнять которые стоит постепенно.

Подготовка

Огнеупорный кирпич

Одним из очень важных ситуаций любого дела считается подготовка. В случае монтажа печки в баню идет речь о том, что необходимо купить все необходимые материалы и приготовить инструменты. Тут все, кажется, просто, однако есть определенные тонкости:

В первую очередь, нужно выделить, что для производства печи понадобится несколько сортов кирпича. Так, для установки камеры сгорания необходим огнеупорный (шамотный) кирпич, а для производства дымоотводов можно обойтись и традиционным.
На этом же шаге нужно приготовить все элементы из металла печи, например дверки, заглушки, колосники и другое. Важно проверить, чтобы детали не имели трещин, так как это уменьшит эксплуатационный период и появится риск появления угроз возникновения пожара.
Если предполагается установка котла для нагрева для воды, то это также должно быть учтено на подготовительном шаге, так как в зависимости от места его размещения будут немного разниться и действия. Кстати, можно дабы гарантировать посетителей горячей водой можно обойтись и без оборудования бака для нагрева.
Также на данном шаге необходимо определиться с местом размещения будущей печи и демонтировать покрытие для пола, а еще выпилить деревянные бруски, если пол уже поставлен.

Процесс установки основания

Фундамент под печку из кирпича

Для того чтобы печь стояла долго и исполняла собственные функции качественно вряд ли можно обойтись без монтажа крепкого и ровного основания.

Для этого в месте возможной установки убирается покрытие для пола и деревянные бруски, а земляное основание чуть-чуть заглубляется по форме будущей печи.
Потом в углублении делается стяжка из песка из цемента. При этом нужно учесть, что толщина стяжки должна быть не меньше 30 см, а еще слой её обязан быть армирован стальной арматурой, ее толщина должна составлять не меньше 10 мм.
Как только стяжка станет сухой нужно положить первый слой кирпичей, которые сыграют роль основания всей дальнейшей кладки.

Тут добавить можно, что работы, которые связаны с раствором из цемента навряд ли можно именовать чистыми, благодаря этому, если имеется желание уберечь от грязи поверхности, к примеру, пола, их нужно закрыть пленкой.

Последующий процесс установки

Укладка печи для бани

Как только основание будет готово приступаем к укладке дальнейших кирпичных рядов. Между прочим, полная и полная порядовка кирпичной банной печи отличается в зависимости от подобранной конструкции. Ее детальное описание собой представляет отдельный материал, ниже будет приведен лишь примерный порядок действий.

В первую очередь ложится начальный ряд кирпича. Уже на данном шаге нужно отразить все особенности конструкции печи. Тут есть в виду воздушные каналы, конкретно место камеры сгорания, грядущая труба и так дальше. Кирпичи ложатся близко друг к другу на раствор. Останки убираются мастерком.
Дальше, по рядам таким образом ложатся дальнейшие слои кирпича до места установки первой дверки воздушного канала (поддувала). После того как произошла установка оной, кладка кирпича длится. Тут добавить можно, что если сделать не просто воздуховодный канал, а над поддувалом оставить свободное пространство, то с его помощью можно разрешить вопрос подачи горячей воды в моечное отделение. В середину данного пространства помещается волнистый железный шланг, который выводится концами наружу. Когда печка будет топиться, шланг будет естественно много разогреваться. Если запустить по нему воду, то, на выходе выйдет горячая вода. Аналогичным образом, нет необходимости в баке нагрева, что очень важно для помещений, которые имеют застенчивые размеры.
Так, двигаясь поэтапно по рядам, сформировывается «тело» печки. Когда подойдёт очередь установки колосников, для комфорта можно подобрать определенное пространство в 2-ух кирпичах, равное толщине колосников и ставить их в это место.
Как только будет сформировано топочное пространство, соблюдая проектную документацию печи, можно либо закрыть его кирпичами, либо положить металлическое основание, на которые в последующем будут положены камни.
Дальше, приблизительно аналогичным образом, ложиться вытяжка, в самом верху которой, для экономии материала, можно подсоединить трубу из металла и вывести сквозь крышу.

Печь-каменка

Важнейшим элементом бани считается печь. В последнее время под эти цели в большинстве случаев применяются печи-каменки. Они могут быть кирпичными и железными. Сказать из каких материалов печь-каменка лучше тяжело. Здесь скорее все может зависеть от некоторых обстоятельств, а конкретно от площади бани, количества человек, пребывающих за один день в данном помещении и т. д. Ввиду этого, рассмотрим специфики железной и кирпичной каменки в отдельности.

Каменки также бывают закрытыми и открытыми. Каменка открытого типа быстро нагревается, но и также быстро стынет. Она прекрасно проходит для маленьких компаний. Камни в печах такого типа положены над топливником кучей. Их температура может поднять до 250?.

Закрытая каменка передает тепло в одном уровне. В ней предусматривается паровая дверь. В процессе сжигания топлива дверь закрыта, за счёт чего дым от огня не попадает в пространство помещения. Дверку можно открыть только перед входом в парилку. Вследствии этого температура в парильне нагревается до 60?.

Из кирпича

Характерность кирпичной печи-каменки состоит в том, что она содержит толстые стены, выстроенные из огнеупорного кирпича. Печь данного типа довольно габаритна, имеет закрытую каменку и значительный объем камней. Сжигать в ней можно лишь твёрдое горючее. В основном, это дрова или торф.

Среди положительных качеств печи необходимо отметить такие:

Возможность обогревать бани более тридцати метров 2 .
Конструкция пожаробезопасная.
Долго хранит тепло в бане.
Даже на следующий день тепло в бане сберегается в районе 20?, что дает возможность применять помещение, к примеру, для стирки белья.

Из металла

Железные каменки всего 1,5–2 часа греют баню. Они очень компактны, благодаря этому прекрасно подойдут для маленьких помещений. Каменки в большинстве случаев открытого типа. Камни греются за счёт топки. В печи из металла можно сжигать различные виды топлива все зависит от модели.

Важные достоинства печи:

Быстрый нагрев бани.
Конструкция малогабаритна, весит мало, а это делает меньше расходов на ее процесс установки.
Вероятность принятия процедур бани в процессе камеры сгорания.

О том, как выполнить печь-каменку вы можете узнать из данной статьи «Печь-каменка собственными руками».

На этом общее описание процедуры установки кирпичной банной печи можно считать завершенным. Для наиболее полного понимания процесса можно познакомиться с соответствующими видео по стилистике.

В данном видео подробнейшим образом и понятливо поясняется, как выполнить печку из кирпича для бани собственными руками:

Также рекомендуем вам прочесть публикацию «Котел для бани собственными руками».

Печь отделана облицовочным кирпичом

Выложена кафелем

С бачком для воды

Печь в сельской бане

Печь-камин из кирпича

В комнате отдыха

У которых есть функция котла

Чертеж печи из железа

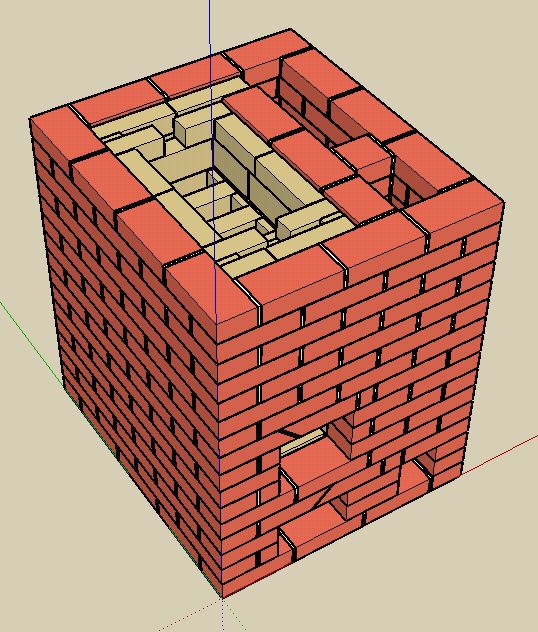

Чертеж кирпичной печки

Чертеж печи из металла

Печь из трубы

Плодотворная схема печи

Из баллона

Другой вариант

Схема каменки

Схема печи

С камерой сгорания из предбанника

Парная в схематичном формате

Принцип тяги и распределения воздуха в печи

Металлическая печка для бани

Кирпичная печь в бане

Навигация по записям

Как сделать печь для бани своими руками из кирпича — фото — видео

Кирпичная

печь для баньки собственными руками

Нагревательная печь считается ключевым компонентом любой парильни и в общем бани. В наше время есть множество разновидностей печей для баньки с различными схемами и чертежами строительства. Однако, самым распространенным и комфортными считаются кирпичные печи, которые несложны в применении. Собственно поэтому печь для баньки собственными руками можно вполне соорудить собственными силами.

Превосходная, жаркая баня не вероятна без хорошо сделанной печи, которая считается основой любой парильни. Любой проект бани в себя включает место, специально отведенное под печь. Банную печь собственными руками подразумевает исполнение много ремонтных процессов, которые имеют собственные специфики. Есть очень большое количество способов устройств для баньки, которые можно изготовить собственноручно. Для любого однозначного помещения нужно индивидуально выбирать печь.

Подбор в выгоду кирпичные печи

Имеются особые холодные печи, благодаря конструкции которых, их внешние стены не греются больше 50 градусов. Это считается весомым преимуществом, так как благодаря подобной системе меньше вероятность обжечься. Однако, такие печи необходимо долго и не переставая растапливать. Помещение греется при помощи воздушных каналов. Они накапливают воздух с напольной поверхности, а потом его подогревают и он идет через камеру камеры сгорания. Уже горячий воздух, точнее, пар убирается сверху. Этот метод по максимуму неопасный, а возможность обжога минимальна. В бане с подобной печкой без проблем можно контролировать температуру и влажность.

Не обращая внимания на то, что печи из металла для бани являются более рентабельными и владеют простой конструкцией, многие знающие профессионалы постоянно предлагают монтировать в бане печь из кирпича. Печь для баньки собственными руками из кирпича оказывает воздействие на атмосферу в парильне: воздух прекрасно нагревается, при всем этом дыхание не затрудняется, а сам пар не обжигает, хотя достаточно сочный.

Милый и мягкий тёплый воздух – это характерная особенность кирпичные печи. Для тех, кто применяет баню постоянно и при всем этом оценивает комфорт кирпичная печь считается классическим вариантом. Также, стоит оценить тот момент, что из кирпича можно сделать любую конструкцию, необходимого размера и дизайна, благодаря этому конструкцию очень легко включить в общее оформление бани.

Типы печьки из кирпича

Для того чтобы понимать, как выполнить печь для баньки собственными руками и выбрать необходимый чертеж, сначала необходимо сформироваться с типом печи. В зависимости от способа сооружения есть несколько вариантов печей сделанных из кирпича:

«по-белому»;
«по-черному»;
«по-серому»;
С плитой.

Печи, возведенные «по-черному», выделяются необыкновенной конструкцией, которая не подразумевает дымотвод. Конкретно такие печи раньше постоянно возводились в сёлах. Считается, что действительно отличный запах и целительный пар выходит исключительно в таких печах, однако, перед тем как монтировать данную печь в бане, необходимо понимать, что потребуется постоянно ожидать, пока в ней прогорит горючее.

Банные печи «по-серому» предполагают наличие дымососа. Еще они являются более экономными, а само помещение будет разогреваться намного быстрее. Однако, при эксплуатации подобной печи еще потребуется ожидать, пока прогорит все заложенное горючее, так как на камнях при возгорании откладывается сажа.

Печи, которые строят «по-белому» достаточно удачны. Они не загрязняют баню и прекрасно прогревают все помещения, сберегая тепло в них до двенадцати часов

. Это облавливается тем фактом, что нагревание камней в печах такого типа выполняется от плиты из металла. Более того, в банях достаточно часто монтируется печь с другой конструкцией: камни и бачок монтируется на плиты из чугуна, при всем этом плиты закрытые не до конца. Подобным образом, обогрев помещения выполняется намного быстрее. При всем этом бачек для воды с 3-х сторон обкладывается стенами из кирпича, из-за чего температура воды всегда поддерживается. Камни монтируются над дымососом, а сам бачок на уровне камеры сгорания.

Подбор материала

В случае если деньги на строительство банные печи лимитированны, то можно выбрать традиционный дешевый кирпич. Однако, тогда следует приготовиться к допустимому несоответствию размеров кирпичей. Стандартно

кирпич имеет размеры 25 на 12 на 65 миллиметров, однако если приобрести кирпич усреднённого качества, то такие параметры могут разниться. Это приведет к тому, что соединения квадрата не будут удаваться до десяти миллиметров. При возведении дома — это допускается, но вот при сооружении банные печи, этого следует не дозволять. Благодаря этому потребуется укорачивать длину усреднённого кирпича. Укорить понадобится кирпич, который образовывает сторону квадрата, на которой 3 кирпича положены постепенно. Из-за этих действий может поменяться размер печи и станет меньше, приблизительно 74 на 74. При всем этом соединения будут шириной не больше пяти миллиметров.

Разумеется, при сооружении банные печи не нужно экономить на материале и купить хороший кирпич, если даже он необходимо чуть-чуть дороже.

Основы строительства печьки из кирпича

Кирпичная печь для баньки собственными руками холодного типа владеет простой и понятной конструкцией. Камеру камеры сгорания в печах такого типа необходимо делать из кирпича огнеупорного отличного качества. Под топочной камерой выполняется отсек для золы. Сверху на решётку (стальную или чугунную) ложатся камни, что нужно для того, чтобы сохранить жар.

Массу необходимых камней высчитуют учитывая то, что на один метр кубический территории необходимо около 25-30 килограмм булыжников. Подобная соотношение подойдет исключительно для тех печей, которые работают непрерывно. В случае если печь работает не всегда и после того, как помещение нагрелось до нужной температуры, печь тушат, следует добавить кол-во камней вдвое. В большинстве случаев для того, чтобы тепло удерживалось лучше, укладывают еще чугунные чушки в расчете 20 процентов на 80 процентов булыжников. Подобным образом банную печь собственными руками конструкция, которой потребует точного расчета количества камней, считается вполне обычным устройством, которое можно сделать и собственными силами.

Помимо кирпича для строительных работ банные печи можно применить бутовый или традиционный камень. В большинстве случаев применяется даже гранит. Однако, не нужно делать банную печь из кремния, поэтому во время нагревания он лопается. Все же самым лучшим вариантом считается кирпич.

Решающий момент: при укладывании кирпичная печь необходимо использовать раствор из песка и глины, так как он владеет нужными огнеупорными качествами. При всем этом цементный раствор не может держать большие температуры. Чтобы приготовить раствор глину необходимо намочить в воде на несколько дней и после ее размокания следует замешать ее с песком, какой лучше всего заранее просеять. В конце концов должна появиться насыщенная смесь консистенции сметанки. Целесообразно применять горный песок, так как речной для этой цели не подойдет.

Кирпичная печь, на которой сверху располагают камни, разнится достаточно внушительным весом, благодаря этому под нее обязательно выполнить хороший и крепкий фундамент. Котлован необходимо выполнить около 70 сантиметров в глубину. В яму фундамента необходимо насыпать щебня и песка по 15 сантиметров каждого. Потом, яму следует залить применяя бетон, а после его застывания на фундаменте необходимо выполнить высококачественную гидрозащиту, проложив рулонный кровельный материал.

По отдельности необходимо отметить ключевые моменты в процедуре укладки печьки из кирпича для бани:

Угол в помещении, где будет ставиться печь, нужно прекрасно закрепить и сделать высококачественную тепловую изоляцию. Помимо того, что эта территория будет опасной в плане потенциального загорания, тут будут происходить частые температурные перепады, и поэтому есть риск появления в стенках трещин;

Начальный ряд при укладывании печи делается на основу, покрытое рулонным кровельным материалом. При всем этом раствор не применяется;
Дальнейшие ряды нужно всегда мочить при помощи воды. Любой кирпич ложится на месте стыка нижних кирпичей;
Главное, чтобы все кирпичи, которые будут лежать в середину печи, были цельными и не имели трещин. Любые недостатки кирпича как правило провоцируют разрушение. При всем этом изнутри печи нельзя применять глиняный раствор, поэтому во время горения топлива он может начать рушится, что может привести к засорению дымососа;
Завершив укладку, печь необходимо прекрасно посушить. Можно либо прогреть печь, либо оставить в проветриваемом помещении на 15 дней.

Печь для баньки собственными руками видео

из кирпича, схемы строительства, кладка, фото и видео

Владельцы загородных домов не представляют своей жизни без самой настоящей русской бани. Если же своей парилки нет, и завистливые взгляды всё чаще направлены на баню соседа, то естественно возникает мысль о постройке печи для бани своими руками. Но пугает многих либо дороговизна данного мероприятия, либо незнание способа постройки печи для бани своими руками.

Возможные трудности установки печи для бани

На самом деле, если иметь чёткий план, и выполнять все инструкции пошагово, то возведение печи не вызовет особых затруднений. Достаточно иметь минимальные знания в строительстве, чтобы справиться с этой работой самостоятельно.

Кирпичная печь в бане

Начнём с подготовки необходимого материала и инструмента:

кирпич;
цемент и песок понадобятся для раствора;
ёмкость для приготовления раствора;
гравий для подушки фундамента;
глина для добавления в раствор;

несколько досок для опалубки;
рубероид — необходим для гидроизоляции;
инструмент.

Важным этапом самостоятельного монтажа печи является выбор кирпича. Лучше всего приобрести новый кирпич хорошего качества, полнотелый и без трещин. Но существует и возможность использовать кирпич со старых разобранных печей. В этом случае, придётся его очистить от раствора и внимательно изучить на целостность и пригодность.

Для того, чтобы в дальнейшем не возникли возможные трудности установки печи для бани, нужно сложить печь без раствора по заранее приготовленному чертежу печи для бани. При таком порядке выполнения работ, сразу будут видны все нюансы, на которые следует обращать особое внимание. Появиться чёткое представление о виде печи и последовательности работы.

Эта, казалось бы, лишняя работа позволит избежать более серьёзных проблем в дальнейшем. Ведь разбирать печь, которая сложена на раствор, гораздо сложнее и потребует лишних затрат.

Фото чертежа порядовки печи

Строительство фундамента печи

Для печи, как и для любой другой массивной постройки, требуется фундамент. Единого основания для помещения и печи быть не должно. Важный момент – котлован для печи должен быть ниже того уровня, на который промерзает почва. Обычно достаточно глубины около метра. На самое дно котлована выстилается подушка: мокрый песок, камень и битый кирпич. Поверх этого слоя насыпается щебень.

Теперь можно сколачивать из досок опалубку и заливать основу печи. Строительство фундамента для печи основной этап. От того, как он будет выполнен, зависит срок службы и удобство пользования печью.

Фото схемы фундамента печи

Подготовка раствора для кладки

После завершения заливки фундамента, его оставляют до полного застывания раствора. Обычно на это уходит от двух до трёх дней. После снятия опалубки необходимо осмотреть фундамент. Если есть щели между бетоном и грунтом, то их нужно засыпать фундаментом или крупным песком.

Следующим важным этапом является укладка гидроизоляции на фундамент вашей банной печи. Рубероид ложат в нахлёст в два слоя, и по возможности заливают гудроном.

Обычный бетон, который использовался для фундамента, не подходит для кладки самой печи. Тут необходим раствор песка и глины. Глина нужна только чистая. Подготовка раствора для кладки печи, сводится в правильной подготовке глины. Её нужно предварительно замочить в воде на два-три дня. Добавлять песок нужно только очищенный, без мусора и мелких камней. Соотношение песка и глины в растворе один к одному.

Каким образом происходит кладка печи

Процесс довольно несложен, если всё делать правильно:

1 слой укладывается на гидроизоляцию.
2 – ложиться таким образом, чтобы перекрывать швы первого ряда.
На 3 ряду установите дверь поддувала.
На 4 ряду начинают устанавливать колодец.
После пятого ряда необходимо выложить остальную печь вновь насухо. Это даст возможность не ошибиться с дымоходом и определить момент установки решётки и металла для крепления бака под горячую воду.
7 рядом заканчивают колодец.
14 ряд – монтаж крепления бака.
Примерно с 23 ряда начинается выкладка трубы.

Кирпичная кладка печи

Данная схема банной печи дана довольно приблизительно. Кладка печи для бани своими руками мероприятие ответственное, и прежде чем браться за эту работу, изучите чертежи или поговорите со знающими людьми, чтобы чётко представлять себе, каким образом происходит кладка печи для бани.

Общие советы при возведении печной конструкции

Многолетний опыт строительства печей выявил закономерность в допущении одних и тех же ошибок.

Детали печи делаются сразу. Ничего не доделывается потом:

Перед началом работы проконсультируйтесь с мастерами-печниками, приготовьте чертежи и разберитесь в технологии кладки печи.
Выкладывая ряды, проверяйте каждый раз их по строительному уровню.
Все работы выполняются одна следом за другой. Нельзя перепрыгивать и пропускать что-то оставляя на потом.

Ну и конечно, общие советы при возведении печной конструкции вы можете получить из интернета, где великая масса подробных видеороликов, чертежей и инструкций.

Общие особенности и правила строительства

Перед тем, как начинать монтаж печи в бане, объективно оцените свои силы. Не стоит браться за эту работу, если неуверены в результате. Затраты материальные и физические будут весьма велики. Не пренебрегайте советами опытных людей. Данная статья и видео материал будет хорошим помощником в строительстве. Особенно это касается дымохода. Только идеально выложенный дымоход, с соблюдением всех правил, позволит наслаждаться жаром бани.

Даже незначительная ошибка или неточность в кладке, может перечеркнуть весь труд нескольких дней, а то и недель. Кроме того, ошибки в этом элементе чреваты серьёзной угрозе здоровью.

Угарный газ должен удаляться быстро и без остатка. Планируя и размечая на полу размеры будущей печи, учитывайте место, где будет проходить дымоход по чердачному помещению, на его пути не должно быть стропил и балок. После завершения всех работ произведите контрольную протопку печи.

Ну и немаловажна пожарная безопасность. Уложите на пол перед дверцей топки лист железа или плитку. Даже небольшой уголёк, выскочивший из печи, может испортить отдых. Строительство печи для бани своими руками процесс увлекательный, а хорошо сложенная и исправно работающая печь, доставит немало приятных минут.

Поделиться записью:

Как сделать печь для бани Печь для бани своими руками из металла чертежи

Еще сто лет назад печка для бань работала только на дровах, и конструктивно представляла собой устройство из кирпича или камня. Современные строительные материалы, новые проекты и технологические возможности сделали модельный ряд печи для бани своими руками намного разнообразнее. Например, печь из железа, электрическая каменка, газовая или на дизельном топливе. При этом основным направлением, на которое обращают внимание любители банных традиций остаются печь из кирпича и железная печь для бани своими руками. Варианты печей из разных стройматериалов

Какая печь лучше – самодельная или заводская

Нет сомнений, что все проекты печки для бани, разработанные и построенные профессионалами, – это просчитанные и оптимальные во всех отношениях конструкции. Но все они страдают всего лишь одним недостатком: это – типовые проекты, не рассчитанные на работу в конкретной бане или ее помещении, отведенном под печь. Также внушает опасения и стоимость конструкции, включающая в себя всевозможные дополнительные расходы и наценки, которых можно избежать, если построить печь для бани своими руками. Что сделать своими руками не так и сложно, так как все, что вам потребуется – пошаговая инструкция и рекомендации тех, кто уже реализовал свою мечту – русскую баню с печкой собственной конструкции.

В качестве опорного примера многие мастера берут конструкции именно первоначальные – иногда это печь совсем без дымохода, что поначалу кажется неприемлемым и странным (баня «по-черному»), или традиционная каменка с дымоходными каналами и трубой (баня «по белому»), но популярность набирают и железные конструкции из-за их дешевизны и простоты сборки.

Для банной печи без дымохода существует самый простой проект – из самодельного кирпича возводился трапециевидный очаг в форме колодца. В колодце на железные стержни укладывались гладкие камни, на которые устанавливался котел или чан с водой. Пламя под камнями накаляло их, а вода, которая выплескивалась на камни, превращалась в мягкий пар. Баня по-черному

Но не очень комфортная конструкция заставила усовершенствовать печь, и в ней появилась труба, которая, также после множественных доработок, превратилась в стену с дымоходными каналами, не только отводящими дым из помещения. Но и дополнительно обогревающими парилку. Кроме того, большая площадь дымохода позволила сделать его элементом дизайна, и дополнить баню новым функционалом. Так, с другой стороны теплой стены с дымоходом обычно обустраивают комнату отдыха или душевую, чтобы температура в помещении всегда была комфортной для перегретого после парной человека. Баня по белому

Требования к банной печи

Современное устройство печи для бани своими силами ни по дизайну, ни по функционалу, ни по эффективности работы не уступает промышленным типовым разработкам, но имеют одно несомненное преимущество – каждая банная печь предназначена для обслуживания конкретной бани с вполне реальными физическими характеристиками.

Преимущества самодельной печи – возможность самостоятельного выбора вида топлива для нее, выбор конструкции и обогащение функционалом. Главные требования к такой конструкции:

Высокий КПД по тепловыделению – банные печи собственной конструкции должны обеспечивать достаточный прогрев всех прилегающих помещений, из какого бы материала ни была построена сама баня;
Строенный накопитель тепла и парогенератор, пир помощи которых регулируются режимы тепловой и влажностный режимы. Под этим термином подразумевается наличие дымоходных каналов и емкость с камнями, которые при увлажнении создают пар;
Конвектор – вентиляционные каналы и небольшие отверстия в верхней части стен, соединяющие помещения друг с другом для перемещения воздушных потоков;
Безопасность: в бане не должно быть открытых площадей с температурой поверхности ≥ 150⁰С.

Кроме этого минимального перечня, печь в баню должна соответствовать требованиям по габаритам топочной камеры, оборудования фундамента, и т. д. Требования к банной печи по габаритам и размерам

Печь «горячей» или «холодной» конструкции

Эти термины означают значение температуры наружных поверхности каменки. «Горячий» вариант может прогреваться до 100⁰С, и строится в том случае, если в здании нет своего автономного отопления. Недостаток состоит в том, что при недостаточном контроле за сжиганием дров в здании может стать так же жарко, как в сауне – во всех прилегающих помещениях. Но длительный перегрев опасен для организма человека.

«Холодную» печку нужно дольше протапливать, но получить от нее ожоги нельзя, так как температура наружных нагретых поверхностей ≤ 50⁰С. Парилка и другие банные помещения нагреваются через печные каналы, по которым продвигается холодный воздух с пола, проходит через пламя, и попадает в верхние слои теплым.

«Горячая» банная печь

Пояснения к левому рисунку:

Сопло с аэродинамическими свойствами для защиты тыльной стенки печи от нагревания холодным воздушным потоком, который необходим для зоны дополнительного сжигания топлива. Сопло отбирает тепло за счет большой площади поверхности;
Коллектор и дефлектор – сталь H = 4-6 мм;
Колосниковая решетка;
Пластины для защиты днища зольной камеры от перегревания;
Боковая стенка топочной камеры;
Переходник из нержавейки, H = 4-5 мм$
Зона конвекции для охлаждения стенок топочной камеры.

Пояснения к правому рисунку:

Декоративная стальная накладка;
Дверца с открыванием в любую сторону;
Болты для регулировки горизонтальности печки;
Сажетруска;

Колосники и пластины для защиты днища зольной камеры от перегревания предохраняют элементы конструкции от «автоколебаний», которые могут появиться в результате неравномерного нагревания.

«Холодная» печь

Кирпичная классическая и железная печка

Самый простой проект кирпичной банной печи включает в себя топочную камеру из глиняного из огнеупорного кирпича, зольную камеру под топочной, решетку для камней, дымоходные каналы, рубашку для нагретой воды, дверцы камер – зольника и топочной. Кирпичи кладутся только на глиняный раствор, так как цементо-песчаный будет растрескиваться при нагревании. Это – довольно тяжелая конструкция, поэтому требует заглубленного и прочного фундамента.

Заняться печами и их усовершенствованием может любой желающий, потому что материал всегда под рукой – это обычный или бутовый камень, огнеупорный кирпич. Стенки топки делают толщиной 13-25 см (по размеру кирпича), при использовании камня берут валуны весом не более 1-5 кг, чтобы они не растрескивались при нагревании. Используют гранит, бутовый камень или голыш – кремневые породы трескаются даже при небольшом нагреве. Для увеличения теплоотдачи и времени инерции в кладку добавляют железные чушки из расчета 1:4. Котел или резервуар для горячей воды устанавливается на опорные столбы в топке, или делается подвесным. Колосники должны быть только чугунными. Фрагмент кладки кирпичной печки для бани

Конструкции из чугуна или стали имеют намного меньшие габариты, их теплоотдача выше, а корпус печи нагревается быстрее. К тому же, перед тем, как сделать печь для бани из железа, не нужно обладать опытом печника и каменщика – пригодится только умение обращаться со сварочным аппаратом. Материал для таких агрегатов – самый распространенный: листы железа, металлические бочки, газовые баллоны, и т.д. Корпус может быть любой формы и размеров, что тоже удобно.

Минус таких устройств – недостаточная безопасность. Недостаток превращается в достоинство обкладыванием корпуса кирпичами – тогда печь увеличит теплоотдачу и не будет опасной. Топить такую печь рекомендуется только дровами – самодельные газовые или электрические модели могут представлять опасность при неправильной эксплуатации или ошибках в чертежах. Этапы кладки

Самые простые самодельные варианты печек

Буржуйка имеет следующее отличие от других моделей – лоток для камней и топочный под (низ), выложенный без раствора. Резервуар для горячей воды устанавливается на боковые дужки на стенках каменки – это 8-12 мм стальной изогнутый стержень. Площадь соприкосновения дна котла и камней невелика, но вода быстро нагревается за счет потоков горячего воздуха, протекающих между печью и экраном. Емкость объемом в 20-40 литров нагреется за 20-40 минут дол температуры 50⁰С-60⁰С. Такого объема горячей воды достаточно для 2-х человек.

Экранировать буржуйку в бане необходимо из-за нарушения лотком для камней циркуляции в топочной камере, что приводит к более длительному прогреву камней и самого помещения. Экран усиливает теплообмен и теплоотдачу, ускоряя прогрев бани. Буржуйкой такой конструкции можно протопить баню объемом 15-20 м³.

Устанавливать агрегат можно без фундамента – сразу на пол, подложив слой картона из базальта. Дымоходный канал – прямой, без шибера, высота – 4-5 метров. Воздушную тягу регулируют металлической заслонкой в дверце топочной камеры. Такую печку-буржуйку растапливают непосредственно перед помывкой, камни поливают водой объемом 250 мл не чаще, три раза в час.

Буржуйка

Буржуйка из металла и без кирпича конструируется из листового металла, детали свариваются электросваркой, КПД позволяет обогревать помещение объемом 20-25 м³. Устройство очень простое, что не мешает печке быстро прогревать парилку (смотрите рисунок устройства выше). Для резервуара с водой места нет, поэтому воду нагревают, подвешивая любую емкость (ведро, котел) над камнями – для нагрева до 40⁰С-50⁰С достаточно менее часа. Корпус необходимо теплоизолировать – на рисунке виден каркас, который будет обшиваться листами железа. Почти все тепло от дров передается на камни, поэтому для такой конструкции нужно делать поддувало – им, впрочем, может служить и сама топка с приоткрытой дверцей. Колосники ввиду невысокой температуры в топке делаются не только из чугуна – подойдет и обычная стальная арматура.

Различные варианты буржуек

Буржуйка в металлическом футляре из стали толщиной до 4-х миллиметров – это обогрев не только бани, но и сауны. Помещение объемом 30-45 м3 можно нагреть до температуры 50⁰С-60⁰С за 120-150 минут. В дымоходный канал вставляют U-образный регистр для нагрева воды, которой хватит на 3-4 человека. Сама печь выкладывается шамотным (огнеупорным) кирпичом, фундамент не нужен – достаточно листа огнеупорного материала под днищем. Экран также не нужен – нужно ограждение, так как железный футляр может нагреваться до температуры более 100⁰С. Такая печь держит тепло недолго, поэтому протапливают ее заранее.

Модели печей из кирпича в металлическом футляре

Печка из железной бочки – это цельносварная конструкция. Из-за небольших габаритов водогрейный резервуар чаще всего отсутствует, но простота исполнения привлекает большое количество желающих повторить ее. Хорошо прогреет баньку объемом ≤ 15 м³. Протапливают такую печь при помывке, но нужно следить за тем, чтобы корпус не перегревался. Топочная камера служит и люком для загрузки дров, и зольником, поэтому длительной эксплуатации такого агрегата не получится.

Построить печь из бочки несложно: на пол укладывается бетонная плита (можно залить ее самостоятельно), из красного кирпича выкладывается невысокий постамент для бочки, вверху которого вставляют в кладку арматурные прутья, которые послужат колосниковой решеткой. На кирпич устанавливается обрезанная с торцов бочка, и ее внутренняя поверхность футеруется глиняным шамотным кирпичом вертикально. Альтернативный вариант – обмазка стенок бочки жидким глиняным раствором слоем до 6 см. Верхний торец бочки закрывается стальным листом толщиной до 4 мм, в лист вваривают колено дымоходной трубы Ø 100-мм.

Буржуйка из бочки

Быстрая банная печка практически повторяет предыдущую конструкцию, но ее можно устанавливать прямо на грунте. Колосники и футеровки изнутри делаются так же, как и в предыдущем варианте. Такой нагревательно-отопительный агрегат предназначен для помещения объемом до 10-12 м³, и разогреет он баню за 15-20 минут. После прогорания дров баня остынет примерно за такое же время, поэтому растапливают печь непосредственно перед посещением парной. Водогрейный котел делается как рубашка, обернутая вокруг трубы. Емкость резервуара для горячей воды может достигать 20-25 литров – этого достаточно для 1-2 посетителей.

Чертежи

[metaslider id=”6676″]

Руководство по строительству кирпичной банной печи

Кирпич по праву считается классическим материалом для заложения банных печей, конструкции на его основе соответствуют нормам пожарной безопасности, привлекательно выглядят, обеспечивают комфортную температуру в парилке и выработку насыщенного, но не обжигающего пара. При соблюдении всех требований их срок службы составляет десятки лет, вложенные усилия и траты обязательно окупаются. Размеры блоков позволяют реализовать самостоятельно проект любой сложности, окончательный результат напрямую зависит от качества продукции, опыта каменщика и точности следования правилам и рекомендациям.

Оглавление:

Обзор разновидностей
Печка с топкой из предбанника
Кладка кирпича своими руками
Советы, возможные ошибки и видео уроки

Описание

Эти конструкции выполняют несколько задач, в идеале их тепловой мощности хватает для прогрева парной и остальных помещений, выработки достаточного объема пара и воды в баке для помывки. Их классификация условная, различия заключаются в способе нагрева камней и виде каменки, типе и месте размещения водогрейных емкостей, наличии или отсутствии конвективных поверхностей, вариантах организации тяги и системах дымооборота, и даже участке расположения в общем плане постройки.

Виды банных печей

Ключевое значение имеет место расположения камней для выработки пара, именно эта часть отвечает за микроклимат в парной. В зависимости от этого условия все конструкции разделяются на 2 группы: с закрытой или открытой каменкой. Первый вариант выбирается при укладке классических русских печек, при таком исполнении ниша с камнями по аналогии с топкой и поддувалом часто закрывается дверцей. Для выработки пара они должны нагреться до 300 °С, после чего для получения насыщенного, мелкодисперсионного и не обжигающего пара достаточно плеснуть на них воды. К плюсам относят возможность ускоренного прогрева парилки путем открытия дверцы и хорошую аккумуляцию тепла, к минусам – потребность в топке как минимум за 2 часа до начала банных процедур.

Открытая форма лучше подходит для небольших парных и финских саун, при таком расположении камней помещения быстрее прогреваются, но регулировка микроклимата отсутствует. В отличие от закрытой каменки, всегда каким-либо методом изолированной от зоны нагрева, куски жадеита или диабаза может отделять от огня обычная решетка, что приводит к топке «по-черному» (выдача большого объема пара становится возможной только после прогорания дров, при чрезмерном поливе помещение быстро остывает). Как следствие, такое исполнение выбирают редко, но в большинстве проектов русских бань от него отказываются, в саунах камни оставляют открытыми, но изолируют от огня плитой.

В зависимости от конструктивных особенностей и способа вывода дымовых газов все кирпичные печи в банях разделяются на:

1. Топящиеся «по-черному», не имеющие трубы и направляющие продукты сгорания через камни и камин к вентиляционным отверстиям в верхней части двери. Однозначным минусом такого исполнения является неизменно открытая каменка и загрязнение парилки и остальных комнат бани сажей. Такую печь проще уложить при переделке построек под сауну (отсутствует потребность в разборке крыши), многие любители ценят этот вариант за уникальные характеристики пара и запах дыма, но протопить помещение с ними является целым искусством.

2. Топящиеся «по-белому», с отдельной закрытой каменкой, разделенной массивной железной плитой, обогревом дымовыми газами водогрейного бака и других теплообменников с последующим выводом через трубу. Это решение идеально подходит для русских бань из-за отсутствия ограничений по выработке пара и долгого аккумулирования тепла (конструкции и вода остаются теплыми еще 1-2 дня). Сажа на стенах предбанника и парилки не откладывается, единственным минусом такого исполнения является потребность в длительном нагреве (4-6 ч для достижения 75-80 °С, 10-12 – для получения более высоких температур).

3. Топящиеся «по-серому», с проходом продуктов сгорания сквозь камни, но выводом в атмосферу через трубу. В этом случае помещения быстро прогреваются без откладывания сажи на стенках при минимальном расходе дров, но выработка пара возможна только после полного прогорания топлива (камни раскаляются до 900 °С, полив их водой при прямом контакте с огнем опасен).

4. С чугунными плитами. Такое решение часто выбирается при укладке печей для русской бани с закрытой каменкой, располагаемой вместе с водогрейным баком поверх толстого слоя металла, закрывающего как саму топку, так и дымоход, ведущий к трубе. Объем вырабатываемого пара по сути не ограничен, плюсом варианта является готовка на плите пищи.

В зависимости от планировки все печи разделяются на устанавливаемые непосредственно в парилке и размещенные в стене. С учтем места расположения дверцы для закладки дров выделяются следующие группы:

Обогреваемые непосредственно из парной. Этот вариант наиболее распространен: его проще самому сложить из кирпичей, в любой момент можно изменить тягу или заменить металлическую дверцу закаленным стеклом. Но сама конструкция при этом занимает много места и выжигает кислород в помещении.
Печи для бани с топкой из предбанника или зоны отдыха. Такое исполнение ценится за безопасность, комфорт, экономию пространства и дров и полную чистоту в парилке, но сама система считается более сложной и требует предварительного планирования.
С выходящей на улицу дверцей топливника. Минусы очевидны (отвлечение на загрузку и дозагрузку, сырость дров), но иногда выбирается в редко используемых и малогабаритных банях.

Печка с топкой из предбанника: нюансы врезки в стену

Вне зависимости от схемы порядовки уложить своими силами такую систему из кирпича в сравнении с отдельно стоящими в разы сложнее, в идеале она присутствует изначально в основном проекте бани. В остальных случаях ее приходится врезать в стену с учетом требований безопасности и удобства, а именно: с монтажом на отдельный или плитный фундамент, с расстоянием от верхнего ряда кирпичной кладки до деревянных или возгораемых поверхностей не менее 1,3 м (то же от окна топливника – 1,2), обязательной изоляцией дымовой трубы и защитой полов листовой сталью или базальтовой плитой.

Дверцу топки при этом выводят на один уровень со стенами предбанника или немного углубляют, второе исполнение признано более безопасным. Все конструкции и слои перекрытия изолируют термостойкими материалами (асбестовым шнуром или плитой, невозгораемой минватой, базальтовой крошкой, огнестойким ГКЛ, рукавом из силиконов), с толщиной прослойки от 2 см и выше при возведении их из кирпича или искусственного камня и не менее 25 см в деревянных и возгораемых банях. Схема порядовки выбирается из условия размещения каменки в парилке, место водогрейного бака в данном случае особой роли не играет.

Правила укладки кирпича

В отличие от остальных строительных конструкций, допускающих толщину швов в 10-12 мм, к печным постройкам эти требования жестче – расстояние между соседними рядами и блоками поддерживается в пределах 0,4-0,5 мм, не более. Это приводит к потребности использования кирпича исключительно одинакового размера с гладкими стенками и цельными гранями и качественного пластичного раствора, тщательному отслеживанию уровня во всех направлениях и постоянному контролю за ровностью. Габариты изделий и порядовка согласовываются заранее, при необходимости отдельные блоки подрезаются с помощью углошлифовальной машинки с точностью до 1 мм.

Для возведения отдельных элементов кирпичной печи применяются разные изделия: топку и футеровку нужно сложить из огнеупорного шамота, остальные конструкции – из полнотелого красного с маркой прочности не ниже М-150, морозостойкостью от 30 циклов и выше, изготовленному методом пластичной формовки. Проверка его качества обязательна, правильно обожжённый элемент издает чистый звонкий звук при ударе и имеет однородный цвет по всей структуре. Клинкерные разновидности не используются из-за слабой адгезии, но из них можно уложить наружную часть трубы или облицовку.

Соединительные смеси на разных участках также отличаются. Сооружения из красного кирпича укладывают на обычный глиняно-песчаный раствор (при средней жирности вяжущего и пропорциях 1:2,5 или 1:3), топка и футеровка – на составы на основе огнеупорной глины и шамотной крошки или специализированные сухие клеи, внешняя часть дымохода – исключительно на ЦПС, чистые или с добавками извести. В виде инертного наполнителя применяется мытый и просушенный карьерный песок с размером зерен в пределах 1-1,25 мм, но не мельче.

Для затворения подходит только чистая вода с минимальным содержанием солей и посторонних добавок, ее дозировка подбирается опытным путем. И огнеупорную, и обычную глину предварительно замачивают: на 1-2 дня, с одновременным разминанием комков и процеживанием через сито. Качество и консистенция проверяются визуально, при нормальной жирности мастерок вынимается из смеси чистым, состав не выталкивает воду, не плывет и не рвется при разгребании и удерживается на кельме вплоть до ее поворота наполовину.

Нижние ряды кирпичной кладки требует особого внимания, опытные строители сначала размещают с учетом выбранной схемы без раствора и согласовывают с ней размеры и форму изделий. От фундамента они отделяются 20 мм прослойкой ЦПР на основе ПЦ М400 с песком, смешанных в пропорции 1:3, первая линия выполняется идеально ровной, без отклонений по горизонтали или диагонали. После чего по углам натягивается вертикальный шнур, впоследствии используемый для проверки ровности на каждом ряду без исключений. На участках между футеровкой и остальными конструкциями размещаются защитные экраны и предусматривается зазор для компенсации температурного расширения около 22-25 мм.

Как сложить печь из кирпича своими руками?

Работы начинаются с подбора порядовки, расчета стройматериала и приобретения его с минимальным 10 % запасом. Далее приступают к разметке и подготовке основания. С учетом многотонного веса конструкция из кирпича требует заложения монолитного фундамента глубиной не менее 60 см, расширенного на 10-15 см снизу и размещенного на классическую подушку из утрамбованных слоев песка и щебня толщиной в 10 см и больше. Основание армируется сеткой или каркасом с шагом прутьев 15×15 см и заливается бетоном с маркой не ниже М200.

Раствор заливается послойно, без перерывов, с обязательной выгонкой воздуха и выравниванием верхнего края. Фундамент оставляют для набора прочности на 2 недели как минимум и впоследствии изолируют горячим битумом и 2 слоями рубероида. В конечном итоге между верхним краем основания и нулевым уровнем грунта остается промежуток в 15 см, в дальнейшем закрываемый сплошной кладкой первого ряда. Этап завершают подготовкой и проверкой изделий, компонентов для смеси, металлических элементов (дверец, баков, экранов и плит).

Сборка печки из кирпича выполняется согласно выбранной схеме. Придерживаются следующей последовательности действий:

Заложение первого ряда – исключительно сплошным, с чередованием тычка и ложков.
Формирование зольной камеры начиная со второго ряда. Заложение отверстия под дверцу с 5 мм зазором для компенсации температурного расширения и крепление ее самой с помощью проволоки. На 3 ряду продолжается сплошная кладка и завершается этап сооружения зольника.
На 4 р. приступают к заложению основания топки и устанавливают колосники.
На 5 и последующих вплоть до 9 р. как минимум формируется топочное пространство с одновременным размещением и перекрытием дверцы топливника.
На 10 р. обычно закладываются конструкции для поддержки водогрейного бака или металлические плиты, в дальнейшем массив кирпичной печи возводится согласно выбранной схеме вплоть до горизонтальных перекрытий. При необходимости размещения сплошных рядов под изделиями размещаются тонкие полоски из базальтовой плиты, в нужных местах предусматривается отверстие под дымоотвод.
Приступают к возведению трубы с одновременной закладкой дымовой задвижки. Система доводится до проектной высоты и изолируется на участках контакта с перекрытием кровли.
