Гаражные ворота своими руками — видео по монтажу металлических конструкций для гаража

Для гаража заграждающая конструкция – это важнейшая, необходимая часть, которая в основном и определяет безопасность вашего автомобиля. Установить гаражные ворота можно при помощи услуг профессиональных монтажников или своими руками, и последний вариант всё больше пользуется популярностью. Почему? Ведь это дешевле и надёжнее, и к тому же позволяет легко произвести ремонт случае неисправностей.

Решив заняться установкой ворот в гараж своими руками, большинство людей выбирает распашную конструкцию: во-первых, она самая простая, во-вторых, отлично выполняет свои функции, и, в-третьих, позволяет врезать калитку, окна, установить электропривод словом, сделать практически любые модификации, которые придут вам в голову.

В стандартную конструкцию распашных ворот входят:

• металлический лист;
• профили;
• уголки;
• задвижка;
• петли;
• замки.

Прежде чем приступать к монтажу, сделайте чертёж и рассчитайте, сколько материалов вам понадобится (при этом лучше покупать их с запасом).

Монтаж и установка

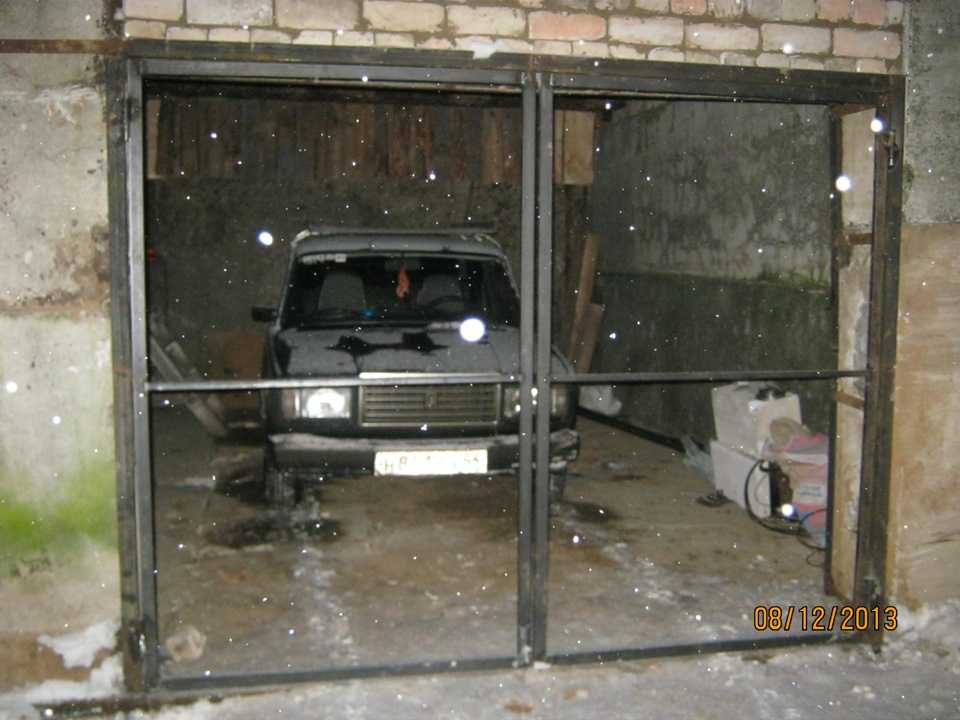

Приступать к процессу изготовления ворот следует со сварки рамы, на которой будут держаться створки. Делают её из металлических заготовок уголка, имеющего квадратное сечение. Не забудьте обработать швы так, чтобы поверхность рамы была ровной, ведь это обеспечит плотное прилегание створок. Обязательно используйте уровень для проверки ровности конструкции и параллельности её элементов.

Теперь можно приступать и к самим створкам. Для них нужен каркас, который делается из профилей. Чтобы створки было удобно открывать, между ними и каркасом должно быть небольшое расстояние. Потом на каркас нашиваются металлические листы, которые должны заходить друг на друга на несколько сантиметров, так что один лист должен быть немного шире другого.

На следующем этапе изготовления металлических гаражных ворот своими руками к полотну и раме привариваются петли (нижняя к раме, верхняя к полотну). После этого можно приварить задвижку и установить замки (сделать петли для навесного или поставить врезной).

Когда всё готово, устанавливается рама: её крепят при помощи металлических штырей, которые потом обрезают и шлифуют. Внутреннюю и внешнюю части конструкции скрепляют пластинами из металла. После этого остаётся только навесить готовые створки, и основная часть работ закончена.

Утепление гаража

Хорошо известно, что через обычный лист из металла тепло уходит довольно быстро, и поэтому именно через ворота теряется большая его часть. Чтобы избежать этого и сохранить помещение отопленным, лучше всего сделать утепление конструкции. Этот процесс не отнимет много времени или средств, зато надёжно защитит гараж от зимних морозов.

Чтобы своими силами утеплить ворота в гараж, на внутреннюю сторону полотна устанавливают обрешётку из дерева. Затем её заполняют одним из теплоизолирующих материалов на ваш выбор: это может быть пенополистирол или минеральная вата. После этого обрешётка сверху покрывается облицовочными плитами или вагонкой.

Как видите, процесс монтажа ворот не так сложен, как может показаться на первый взгляд. Даже если вам все же осталось что-то непонятно, многочисленные видео про установку гаражных ворот своими руками точно разрешат все ваши сомнения. Вопрос, который возникает чаще всего, связан с подбором материалов, ведь купленные у разных производителей детали иногда не подходят друг другу. Наш сайт поможет вам решить эту проблему – на 1vorota.by вы найдёте комплекты для установки, которые полностью сбалансированы и включают всё необходимое для успешной установки. Если же Вы не хотите рисковать или у вас нет времени на самостоятельный монтаж, Вы можете ознакомиться с ассортиментом гаражных ворот на нашем сайте, выбрать подходящий вариант, цветовую гамму и сделать покупку. А наши специалисты произведут доставку и установку за Вас.

Откидные ворота для гаража своими руками + чертежи

Содержание

• Преимущества и недостатки гаражных откидных ворот
• Строим откидные ворота для гаража своими руками
  • Изготовление узлов откидных ворот
  • Сборка и установка откидных ворот
• Заключение

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Заключение

Устройство откидных ворот позволяет сделать их практически из любого материала и любой толщины. После настройки работы подъемного механизма по периметру панели наклеивают уплотнение из мягкой губчатой резины и укладывают утеплитель. В нижней части панели приваривают скобы под установку навесного замка. Срок службы такой конструкции зависит от точности изготовления и может составить не менее 10- 12лет без ремонта.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Идеи переделки гаражных ворот своими руками

Вы можете содержать свой газон в хорошем состоянии, регулярно мыть окна и сажать яркие цветы каждую весну, но каждый раз, когда вы въезжаете на подъездную дорожку, у вас все равно возникает ощущение, что чего-то не хватает. Если вы не в восторге от внешнего вида своего дома, возможно, пришло время переосмыслить привлекательность вашего дома. С этой целью есть определенная область, которую часто упускают из виду, но к которой вы должны быть открыты: дверь вашего гаража.

Это также может вас заинтересовать: Стоимость замены гаражных ворот

Эта выдающаяся деталь экстерьера дает прекрасную возможность добавить визуальный интерес к вашему дому — и хорошая новость заключается в том, что вы можете сделать это самостоятельно. Вот пять крутых идей для преображения своими руками, которые направят вашу творческую энергию в ваши гаражные ворота:

1. Покрасьте ее в яркий цвет

Нанесение нового слоя краски может быть самым простым способом обновить ваши гаражные ворота, но это не так. Это не значит, что это должно быть *просто* и просто. Хотя белый цвет популярен среди домовладельцев и часто сочетается с входной дверью дома, не стоит сразу сбрасывать со счетов другие цвета. Черная краска создает смелый контраст с белым домом. С другой стороны, соответствие цвета экстерьера вашего дома может создать приятный монохроматический вид, который не будет отвлекать внимание от других архитектурных деталей.

Не ограничивайтесь одним цветом. Нанесите контрастную краску на утопленные панели, чтобы создать узор и добавить визуальный интерес. Еще один отличный вариант — двухэтапная краска под дерево, которая создает высококлассный текстурированный вид под дерево.

Какую бы цветовую гамму вы ни выбрали, обычно лучше придерживаться акриловой латексной краски для наружных работ, чтобы обеспечить долговечность и устойчивость к атмосферным воздействиям. Перед покраской дверь следует обработать грунтовкой, предназначенной для материала, из которого изготовлена ​​дверь; Кроме того, используйте малярную ленту, чтобы линии оставались четкими и чтобы краска не растекалась по другим участкам.

2. Оставьте пятно

Простой способ придать гаражным воротам свежий и яркий вид — нанести на них гель для окрашивания. Гелевые красители — отличный выбор для домашних мастеров, потому что они очень просты в использовании и практически не капают. Эти морилки бывают разных цветов, включая оттенки, предназначенные для создания внешнего вида дерева, и их можно использовать на большинстве поверхностей гаражных ворот, включая дерево, стекловолокно, металл и шпон. Кроме того, вы можете выбрать толщину и количество слоев для индивидуальной отделки. А еще лучше: гаражные ворота, окрашенные гелем, сохранят свой привлекательный внешний вид на долгие годы.

Перед окрашиванием всегда начинайте с чистой поверхности. Ржавые поверхности или поверхности с глазурованной отделкой также могут потребовать шлифовки. Во время окрашивания держите под рукой тряпки, чтобы вытирать пятна по мере их появления.

3. Получите немного скина в игре

Если вам нужна самая крутая гаражная дверь в округе, вам могут подойти скины гаражных ворот. Эти панели, иногда называемые накладками на гаражные ворота или гаражными плакатами, представляют собой простой и экономичный способ кардинально изменить внешний вид вашего дома.

Обшивка, разработанная для традиционных металлических дверей, может придать вашему гаражу первоклассный вид дерева за небольшую цену. Если дерево не в вашем вкусе, вы также можете выбрать пейзажи, сезонные сцены и другие уникальные принты, а также выбрать дизайн или заказать собственное произведение искусства для создания уникального вида. А поскольку обшивка гаражных ворот, как правило, магнитная, их легко установить и снять, так что вы можете заменить их в любое время.

4. Подчеркните позитив

Отличный способ повысить привлекательность гаражных ворот — расставить творческие акценты в окружающем пространстве. Это могут быть детали, которые устанавливаются непосредственно на ваш дом, или отдельно стоящие предметы декора, размещенные поблизости. Добавление привлекательности вашей двери гаража с помощью накладок и акцентных элементов может быть особенно эффективным, если в вашем доме есть широкий гараж или несколько дверей. Попробуйте создать уникальный вид для ваших гаражных ворот, включив следующие элементы отделки и акценты:

• Шпалеры, увитые пышной зеленью или яркими цветами
• Накладные перголы
• Столбцы
• Акценты из каменного шпона
• Декоративные кашпо с цветами

5. Направьте свой внутренний мир Пикассо

Если вы хотите создать смелый и причудливый вид для ваших гаражных ворот, дайте волю своему творчеству и подойдите к поверхности, как к холсту. Для уникального образа создайте красочную фреску на всю дверь самостоятельно (или наймите художественного друга или члена семьи). Для более консервативного подхода нарисуйте небольшие изображения, такие как цветы, виноградные лозы, геометрические узоры или фигуры животных на углубленных панелях.

Если вы не любите рисовать в свободной форме, отличной альтернативой станут трафареты. Они недороги, просты в использовании, представлены в широком ассортименте традиционных и современных тем и обычно доступны в вашем местном магазине товаров для рукоделия или товаров для дома.

Работайте с профессионалом

Если ни один из этих вариантов «сделай сам» вам не подходит или если ваша дверь нуждается в капитальном ремонте, возможно, стоит купить новую гаражную дверь. Поскольку средняя одинарная гаражная дверь весит около 125 фунтов, а двойные двери могут весить более 200 фунтов, в зависимости от материала и толщины, их установка может быть практически невозможна для домашнего мастера. Итак, если ваш ремонт гаражных ворот включает в себя планы по установке новой двери, наймите профессионала.

Опытный подрядчик может обеспечить правильное выполнение работы, не жертвуя личной безопасностью и не рискуя нанести ущерб вашему дому. Профессионал может помочь вам сориентироваться в захватывающих сегодня вариантах гаражных ворот, таких как:

• Традиционные ворота для скотного двора для очаровательного деревенского вида
• Не требующие особого ухода двери вагонного сарая из коллекции Clopay Coachman
• Стальные двери каретного двора с рифлеными панелями из коллекции Clopay Gallery
• Стеклянные гаражные ворота, пропускающие много естественного света и защищающие от посторонних глаз
• Раздвижные двери для гаражей с минимальной высотой потолка
• Двери с боковыми петлями в стиле ретро

Ваши гаражные ворота всегда должны выглядеть великолепно и привлекать внимание к вашему дому, но еще важнее, чтобы они правильно функционировали. Такие проблемы, как выравнивание гусеницы и неисправные датчики, могут помешать вашему устройству открывания гаражных ворот

выполнять свою работу должным образом. Покупка плана гарантии на дом может помочь вам подготовиться к непредвиденным затратам на обслуживание дома, например, на ремонт устройства открывания гаражных ворот. Имея план, вы можете просто позвонить на круглосуточную горячую линию, и лицензированный местный подрядчик будет отправлен для устранения проблемы. Узнайте больше о том, что входит в план ремонта дома от HomeServe сегодня.

6 причин, по которым вам следует избегать строительства гаражных ворот своими руками

6 причин, по которым вам следует избегать строительства гаражных ворот своими руками Особенности

• Установка гаража своими руками может сэкономить несколько сотен долларов на оплате труда, но сопряжена с множеством неотъемлемых рисков.

• Для установки современных гаражных ворот требуются специальные инструменты и оборудование.

• Неправильная установка гаражных ворот физически опасна и может привести к дорогостоящему ремонту в будущем.

• Смещенные направляющие гаражных ворот и неправильно откалиброванные датчики безопасности открывают ваш дом для злоумышленников.

• Самостоятельная установка гаражных ворот во многих случаях аннулирует гарантию производителя.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Ваш гараж — это больше, чем просто большая кладовая для инструментов, неисправных приборов и, да, автомобилей. Это один из основных входов в остальную часть вашего дома. Имея это в виду, установка гаражных ворот самостоятельно может сэкономить несколько долларов, но может стоить вам в долгосрочной перспективе. Вот шесть причин, по которым вам следует обратиться к квалифицированному специалисту по гаражным воротам рядом с вами для установки вместо того, чтобы делать это самостоятельно.

1. Требуются специальные инструменты

Вы не можете просто открыть свой ящик с инструментами и установить гаражные ворота, так как для их успешной установки требуются все виды специализированных инструментов и оборудования. Например, вам понадобится система уравновешивающих пружин для подъема двери и торсионных пружинных стержней для создания необходимого натяжения.

Конечно же, современные гаражные ворота также включают в себя надежный электрический компонент. Другими словами, вам также понадобится много оборудования для установки и подключения двигателя, панели управления и многого другого. Все это в дополнение к стандартным инструментам, таким как плоскогубцы, разводные ключи, отвертки и прочные лестницы.

2. Гаражные ворота сложны

Для установки гаражных ворот требуются специальные инструменты и оборудование, поскольку они невероятно сложны, с большим количеством переменных и движущихся частей. Ваша средняя современная гаражная дверь включает в себя множество петель, пружин и электрических компонентов, которые работают в сочетании друг с другом. Одна маленькая ошибка или неправильная деталь приводит к сбою всей системы. Вы будете управлять всеми этими сложными и иногда крошечными компонентами, имея дело с большим весом и громоздким форм-фактором самой двери.

Кроме того, все гаражные ворота разные и подходят для разных домовладельцев. Например, гаражные ворота имеют рейтинг ветра, чтобы выдерживать суровые погодные явления. 3. Неправильная установка опасна По самой своей конструкции пружины гаражных ворот работают под огромным напряжением и давлением. Другими словами, неправильная установка может привести к тому, что дверь опустится в неподходящий момент, что приведет к дорогостоящему ремонту или, что еще хуже, к поездке в больницу. Кроме того, слишком легко неправильно установить направляющие для гаражных ворот или датчики безопасности, что делает главный вход в ваш дом уязвимым для злоумышленников.

4. В конечном итоге вы можете потерять деньги

Установка гаражных ворот стоит в среднем 1200 долларов США, из которых около 300 долларов США составляют трудозатраты. Итак, теоретически установка гаражных ворот своими руками сэкономит вам 300 долларов , но все не так просто. Компании по установке гаражных ворот наладили отношения с производителями компонентов, поэтому они покупают детали дешевле, чем цены, рекламируемые в вашем местном хозяйственном магазине.

Также вопрос ремонта. Некачественная установка в конечном итоге обречена на неудачу, что приведет к дорогостоящему ремонту в будущем. Стоимость для найма специалиста по ремонту гаражных ворот варьируется от 75 до 150 долларов в час. Вы потеряете 300 долларов , которые вы сэкономили на работе, всего за два-четыре часа необходимого ремонта.

5. Вы аннулируете гарантию

Большинство гаражных ворот поставляются с гарантией производителя, покрывающей определенные виды работ по ремонту и техническому обслуживанию. Эти гарантии обычно длятся около пяти лет, но, к сожалению, для установки двери часто требуется профессионал. В этих случаях, если вы выбираете установку своими руками, гарантия становится недействительной.
