Для многих владельцев загородных участков вопрос, как сделать деревянные ворота своими руками в гараже, является загадкой, но поспешим обрадовать читателей, что это вовсе не так – при желании возможно очень многое.

Распашные деревянные ворота для гаража своими руками

Большинство хозяев имеют в запасе такие столярные инструменты, как ножовка, молоток, рулетка и даже электрическая дрель, дисковая пила по дереву (ручная или стационарная) и тому подобное. Так что давайте узнаем, что можно сделать без посторонней помощи(а это очень приличная конструкция) и в дополнение посмотрим по теме видео в этой статье.

Ворота из дерева

Особенности монтажа

Принцип монтажа ворот

• Начнём с того, что смонтировать гаражные ворота из пиломатериалов, это не расчет деревянной лестницы с поворотной площадкой, поэтому здесь всё гораздо проще – здесь не придётся прибегать к каким-либо таблицам и формулам. Основным требованием здесь можно назвать прочность и плотность запорной конструкции и, по возможности, её декоративные качества – для лицевой отделки можно применять самые разные материалы.
• Обратите внимание, что чертежи деревянных ворот для гаража своими руками указывают на наличие опорных столбов и без этого вам не обойтись, так как не рекомендуется всю нагрузку от створки перекладывать на боковину проёма – она может просто разрушится со временем.
• Но если вы по краям вкопаете стояки, закрепив их к стене или даже соединив вверху перемычкой, то эта нагрузка значительно понизится, так как несущим элементом будет вертикальный профиль.

Здесь предусмотрена дверь на одной из створок

• Кроме того, обратите внимание на конструкцию створок – они смонтированы по системе соединённых между собой треугольников, а, как известно, это самая жёсткая фигура, благодаря которой вы избежите сбоя диагоналей. В данном случае вы видите усиленный вариант, то есть, каждая из створок разделена на четыре треугольника, но даже если это будет всего два треугольника (разделение по диагонали), то диагональная деформация щита вам не грозит.

Примечание. Если вы будете делать распашные или деревянные откатные ворота своими руками, то вас, безусловно, никак не устроят щели, которые могут образоваться между досками при усыхании пиломатериалов. Поэтому, вам лучше всего использовать шпунтованную доску, но также это можно делать и в «гладкую фугу», только здесь уже сборка производится по принципу мебельного щита.

Делаем ворота

Проём для створок

Начнём с проёма – безусловно, вы оставили его при строительстве помещения, но теперь вам нужно сделать коробку, которая будет рамой для ваших деревянных ворот, так что вы можете делать её из бруса.

Для стоек по сторонам b₁ и b₂ вам придётся использовать профиль с поперечным сечением не менее 100×100 мм, так как на эти части коробки ляжет основная нагрузка, а вот перемычку между ними можно будет сделать из бруса сечением 100×50 мм.

Комли опор нужно вкопать в грунт и залить бетоном, но кроме этого их ещё нужно будет зафиксировать к участкам стены b₁ и b₂ для создания дополнительной жёсткости. Точно так же вам нужно будет зафиксировать перемычку к притолоке – для этого можно использовать длинные болты сечением 14 мм с пластиковыми дюбелями (для кирпичных или блочных сооружений) или длинные саморезы.

Буква П, которая получается для коробки, должна быть установлена строго по уровню – вертикальному и горизонтальному, чтобы створки ворот точно подходили при закрывании. По периметру коробки нужно будет прикрутить притворную планку – для этого можно использовать брусок 40×40 мм или 50×50 мм – он перекроет зазор, который непременно будет оставаться в закрытом положении.

Подборка досок для щита

Готовый проём, с установленной там коробкой, нужно замерить — деревянные распашные ворота своими руками должны получиться меньше на 10 мм в каждую сторону – этот зазор будет служить деформационным швом, так как древесина будет набухать при сырой погоде.

Точно такой же зазор нужно будет оставлять между створками, а чтобы там не было щели. На одну из половинок прикручивают притворную планку. Как мы уже говорили, сборку щита лучше всего производить из шпунтованной доски, но при этом его лучше делать на 50-60 мм больше в каждую сторону, а лишнее обрезать ручной дисковой пилой или, в крайнем случае, ножовкой.

Толщина доски здесь будет зависеть только от вашего выбора, так как сделать ворота из дерева своими руками можно любой толщины, но при этом, лучше не использовать материал менее 25 мм, чтобы створка не прогибалась, но и не более 40-50 мм, иначе они будут слишком тяжёлыми.

Доски между собой сгоняйте киянкой, чтобы при вхождении шипа в паз не оставалось зазора, но вы также можете использовать доску с односторонним шипом, но при их сборке вам понадобится ровная площадка. Для создания ровной площадки вы можете задействовать такие же доски или брус, сделав из них раму, которая по периметру будет меньше створки, так вы сможете делать щит на ровном месте.

Примечание. В тех случаях, когда используется стыковка в «гладкую фугу», делаете из досок мебельный щит, склеивая их между собой ПВА. Но здесь основной проблемой будут струбцины, так как створки достаточно широкие. Но эти приспособления можно сделать своими руками из обычной верёвки, используя для стягивания петли какой-либо металлический стержень или брусок.

Окантовка щита

После сборки щита разметьте его периметр, чтобы все углы получились точно 90⁰ удобнее всего для этого использовать длинный строительный угольник – отклонений от прямого угла на створке не должно быть вообще.

После расчерчивания, для того чтобы убедиться в непогрешимости своих расчётов, замеряйте диагонали – максимально допустимая разница ±2 мм, но и таких отклонений лучше всего избегать.

Если с периметром всё в порядке, то прикрутите саморезами окантовку, как это показано на верхнем фото – для таких рёбер жёсткости можно использовать ту же доску, из которой сделан щит, только предварительно распустить её по ширине на полосы по 70-80 мм.

Треугольники придадут створке жёсткость

Теперь перейдём к треугольникам и будем делать их из тех же планок, из которых было сделано обрамление, а как это осуществить на практике – хорошо видно на верхней фотографии. Сначала прикладываете одну диагональ и размечаете места среза, затем подрезаете лишнее и прикручиваете её саморезами.

После этого поверх первой, прикладываете вторую диагональ и отмечаете место пересечения, потом разрезаете эту планку пополам и делаете пересекающее ребро жёсткости из двух половинок, прикручивая их по отдельности.

Примечание. Если вы хотите как-то раскрасить створки, то лучше покрасьте щит отдельно, а планки отдельно. Только рейки сначала подрежьте по размерам, чтобы они точно подходили к месту установки.

На створках использованы петли типа «стрела»

Даже если вы производили сборку щитов из дюймовой доски, они всё равно будут тяжёлыми и обычные навесы здесь не подойдут – слишком велика нагрузка на отрыв и нужна большая площадь для фиксации.

Поэтому, лучше всего использовать петли типа «стрела», которые вы видите на гаражных воротах на верхней фотографии. Они не только надёжно будут удерживать массу створок, но и изменят эстетичный вид гаража в лучшую сторону, хотя их цена не так уж и велика.

Заключение

Мы рассказали вам, как правильно сделать деревянные ворота, но это не означает, что перед вами единственно верный вариант их изготовления и навешивания – существуют более сложные конструкции. Но для подъёмных или откатных вариантов лучше использовать материалы, не поддающиеся деформации от влаги – металлический уголок, оцинкованный металл или пластик.

Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

Рисунок 1.

Рисунок 2.

Есть два основных механизма:

• на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом;
• шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Преимущества	Недостатки
Прочность полотна защищает от проникновения воров.	В горизонтальном состоянии уменьшает высоту потолка.
Особенность конструкции позволяет ей переносить разные климатические условия и избежать деформации.	Откидные подъемные ворота подходят для установки в проемах только прямоугольной формы.
Механизм устанавливается как на двойные, так и на простые ворота.	Риск образования щели в промежутке от рамы до полотна.
Утеплителем может служить даже пенопласт	Если утеплитель увеличит тяжесть секций, придется установить противовес.
Предусмотрена автоматизация системы для дистанционного управления, для облицовки подойдут любые материалы.	Ремонт отдельных областей полотна невозможен.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

• молоток;
• болгарка;
• отвёртка;
• дрель;
• свёрла;
• строительный уровень;
• сварочный аппарат;
• маркер;
• гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

• полотно;
• стальной прут;
• швеллер;
• электрический привод;
• деревянные бруски для потолка и для коробки;
• стальные штыри;
• пружина;
• уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

плюсы, инструменты и материалы, изготовление

Если перед гаражом имеется дефицит свободного пространства, то оптимальным решением будет установка ворот подъемного типа. Их главная особенность заключается в том, что при открывании створка поднимается под потолок. Такой вариант более удобен по сравнению с распашными конструкциями. В магазинах можно обнаружить большое разнообразие конструкций подъемного типа от разных производителей.

Однако вовсе не обязательно тратить деньги на покупку магазинного комплекта. Купив необходимые материалы и приложив некоторые усилия, вы сможете своими руками изготовить подъемную конструкцию. Снабдив самодельные ворота автоматическим приводом, у вас появится возможность легко открывать въезд в гараж.

Преимущества подъемных конструкций

Когда на вашем гараже появятся подъемные ворота, изготовленные своими руками, вы сможете оценить их достоинства. К числу самых важных относятся следующие:

• экономия места. Для подъема створок у таких конструкций используется место под потолком, а драгоценные метры в непосредственной близости от входа в гараж остаются свободными;
• створки таких ворот представляют собой цельное полотно, что позволяет обеспечить надежную защиту от проникновения в сооружение для хранения автомобиля посторонних лиц. К тому же у вас будет возможность утеплить шторки, чтобы обеспечить более комфортную температуру даже в холодное время года. В большинстве случаев владельцами для утепления используется такой популярный материал, как пенополистирол;
• владелец гаража имеет возможность установить систему автоматического привода, что позволит легко открывать ворота в гараж. Отметим, что систему подъема, работающую в автоматическом режиме, можно установить не только в одинарных, но и в двойных гаражах;
• у подъемных конструкций может быть абсолютно любая внешняя отделка. Здесь все во многом зависит от ваших предпочтений. Правильно подобрав материал, можно получить ворота эстетичного вида, которые станут прекрасным дополнением к вашему гаражу.

Распространенные ошибки

Сделать консольные откатные ворота своими руками несложно. Но если упустить из вида какие-то моменты, можно в конечном итоге получить конструкцию, которая через какое-то время будет работать некорректно.

Распространенные ошибки:

1. Неправильно были сделаны замеры, которые отразились на габаритах откатных ворот.
2. Был неправильно залит фундамент под роликовые каретки. Особое внимание стоит уделять глубине заложения. Мелкозаглубленная конструкция в процессе пучения грунта начнет деформироваться и смещаться. Это гарантия, что ворота по роликам не смогут перемещаться.
3. Если противовес был сделан коротким. Равновесие – важный показатель работы ворот откатных. Если вес полотна не сбалансировать, то вся конструкция будет “клевать носом”. Такое положение может отразиться на роликах, которые будут подвергаться большим нагрузкам на изгиб.
4. Полотно ворот должно быть жестким. Только так можно противостоять деформациям, которым подвергается конструкция под действием ветра и нагрузок. Поэтому ребра жесткости – важный элемент. Без них ворота делать нельзя.
5. Нельзя монтировать ролики без регулировочной площадки.
6. Сечение опорного рельса должны соответствовать длине ворот и их массе. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых кареток.

Простота конструкции откатных ворот таит в себе множество нюансов, от которых зависит качество работы изделия. Пренебрегая каким-то из них, можно потерять вложенные в постройку деньги. Ведь неправильная работа и эксплуатация приводит к появлению неприятных моментов, которые в будущем приводят к поломкам.

А как считаете вы, лучше проверенная годами классика в виде распашных ворот, или откатные ворота? Поделитесь своим мнением в комментариях. Сохраните статью в закладках, поделитесь ею в социальных сетях.

Чертежи, устройство, принцип действия

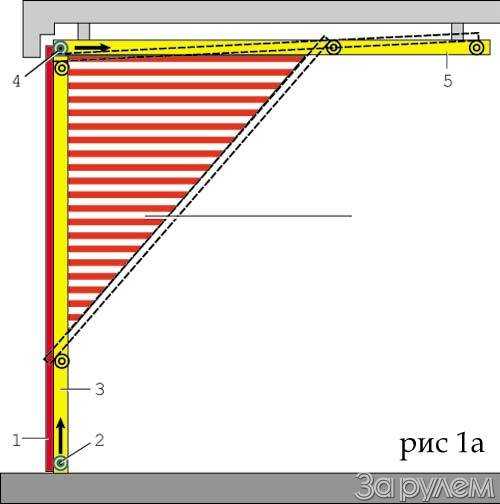

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Требования к полотну

Надежные откатные ворота для гаража можно соорудить самостоятельно, если следовать технологии. Чтобы конструкция не создавала проблем в процессе эксплуатации и реже требовала ремонта, следует оборудовать ее в соответствии с определенными требованиями. Для этого существует несколько правил:

• Ворота должны быть максимально устойчивыми и жесткими, чтобы во время движения створка не деформировалась.
• Следует учесть массу ворот, чтобы они не оказались слишком громоздкими.
  ​Внимание! Полотно должно сохранять форму, не прогибаясь под своим весом. Для этого создают жесткую раму.
• Для створки следует приобрести качественные металлические элементы, не пораженные коррозией. В этом случае ворота прослужат намного дольше.

• Ширину створки рассчитывают по такой формуле – П+200 мм. Здесь «П» представляет собой ширину проема. К этому значению дополнительно добавляют 200 мм, чтобы перекрыть проем с каждой стороны на 10 см.
• Оптимальной шириной противовеса является 50% от ширины проема. Если сделать его меньше, механика может быстро выйти из строя в результате износа деталей.
• Учитывая, что парусность створки для откатных ворот довольно большая, необходимо учесть ветровые нагрузки в процессе установки. Обшивку следует сделать прочной, чтобы она не прогибалась даже при сильном ветре. Однако лучше не увеличивать общую массу полотна, чтобы не увеличивать нагрузку на роликовые опоры.

От боковых зеркал автомобиля до боковых краев проема должно оставаться 40-50 см с каждой стороны.

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

• Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
• Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Редко применяется для частного гаража. Таким приводом оснащены ворота автобусных, троллейбусных гаражей, промышленные ангары.

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Самый часто встречаемый вариант в частном секторе, гаражных кооперативах.

Механизм состоит из:

• пружин;
• роликов;
• рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих.

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий. Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной. В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Калитка в откатных воротах

Установить калитку в откатных воротах – предложение заманчивое, но такое решение связано с целым рядом неприятных нюансов:

1. Входить в такую калитку неудобно. Это связано с высотою нижней части каркаса, через которую придется перешагивать. Велосипед или тележку втаскивать через такую калитку очень неудобно.
2. Войти в калиточный проем высокому человеку тоже проблема, придется сильно наклоняться.
3. Вырезанная часть снижает жесткость воротной конструкции.
4. В калитку откатных ворот устанавливают два типа ручек: утопленную, она же скрытая, или небольших размеров. Обе – не самый удобный вариант.

Поэтому к воротам откатного типа лучше устанавливать калитку, расположенную рядом, как отдельный функциональный элемент.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной
Помогла ли вам статья?

Этапы строительства

Подъемные ворота в гараж из профилированной трубы изготавливаются с соблюдением следующих этапов:

• подготовка и сбор рамы;
• установка роликов;
• изготовление створки;
• крепление дополнительных элементов.

Эти этапы четко объясняют, как изготовить подъемные ворота в гараж. Далее, каждый из перечисленных этапов будет рассмотрен подробнее.

Изготовление рамы

Основой, на которой будет происходить закрепление изготавливаемой конструкции, является рама. На неё будет приходиться большая часть нагрузки всей конструкции. Процесс создания таких ворот в гараж начинается с её изготовления.

В списке, который мы привели выше, указаны деревянные бруски. Их использование для создания рамы является самым недорогим и простым вариантом ее изготовления. Если у вас имеется финансовая возможность, то вы можете сделать не деревянную, а металлическую конструкцию, которая будет более надежной.

Используя бруски, необходимо собрать коробку. Для того чтобы обеспечить надежность их соединения, используют металлические уголки или же пластины. Нижнюю планку следует заглубить в пол на 2 см. Этот момент необходимо принимать во внимание, когда начнётся процесс сборки. Когда коробка будет скручена, необходимо провести её контрольную проверку. Потом готовую раму необходимо установить в проем, а после этого проверить положение по вертикали и горизонтали.

В том случае, если рама располагается правильно, можно заниматься её закреплением при помощи анкеров. Для этого используют металлический крепёж длиной от 30 см. Металлические штыри берут из расчета один анкер на один погонный метр. После завершения фиксации рамы можно выполнять установку горизонтальных направляющих, которые будут располагаться под потолком.

Установка роликов

После завершения процесса установки рамы можно переходить к следующему этапу — крепить кронштейны для роликов. Чтобы ворота не цеплялись, необходимо поступить следующим образом: верхние кронштейны следует закрепить немного глубже по сравнению с нижними. Для надежного крепления рельс используют болты. На этом этапе очень важно точно вымерить уровень. Установка фиксаторов производится на краях рельс. Их основная функция заключается в удерживании роликов, что позволяет находиться полотну конструкции в открытом положении.

Подготовка створок

Щит, который будет выступать в качестве створки ворот, можно изготовить, используя самые разнообразные материалы. По той причине, что он будет выступать в качестве защиты гаража, а также подвергаться воздействию атмосферных осадков, для его изготовления лучше всего выбирать надежные и устойчивые к факторам внешней среды материалы.

Створку можно изготовить на основе каркаса из деревянных брусков, а снаружи обшить его металлическим листом. Хорошим вариантом будет создание створки из цельного металлического листа. Также можно взять металлические профили и изготовить из них раму, которая потом обшивается металлом. Финишным наружным слоем створки может выступать любой материал, в том числе и пластик. Обшив щит слоем утеплителя, створкам ваших ворот будет обеспечена защита от низких температур.

Для того чтобы ворота были более практичными и не приходилось их открывать каждый раз, когда вы хотите попасть в гараж, можно сделать калитку. Ее можно использовать для входа в гараж, при этом у вас отпадет необходимость в полном использовании конструкции.

Отдельные владельцы гаражей в створке таких ворот устраивают ещё и окно. Если у вас возникнет такое желание, то выполнить эту задачу будет не очень сложно. После того как щит будет полностью готов, его необходимо установить на направляющие, а затем останется провести проверку работоспособности механизма.

Дополнительные элементы

Установка дополнительных элементов — завершающий этап монтажа ворот в гараже. К их числу можно отнести ручки, замки и щеколды, используемые для фиксации ворот. Ручки необходимы для того, чтобы было удобнее открывать и закрывать створки ворот.

Когда они будут установлены, вам не придется каждый раз, используя ворота, цепляться за край створки. Удобнее всего открывать ворота будет в том случае, если вы расположите ручку в нижней части щита. Причём ее можно установить не только снаружи, но и изнутри. Если вы свои ворота снабдите и калиткой, то внутри можно сделать щеколду. В этом случае она обезопасит от посягательства посторонних хранящееся в гараже имущество.

Используя такой прием, створку можно будет открыть только изнутри. Такое решение можно использовать в том случае, если гараж является пристройкой к дому, и между этими сооружениями в качестве соединительного элемента выступает дверь. В случае если гараж располагается отдельно, но калитка отсутствует, следует подумать об установке замков. Если купить специальные у вас нет возможности, то вы можете повесить обычные механизмы. Для их размещения необходимо установить дужки, которые закрепляются на полотне и наружной стороне вертикальной рамы.

В завершении работ выполняется отделка конструкции. Ворота необходимо обработать защитными средствами, выполнить окрашивание и закрепить наружные отделочные материалы для придания конструкции привлекательного вида.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Рекомендуют ставить в сочетании с автоматикой, чтобы в случае сбоя или отсутствия электроэнергии всегда получалось попасть внутрь помещения.

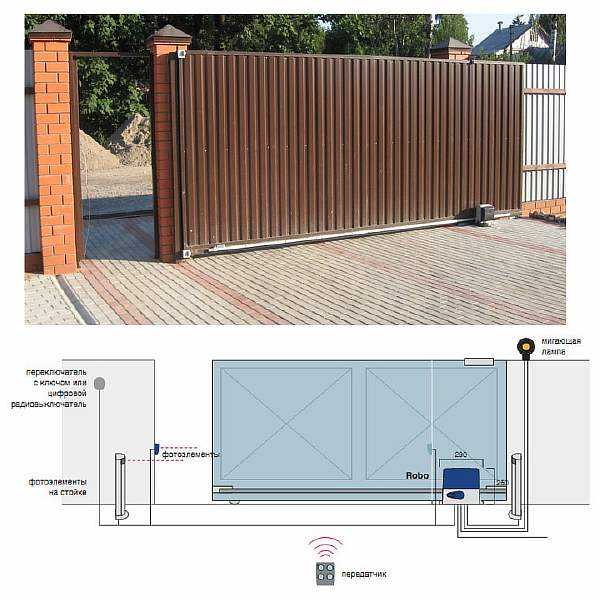

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Особенность электропривода подъемных ворот ‒ при закрытии срабатывает блокировка, поэтому открыть вручную створку снаружи или изнутри помещения не выйдет.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

• Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
• Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
• Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

• На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
• Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Пользуется наибольшим спросом. Система управления оснащена специальным блоком, который принимает сигнал при нажатии кнопки на пульте. Полученный сигнал приводит в действие створку.

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Выводы

При создании откатных гаражных ворот следует позаботиться о нескольких нюансах – расчет полотна, отделка проема, заливка фундамента подготовка комплектующих и защита ворот. При детальном разборе таких особенностей работы можно соорудить надежную конструкцию.

Рекомендуемые записи

Подъемные ворота своими руками
Раздвижные ворота для дома

Подъемные ворота для гаража

Автоматика для ворот своими руками

Ворота секционные для гаража

Ворота для гаража распашные

Изготовление створки

Створка откатных ворот состоит из каркаса и заполнения. Для рамы подбирают профиль 60х40 мм. Толщина стенки труб должна быть больше 1,5 мм. Это относится не только к проемной части конструкции, но и к противовесу. Внутренние горизонтальные и вертикальные элементы можно изготовить из трубы сечением 40х20 мм. Их устанавливают, чтобы увеличить жесткость конструкции, а также для фиксации обшивки. Для гаража лучше выбрать профлист. Обшивку прикручивают к каркасу болтами.

Монтаж

Еще до монтажа конструкции обозначают линию, по которой будет двигаться створка. Для этого натягивают бечевку на высоте 20 см. Необходимо оставить пространство от ответного столба – 30 см. После этого каретку с роликами устанавливают на подставку регулируемого типа и замеряют касательную для передней кромки опоры. При этом следует отступить от закладного на 16 см.

Важно! Горизонтальность конструкций откатного типа выставляют только для их закрытого положения.

Для грамотной установки ворот следует подогнать чертеж под габариты конструкции. На всех этапах работы следует сверять результаты со значениями, указанными в чертеже.

Чтобы сборка конструкции не вызывала затруднений, следует придерживаться определенной последовательности работ. Сперва устанавливают ролики на банкетку (закладной), а потом – заправляют в них направляющую балку. Роликовые тележки приваривают к закладному элементу. Затем необходимо отрегулировать полотно по уровню и закрепить на нем верхние ролики.

После устанавливают на приемный столб нижний и верхний улавливатели. При оборудовании ворот системой автоматики следует подготовить створку для монтажа проводов и блока управления.

Почему не распашные?

Преимущества

Каждый волен решать, какой вариант будет лучшим для него. Просто оцените и проанализируйте преимущества откатных ворот:

• Отсутствие радиуса открытия. Это хорошо, когда пространство ограничено, например, соседний двор располагается очень близко.
• Защита от случайного удара при порывах ветра. Это неприятная ситуация, после которой придется потратить некоторую сумму денег на исправление вмятины и покраску авто.
• При правильном монтаже срок службы значительно выше, чем у распашных.
• Меньшая вероятность перекоса.
• Обеспечат большую безопасность, т.к. взломать их значительно тяжелее, чем распашные, которые просто можно срезать с петель.
• При таком устройстве легче произвести очистку снега для того, чтобы открыть ворота. Ведь территория при этом меньше, чем в случае с распашными.
• Если они задуманы как автоматические, то механизм для раздвижных ворот значительно проще в эксплуатации и дешевле, чем в случае со створчатыми.
• Меньшая нагрузка на опорные точки.

Все несовершенно, поэтому есть и свои слабые стороны:

• Относительная сложность монтажных работ.
• Стоимость выше, чем в случае со створчатыми (не всегда).
• Необходимость наличия свободного пространства в сторону открытия ворот.
• Необходимость подготовки дополнительной площадки.
• Недостаточная теплоизоляция.

Защита от взлома

Для защиты сдвижных гаражных ворот подходят вертикальные запоры, утапливаемые в специальные пазы. Простым решением является изготовление шпингалетного засова сдвижного типа.

Для создания такого механизма понадобится отрезок трубы, в котором прорезаны отверстия. В трубу помещают арматуру. У такого запора есть несколько недостатков. К примеру, полотно будет сложно притянуть к раме. Чтобы сделать прилегание более плотным, следует проделывать все операции вручную, что требует больших усилий.

Лучше выбрать засовы винтового типа. Они хорошо притягивают полотно, а в случае двойной резьбы выполняют функцию запорного устройства. При создании защитных элементов ворот следуют единственному правилу – механизм не должен мешать функционированию конструкции.

Общие проблемы с воротами гаража

Гаражные ворота ведут довольно простую жизнь. Вверх, вниз, вверх, вниз, снова и снова, год за годом — пока вдруг они не работают так, как должны. К счастью, эта простая функция обычно обеспечивает относительно простой ремонт. Однако иногда даже надежные старые гаражные ворота приходят в негодность или нуждаются в капитальном ремонте.

Базовое обслуживание и быстрые исправления

Если ваши гаражные ворота в данный момент ведут себя хорошо, вы, вероятно, сможете поддерживать их в рабочем состоянии почти бесконечно, если будете следовать простой процедуре осмотра и обслуживания. Эти же советы могут также исправить проблемы, которые только начинают появляться:

• Осмотрите ролики и гусеницы на двери гаража. Если вы не можете вспомнить, когда в последний раз чистили их, сейчас самое время почистить ролики и гусеницы хорошей щеткой и смазать ролики и оси. Подшипники на роликах также могут изнашиваться; замените любые ролики, которые не работают плавно.
• Затяните крепеж . Направляющие, которые направляют ролики на подъемных гаражных воротах, собираются в секции и крепятся к гаражу скобами. Убедитесь, что секции надежно закреплены, а винты и болты, удерживающие кронштейны, затянуты.
• Проверьте тросы и шкивы. Гаражные ворота со спиральным приводом имеют тросы и шкивы, которые со временем могут изнашиваться. Изношенные тросы и поврежденные шкивы необходимо заменить — эту работу лучше всего делать профессионалам.
• Проверка баланса двери. Ворота гаража должны подниматься и опускаться с усилием всего в несколько фунтов. Если пружины изнашиваются и теряют свою упругость, электропривод гаражных ворот может потребовать дополнительных усилий, чтобы поднять дверь. Это может быстро изнашивать двигатель открывателя. Замена изношенных пружин обычно является работой профессионального техника.
• Проверка функции автореверса устройства открывания двери. Устройство открывания гаражных ворот предназначено для автоматического открывания и подъема ворот, если они встречают препятствие на пути вниз к полу. Если эта функция больше не работает должным образом, тяжелая дверь представляет угрозу безопасности, и устройство открывания двери следует отремонтировать или заменить.

Если ни одно из этих решений не решит ваши проблемы, или если вы предпочитаете просто позволить кому-то возиться с дверью, подумайте о том, чтобы позвонить хорошему специалисту по установке и ремонту гаражных ворот.

Вот некоторые другие распространенные проблемы с гаражными воротами, которые вы можете решить самостоятельно.

Шумная дверь гаража

Шумные гаражные ворота вызывают всевозможные проблемы, особенно для тех, кто вынужден спать над гаражом или рядом с ним. К счастью, большинство шумных гаражных ворот можно починить, сочетая плановое техническое обслуживание и замену нескольких деталей. Если основные советы по обслуживанию, описанные выше, не помогают успокоить шумную гаражную дверь, возможно, дверные петли нуждаются в замене.

И ролики, которые ходят в металлических гусеницах, также могут постепенно изнашиваться и становиться шумными, когда их подшипники перестают плавно вращаться.

Замерзшие гаражные ворота

Именно в самые холодные дни года вы больше всего нуждаетесь и цените удобство быстрого открывания и закрывания гаражных ворот. К сожалению, это именно тот день, когда сырость и холод могут усложнить задачу. По данным компании Overhead Door, гаражные ворота могут примерзнуть к полу и действительно примерзают к нему. Иногда это просто незначительная ледяная связь между ними, которую можно разорвать, когда вы нажмете кнопку открытия.

Но если дверь отказывается открываться с первой попытки, не поддавайтесь желанию продолжать стучать по кнопке автоматического открывания. Это, вероятно, вызовет более серьезную проблему с устройством открывания гаражных ворот, включая, помимо прочего, сорванные шестерни, сломанные пружины и сгоревший двигатель устройства открывания.

Вместо этого попробуйте другие методы, которые могут разорвать замороженное соединение между дверью и полом. Например, вы можете использовать тепловую пушку или фен, чтобы растопить лед и освободить дверь. Стандартные антиобледенительные средства также могут работать. И если вы будете осторожны, чтобы не повредить дверь или уплотнение в нижней части двери, вы можете использовать плоскую лопату или аналогичный инструмент, чтобы отколоть лед.

Как только вы откроете дверь, уберите воду, лед или снег с пола под дверью гаража. Сохранение этой области сухой предотвратит замерзание в будущем.

Битое стекло

Поскольку большинство дворов развлекаются игрой, в том числе бейсбольными мячами и другим спортивным инвентарем, неудивительно, что двери гаража время от времени получают разбитое стекло. Независимо от причины, важно быстро отремонтировать стекло, поскольку разбитое стекло в гараже — это проблема безопасности, проблема безопасности и приглашение для каждой птицы и насекомого по соседству поселиться в вашем гараже. К счастью, заменить оконное стекло несложно. Методы точно такие же, как и при замене остекления в окне дома.

Вопросы безопасности

Подъемные ворота гаража весят сотни фунтов, а двери, которые не обслуживаются должным образом или оснащены старыми автоматическими открывателями гаражных ворот, могут быть бомбами замедленного действия. Слишком распространены трагические истории о гаражных воротах, которые ранили или даже убили детей или домашних животных, оказавшихся под закрывающейся дверью. Современные автоматические устройства открывания дверей с механизмами автоматической остановки и автореверса значительно сократили количество таких несчастных случаев, но несчастные случаи все же могут произойти, если дверь и механизм открывания двери не обслуживаются должным образом.

Когда устройство для открывания гаражных ворот очень старое или не работает должным образом, установка нового устройства для открывания — это не только удобство, но и вопрос безопасности семьи.

Вопросы безопасности

В гараже, который вы считаете само собой разумеющимся, скорее всего, хранятся инструменты и предметы домашнего обихода на тысячи долларов, не говоря уже о вашем автомобиле.

Тем не менее, это пространство, как правило, довольно легко проникает злоумышленникам. Безопасность гаража можно значительно улучшить, установив современный механизм открывания гаражных ворот с вращающимися цифровыми кодами, который может помешать даже самым технически подкованным грабителям.

Неисправный механизм открывания гаражных ворот

Хотя больше внимания уделяется входной двери, для многих из нас фактическое приход и уход обычно происходит через гараж. А это значит, что мы зависим от открытия и закрытия двери гаража всякий раз, когда нажимаем кнопку. Таким образом, когда открыватель гаражных ворот решит взять выходной, он может оставить вас на улице, возможно, во время дождя или снежной бури. Хотя они могут показаться сложными, есть несколько простых действий, которые домовладельцы могут предпринять для диагностики и устранения распространенных проблем с открыванием гаражных ворот.

Изношенные пружины

Гаражные ворота уравновешиваются пружинами растяжения или торсионными пружинами, соединенными с тросами и шкивами. Эти пружины противодействуют весу двери и позволяют поднимать и опускать ее всего за несколько фунтов силы вручную или с помощью электропривода гаражных ворот. Но эти пружины находятся под постоянным давлением и со временем изнашиваются. Когда устройство открывания гаражных ворот начинает с трудом открывать дверь или когда вы начинаете замечать, что поднимать ее вручную довольно тяжело, скорее всего, пружины износились и их необходимо заменить.

Замена пружин гаражных ворот — это работа, которую многие домовладельцы доверяют профессионалам, поскольку пружины находятся под значительным давлением и могут привести к травме, если вы не знаете, что делаете.

Изношенная дверь гаража

При правильном уходе гаражные ворота могут прослужить 50 и более лет, но при небрежном обращении они могут выйти из строя в течение 10 или 15 лет, и в это время не остается другого выбора, кроме как заменить их. Скорее всего, вы решите заменить дверь из эстетических соображений, потому что вам просто надоел ее внешний вид и вы хотите изменить стиль.

Покупка новых гаражных ворот — не особенно простой процесс, отчасти потому, что у нас нет большой практики в этом, и не так много источников достоверной информации для потребителей. Это помогает разделить процесс на этапы, ища ответы на эти вопросы:

• Сколько стоят гаражные ворота?
• Какие есть варианты материалов?
• Гаражные ворота какого стиля лучше всего будут смотреться в моем доме?
• Как получить лучшее предложение по установке?

Умная гаражная камера | мойQ

Простой способ следить за своим гаражом.

Добавлено в корзину

Товар не добавлен в корзину

MYQ-SGC1WCH

$99,99

Купить сейчас → Купить сейчас → Купить сейчас → Купить сейчас → Купить сейчас → Купить сейчас → Купить сейчас →

закрыть

МОДЕЛЬ : MYQ-SGC1WCH

Простая установка

Эта камера для гаражных ворот оснащена магнитным основанием и технологией Bluetooth, которая обеспечивает быструю установку и подключение для дополнительного удобства и безопасности.

Управление через смартфон

Встроенная технология myQ для наблюдения за гаражом из приложения myQ в любое время и из любого места.
                                                                                                                       0003

Широкоугольная камера 140⁰

Получайте оповещения и записи в формате Full HD 1080p при обнаружении движения. Предназначен для работы в экстремальных климатических условиях.


Простота настройки, широкий обзор с телефона. Так здорово получить доступ к прямой трансляции с камеры на телефоне. Где бы вы ни находились, вы можете спокойно проверить камеру и посмотреть, что происходит.
— JNM1967, Голландия, Мичиган

Настройка приложения и учета прошла очень легко и быстро. [Я] могу войти в систему где угодно через свой смартфон и видеть все в гараже и то, что происходит… отличное дополнение к вашему гаражу для душевного спокойствия.
— Vertigo 41004, Dallas, TX

Действительно надежное оборудование, специально разработанное для гаражных условий. Выглядит намного надежнее, чем обычная внутренняя камера, и имеет расширенные температурные характеристики, чтобы соответствовать условиям гаража.
— Xeon852, Бостон, Массачусетс

Камеру было невероятно легко настроить и использовать. У меня все заработало за 5 минут. Дает хорошую четкую картинку. Вариант связи действительно отличный, чтобы видеть и слышать, что происходит.
— MLSJCM, Уолтем, Массачусетс

Это было очень легко установить и использовать. Все, что мне нужно было сделать, это добавить его в приложение MyQ, ввести пароль от WIFI, и он заработал. Дает мне хороший обзор того, что происходит в моем гараже, где бы я ни находился.
— tszellers, Goodyear, AZ

Установка была очень простой и заняла менее пяти минут. Магнит в основании камеры очень сильный и надежно прикреплен к устройству открывания гаражных ворот. Камера дает очень четкое изображение того, что она видит.
— Терри39, Summerfield, FL

Мне нравится эта камера. Простота установки с приложением проста. Картинка очень четкая и имеет хороший широкий угол обзора. Идеально подходит для наблюдения за приходом и уходом из гаража. Кроме того, упаковка на высоте. Очень высокое качество.
—Карл, Солсбери, Северная Каролина

Узнайте о многих способах, которыми домовладельцы используют myQ, чтобы жить проще.

Исследуйте истории

Что такое камера myQ Smart Garage Camera™?

Камера Smart Garage — это камера Wi-Fi®, которая подключается к вашей домашней сети Wi-Fi. Это позволяет вам видеть и слышать, что происходит в вашем гараже, из любой точки мира с помощью вашего смартфона. Камера оптимизирована для гаражных условий. Он рассчитан на широкий диапазон температур, имеет широкий динамический диапазон (WDR) для высококонтрастных сцен и оснащен магнитным основанием, поэтому его легко прикрепить к металлической крышке любого устройства открывания гаражных ворот с подключением myQ®.

Нужен ли мост или концентратор для использования камеры myQ Smart Garage?

Нет. Камера Smart Garage подключается напрямую к домашней сети Wi-Fi. Затем к нему можно получить доступ с помощью приложения myQ.

Как камера myQ Smart Garage Camera работает с доставкой Amazon Prime в гараж?

Вы получаете уведомление от приложения myQ, когда дверь вашего гаража открывается курьером Amazon. Вы также можете увидеть, что ваша доставка была безопасной и успешной, с помощью Smart Garage Camera.

Могу ли я использовать Smart Garage Camera без доставки в гараж?

Да. Вы можете в любое время просмотреть бесплатное живое видео с камеры Smart Garage, чтобы убедиться, что члены вашей семьи благополучно вернулись домой.

Сколько стоят подписки на видео?

• 7-дневный тарифный план хранения видео 3 долл. США в месяц или 30 долл. США в год



• 30-дневный тарифный план хранения видео 10 долл. США в месяц или 100 долл. США в год

Как установить камеру Smart Garage?

Умная гаражная камера имеет магнитное основание, поэтому ее легко прикрепить к металлической крышке любого открывателя гаражных ворот, подключенного к myQ. Вам понадобится сильный сигнал Wi-Fi в вашем гараже, чтобы подключить Smart Garage Camera к myQ через домашнюю сеть Wi-Fi.

Где я могу получить дополнительную поддержку для камеры myQ Smart Garage Camera?

Support.chamberlaingroup.com

---

Если вам нужна помощь в установке продукта или устранении неполадок, посетите сайт технической поддержки Chamberlain Group.

Get support

†Not intended for guests under the age of 16.

Garage Door Install — Bilder und Stockfotos

454Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 454

установка гаражных ворот Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

hebetore дер гараж. — установка гаражных ворот, фото и фото

Hebetore der Garage.

Мастер установки Hebetore der Garage.

Professional Automatic Garagentorantrieb Reparatur Service-Techniker-mann arbeiten — Установка гаражных ворот Stock-fotos und Bilder

Professionelle Automatic Garagentorantrieb Reparatur Service-Te und repariert sie während der Installation.

arbeiter wartung Устройство для открывания ворот гаража — установка гаражных ворот фото и фотографии

Arbeiter Wartung Устройство для открывания ворот гаража

Ein Arbeiter ersetzt das fahrende Auto an einem riemengetriebenen Garagentoröffner.

автоматический гаражный механизм schließen. hebetore der гараж. — установка гаражных ворот фото и фото

Automatischer Garagentormechanismus schließen. Hebetore der…

установка гаражных люков. nahaufnahme von lift-system in metall-profil — установка гаражных ворот стоковые фотографии и изображения

Инсталляция Garage Türen. Nahaufnahme von Lift-system in…

Ручной датчик заднего хода гаражных ворот — установка гаражных ворот Фото со стока и фото

Ручной датчик заднего хода гаражных ворот

Вы можете установить его в гараже. — установка гаражных ворот с фотографиями и изображениями

Die Arbeiter installieren Aufzugstore in der Garage.

Мастер установки Hebetore в гараже.

reparaturwerkstatt гараж türöffner. гаражный ремонт, гаражный ремонт. — установка гаражных ворот стоковые фотографии и изображения

Reparaturwerkstatt Garage Türöffner. Garagentorersatz,…

auftragnehmer zu reparieren und ersetzen garantor. гараж-тюр-монтаж. — установка гаражных ворот с фотографиями и изображениями

Auftragnehmer zu reparieren und ersetzen Garagentor. Garage-Tür-Mo

Устройство открывания гаражных ворот sicherheit датчик обратного хода — установка гаражных ворот стоковые фото и изображения

Устройство открывания гаражных ворот Anpassen Sicherheit датчик обратного хода

гараж и дом — установка гаражных ворот стоковые фото и изображения

Гараж и дом

Auftragnehmer Reparatur Garantor Federn. гараж, гараж тюр Федерн, гараж тюр эрзац, тюрдихтунг, гараж тюр ремонт. гараж для ремонта. — установка гаражных ворот фото и фото

Auftragnehmer Reparatur Garagentor Federn. Гараж, Garage Tür…

гараж türen установка. дрели arbeiter ein loch für den bolzen — установка гаражных ворот стоковые фото и фотографии

Установка Garage Türen. Сверла Arbeiter ein Loch für den…

techniker mann — установка гаражных ворот фото и фото

Techniker Mann

automechaniker, der an einem auto in der werkstatt arbeitet — установка гаражных ворот, стоковые фотографии и изображения

Nahaufnahme Seitenansicht der Garagentor gewickelte Feder

handwerker, die befestigung der fenster mit schraubendreher — установка гаражных ворот стоковые фотографии и изображения

Handwerker, die Befestigung der Fenster mit Schraubendreher

arbeiter geöffnet während der install einer гаражные ворота — установка гаражных ворот стоковые фотографии и сборка

Arbeiter geöffnet während der install einer гаражные ворота

mechaniker, der ein bremslicht an der heckklappe eines autos installiert — гаражные ворота установка стоковые фото и сборка

Mechaniker , der ein Bremslicht an der Heckklappe eines Autos…

auftragnehmer инсталляция гаражнтор веттершуц гараж türdichtung. ersetzen sie garage-tür-dichtung. — установка гаражных ворот стоковые фотографии и изображения

Auftragnehmer Installation Garagentor Wetterschutz Garage Türdicht

гаражный инсталлятор в доме бакштайна. — установка гаражных ворот фото и фото

Garagentor in Backstein Haus Neubau installieren.

Automatischer Garagentüröffner Motor an der Decke — Установка гаражных ворот со стоковыми фотографиями и изображениями0002 Zwei Mechaniker, умереть в einer Autowerkstatt arbeiten und…

auftragnehmer installieren гараж nebenan. — установка гаражных ворот фото и фото

Auftragnehmer installieren Garage nebenan.

автоматический гараж türöffner мотор на палубе. хаутна. — установка гаражных ворот фото и фото

Automatische Garage Türöffner Motor an der Decke. Гаутна.

arbeiter, der autofensterfolie anbringt — установка гаражных ворот стоковые фото и изображения

arbeiter, der Autofensterfolie anbringt

автоматический гараж — установка гаражных ворот фото и изображения

Автоматический гараж

Wand und Tor 3D Illustration ремонт системы открывания гаражных ворот. — установка гаражных ворот фото и фото

Auftragnehmer Garagentorantrieb installieren. Reparieren Sie…

reparatur Automaticisches tor ferngesteuert. вартунгсконцепт. — установка гаражных ворот фото и фото

Автоматический ремонт Tor ferngesteuert. Wartungskonzept.

Blau gestreifte tür в Аугсбурге — установка гаражных ворот, фото и фото

Blau gestreifte Tür в Аугсбурге

ремонт и ремонт автоматических деталей — установка гаражных ворот, стоковые фото и изображения weg-pflaster und kunststoff dachrinne rohre. austausch und reparatur гараж türverkleidungen. — установка гаражных ворот стоковые фото и фото

Garagentor für zwei Autos mit Weg-Pflaster und Kunststoff…

installieren sie neue haus garantor. установка гаражных ворот. — установка гаражных ворот фото и фото

Installieren Sie neue Haus Garagentor. Установка гаражных ворот.

КИЕВ, УКРАИНА — 02 сентября 2014 г.: Installieren Sie ein neues Garagentor. Гарагентор-Установка.

Junge hausbesitzerin steht während des wintersturms vor der hausgarage in manteljacke mit zwei dachziegelscheren, die schäden untersuchen — установка гаражных ворот стоковые фотографии и изображения

Junge Hausbesitzerin steht während des Wintersturms vor der. ..

auto fenster färben — установка гаражных ворот стоковые фотографии и изображения — установка гаражных ворот стоковые фотографии и сборка

Установка гаражных ворот, ремонт с люфтунгсанлаге,…

Установка гаражных ворот из металлического профиля и монтаж в гараже. federspannung hebt abschnitt гараж türverkleidung, der motor nicht gesamte gewicht zu heben. — установка гаражных ворот стоковые фотографии и изображения

Auftragnehmer Installation Garage Tür Metall Profil Posten…

berufsarbeiter installieren гаражные ворота в новом доме — установка гаражных ворот стоковые фото и изображения

Berufsarbeiter installieren Garagentore an neuem Haus

auto fenster färben — гаражные ворота установка стоковые фото и изображения

Auto Fenster Установка гаражных ворот Färben

. arbeiter ein lineal verwenden, um correkte install der metallprofil überprüfen — установка гаражных ворот фото и фото

Установка гаражных ворот. Arbeiter ein Lineal verwenden, гм…

garagentorfedern und garagentor hochhebesysteminstallation — garage door install stock-fotos und bilder

Garagentorfedern und Garagentor HochhebesystemInstallation

auftragnehmer die installation garage tür metall profil pfosten riegel und frühjahr einbau- und frühling spannung hebt abschnitt garage türverkleidung, der motor nicht zum gesamtgewicht heben. — установка гаражных ворот стоковые фотографии и изображения

Auftragnehmer die Installation Garage Tür Metall Profil Pfosten…

auto fenster färben — установка гаражных ворот стоковые фотографии и изображения

Auto Fenster Färben

Mann, der die Fenstertönung am Auto installiert.

Гараж с автоматической рулонной системой. — установка гаражных ворот с фото и фото

Garagentor с автоматической системой Rollensystem.

Пульт дистанционного управления — установка гаражных ворот фото и фотографии

Пульт дистанционного управления

Auto Fenster Färben — установка гаражных ворот стоковые фото и изображения

Auto Fenster Färben

Mann, der die Fenstertönung am Auto installiert.

Панель гаражных ворот эрзац. гараж-тюр-монтаж. — установка гаражных ворот стоковые фотографии и изображения

Панель гаражных ворот Эрзац. Гараж-Тюр-Монтаж.

КИЕВ, УКРАИНА — 02 сентября 2014 г. : Austausch der Garagentorverkleidung. Гарагентор-Установка.

установка стоек гаражных ворот и пружин, сборка innen — установка гаражных ворот сток-фото и сборка

установка стоек гаражных ворот рельсов и пружин, сборка innen

manueller kabelbetriebener gardenn-türöffner innen nach außenansicht — установка гаражных ворот сток-фото и сборка

Manueller kabelbetriebener Garagen-Türöffner innen nach Außenansic

гараж, 3D-иллюстрация — установка гаражных ворот, фото и изображения

Garagentor, 3D-иллюстрации

автоматические ворота для гаража

auto fenster färben — установка гаражных ворот, фото и изображения

Auto Fenster Färben

«Mann, der die Fenstertönung am Auto installiert. Um weitere AUTO REPAIR Fotos zu sehen, нажмите Sie bitte auf das Banner unten.»

fernbedienung автоматическая электрическая установка. kabelführung und verdrahtung aus nächster nähe. setup-konzept — установка гаражных ворот стоковые фото и изображения

Fernbedienung автоматическая электрическая установка Tor. Kabelführ

Garagentore nach dem unfall repariert, neu Missierte Hubtüren für die einfahrt von autos — установка гаражных ворот стоковые фотографии и изображения установка гаражных ворот и сверление отверстий для крепления пружин гаражных ворот. — установка гаражных ворот, стоковые фотографии и изображения

Garagentor Installation & Ersatz. Installieren Sie Гаражные ворота и…

auto fügt die membran — гаражные ворота, установка стоковых фото и изображений

Auto fügt die Membran

der master montiert einen metalltürrahmen, bohrt löcher in den kasten und die wand zur montage. — Гаражные ворота установить стоковые фото и изображения

Der Master montiert einen Metalltürrahmen, bohrt Löcher in den…

Der Master montiert einen Metalltürrahmen, bohrt Löcher in die Box und die Wand für die Montage.2020

haus reparatur-logo. Эмблема проекта hausrenovierung. wrack-werkzeug-символ. вартунгсдинццайхен. isoliertes гаражный символ.
