Откатные ворота своими руками чертежи схемы эскизы конструкция

Дизайн и функциональность приусадебного участка будут незаконченными без забора и въездных ворот. По их внешнему виду складывается первое впечатление о хозяине дома. Профессиональный чертеж откатных ворот помогает воплотить в жизнь эту сложную конструкцию, ведь при наличии нужных инструментов ее изготовление – дело времени. Чертеж ворот

Достоинства и отрицательные стороны

Выбор моделей – это не только вопрос престижа. У конструкции есть много положительных характеристик. Кроме привлекательного дизайна и надежности, это:

Бесшумное и быстрое открывание/закрывание калитки и створок.
Компактность.
Уход и профилактика (чистка мусора, льда и снега) практически не нужны. Необходимо только периодически обслуживать ходовые механизмы.
Длительная эксплуатация, надежность конструкции, металлических узлов и деталей.
Оборудование автоматикой и сенсорными датчиками обеспечивает комфортное пользование.

Схематическое устройство

Основные недостатки:

Для габаритных автомобилей необходимо немалое пространство для въезда, что повышает стоимость устройства.
Металлическая конструкция обязательно монтируется на монолитную железобетонную платформу.

Типы откатных ворот

Консольная модель – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные ворота, чертеж которых представлен на рисунке выше, отдают предпочтение простоте и дешевизне комплектующих. Консольный тип

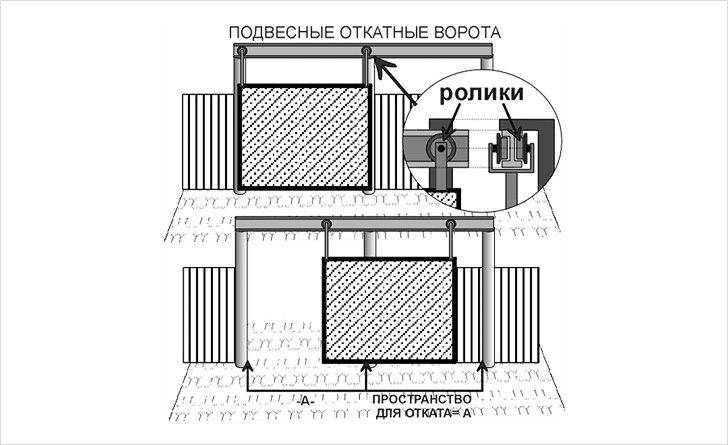

Подвесные раскатные ворота часто устанавливают не при въезде на участок, а в гаражах, больших хозяйственных помещениях, где можно воспользоваться ограничителями или крышей для монтажа конструкции.

Раздвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может не поместиться по высоте при въезде во двор. Общая схема Яксель, чертеж ворот подвесных

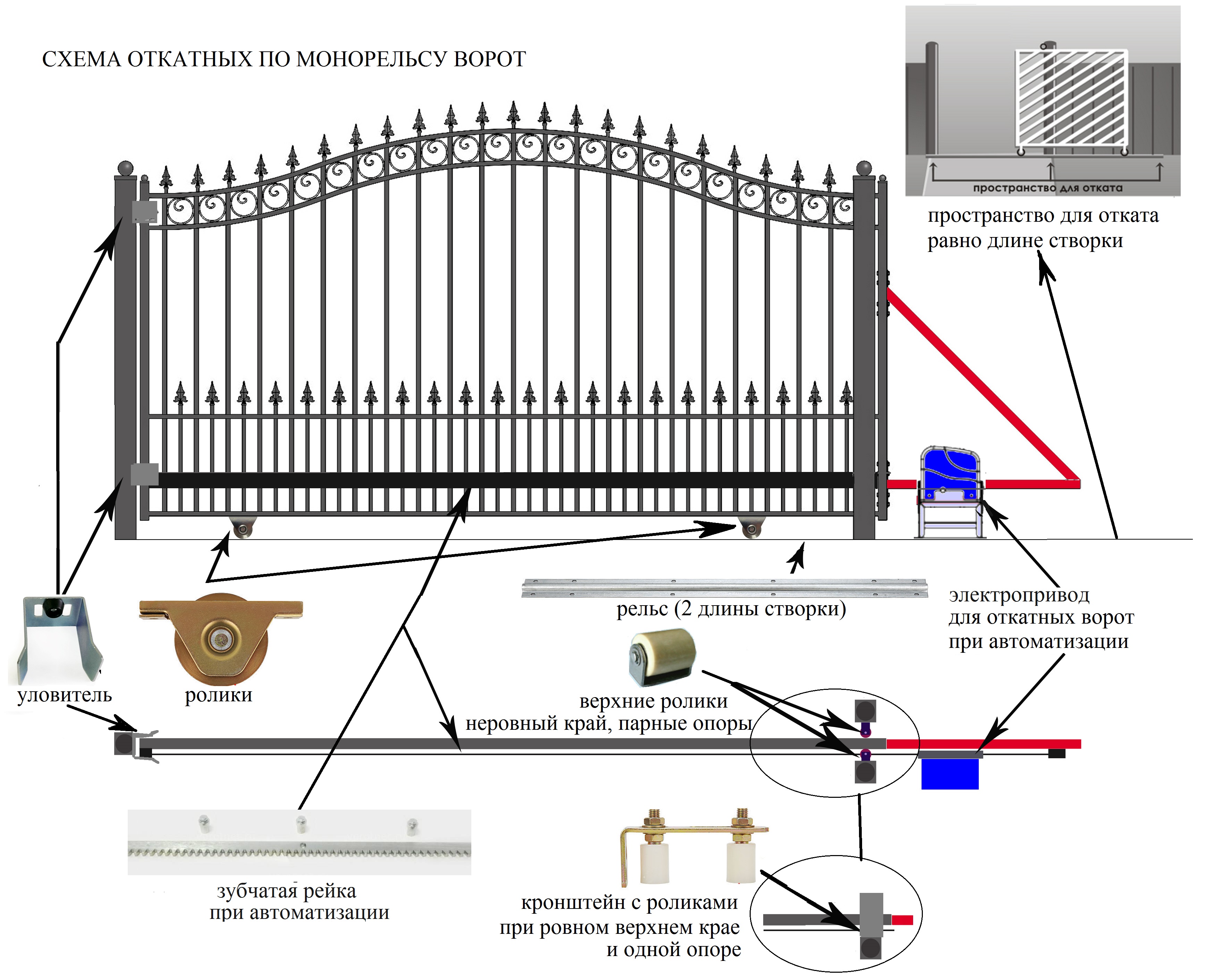

Колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически чистить механизмы и устройства, чтобы поддерживать их работу и не допустить коррозии металла. Колесные ворота

Исходя из особенностей участка, регулярности пользования автомобилем, а также финансовых возможностей легко подобрать оптимальную конструкцию.

Узлы и фурнитура

Перед тем как сделать сдвижные ворота своими руками, необходимо приобрести комплектующие. Среди них:

Направляющая стальная балка-рельс. Она должна иметь поперечное сечение 71 х 65 мм и длину ≥ 6 м. Толщина самых тонких ее стенок – от 3,5 мм.
Каретки, необходимые для свободного движения ворот.
Концевые ролики с ловушками, стопорящими полотно в определенном месте и удерживающими его в направляющей рельса.
Заглушки и ограничители, которые предохраняют от грязи, льда, снега и другого уличного мусора.

Фурнитура

Набор деталей и узлов откатных ворот подбирается исходя из общей массы полотна. Например, при размере не более 4 м нужна фурнитура, которая выдержит нагрузку до 0,5 т. При пятиметровой длине – 0,6 т и далее по нарастающей.

Конструкция и устройство

Зона ответственности ворот – это свободное передвижение полотна, допуск авто во двор, защита от несанкционированного проникновения. Перед тем как устанавливать ворота откатные своими руками, проверьте чертежи и эскизы на соответствие конкретным условиям местности.

Основные характеристики и параметры проема для въезда рассчитываются исходя из габаритов транспортного средства. Например, средняя высота легкового автомобиля – 1,4 м, газели – 2,5 м, КАМАЗа – 2,9 м. Максимальный угол заезда – 45⁰. То есть между опорами ворот и крайними точками машины должно сохраняться расстояние ≥ 0,3 м, желательно, с учетом свойств грунта, – 0,5-0,6 м. Таким образом, пролет должен быть не менее 5 м.

Конструкция ворот

Ширина въезда – это не величина проема. Длину сделайте больше на 40-45% ширины, чтобы перекрыть образующуюся щель между ограждением и самим полотном.

Практические схемы отражают простоту конструкции, в основе которой лежит монолитная платформа из армобетона. Между опорами монтируется каркас и уловители, а рама собирается при помощи сварки. На нее крепится профнастил. Конструкция снабжается ручкой или полотно открывается автоматически – при помощи сенсорных, контактных или бесконтактных герметизированных датчиков (герконов) и электропривода, которым можно управлять дистанционно (из дома или автомобиля). Монтаж

Как устанавливаются ворота

В одиночку с установкой такой массивной конструкции не справиться – понадобится два-три помощника. Заранее нарисованные эскизы помогут правильно составить смету и рассчитать все проектные параметры. Сэкономить на ограждении можно при отдельном бетонировании консоли и опор для ловушек. Но при таком подходе нужно знать свойства земли, пучение, глубину промерзания почвы, подвижки грунта, чтобы со временем точность попадания створки в уловители не нарушилась.

Первый этап – роется траншея по ширине опор на глубину промерзания почвы. Если грунт пучинистый, плавучий или супесчаный, сделайте запас фундамента по глубине в 15–20%. На дно траншеи укладывается песчано-щебневая подушка с высотой слоя 10-20 см, которая защищает бетон от влаги и разрушений. Фундамент

В траншее самым простым способом монтируется армокаркас – стержни Ø 6-10 мм втыкаются в почву на глубину до 50 см и увязываются мягкой проволокой – сварку применять категорически не рекомендуется.

На него устанавливается металлическая закладная из швеллера, перевернутого вниз и уложенного по уровню, чтобы не допустить перекоса полотна. К этому швеллеру крепится каретка.

Затем уже готовые опоры устанавливаются на свои места. Если столбы будут изготавливаться вместе с опалубкой, то в ней предусматривают основание под консоли. Удобнее опалубку собирать из деревянных материалов, так как ее конструкция может иметь сложную геометрическую форму.

При заливке бетона его нужно сразу штыковать, чтобы выпустить воздух. Также необходимо следить за тем, чтобы раствор не попал на швеллер. Бетон будет схватываться около 20 суток, причем первые 2-3 дня его периодически смачивают, чтобы не допустить растрескивания верхнего слоя. Сварка

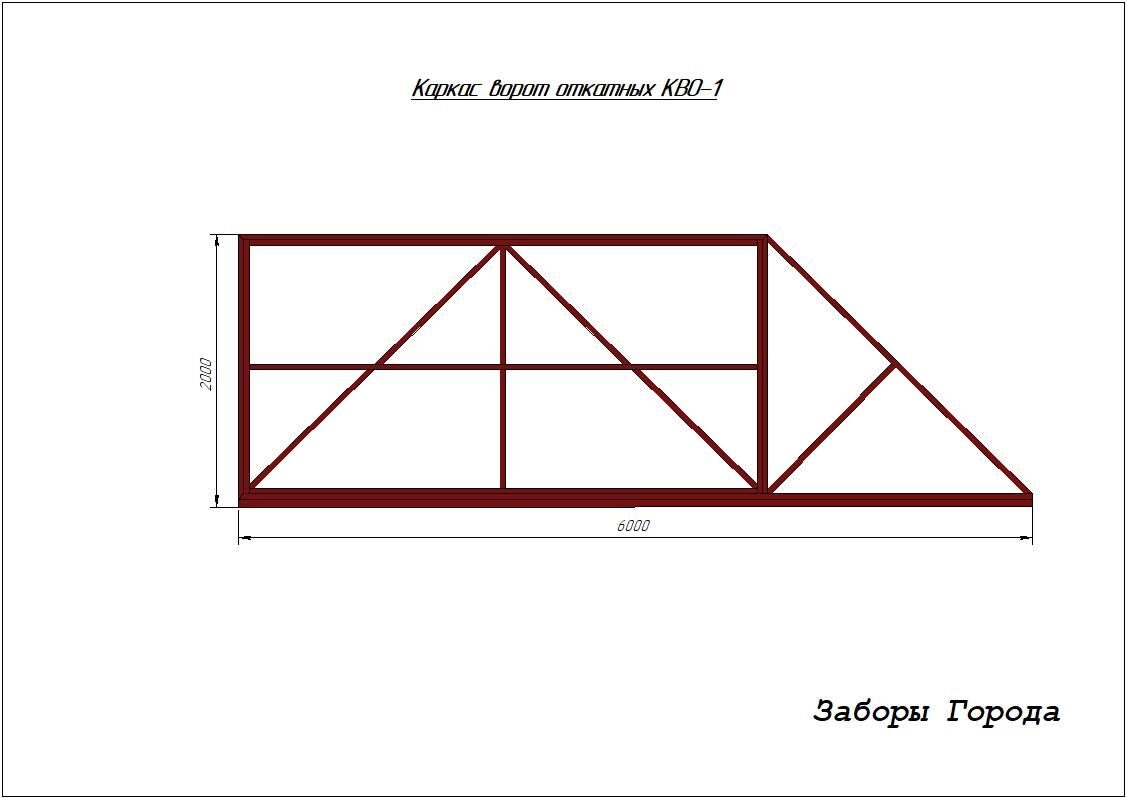

Рама делается сварной, из прямоугольного профиля с элементами усиления. Внутреннее усиление представляет собой трубы Ø 30-40 мм. Первыми на эскиз, разбитый на грунте, укладывают те, по которым примеряют профиль и сваривают раму. Трубами, приваренными по диагонали, ее усиливают после того, как обозначен основной вид ворот.

Фото готовой конструкции

Сварка осуществляется прихваткой через 30 см. Направляющий рельс приваривается к нижней части рамы. Обшивку делают в последнюю очередь – после установки ворот на место и проверки работы. Всю конструкцию зачищают от окалины и ржавчины и покрывают грунтовочным составом.

Уловители и каретки на опорах крепятся анкерными болтами. Затем полотно надевается на каретки и обваривается прихваточным швом. Полностью конструкцию обваривают после того, как полотно прошло проверку на точность установки.

Профнастил к раме необходимо крепить саморезами с резиновыми или силиконовыми прокладками, чтобы через отверстие атмосферная влага не разъедала полотно. Шаг крепления рассчитывается конструкции индивидуально – каждые откатные ворота имеют собственный чертеж.

конструкция, чертежи, эскизы, фото. Схема откатных ворот сделать самому своими руками с размерами

Изготовление откатных ворот значительно отличается от создания обычных систем открывания проходов в стенах или заборе. Для этого требуется дополнительное оборудование и применение специальных методик монтажа. Поэтому схема откатных ворот имеет свои конструктивные особенности, зависящие от конкретного места монтажа, назначения и принципа реализации механизма открывания.

Преимущества

Популярность таких систем напрямую связана с конструкцией. Дело в том, что она позволяет максимально экономить пространство. Типовая схема откатных ворот предполагает смещение двери вдоль стены, а значит, не требуется большого промежутка в области их работы. Учитывая это, на некоторых производствах или на промышленных объектах установка таких систем является обязательной. Также, благодаря особенностям конструкции и использованию специальных механизмов, именно в таких воротах проще всего реализовать механическое открывание и его дистанционный контроль.

Важным фактором, который является одним из решающих при выборе таких конструкций, является то, что их можно использовать, не выходя из машины. Не нужно самостоятельно выполнять открывание и последующую фиксацию створок, что сильно раздражает некоторых водителей. Это очень удобно, особенно при плохих погодных условиях.

Недостатки

Обычная схема откатных ворот требует наличия пространства вдоль стены или забора, которое необходимо для размещения створки. Также такие конструкции отличаются некоторой сложностью при изготовлении, что порой сказывается на стоимости работ. При этом могут потребоваться дополнительные материалы для реализации механизма перемещения. Подбирать конструкцию необходимо под конкретное место монтажа. Многие типовые решения могут просто не подходить к определенным участкам, хотя стоит рассмотреть отдельно все типы таких ворот, чтобы показать их основные характеристики.

Консольные ворота

Такие системы предполагают наличие специальной направляющей, которая обычно крепиться в нижней части на стене и именно она служит опорой для перемещения полотна. Такая схема откатных ворот своими руками изготавливается проще всего. Это довольно простая конструкция, которая очень распространена. Она позволяет использовать транспорт любой высоты и не имеет никаких ограничений. Однако при этом придется потратиться на длину полотна и изготавливать специальный фиксирующий портал даже на противоположной стороне от механизма проезда. Также к их недостаткам можно отнести высокую парусность, хотя при создании небольшого въезда это практически незаметно.

Подвесные ворота

Данные конструкции обычно устанавливают там, где уже есть ограничение въезда по высоте. Дело в том, что механизм их открывания располагается на специальном рельсе, сверху въезда. Это очень важно учитывать еще на стадии проектирования, поскольку необходимо принимать во внимание возможность проезда транспорта с большими габаритами. Типовая схема откатных ворот своими руками составляется довольно просто. Достаточно рассчитать принцип крепления верхней направляющей и уже на ней располагать сам механизм подвески. Чаще всего эти конструкции монтируют в пролетах между цехами или внутри больших помещений. Это позволяет сразу решить проблему с габаритами транспорта и использовать только достоинства этих систем.

Колесные ворота

Такие конструкции чаще всего используют при создании широких пролетов. Обычно схема и чертеж откатных ворот с размерами создается приблизительно. Дело в том, что окончательные замеры подвижного механизма лучше всего производить уже после монтажа рельса, по которому и будут ездить колесики. Эта конструкция считается менее практичной, поскольку даже незначительные препятствия или засоры на полу могут сказаться на качестве работы. Однако если необходимо создать довольно широкий пролет и нет возможности использовать подвесную систему, то этот вариант изготовления может показаться самым лучшим.

Чертеж

Если учесть все особенности разных конструкций, то можно понять, что необходим индивидуальный подход, чтобы создать откатные ворота своими руками. Конструкция, чертежи, схемы или эскизы, взятые с других объектов, могут не подойти к конкретному пролету или не соответствовать требованиям конечного пользователя. Поэтому профессионалы сначала рекомендуют подходить к данному вопросу исходя из потребностей и личных предпочтений.

Прежде всего определяют принцип работы конструкции и на основании этих данных делают чертеж полотна. Обычно при этом делают довольно прочный каркас, а его длину увеличивают на 40%. Это необходимые затраты, которые позволяют скрыть щель между створкой и стеной и при этом придают изделию дополнительной прочности.

Когда создается конструкция откатных ворот схемы или чертежи делают с учетом приобретения готовых узлов. К ним могут относиться рельсы, ролики или другие элементы заводского изготовления. Поэтому прежде чем приступать к работе, очень важно сразу уточнить о наличии этих узлов и узнать все их параметры. Это же относится и к автоматизированной системе открывания, которая может иметь свои особенности монтажа и поэтому нуждается в детальном отображении на чертеже.

Подготовка опорных столбов и основания

Данный этап считается очень важным, поскольку от него зависит не только качество конструкции, но и срок эксплуатации, который будут иметь откатные ворота. Фото, схема или чертеж в этом процессе не помогут, потому что нужно учитывать индивидуальный ландшафт местности. При этом сразу стоит отметить, что опорные столбы с устройством запирания и уловителем лучше всего делать на одном монолитном основании. Это позволит избежать перекосов, которые происходят из-за неравномерного проседания грунта. Такой своеобразный фундамент лучше всего делать на глубину промерзания земли с учетом самой почвы.

Сначала выкапывают траншеи под сами столбы и соединяют их между собой.
На следующем этапе делают песочную подложку, в которую можно добавить небольшое количество щебня.
Если планируется установка системы автоматического открывания, то сразу лучше сделать подвод кабеля и других управляющих проводов.
Далее производят армирование, а в соединяющую траншею укладывают швеллер вверх плоской стороной. Он послужит основанием для рельсы или подвижной каретки. На данном этапе выполняют с использованием уровня, чтобы не допустить перекоса, который скажется на работе конструкции.
Затем производят бетонирование. При этом очень важно добиваться максимального удаления воздуха во время заливки. Поэтому некоторые мастера предпочитают использовать специальные вибраторы, которые погружают в раствор.
Устанавливать опорные колонны ворот нужно только после полного застывания бетона. Обычно их делают из кирпича, сразу проводя проводку и устанавливая посадочные места для фиксации металлических элементов.

Подбор фурнитуры

Создавая откатные ворота, чертежи, схемы, эскизы, конструкция или инструкция которых предполагает использование дополнительной фурнитуры, очень важно правильно подобрать все необходимые элементы. Они должны соответствовать один другому и подходить для решения конкретных задач. Учитывая это, профессионалы рекомендуют приобретать готовые комплекты. В них входят все необходимые узлы, позволяющие реализовать конкретный тип устройства с минимальными затратами. К таким элементам обычно относятся, ролики, тележки, концевики, уловители и направляющие рельсы. Это основные детали, создавать которые самостоятельно очень дорого и не имеет смысла.

Изготовление каркаса полотна и несущей рамы

Обычно для этих целей используют профильную трубу с прямоугольным сечением 60х30. Однако делая откатные ворота своими руками, чертежи, схемы или эскизы могут предполагать применение и других материалов. Стыковку всех элементов выполняют с использованием сварки. Усиливающий каркас можно делать из трубы 40х20. При этом очень важно чтобы он наваривался прямо по внутреннему периметру с ребрами жесткости и распорками.

Таким же способом изготавливают и несущие рамы. Однако они не нуждаются в усиливающем каркасе. Достаточно просто установить ребра жесткости и дополнительные распорки. После этого конструкцию красят и фиксируют на стену.

Установка основных узлов

На данном этапе может потребоваться электрическая схема откатных ворот и инструкция по монтажу такого оборудования, как ролики, каретки или направляющие. Все узлы устанавливают на свои места с учетом их конструктивной особенности и способа крепления. Чаще всего используют саморезы, предназначенные для работы с металлом или болтовые соединения. Некоторые специалисты рекомендуют сначала выполнить предварительный монтаж с последующей подгонкой всех деталей на месте. После этого можно будет произвести окончательную фиксацию.

Когда все узлы установлены на каркас, то можно монтировать раму для полотна на ее несущую конструкцию. Тут также необходимо подгонка с использованием уровня. Дверное полотно должно быть смонтировано идеально, поскольку только так можно добиться правильной работы изделия и продлить срок его эксплуатации.

Установку систем управления и механического открывания выполняют в соответствии с их инструкцией по монтажу. При этом также нужно учитывать специфические особенности каркаса и опорных элементов.

Обшивка

Когда создаются откатные ворота схема, чертежи и эскизы обычно предполагают использование металлического профиля для обшивки. Дело в том, что данный материал имеет относительно небольшой вес, хороший внешний вид и является очень практичным. Его фиксируют с использованием специального крепежного материала в виде саморезов. Некоторые мастера предпочитают приобретать уже окрашенные листы, для которых существуют особые крепления. Их стоимость обычно выше, но внешний вид подобных изделий просто потрясающий. Также стоит отметить и тот факт, что заводское окрашивание намного качественней и прослужит довольно долго. При этом стоит обратить внимание и на изделия с нанесенными рисунками, которые придадут конструкций своеобразный стиль и уникальность. Однако следует помнить, что стоимость таких металлических листов профиля довольно высока.

Вывод

На основании изложенного выше материала можно сделать вывод о том, что схема откатных ворот создается индивидуально. При этом обязательно необходимо учитывать тип реализации процесса перемещения полотна и наличия управляющих систем. Также важно уделить внимание изготовлению самой конструкций, поскольку она должна быть не только прочной, но и обладать небольшим весом. Поэтому к качеству подбора материала стоит подходить очень ответственно и без лишней экономии.

чертежи, схемы, эскизы конструкций. Как собирать и монтировать — Cтроительство загородных домов, благоустройство территории, заборы, ворота

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

опора или тележка – на две опоры устанавливается консольная часть;
направляющая балка – принимает на себя нагрузку веса ворот;
нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
верхний ловитель – снижает уровень парусности конструкции;
съемный ролик – является опорой для края ворот в то время, когда они закрыты;
верхний фиксатор или кронштейн – не дает створке уходить вбок;
подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6

Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

Создание фундамента.

Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.

Монтаж самих ворот и ответного столба.

Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Схема подготовки проема для установки откатных ворот

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.

Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.

Болгарка и набор дисков – для нарезания металлических заготовок.

Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Швеллер 200 мм укладывается вплотную к столбу

Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером.

Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.

Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Схема монтажа откатных ворот на винтовых сваях

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Подробная схема монтажа роликовых ворот с калиткой

После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

Последовательность действий выглядит так:

Полотно снимается с роликовых тележек.

Тележки снимаются с регулировочных площадок.

Площадки привариваются к закладному элементу.

На площадках закрепляются роликовые тележки.

На тележки задвигается полотно ворот.

Ворота закрываются.

При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

Пример установленных откатных ворот на участке

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Установка концевого ролика на откатные ворота

Полезный совет! В зимний период внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того чтобы этого не происходило, с внутренней стороны ворот приваривается заглушка несущего профиля.

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

Конструкция верхнего ловителя с роликами

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Схема установки нижнего уловителя

Окрашивание ворот

При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Окрашивание продлит срок службы ворот и защитит их от коррозии

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.

Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.

Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Статья по теме:

Ворота своими руками. Чертежи, фото и видео. Описание процесса самостоятельной установки. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

Полезный совет! Выбирая автоматику для ворот, рассчитывайте на максимальную нагрузку на механизм, а также на самые суровые погодные условия в вашем регионе.

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель	Особенности
Hormann	Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group	Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК	Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan	Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей.

Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.

В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

Большинство моделей не предусматривает наличие калитки, т.

е. заходить через такие ворота можно, только открывая их полностью.

Откатные ворота забирают пространство у забора.

Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Ворота Всем! — распашные ворота чертежи схемы эскизы конструкция

Бюджетные ворота и калитки:

1. ВСЕ ВОРОТА ПОЛНОСТЬЮ УКОМПЛЕКТОВАННЫЕ, ПОКРАШЕННЫЕ В ВЫБРАННЫЙ ВАМИ ЦВЕТ, ГОТОВЫЕ К МОНТАЖУ.
2. В КОМПЛЕКТАЦИЮ ВОРОТ ВКЛЮЧЕНЫ ПЕТЛИ, НИЖНИЕ И ВЕРХНИЕ ЗАСОВЫ, НАЩЕЛЬНИКИ.

В КОМПЛЕКТАЦИИ КАЛИТОК УЧТЕНЫ: ЗАМОК «ЭЛЬБОР», РУЧКИ, ПЕТЛИ.
3. ЦВЕТ НА ВЫБОР: ЧЕРНЫЙ, ШОКОЛАД, ЗЕЛЕНЫЙ, ВИШНЯ. ПОКРАСКА КУЗНЕЧНОЙ КРАСКОЙ «ЦЕРТА-ПЛАСТ» или «KOVALI»
4. ИМЕЮТ ЛЕГКИЙ ВЕС, ПРИ УСТАНОВКЕ АВТОМАТИКИ МОЖНО ИСПОЛЬЗОВАТЬ НЕ ДОРОГОЙ МЕХАНИЗМ.
5. ВСЕ ВОРОТА МОЖНО СДЕЛАТЬ ОТКАТНЫМИ, ОДНИМ ЩИТОМ В ПРЯМОУГОЛЬНОМ ВАРИАНТЕ.
6. В ЛЮБЫЕ ВОРОТА МОЖНО ВРЕЗАТЬ КАЛИТКУ (+ СТОИМОСТЬ КАЛИТКИ)
7. ПОКРАСКА «ХАММЕРАЙТ» — ДОПОЛНИТЕЛЬНО (РАСЧЕТ В КАЛЬКУЛЯТОРЕ )
8. ОТВЕТНЫЕ ЧАСТИ (ДЛЯ КИРПИЧНЫХ СТОЛБОВ), МЕТАЛЛИЧЕСКИЕ СТОЛБЫ РАССЧИТЫВАЮТСЯ ДОПОЛНИТЕЛЬНО РАСЧЕТ В КАЛЬКУЛЯТОРЕ
9. ВОЗМОЖНО ИЗГОТОВИТЬ ВОРОТА ПО ВАШИМ РАЗМЕРАМ (РАСЧЕТ В КАЛЬКУЛЯТОРЕ )
10. РАЗМЕРЫ ВОРОТ И КАЛИТОК ДАНЫ ПО КРАЯМ ПОЛОТНА. ТРЕБУЕТСЯ УЧИТЫВАТЬ ЗАЗОРЫ 20ММ ДЛЯ МЕТАЛЛИЧЕСКИХ СТОЛБОВ, 120ММ ДЛЯ КИРПИЧНЫХ СТОЛБОВ.
11. МОНТАЖ ВОРОТ И КАЛИТОК ОСУЩЕСТВЛЯЕТЯ ПО МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ (СТОИМОСТЬ МОЖНО РАССЧИТАТЬ В КАЛЬКУЛЯТОРЕ )
12. ДОСТАВКА «ДО ДВЕРИ» ПО ВСЕЙ РОССИИ (РАССЧИТЫВАЕТСЯ ДОПОЛНИТЕЛЬНО МЕНЕДЖЕРОМ)

Ворота и Калитки с листом 2мм

Все ворота укомплектованы и покрашены в выбранный вами цвет, готовые к монтажу
2. В комплктацию ворот включены петли, нижние и верхние засовы, нащельники. В комплектации калиток учтены замок эльбор, ручки, петли, нащельник.
3. цвет на выбор: черный, шоколад, зеленый, вишня. Покраска кузнечной краской «церта-пласт»
4. Ворота имеют прочный каркас проф 50х50 и лист 2мм.
5. Все ворота можно сделать откатным в прямоугольном варианте или арочного типа.
6. Во все ворота можно врезать калитку (+ стоимость калитки).
7. Покраска: «Хаммерайт» — дополнительно (расчет в калькуляторе).
8. Ответные части для кирпичных столбов, металлические столбы, расчитываются дополнительно (расчет в калькуляторе). 9. Возможно изготовить ворота и калитки по вашим размерам (расчет в калькуляторе)

Персональный сайт — Комплектующие откатных ворот украинского производства. Фурнитура для откатных ворот Запорожье. Цены. Киев. Откатные ворота своими руками. Комплектующи

Мы рады приветствовать Вас на нашем сайте посвященному доступной по цене комплектации для самостоятельного производства откатных ворот консольного типа.
В нашем интернет-магазине Вы найдете все необходимое для того чтобы сделать откатные ворота своими руками.

Этот сайт предназначен в первую очередь для тех кто хочет сделать откатные ворота, забор, калитку или распашные ворота своими руками. Если раньше изготовление откатных автоматических ворот было прерогативой исключительно воротных фирм — в то время конструкция ворот не афишировалась, а комплектующие и автоматику достать простому смертному было затруднительно, то теперь откатные ворота может сделать каждый благодаря информации и комплектующим с нашего сайта.

Если же Вы хотите заказать готовые откатные, распашные или секционные ворота, а также заказать монтаж приобретенной Вами автоматики для ворот перейдите на сайт www.vorota-kalitki.com.ua.

Наш сайт будет также полезен для тех кто собирается заняться или уже занимается воротным бизнесом в регионах — благо сейчас откатные ворота быстро завоевывают популярность по всей Украине.
Здесь мы приводим подробные инструкции по изготовлению и монтажу ворот, автоматики и аксессуаров, а также экономические расчеты и обоснования. Наш ресурс призван облегчить поиск нужной информации касательно конструкции ворот, установки автоматики, заливки фундамента для откатных ворот, схемы электропроводки дабы избавить Вас от необходимости шерстить интернет-форумы выискивая нужную информацию по крупицам.
У нас Вы найдете:

Фурнитуру (комплектующие) для откатных ворот со склада.

Автоматику для откатных ворот по доступным ценам.

Инструкции, чертежи, схемы, конструкцию ворот и многое другое.

Это только на первый взгляд кажется, что автоматические ворота сделать самому сложно. На практике оказывается, что ничего космического здесь нет — это под силу любому человеку, владеющему базовыми слесарными навыками. Самостоятельное изготовление ворот обходится в несколько раз дешевле, чем заказывать на фирме. Это позволяет сэкономить несколько тысяч гривен! Конечно, этот сайт рассчитан не на олигархов, а на простых людей, которые зарабатывают деньги потом и кровью, но которые тоже нуждаются в элементарном комфорте, который стал нормой в развитых странах.

Чтобы получить интересующую Вас информацию перейдите в соответствующий тематический раздел:

Откатные ворота своими руками — в этом разделе изложена подробная информация по самостоятельному изготовлению откатных ворот — чертежи, схемы, эскизы, конструкция, устройство ворот.

Схема откатных ворот — здесь Вы найдете теоретический материал поясняющий устройство откатных ворот.

Схема фундамента для откатных ворот — практические аспекты заливки фундамента для откатных ворот.

Схема электропроводки для откатных ворот — все о проводке для откатных ворот.

Схема электропроводки для распашных ворот — все о проводке для распашных ворот.

Распашные ворота своими руками — в этом разделе сожержится подробная информация по самостоятельному изготовлению откатных ворот — чертежи, схемы, эскизы, конструкция, устройство ворот.
Подвесные и гармошечные своими руками— все об изготовлении подвесных и скаладывающихся ворот своими руками. Чертежи, схемы, эскизы, конструкция, устройство подвесных и гармошечных ворот.

Калитки своими руками — все об изготовлении калиток своими руками. Чертежи, схемы, эскизы, конструкция, устройство калиток.

Заборы своими руками — руководство по самостоятельному изготовлению заборов — чертежи, схемы, эскизы, конструкция, устройство заборов.

Выбор автоматики для ворот — обзор основных торговых марок представленых на рынке Украины.

Выбираем фурнитуру для ворот — тематические статьи по выбору фурнитуры применительно к Вашим воротам, обзор производителей, качества и цен.

Автоматика для откатных ворот — здесь Вы найдете автоматику для откатных ворот по очень привлекательным ценам.

Автоматика для распашных ворот — здесь Вы найдете автоматику для распашных ворот по очень сладким ценам.

Автоматика для гаражных секционных ворот — здесь Вы найдете автоматику для гаражных ворот по очень выгодным ценам.

Монтаж фотоэлементов — инструкция по установке фотоэлементов и других средств безопасности.

Монтаж антенны — информация о том какую антенну покупать и где и как ее монтировать.

Монтаж сигнальной лампы — информация где и как ставить сигнальную лампу (проблесковый маячек, мигалку).

Монтаж внешнего приёмника — информация зачем он нужен, а также инструкция по установке.

Монтируем зубчатую рейку — технология монтажа полимерной и металлической зубчатой рейки.

Ремонтируем автоматику — информация об основных поломках и методах их устранения.

Цена откатных ворот сделанных своими руками —экономическое обоснование в пользу изготовления откатных ворот своими руками.

Метки: Откатные ворота схема, чертеж, конструкция, инструкция, монтаж. Откатные ворота своими руками. Комплектующие для откатных ворот. Фурнитура для откатных ворот. Ворота откатные своими руками. Откатные ворота чертеж, схема, конструкция, инструкция. Монтаж, изготовление, установка, устройство, схема подключения откатных ворот, автоматика bft, автоматика CAME.

Откатные ворота своими руками

Использование откатных ворот имеет место во многих областях строительства и эксплуатации жилых и производственных помещений. Терминология ворот консольного типа имеет ряд названий — откатные ворота, сдвижные и консольные ворота. Данная статья предназначена для тех, кто желает сделать откатные ворота своими руками, и компания «Стальная крепость» поможет вам дельными советами и рекомендациями по установке и эксплуатации. Здесь вы имеете возможность получить общие рекомендации по подготовке проема ворот, прилагается схема чертежей фундамента, а также чертежи стандартных ворот и общая схема таких конструкций.

Устройство откатных ворот

Схема откатных ворот:
1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

Две несущие роликовые опоры прикреплены к фундаменту ворот. Направляющая балка прочно приварена к нижнему краю полотна ворот. Для обеспечения перемещения створки ворот используют специальные ролики для ворот. Монтаж опоры производится на подставки, или с применением закладных болтов. На несущие стандартные роликовые опоры устанавливаются сами ворота. Расположение роликов происходит внутри самой несущей балки. Такая конструкция позволяет с уверенностью сказать, что ворота будут легко открываться, и в зимнее время года обеспечит надежную работу всей конструкции.

Условия монтажа откатных ворот

Главным условием является жесткость створчатой системы, которая должна выдерживать ветровые и весовые нагрузки, тем самым полотно не должно ни под каким условием изгибаться, даже под действием собственного веса. Приварка направляющей производится к жесткой створке.

Компания «Стальная крепость» за многие годы работы разработала оптимальные варианты чертежей, которые с нашей точки зрения являются экономически выгодными и оптимальными по техническим характеристикам. Для монтажа откатных ворот используют внешнюю раму, в основе которой лежит профильная труба 60×40×2 мм и трубная обрешетка с параметрами 20×20×1,5мм. Прилагаемый ниже чертеж для рамы, шириной 4 метра.

К готовой системе конструкционной рамы откатных ворот приваривается специальная направляющая (на чертеже представлена типовая направляющая от компании «Стальная крепость»)

Готовая конструкционная рама ворот с направляющей, загрунтованная и окрашенная.

Выбор комплектующих для монтажа откатных ворот.

Подбор комплектующих для монтажа откатных ворот подбирается с учетом требований по весу ворот, высоты полотна и ширины перекрываемых проемов самих ворот. Соответственно, главным элементом монтажа считается использование в конструкции направляющей, которой определяется долговечность и практичность при эксплуатации. В данном случае мы рекомендуем использовать направляющие от компании «Стальная крепость» , которая является официальным дилером компании «Ролтэк»

Наши клиенты смогут самостоятельно рассчитать и подобрать комплектующие для откатных ворот от компании «Стальная крепость» , воспользовавшись специальной программой, которая автоматически рассчитает необходимые параметры конструкции. Для этого вам потребуется задать приблизительную массу полотна ворот и ширину проема, в результате вы получите необходимый чертеж откатных ворот. Внимание! Программа рассчитывает минимально допустимую длину консольной части.

Изготовление и монтаж откатных ворот

Для того чтобы сделать качественный монтаж откатных ворот самостоятельно и изготовить самонесущиеся ворота своими силами, необходимо знать некоторые моменты. Полотно системы ворот производит движение вдоль забора со стороны предполагаемого участка дома или коттеджа. Следовательно, вам необходимо предусмотреть будущее место для открывания ворот.

На нашей схеме представлен вариант отката с правой стороны, поэтому движение ворот происходит изнутри, тем самым, вы должны обеспечить безопасность, а также не создавать иных помех для других конструкций вашего участка. Следовательно, расстояние, с которого будет планироваться откат ворот, должно быть чуть больше ширины проема ворот на размер консольной части (эта та самая часть, которая не закроет существующий проем и послужит противовесом конструкции). Длина консольной части равна половине ширины проема. Значит, участок, который необходим для движения ворот должен в длину составлять не менее, чем ширина проема умноженная на 1,5 а в ширину. Таким образом, если проем выдерживает требования, то Вы сможете установить нужные откатные ворота.

Монтаж откатных ворот своими руками.

1. Закладка фундамента:

А) разметка ямы и выемка грунта

Б) изготовление и установка закладного элемента

В) заливка ямы бетоном

2. Если ворота будут автоматизированы, необходимо сделать требуемую разводку электрокабелей

3. Установка ворот и ответного столба

4. Установка автоматики для откатных ворот

Пошаговое бетонирование основания для монтажа откатных ворот

Шаг 1. Разметка ямы под ФУНДАМЕНТ для откатных ворот

Начиная с внешнего края проема, в стороне от откатных ворот отложите нужное расстояние, равное одной второй (половине) ширины проезда (это будет размер бетонного основания в длину). Вглубь территории отступите на 500 мм по всей длине отрезка (это и будет периметр ямы, который необходим для изготовления нашего фундамента откатных ворот).

Если будущие столбы забора не будут использованы в качестве основных опорных столбов для откатных ворот, необходимо с противоположной стороны нашего проема, напротив ямы под бетонное основание, произвести разметку ямы под ответный столб.
Конструкция ямы должна быть такой, чтобы будущий столб мог бы без проблем примыкать к линии забора изнутри, тем самым, не заужая проем конструкции. В случае автоматизации откатных ворот требуется предусмотреть действующую возможность прокладки электрокабеля (провода) под проезжей частью между столбами. В данной ситуации подойдет пластиковая труба диаметром 25 мм(не менее).

Шаг 2. Выемка грунта
Требуемый грунт вынимаем на глубину, которая превышает глубину промерзания не менее 200 мм. Для Подмосковья и центральных регионов глубина промерзания около 1,5 м, соответственно глубина ямы под фундамент должна быть не менее 1,7 метра.

Шаг 3. Изготовление закладного элемента

Для проведения данной работы необходим швеллер 16, длина которого равна длине вашей ямы под существующее бетонное основание, и арматура диаметром 12мм для связки арматурной решетки. К заготовке швеллера привариваем отрезок арматуры, либо уголка в длину, приблизительно около 1500 мм (см. рисунок).
После необходимо приварить поперечные конструкции из этой же арматуры
Шаг 4. Установка закладного элемента в готовую яму
Готовую конструкцию опустить в яму арматурой вниз и зафиксировать так, чтобы боковая поверхность вашего швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно по линии движения ворот.
Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок сделать минимальный зазор под откатными воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот должно составить в пределах 100-110 мм.
Нужно помнить, что возможность увеличить необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).
Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.
Для наших клиентов мы хотим заострить внимание на то, что когда ваши столбы забора невозможно использовать в целях опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках в период открывания и закрывания всей системы.
Если у вас слабые конструкционные столбы, или чересчур широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально на 50 мм больше высоты от фундамента основания до верхней кромки откатных ворот.
Таким образом, готовые столбы устанавливаем в яму и связываем с закладными элементами, как указано на нашем рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.

Шаг 5. Заливка ямы бетоном.

После установки закладного элемента требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом, уровень бетона должен быть не выше поверхности закладного элемента. После этого понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.

Установка ворот
Шаг 1. Определение и обозначение лини движения ворот.
Натягиваем шнуровку вдоль всей линии проема, тем самым мы фиксируем будущее движение откатных ворот. При этом следует учесть, что расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.
Шаг 2. Подготовка роликовых тележек к монтажу.
Зафиксируйте требуемые регулировочные основные площадки на системной платформе роликовых опор, так как это указано на рисунке.

Шаг 3. Определение границ положения роликовых опор.
Примерно на 150 мм отступите от края проема по плоскости закладного элемента и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры. Рассмотрим крайнее положение второй роликовой опоры. Определение роликовой опоры происходит следующим образом: сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и будет касательной линией внешнего края второй роликовой опоры.

Шаг 4. Сборка
Заранее подготовленные роликовые тележки монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются ворота вертикально, причем роликовыми опорами на закладной элемент. После этого, необходимо установить поочередно первую и вторую опоры так, чтобы они подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.

Шаг 5. Монтаж откатных ворот. Регулировка горизонтального положения щита и положения роликовых опор
При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо выкатить ворота в проем до конца. Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.
Схема монтажа откатных ворот:
снять полотно откатных ворот с роликовых опор

снять роликовые опоры с регулировочных площадок

сварка по контуру регулировочных площадок, при привариваются они к закладному элементу

крепление роликовых опор на регулировочные площадки

задвижка полотна откатных ворот на роликовые опоры

установка ворот в закрытом положении

установка уровня на плоскость несущего профиля. При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем регулировочные площадки (поднимаем или опускаем, друг относительно друга, а также роликовые тележки на шпильках регулировочных площадок).

Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Шаг 6. Регулировка положения роликовых опор внутри несущего профиля
На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры могли занять правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо нежелательных конструкционных изменений в качестве покачивания ворот. Но, если вдруг, после полной протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то обязательно ослабьте крепеж и устраните возможные перегибы роликовых опор на крепеже тележки и конструкции.
Примечание. Особое внимание необходимо обратить на существующую плоскость, поперечную движению ворот.

Шаг 7. Установка концевого ролика и заглушки несущего профиля
Вставляем концевой ролик внутри несущего профиля с той стороны, где находится передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы при последующем ручном методе использования откатных автоматических ворот концевой ролик являлся концевым упором. Но, учитывая возможную инерцию полотна ворот, ваше болтовое соединение не сможет удержать концевой ролик на нужном месте.
Тыльную сторону откатных ворот нужно установить на место и приварить заглушку несущего профиля. Поставка заглушки осуществляется в комплекте с воротами.
Установка заглушки необходимо для того, чтобы в зимний период в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий момент закрытия, укатанный роликами снег и лед, приведет к заклиниванию ворот.

Шаг 8. Установка верхнего направляющего кронштейна
На крепеже ролика кронштейна ослабеваем систему. Затем, крепеж устанавливаем над полотном откатных ворот таким образом, чтобы ролики имели возможность обхвата верхней кромки полотна, а та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
Следовательно, мы прижимаем наш кронштейн к опорному столбу и закрепляем прочно. При помощи обычного уровня устанавливаем полотно ворот в обычное вертикальное положение и фиксируем его роликами направляющего кронштейна.

Шаг 9. Обшивка полотна ворот
Откатные ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж листов. При этом лист профнастила вкладываем внутрь существующего периметра рамы и крепим на обрешетку ворот саморезами по металлу или производим клепку. Клепка является препочтительным вариантом установки листа. Закрепили первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый размер.

Шаг 10. Монтаж верхнего и нижнего уловителей
Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в закрытом состоянии. Монтаж уловителя осуществляется при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя. Закрываем их, подводим в нижней части под концевой ролик до окончательного плотного касания системы. При этом опорная плоскость уловителей не может быть выше основного положения концевого ролика.
Верхний уловитель откатных ворот предназначается для прочного удержания полотна ворот от возможного раскачивания при парусных(ветровых) нагрузках в закрытом положении. При этом монтаж верхнего уловителя осуществляется на уровне защитных уголков, которые установлены в передней части кромки полотна ворот так, чтобы они имели возможность в закрытом положении касаться уголками скоб верхнего уловителя.

Шаг 11. Монтаж автоматики.

Для того чтобы электропривод имел возможность свободно перемещать створку откатных ворот, к системе крепится специальная зубчатая рейка. Данная деталь является универсальной и подходит к практически каждому электроприводу для ворот любого производителя. При этом рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.
Вам также может быть интересно:
Откатные ворота на винтовых сваях

Автоматические откатные ворота под ключ

Комплектующие для откатных ворот

Откатные ворота — чертежи, схемы и инструкция для изготовления своими руками
Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.
Блок: 1/15 | Кол-во символов: 206
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
Достоинства и недостатки данной конструкции
Достоинства и недостатки
Достоинства:
Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
Существует возможность выбирать различную автоматику для ворот.
Недостатки:
В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
Для крепления консольной части и привода необходимо производить дополнительный фундамент.
Вдоль забора понадобится выделить достаточное пространство.
Блок: 2/15 | Кол-во символов: 1137
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
«КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ»
Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.
КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.
Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.
КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА
Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.
КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.
Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500
Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.
Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:
БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)
Блок: 3/4 | Кол-во символов: 2677
Источник: https://delaemvorota. com.ua/besplatnye-chertezhi-otkatnyh-vorot.html
Подготовка инструмента
Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.
Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.
Когда все готово, стоит приступать непосредственно к работе.
Блок: 3/4 | Кол-во символов: 560
Источник: https://o-remonte.com/otkatnye-vorota-svoimi-rukami/
Устройство и принцип действия откатных ворот
В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются. Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.
Популярные ранее сдвижные ворота с нижним направляющим рельсом сегодня вытеснила более надёжная конструкция с опорными роликами
Эти ворота можно соорудить двумя способами:
моноширмой,
двойной синхронной конструкцией.
Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров. Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.
Схема роликовых сдвижных ворот
Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров. Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.
Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.
Роликовые тележки являются основными опорными элементами конструкции
Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.
Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.
Улавливатели изготавливают из толстого металла, ведь от них зависит надёжность фиксации ворот в закрытом положении
Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.
Поддерживающая скоба в сборе с роликами
Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.
Опорный ролик с резиновой демпфирующей подушкой
Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.
Блок: 2/6 | Кол-во символов: 3197
Источник: https://maja-dacha. ru/vorota-otkatnyie-svoimi-rukami/
Особенности расчета ворот
Особенности самостоятельного расчета
Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.
Процесс расчета включает в себя следующие этапы:
Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
Расчет противовеса.
Оценка веса сооружаемой конструкции.
Изготовление эскиза или чертежа.
Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.
Расчеты откатных ворот
Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.
Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.
Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.
Данные высоты и ширины проема
Ширина ворот (L) будет равна:
ширине проема;
технологическим отступам открытия/закрытия;
минимальному расстоянию между центрами кареток.
Исходя из этого L будет больше проема.
Расчет противовеса
При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.
Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.
Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.
Расчет веса
Это значение определяется исходя из веса используемого материала:
Профнастил ~ равен 4 кг/м2.
Сталь, толщиной 2 мм ~ 17 кг/м2.
Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.
Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.
Расчет прочности фурнитуры
Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.
Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.
Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.
Дополнительные расчеты
Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.
Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.
Блок: 4/15 | Кол-во символов: 4266
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
Откатные ворота своими руками. Установка
Проводим подготовку — важный этап
Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.
Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.
Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.
Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.
Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.
Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.
Готовим столбы
Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.
Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.
Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.
Откатные ворота своими руками: создание закладной детали
От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.
Бетонируем фундамент для откатных ворот
Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.
Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.
Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.
Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.
Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.
Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.
Кирпичная кладка столбов для откатных ворот
Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.
Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.
Каркас откатных ворот своими руками
Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.
Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.
Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.
В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.
Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.
После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.
Далее – установка и сварка верхней перекладины, потом диагональной.
Несущий каркас можете считать готовым.
Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.
Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.
Совет. Покраску лучше проводить в три слоя.
Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.
По створкам все, но остаются другие не менее важные детали.
Осталось совсем мало, чтобы завершить самодельные откатные ворота.
Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.
Чтобы создать откатные ворота своими руками, выберите фурнитуру:
Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
Нижний концевой ролик – подойдёт либо полимер, либо металл.
Нижний и верхний улавливатели.
Резиновые заглушки, желательно с гофрированной частью.
Монтажные пластинки роликовых опор.
Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.
<noscript><img src='/800/600/https/forum.motolodka.ru/att/club/1056706_103896.jpg' /></noscript> youtube.com/embed/WqMteXm-wzI»/>
Блок: 4/4 | Кол-во символов: 9786
Источник: https://o-remonte.com/otkatnye-vorota-svoimi-rukami/
Пользователи портала делятся опытом изготовления и чертежами дешёвых и простых откатных ворот
Если выбор материала и конструкции забора — это всегда некий компромисс между желанием и возможностью, то на входной группе — калитке и воротах – экономить не принято. Чтобы уменьшить затраты на строительство, но получить гарантированный результат, пользователи FORUMHOUSE обычно предпочитают делать всё своими руками.
Поэтому темой этой статьи станут пользующиеся популярностью откатные ворота, в доступных для самостоятельного повторения вариантах, которые не разорят семейный бюджет.
Откатные ворота. Вариант 1
Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков, присущих обычным откатным воротам.
Я изучил ряд тем на нашем портале, а также ознакомился с предложениями изготовителей промышленных откатных ворот, с нижним расположением роликовой тележки. Всё не то. Меня не устраивает, что приходится чистить снег, лёд и грязь из-под балки под роликовую тележку. А в стандартных подвесных откатных воротах с верхней балкой существует ограничение по высоте проёма. Выход – сделать что-то своё, сравнительно дешевое и без перекрытия створки ворот (см. чертеж).
Фундамент из бетона под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:
Ширина проёма ворот – около 4 м.
Глубина заложения фундаментных столбов – 1700 мм.
Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.
Комплект столбов:
Первый столб – профильная труба 80х40х2 мм.
Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
Третий столб – профильная труба 80х40х2 мм.
Четвертый столб – круглая труба диаметром 76 мм.
Хотя фундамент под тележку с роликами залит, конструкцию этого типа ворот изменили на подвесную.
Для этого требуется основа — хорошая направляющая балка, по которой внутри конструкции «ходят» ролики каретки.
В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.
Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.
Балку я закреплю на 4-х заборных столбах прорезью вниз. Для этого я приложил её по месту и разметил места под крепёж.
Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.
Чтобы сделать откатные ворота своими руками, необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих. Т.к. все работы ведутся самостоятельно, необходимы такие элементы, как струбцины и магнитные угольники.
Незаменима и угловая струбцина, позволяющая хорошо фиксировать свариваемые детали на уровне точно под углом в 90 градусов.
Приварив крепёж, пользователь закрепил балку на опорах. Теперь можно приступать к изготовлению кареток и створки откатных ворот.
Для кареток отлично подошла готовая «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. ЧТобы сделать эти большие откатные ворота, также потребовались:
«Стремянка» задней рессоры от ЗИЛ-131.
Две гайки М20.
Подшипники – основные и центрирующие.
Для изготовления сворки ворот и калитки необходимы:
Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
Профильные трубы (для откатной калитки) – 40х20х2 и 20х20х1.5 мм.
Сборка конструкции велась на монтажном столе и на импровизированном стапеле.
Это гораздо удобнее, чем варить «на коленке». И существенно возрастает качество работ.
Места вверху, где крепятся каретки, max68.2011 дополнительно усилил уголками 63х63 и 50х50 мм.
Сборка створки велась при тщательном контроле всех углов и диагоналей, т.к. любой перекос или неточность (набежавших от операции к операции) приведёт к браку на финише.
Т.к. я работаю один, то сначала, выставив все сдвижные и раздвижные воротные детали, только прихватываю их и, убедившись, что всё нормально, окончательно обвариваю.
Для усиления створки ворот дополнительно вварили укосины, придающие жесткость конструкции.
Добавляя укосины, мысленно представляем, как распределяются нагрузки в конструкции. Или, как вариант, можно собрать модель каркаса створки ворот из проволоки и прикинуть распределение основных действующих сил.
Процесс изготовления кареток наглядно демонстрируют следующие фотографии.
Подшипники запрессовываются на оси. После чего у деталей зачищаются сварочные швы, и узел окрашивается.
После того как я изготовил каретки, примерил их по месту. Всё двигается , откатывается идеально. Нигде ничего не задевает. Центрирующий подшипник также не требуется.
Сверху и снизу детали каретки закрыты резиновыми чехлами от рулевых тяг «Газели» и КПП ВАЗ 2101.
Между нижней плоскостью верхней горизонтали рамы створки и крепёжной гайкой шпильки каретки ставится опорный подшипник от шкворня ГАЗ-24. Т.к. боковые зазоры в узле минимальны, а центровка подшипников происходит за счет внутренних угловых скруглений на рельсе, каретка двигается без перекосов.
Изготовив каретки, пользователь навесил ворота, но для удобства работ пока оставил поддерживающую опору под створкой.
После выравнивания направляющей балки и створки откатных ворот max68.2011 закрыл крепёж кареток резиновыми чехлами.
Окончательно убедившись, что всё работает, как надо, к створке приварили притворную раму, сделав её из полосы 40х4 мм.
Далее пользователь «зашил» калитку и створку откатных ворот оцинкованным профлистом марки С8 и приступил к изготовлению ловителей.
Для ограничения хода откатных ворот использовались болты М10, с надетыми на них резиновыми втулками.
Также пользователь из металлической пластины толщиной 6 мм сделал роликовую направляющую для откатных ворот.
В данной конструкции применены 4 ролика. Также потребовались:
«Семьдесят пятый» уголок с приваренным ухом.
Колёсики диаметром 3 см с центральным отверстием, рассверлённым под болт М8.
Болты М10 – 2 шт.
Пружинные шайбы (гровер).
Болты и гайки М8 – 4 шт.
Втулки и шайбы.
Система работает следующим образом: при полном закрытии ворота наезжают на нижний ловитель, а при полном открытии — на кронштейн направляющих роликов.
Откатные ворота: вариант 2
Теперь рассмотрим пример бюджетного варианта установки «вечных» откатных ворот с шестью точками крепления.
Я выбрал этот вариант, т.к. дорога к дому узкая, рядом с въездом на участок стоит столб, и ставить распашные ворота просто негде. Откатные ворота сделал из тех труб, что валялись на участке.
Как видно из рисунка, система откатных ворот работает по принципу «чем проще, тем надёжнее», что и подтверждается многолетней практикой использования в течении долгого времени. В конструкции применены самодельные ролики, которые выточили на токарном станке.
При монтаже подшипники должны вставляться в ролик внатяг, затем узел монтируется на «палец», приваренный к столбам. Ролики нужно устанавливать, фиксируя на поверхности болтами в нужном положении.
Система проста и не менее надёжна, и ее можно использовать. Лёд, снег чистить не требуется, осадки просто не задерживаются на трубе. Это обеспечивает безотказность и всепогодность работы механизма.
Откатные ворота с обшивкой профнастилом работают, как часы. Им уже несколько лет. Местами только ржавчина появилась. Ничего нигде не провисло. Видел подобную успешно работающую конструкцию, которой лет 30.
Важно: при повторении данной конструкции трубу берём не равного, а большего диаметра, чем ширина ролика. Иначе профнастил, прикрученный к трубе, станет задевать ролик.
Откатные ворота. Чертежи
Конструкция получилась настолько удачной и доступной для повторения, что многие пользователи захотели обзавестись подобными откатными воротами. Ниже приведена схема откатных ворот от пользователя портала, замечательного специалиста с ником Костя11.
А это ворота от mibo1.
Я себе также сделал откатные ворота, работающие по вышеописанному принципу. Обшить полотно профлистом ещё не успел. Трубу взял, предварительно сделав расчёт на прочность.
Откатные ворота: размеры.
Для изготовления откатных ворот участник портала использовал трубу диаметром 76 мм и толщиной стенки 3.5 мм. Ширина «чистого» въезда – 4.6 м + калитка. Итого осталось 5.6 м. Расстояние между опорами – 2.1 м. Перемычки – труба диаметром 57 мм, с толщиной стенки 3 мм, стоят через каждые 1.4 м. В роликах работают 2-х рядные подшипники. По словам пользователя, ворота открываются очень легко.
Вес откатных ворот влияет на выбор подшипников. Двухрядные подшипники имеют огромный запас по динамической и статической несущей способности. По расчёту, вес моих ворот – 152 кг. Подшипники выдерживают усилие 212 кг на одну нагруженную точку. Имеем наличие более чем 5-ти кратного запас по прочности.
Для опорных столбов взяли квадратную трубу «сотку» 10х10 см. Толщина стенки – 4 мм. Труба забетонирована на глубину в 0.7-0.8 м, в бетонные отбойники въезда через канаву. Длина отбойника – 2700 мм. Высота – 1200 мм. Ширина – 300 мм.
Опорные столбы соединены друг с другом по вертикали, а также по диагонали — укосиной, для которой использовалась труба диаметром 76 мм с толщиной стенки 3.5 мм. Снизу к краю приварен уголок 40х40х4 мм.
И в завершении статьи — ещё одна заслуживающая внимания конструкция откатных ворот.
Ширина въезда на участок – 4 м. Длина ворот 6 м. Для каркаса створок использовалась труба диаметром 57 мм. Прилагаю эскиз ролика, который я в дальнейшем доработал. Вместо фигурной поставили обычную шайбу, а второй подшипник установил с наружной стороны.
В темах на FORUMHOUSE описывается, как сделать откатные ворота с верхним подвесом, и как собрать бюджетные и надёжные откатные ворота своими руками.
Советуем прочесть статьи, где подробно рассказывается, как сделать забор из необрезной доски, как рассчитать ветровую нагрузку, действующую на забор из профлиста. На портале есть подробная инструкция по строительству самого дешёвого забора за 1 день.
А в наших видеосюжетах показывается, что такое забор из фасадной сетки, и как сделать забор в стиле древнерусского зодчества.
Блок: 2/2 | Кол-во символов: 10296
Источник: https://www.forumhouse.ru/articles/house/7205
Выбор качественных роликов для откатных ворот и других комплектующих
Существует множество комплектующих и материалов, при помощи которых умельцы могут сконструировать раздвижные ворота своими руками. Видео позволяет увидеть подробный процесс установки. При приобретении материалов стоит учесть габариты створок, вес устройства и размер проема. Особенно тщательно выбираются составные элементы для ограждений, ширина проема которых больше пяти метров.
Ролики должны быть произведены из прочного материала, так как на них распределяется огромная нагрузка
Максимально возможная нагрузка и другие показатели рассчитываются по чертежам. Затем под сделанные расчеты выбираются комплекты запчастей определенных производителей. Многие домовладельцы предпочитают следующие фирмы: Ролтэк Эко, Алутек и Ролтэк Микро.
Полезная информация! При подборе запчастей стоит обратиться к готовым проектам и к проверенным мастерам.
Блок: 3/8 | Кол-во символов: 906
Источник: https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html
Чертежи, фото и видео откатных ворот своими руками: монтаж автоматических механизмов
Чтобы установить откатные конструкции на автоматике понадобится специальное электрическое оборудование. При выборе автоматической системы имеют значение следующие параметры:
Материал элементов. В редукторе устанавливаются шестерни из металла, которые характеризуются надежностью;
Возможности мощности двигателя влияют на качественную работу механизмов в любые погодные условия;
Разновидность выключателя.
Новичок может не справиться с подключением автоматики
При выборе надежной автоматики, стоит учитывать вес створок.
Блок: 5/8 | Кол-во символов: 598
Источник: https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html
Выбор створки
Створка откатных ворот
К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.
Блок: 6/15 | Кол-во символов: 409
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
Обзор популярных моделей
Если нет возможности выполнить конструкцию своими руками, то стоит рассмотреть варианты покупных конструкций:
компания Hormann является крупным производителем гаражных и других разновидностей ворот;
Ролтэк – это отечественная компания, которая производит продукцию по доступной цене;
безопасностью и простотой использования отличаются ворота от Game Group;
Dorhan в основном известна производством запчастей для любых типов ворот.
Продукцию стоит выбирать не только с учетом технологических особенностей, но и дизайнерских решений
Блок: 6/8 | Кол-во символов: 549
Источник: https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html
Особенности устройств ограждений с откатным механизмом
Заборы раздвижного типа обладают множеством неоспоримых плюсов. Они безопасны и характеризуются повышенными показателями прочности. В зимние периоды не нужно расчищать снег, как перед распашными створками. В большинстве подобных конструкций не предусмотрено калиток, чтобы зайти внутрь понадобится полностью открыть ворота. Откатные ворота украсят любое домовладение. Также функциональная конструкция позволит создать эргономичное и комфортное пространство перед домом.
Украшением загородного домовладения станут эксклюзивные конструкции
Блок: 7/8 | Кол-во символов: 590
Источник: https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html
Как оснастить их автоматикой
Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:
зубчатую рейку;
электропривод;
сигнальную лампочку;
концевые выключатели или фотоэлементы;
пульт ДУ;
блок управления.
Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.
Комплект автоматики для откатных ворот
Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.
К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.
Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки
При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
Монтаж зубчатой рейки
На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.
В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.
В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.
Видео: откатные ворота с приводом, изготовленным из шуруповёрта
Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?
Блок: 6/6 | Кол-во символов: 2306
Источник: https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
Окраска
Окраска ворот
Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.
Наносить краску следует двумя слоями и только после полного высыхания первого.
Блок: 10/15 | Кол-во символов: 623
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
Необходимые инструменты для работы
Для проведения всех работ, вам потребуется иметь такой инструмент:
Инверторный сварочный материал. Такой агрегат не испортит металл.
Болгарка.
Воздушный компрессор для покраски.
Пассатижи.
Дрель.
Рулетка.
Уровень.
Клепатель.
Блок: 11/15 | Кол-во символов: 261
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
Распространенные ошибки
Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:
Недостаточно хорошая подготовка фундамента.
Неправильный монтаж и крепеж всех комплектующих.
Неправильно подобранная масса ворот под несущую балку.
Если слышен скрип, то это свидетельство попадания песка в подшипники.
Нельзя допускать потеки краски.
Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.
Блок: 12/15 | Кол-во символов: 502
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
Видео: изготовление ворот
<noscript><img src='/800/600/https/doorhanpenza.ru/uploads/s/s/8/j/s8jdw7kaco2r/img/full_0dnOVyBO.png' /></noscript> youtube.com/embed/1JB1Tzj38Qc»/>
Блок: 13/15 | Кол-во символов: 28
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
Фото: вариантов готовых откатных ворот
Автоматические кованые ворота
Автоматика откатных ворот
Деревянные откатные ворота
Кованые
Красивое оформление ворот
Механические
Металлические
Откатные ворота на даче
С автоматикой
Со встроенной калиткой
Вид со двора
Уличные откатные ворота
Блок: 14/15 | Кол-во символов: 282
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
Схемы
На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:
Чертеж ворот на 4 метра
Конструкция
Методы крепления откатных ворот
Сборочный чертеж
Схема откатных ворот и проема
Комплектация
Основание под ворота
Подготовка проема
Схема постройки
Установка колонн
Схема установки закладной
Блок: 15/15 | Кол-во символов: 315
Источник: https://kakpravilnosdelat. ru/otkatnye-vorota-svoimi-rukami/
Кол-во блоков: 20 | Общее кол-во символов: 39494
Количество использованных доноров: 6
Информация по каждому донору:
https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/: использовано 2 блоков из 6, кол-во символов 5503 (14%)
https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/: использовано 10 блоков из 15, кол-во символов 8029 (20%)
https://o-remonte.com/otkatnye-vorota-svoimi-rukami/: использовано 2 блоков из 4, кол-во символов 10346 (26%)
https://www.forumhouse.ru/articles/house/7205: использовано 1 блоков из 2, кол-во символов 10296 (26%)
https://delaemvorota.com.ua/besplatnye-chertezhi-otkatnyh-vorot.html: использовано 1 блоков из 4, кол-во символов 2677 (7%)
https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html: использовано 4 блоков из 8, кол-во символов 2643 (7%)

Дорожные ворота: Руководство для покупателей и самостоятельная сборка
Здесь можно найти полные комплекты оборудования для ворот

Подрядчики
Ваш подрядчик должен иметь лицензию, залог и страховку, а также компенсацию страхование своих сотрудников. Подрядчик может легко предоставить вам с доказательством всего вышеперечисленного, так что не стесняйтесь спрашивать. Ты обычно получают два из трех следующих качеств в подрядчик: цена, качество, сроки.
Контракты
Хороший контракт охватывает большинство аспектов установки. Важный Детали, на которые следует обратить внимание: письменная дата завершения; уборка сайта; лицо, ответственное за снабжение электроэнергией и линиями связи ворота; плата за разрешение, если это необходимо; сумма, взимаемая подрядчиком, если он получает разрешения; пункт о скрытых условиях, т. е. дополнительные расходы связано с открытием закопанных валунов, корней деревьев, полезности линий или неблагоприятных почвенных условий.
Сравнение предложений
Начните с уважаемой, известной фирмы. Получите комплексное предложение а затем попросите других подрядчиков участвовать в торгах по тем же предметам. Сравните «яблоки к яблокам». Это хороший способ уравнять игровое поле. Самая низкая ставка не всегда является лучшей ставкой.
Что включает в себя Полная работа
Безопасность на рабочей площадке, чертеж ворот, план площадки, проверка устойчивости грунта, столбы, фундамент, планировка, ворота, электро- и связь, въезд система, противопожарный замок, привод ворот, выходной контур, безопасность петли, фотоэлектрические глаза и другие средства безопасности, освещение, уборка и восстановление сайта.Все эти пункты будут объяснены в следующие параграфы:
Безопасность на рабочем месте
Рабочее место должно быть безопасным. Все раскопанные участки должны иметь конусы или барьеры. Выступающие арматурные стержни, «арматура», нужно быть с пластиковой крышкой. Весь мусор должен быть убран и все опасное районы оцеплены.
Чертежи ворот
Цель чертежа — показать ворота такими, какими они будут, когда законченный.Он должен включать любые столбы, колонны и освещение. Это также хорошо видеть наклон дороги из стороны в сторону, как это было бы оказаться под воротами. Это особенно важно, если у вас есть много наклона. Также следует учитывать ширину дороги. Ворота чертеж обычно требуется при получении разрешения.
Планы участка
План участка важен для того, чтобы показать расположение обоих ворот и работающее оборудование.Хороший план покажет где вся проводка закопан и пригодится для будущего ремонта и любых раскопок вам может захочется сделать позже. План участка обычно требуется при получении разрешение.
Устойчивость к почве Характеристики
Если почва нестабильна, велика вероятность того, что ваши ворота просядут. Почвенные условия – это первое, на что нужно обратить внимание перед тем, как начать проект. Если почва не твердая или содержит большое количество глины, вы нуждаются в дополнительной структурной поддержке.Вам может понадобиться выравнивающая балка или аутригеры. Балки уровня — это бетонные балки, соединяющие обе стойки. или столбцы вместе ниже класса. Аутригеры — это металлические рычаги, которые выдвигаются в двух направлениях ворота распахиваются и закреплены в бетоне. Отверстия для стоек должны быть квадратными, иначе качающееся движение ворот будет со временем увеличьте отверстия, и ваши ворота провиснут.
Фундаменты и поперечные балки
Бетонные основания необходимы, если вы планируете устанавливать колонны.Фундамент колонны должен быть установлен во время ворот установка. Размер фундамента определяется размером колонны и грунтом. состояние. Если грунт твердый и устойчивый, опора должна находиться на не менее 30 дюймов вниз и быть не менее шести дюймов шире предлагаемого колонна со всех сторон. Если почва суглинистая, глинистая или песчаная, неглубокие и широкие на опорах. Типичная неглубокая, широкая опора для столбца 30 дюймов x 30 дюймов будет ширина 60 дюймов x 60 дюймов. отверстие глубиной 18 дюймов с 12 дюймами бетона и арматуры.Это может необходимо соединить обе опоры вместе через подъездную дорожку со ступенчатой балкой.
Оповещения подземных служб
Убедитесь, что либо подрядчик, либо вы вызываете подземных утилиты проверяют перед раскопками. В большинстве областей это снимает ответственность если подрядчик должен прорезать подземную инженерную линию. Различные инженеры приходят к вам на место работы и отмечают все подземные коммуникации, обычно бесплатно.
Стойки ворот
Стальные стойки могут быть такими, которые обрамляют ворота с каждой стороны или внутренние стальные «каркасы», замурованные в кирпичную кладку столбцы. Каркас устанавливается посередине фундамента колонны и используется для удержания петель, приводов ворот, хранилищ оборудования и освещение.
Стойки ворот должны быть не менее 5 дюймов x 5 дюймов и установлены на 36 дюймов. ниже класса. Минимальная ширина отверстия должна быть 20 дюймов х 20 дюймов и содержат минимум половину ярда бетона.Отверстия должны быть квадратными, чтобы предотвратить расшатывание при качании ворот действие. Для получения дополнительной иллюстрации см. «Анатомия ворот».
Оценка участка
Некоторые участки плоские. Те, которые не могут нуждаться в оценке. Поток воды следует учитывать при выставлении оценок. Все добавляемые дорожные основания должны быть уплотненный.
Ворота
Более тяжелые ворота имеют тенденцию служить дольше. Где полые трубы используется, он должен быть толстого калибра.Рамка должна быть на толщина стенки не менее 0,120 дюйма, а ставки должны быть не менее 0,075 дюйма толщиной. Ворота должны иметь дренажные отверстия для пропуска влаги. проветривать, иначе ворота проржавеют изнутри.
Весь сварочный шлак должен быть удален перед покраской или порошковым покрытием. Удаление шлака – трудоемкий процесс. Если не сделать это тщательно, серьезный ущерб долговечности ворот. Так как краска не попасть во все крохотные пространства, окружающие шлак, он потом выпадает от оставляя голое место, где начинается ржавчина.Вы можете сказать хорошее качество изготовления тем, насколько гладким кажется покрытие, когда вы проводите по нему рукой. Проверять области вокруг сварных швов и проверьте несколько ворот, построенных вашим потенциальным подрядчик для этого качества.
Покрытия с порошковым покрытием превосходят эмаль и могут служить до 15 лет. Хорошая эмалевая краска прослужит до шести лет. Одинокий Работы по покраске пальто, также называемые грунтовочными красками, длятся всего два года в лучше всего и следует избегать.Оцинковку следует рассмотреть, если вы живете рядом с соленой водой. Вы можете покрыть порошковой краской гальванику если вы предпочитаете другой цвет.
Прямое захоронение и другие электрические линии/линии связи
Национальный электротехнический кодекс требует заглубления линий электропередач не менее 18 дюймов под землей. К сожалению, мы часто встречаем их расположен более мелко. Это не приятный опыт, если вы попали линия электропередач.Даже если ты не в шоке, ты выдержишь дорогостоящее подземное соединение.
Линии питания и связи должны располагаться на расстоянии не менее шести дюймов отдельно. Это предотвращает шум в вашем телефоне или системе внутренней связи. Трубопровод должен быть больше, чем необходимо для удобного протягивания провода и будущий ремонт. Провод должен быть достаточно большим, чтобы доставить необходимое ток после потери линии. Потеря линии – это падение напряжения, которое происходит всякий раз, когда мощность подается на большие расстояния.Почти все под землей труба заполняется водой. Используйте провод с соответствующей изоляцией. чтобы выдержать эти длительные условия.
Большинству одиночных ворот (один привод или двигатель) требуется 10 ампер при 110 вольт переменного тока. Перед прокладкой длинных участков под землей проконсультируйтесь с электриком. что вы получите правильный калибр провода. Сплайс или «Кристи» коробки, должны быть установлены по крайней мере каждые 200-300 футов. Используйте высокие Качественный провод связи, желательно прямой проложенный кабель в трубопроводе.
Системы входа
На рынке существует множество систем входа, многие из которых хорошо, хотя некоторые сложнее программировать, чем другие. Проверять с вашим установщиком о простоте программирования. Мы используем продукцию DoorKing, так как они первоклассные и с ними легко работать. Определить вам нужна простая клавиатура или та, которая общается через ваш телефон система. Между ними большая разница в стоимости.Картридер единицы используются больше в промышленных приложениях и многоквартирных домах сообщества. Убедитесь, что «гусиная шея» или крепление на пьедестал прочный. Устройство не должно двигаться, когда вы используете клавиатуру.
Пожарный/медицинский аварийный замок
Большинство муниципалитетов требует наличия аварийного замка для позволить аварийным бригадам войти в вашу собственность, не повредив ворота или автоматика. Убедитесь, что этот элемент не пропущен вашей установки; вам нужно будет только установить его позже.
Операторы ворот
Существует несколько способов управления воротами. Распашные ворота можно использовать три типа операторов. Оператор поворотного рычага, представляющий собой ящик, который сидит в стороне и протягивает руку к воротам. Баран рычаг расположен на воротах и стойке и использует либо гидравлический поршень или поршень с винтовым домкратом. Метро операторы находятся за петлю и управляйте воротами снизу.
Простейшим в обслуживании и установке является привод поворотного рычага. То Преимущество барана в том, что он меньше и занимает меньше места. Подземный оператор самый дорогой, но очень привлекательный в этом вы не видите оборудования. Поворотный рычаг обычно самый быстрый операторов. Блоки DoorKing открывают ворота за пять секунд и являются постными единицами на рынке. Узлы поворотного рычага также управляйте воротами очень плавно и замедляйтесь к концу каждого цикл.У большинства рычагов тарана нет цикла замедления, а ворота имеют тенденцию вздрагивать в конце каждого цикла. Это содрогание более выражен, когда ворота длиннее, чем в одинарных распашных воротах установка.
Приводы откатных ворот обычно устанавливаются в конце ворот в закрытом положении, но также может быть установлен до конца ворота в открытом положении. Цепь привязана к воротам возле дно и проходит через оператор, который перемещает его обратно и вперед.В конце положения «ворота/открыто» вы не видите цепь или любое рабочее оборудование рядом с воротами. Откатные ворота более опасны, чем распашные ворота, и должны быть оборудованы соответствующими Устройства безопасности.
Любой тип привода ворот доступен на 110 В или низком напряжении Работает на постоянном токе. Ворота с питанием от постоянного тока могут работать от низковольтного трансформатора. или солнечные панели. Солнечная установка требует большего обслуживания, чем система с питанием от переменного тока.Солнечную энергию следует использовать только тогда, когда это неэкономично. подвести переменный ток к воротам. Качественно работающее оборудование прослужит от От 12 до 20 лет, прежде чем его нужно будет заменить, в зависимости от использования. В большинстве установок используется встроенный таймер, который закрывает ворота после установленный период времени
Выходная петля
Выходная петля представляет собой провод, который либо закопан под проезжей частью или врезаться в бетон или асфальт. Он находится за воротами.Лучше всего расположить его подальше от ворот. Транспортное средство запускает петлю, который действует как большой металлоискатель и открывает ворота, позволяя автомобиль для выезда.
Петли — слабое место многих систем ворот. Все контурные соединения должны быть пропаяны, а любые подземные соединения полностью гидроизолированы во избежание проблем. Размер, форма и количество витков провода в петле будет определять чувствительность.Петли, нарезанные на асфальт или бетон должны иметь глубину 1 дюйм или более. в земле или гравии должно быть 4-6 дюймов.
Фотоглазки, предохранительные петли и переключатели Миллера
«Предохранительные» петли закапываются или вырезаются в спереди и сзади ворот. Они препятствуют закрытию ворот транспортное средство на его пути, если оно останется там после «мгновенного установка таймера «открыть».
Переключатели «Miller edge», переключатели с длинной полосой двери лифта, требуются на раздвижных воротах на каждом конце, чтобы предотвратить ловушка.
Фотоэлектрический «глазок» и предохранительные петли часто используются в сочетание друг с другом.
Одиночный фотоэлемент можно использовать на скользящих воротах, чтобы удерживать ворота открытыми. в случае, если транспортное средство остается слишком долго на своем пути или движется задним ходом, если транспортное средство входит в свой путь, когда он закрывается. Созданы другие «зоны захвата». у ворот, т. е. задвигающихся за забор или стену, требуется фото также глаз.
Для получения дополнительной информации обратитесь к нашему разделу о правиле U.л. 325 правила техники безопасности.
Наконец, на всех воротах должен быть установлен предупреждающий знак, видимый с обеих сторон. для предотвращения несчастных случаев и ограничения вашей ответственности.
Освещение
Освещение часто располагается либо на столбах ворот, либо сверху или на передней части колонн. Лучшим способом управления освещением является комбинированный таймер-фотоэлемент. Таймер настроен на активацию в днем и имеет фотоэлемент, расположенный между ним и огнями.После активации таймера фотоэлемент предотвращает включение света. идет до заката. Таймер выключает свет в заданное время. время, то есть полночь. Таким образом, освещение отслеживает времена года. и вам не нужно постоянно настраивать таймер.
Площадка очищена
Проект не будет завершен, пока рабочая площадка не будет тщательно очищена и восстановлен в прежнем состоянии. Особые обстоятельства должны быть обсуждалось, т.д., вывоз определенного мусора. Это должно быть ясно чья это ответственность. Подрядчик всегда должен выполнять обычная уборка в конце каждого дня.
15 чертежей собачьих ворот своими руками, которые вы можете построить сегодня (с иллюстрациями)
Бывают случаи, когда вам нужно держать вашу собаку или нового щенка в изоляции или вне определенных комнат. Возможно, у вас есть пожилая собака, которой действительно не следует ходить по лестнице. Когда вам нужен барьер, ворота для собак — это решение.Вы можете потратить деньги на его покупку, или, что еще лучше, вы можете потратить несколько часов на то, чтобы научиться строить собственные ворота для собак.
Мы нашли 15 бесплатных и простых в сборке чертежей собачьих ворот, которые вы можете сделать сами. Существует множество планов, от дерева до ткани и труб из ПВХ, поэтому вы обязательно найдете тот, который соответствует вашему уровню мастерства. Мы также включили список инструментов и расходных материалов, которые вам понадобятся.
1. Ворота для собак из ПВХ, Sew Many Ways
Наш первый набор планов от Sew Many Ways недорогой и идеально подходит, если вам нужно держать собаку подальше от лестницы.Он сделан из ПВХ-труб и ткани, требуется шитье. Эти ворота работают лучше всего, если у вас есть лестница со шпинделями, чтобы держать их в вертикальном положении.
Уровень сложности : Легкий/Средний – требуется умение шить
Материалы
Труба ПВХ
Угловые элементы
Ткань
Резьба
Инструменты
Рулетка
Пила
Ножницы
Швейное оборудование
2.Ворота для собак своими руками от Saws on Skates
Если у вас есть опыт работы с деревом, вы сможете построить эту прочную и привлекательную собачью калитку из Saws on Skates. Эти собачьи ворота стоят сами по себе, используя петлю посередине. Имейте в виду, что если ваша собака серьезно настроена войти в заблокированную комнату, эти ворота можно опрокинуть.
Уровень сложности : Эксперт – навыки деревообработки
Материалы
Дерево
Две петли
Краска
Морилка с прозрачным покрытием
Инструменты
Торцовочная пила
Дрель
Крег приспособление
Зажимы
Покрасочные материалы
3.
Ворота для детей и домашних животных от The DIY Hubs
Эти ворота, разработанные The DIY Hubs, предлагают решение, если у вас есть кошка. Эти ворота для собак хорошо блокируют собак, а также маленьких детей, позволяя вашей кошке проскользнуть через небольшое отверстие внизу. Гений!
Уровень сложности : Эксперт – требуются навыки работы с деревом
Материалы
Дерево
Гвозди
Винты
Комплект самозакрывающихся ворот
Болты
Диски
Клей для дерева
Наполнитель для дерева
Краска или морилка
Инструменты
Лобзик
Дрель
5-дюймовая орбитальная шлифовальная машина
Торцовочная пила
Циркулярная пила
Покрасочные материалы
4.Как построить собачью калитку в этом старом доме
Подробные планы ворот из дерева, которые вы можете построить, можно найти в этом старом доме. Если у вас есть базовые знания в области деревообработки, вы сможете следовать пошаговым инструкциям, которые снабжены полезными изображениями.
Уровень сложности : Средний / Эксперт – необходим опыт деревообработки
Материалы
Дерево/фанера
Молдинг
Морилка или краска
Клей для дерева
Гайки и болты
Петли
Инструменты
Торцовочная пила
Циркуляр
Комбинированный квадрат
Прутковые зажимы
Пневматический гвоздезабиватель
Набор шестигранных ключей
Дрель с насадками
5.Современные детские ворота или ворота для домашних животных своими руками от Crafted Workshop
Эти ворота, разработанные Crafted Workshop, можно прикрепить к верхней части вашей лестницы или к дверному проему, чтобы заблокировать как вашу собаку, так и маленького ребенка. Лучше всего то, что вы можете удобно открывать и закрывать эти ворота, как дверь. Две петли позволяют ему открываться, а защелка удерживает его в закрытом состоянии.
Уровень сложности : Средний/Эксперт – необходимы знания в области деревообработки
Материалы
Дерево
Петли для ворот
Защелка и стопор
Винты
Клей для дерева
Лак
Анкеры для гипсокартона
Инструменты
Торцовочная пила
Аккумуляторная дрель
Рубанок
Фуганок
Зенковка
Площадь дятлов
Шлифовальный станок
Блок-плоскость
Параллельные зажимы
6.Ворота для домашних животных/детские ворота своими руками, Дженнифер Мейкер
Эта отдельно стоящая, очень широкая и высокая калитка для домашних животных и детей от Jennifer Maker — отличный дизайн для комнат с широкими проемами, которые необходимо заблокировать. Вы можете видеть сквозь эти ворота, сделанные из большой пластиковой решетчатой панели. Когда он не используется, вы можете сложить его. Когда у вас будут все материалы, вы легко сможете сделать эти ворота за одну ночь.
Уровень сложности : Легкий/Средний
Материалы
Пластиковая решетчатая панель
Решетчатые заглушки
Решетчатые винты
Петли
Защелки
Валик из липкого войлока
Инструменты
Отвертка
Настольная пила или ручная пила
7.Ворота для собак из картона своими руками, от …Two and Three Quarters
Если вы не плотник и не имеете никакого представления о том, как работать на швейной машине, но вам нужно быстрое решение с небольшим бюджетом для собачьей калитки, не ищите ничего, кроме этих планов от Two и Three Quarters. Хотите верьте, хотите нет, но из картонной коробки можно сделать довольно прочную и хитрую милую собачью калитку. Пожалуйста!
Материалы
Картонная коробка или коробки
Рулетка
Клейкая лента
Контактная бумага
Командные крючки 3M
Лента

8.Ворота для домашних животных из ПВХ-труб своими руками, eHow
Для простого в сборке проекта, который вы можете построить после быстрой поездки в местный хозяйственный магазин, рассмотрите эти простые в выполнении планы от eHow. Наряду с рамой из труб из ПВХ, ткань из оцинкованной стали образует экран, а натяжные стержни сверху и снизу ловко удерживают его на месте.
Уровень сложности : Легкий/Средний
Материалы
Труба ПВХ
Тройники из ПВХ
Ткань для скобяных изделий
Кабельные стяжки
Натяжные стержни
Защитные перчатки
ПВХ клей
Инструменты
Труборез или пила для ПВХ
Ножницы по металлу или кусачки для проволоки
9.
Doggie Gate DIY, от Yellow Brick Home
Если вы ищете привлекательные ворота, которые поместятся в дверном проеме, и у вас есть хорошие навыки работы с деревом, вы можете попробовать чертежи, предоставленные Yellow Brick Home. Эти ворота крепятся к дверному косяку, позволяя открывать или запирать их по мере необходимости.
Уровень сложности : Эксперт – Мастерство деревообработки
Материалы
Дерево
Петли
Болты
Гвозди
Винты
Краска
Инструменты
Гвоздезабивной пистолет
Торцовочная пила
Мини-приспособление для крегов
Отвертка или дрель
Квадрат
Рулетка или линейка
Шпатель
Шлифовальные блоки (средние и мелкие)
Шлифмашинка для мыши
Покрасочные материалы
10.Ворота для детей и домашних животных из дерева поддонов от Instructibles Workshop
Поддоны
— это отличный способ быстро установить конструкцию собачьей калитки. Этот план деревянных ворот из поддонов от Instructibles Workshop описывает шаги, которые вам нужно будет выполнить для ворот из цельного дерева.
Уровень сложности : Средний
Материалы
Деревянный поддон
Деревянные заготовки
Замок ствольного болта
Петли
Винты
Гвозди
Краска или морилка
Инструменты
Торцовочная или дисковая пила
Сверла и сверла
Молоток
Шлифовальный станок
Покрасочные материалы
Рулетка
11.Барьер для домашних животных своими руками, из творческой жизни Дебби Саенс
Если вы хорошо разбираетесь в тканях и швейной машине, вы можете легко сшить эту собачью калитку, созданную Дебби Саенс из блога A Creative Life. С помощью натяжных стержней, закрепленных сверху и снизу, вы можете отрегулировать эти ворота с тканевым покрытием по ширине дверного проема или проема комнаты.
Уровень сложности : Средний
Материалы
Ткань
Швейные принадлежности
Пружинные натяжные стержни
12.Ворота для детей и домашних животных своими руками за 10 минут, из блога Finding Purpose
Если вы ищете простые, функциональные планы зданий, в блоге Finding Purpose есть базовый проект, который вы можете сделать с минимальными материалами за короткий промежуток времени. Название претендует на 10 минут, но это может занять у вас немного больше времени. В любом случае у вас будет дверной проем, который блокирует вашу собаку и легко открывается.
Уровень сложности : Средний — Необходимы некоторые навыки работы с деревом
Материалы
Сосновые доски
Винты для настила
Петли
Защелка
Морилка или краска
Инструменты
Торцовочная пила
Дрель
Принадлежности для рисования
13.
Детские ворота из дерева для сарая своими руками, от REMODELaholic
Когда вы устанавливаете ворота в своем доме, вы, скорее всего, захотите, чтобы они соответствовали общему стилю вашего дома. Эта деревянная детская или собачья калитка от REMODELaholic имеет теплый деревенский вид. Если у вас есть навыки работы с деревом, вы можете научиться строить ворота для собак, которые будут одновременно функциональными и привлекательными.
Уровень сложности : Эксперт – Навыки работы с деревом обязательны
Материалы
Сосновые доски и пиломатериалы
Шурупы для гипсокартона
Клей для дерева
Морилка
Петля
Защелка
Ручка
Инструменты
Настольная пила
Торцовочная пила
Дрель
Гвоздезабивной пистолет
Шлифовальный станок
Универсальный нож
Каркасный квадрат
Рулетка
Карандаш
Блок шлифовального станка
Наждачная бумага
Поролоновая кисть
Старая тряпка
14.
Детские ворота своими руками из ткани, из сборника «Сделай сам»
Вариант из мягкой ткани в качестве собачьей калитки в книге «Сделай сам» предлагает пошаговые планы по созданию красочного барьера. Этот продуманный дизайн напоминает одеяло, натянутое на дверной проем. Тканевые петли облегчают установку и опускание по мере необходимости. И самое главное, для его сборки не нужны особые навыки шитья!
Материалы
Стеганая ткань
Термоактивируемый клей
Лента диагональная
Пучки шнура
Панель управления 3M
15.Ворота для нижней части широкой лестницы своими руками от вашей современной семьи
Этот план ворот из труб из ПВХ от Your Modern Family может охватывать вашу широкую лестницу или, возможно, широкий проем в дверном проеме. Если вы умеете собирать головоломки, этот проект для вас!
Уровень сложности : Средний
Материалы
Труба из ПВХ и соединительные элементы
ПВХ клей
Дерево
Петли
Стяжки
Винт с проушиной
Маленький банджи и крюк
Инструменты
Труборез или пила для ПВХ
Линейка или измерительная лента
Отвертка
Авторы избранных изображений: Pixabay
Содержимое
1. Ворота для собак из ПВХ, от Sew Many Ways
2. Ворота для собак своими руками, от Saws on Skates
3. Ворота для детей и домашних животных, от The DIY Hubs
4. Как построить ворота для собак, от This Old House
5. Самодельные современные детские ворота или ворота для домашних животных от Crafted Workshop
6. Самодельные ворота для домашних животных/детские ворота от Jennifer Maker
7. Картонные ворота для собак своими руками от …Two and Three Quarters
8. Домашние животные из ПВХ-трубы своими руками Ворота от eHow
9. Ворота для собачек своими руками от Yellow Brick Home
10.Ворота для детей и домашних животных из дерева поддонов, от Instructibles Workshop
11. Заграждение для домашних животных своими руками, из творчества Дебби Саенс
Детские ворота, от REMODELaholic
14. Детские ворота из ткани своими руками, из книги «Сделай сам»
15. Ворота для нижней части широкой лестницы, автор: «Ваша современная семья»
Deckgate (Буквально, как сделать колоду)
Это не «Deckgate» в том смысле, что есть скандал, связанный с колодой (извините, Оливия Поуп), а для тех, кто хочет научиться составлять буквальную колоду. Ворота, ну, это может помочь.
Наш прежний метод «гейтирования» колоды можно считать немного… недостаточным.
Хорошая погода еще раз подчеркнула недостаток нашей колоды. Бургер любит загорать там, но искушение травянистого двора, полного жуков и чарующих запахов, часто оказывается слишком большим, и он отправляется бродить. У нас на участке нет забора, а он в последнее время обнаглел и может даже забрести к соседскому двору. Отсюда классный фанерный барьер с одной стороны и наклонная доска с другой (да, этого было достаточно, чтобы держать его на палубе).
Очевидно, некоторые ворота были в порядке, так как мы не хотели лишать Бургера его драгоценного солнечного времени, но с новорожденным знали, что охрана его местонахождения может провалиться. Я прочитал пару учебных пособий в Интернете, которые были особенно полезными (этот и этот), затем я сделал некоторые измерения, набросал план игры (я немного изменил оба плана) и зашел в Home Depot. Вот с чем я пришел домой:
Я делал двое ворот, так что представьте эти припасы дважды.
Чтобы получить все необходимое, я купил две 10-футовые доски (разрезанные на секции 3 фута / 3 фута / 4 фута) и одну 8-футовую доску (разрезанную пополам). Приведенные выше длины были просто грубыми нарезками, которые я получил в Home Depot, чтобы все было легче поместиться в машину, но я знал, что мне нужно будет срезать свои собственные скошенные углы дома. Итак, я начал с вырезания углов под 45° на одном конце каждой доски.
Делая второй разрез под углом, я должен был быть точным в своих измерениях. Я знал, что хочу, чтобы ворота были на дюйм короче длины проема (чтобы дать им место для поворота) и примерно такой же высоты, как и остальные перила вокруг палубы.Поэтому я отметил свои длины и даже начертил угол на доске, чтобы быть уверенным, что отрезаю каждый в правильном направлении. Эти ворота были 44 дюйма в ширину и 29 дюймов в высоту.
Я разрезал доски попарно: верхнюю и нижнюю доски вместе, а две стороны вместе. Это гарантировало, что пары были одинаковой длины, что было ключом к получению моих ворот в конце (поэтому я тщательно зажал их вместе, прежде чем сделать второй разрез под углом 45° на противоположном конце).
Чтобы соединить мою раму вместе, я использовал приспособление Kreg Jig, чтобы сделать два карманных отверстия на каждом конце боковых досок. Это отверстия, которые я позже заполнил шпаклевкой по дереву.
Итак, вот моя рама после того, как все было хорошо и крепко прикручено.
Затем мне нужно было прикрепить балясины, чтобы имитировать внешний вид остальных перил палубы. Перед покупкой я измерил расстояние между существующими балясинами и решил, что у меня будет место для пяти из них на моих воротах.Поэтому, обрезав свою до нужной длины, я прикрепил первую в центральной точке моих ворот как сверху, так и снизу — с помощью двух 2-дюймовых шурупов для настила (удивительно, что они все еще остались от моего проекта настила в нашем последнем доме). Затем я использовал немного обрезков древесины, чтобы вырезать прокладки, чтобы помочь мне равномерно разместить следующие балясины. Вы можете увидеть их на этом снимке:
После того, как ворота были построены, нам понадобились только крепежные детали, чтобы их прикрепить. Home Depot продал этот комплект за 15 долларов, который включал две Т-образные петли и защелку, поэтому я взял две из них.В своем исследовании я прочитал, что петля должна растягиваться примерно на 1/5 длины ваших ворот. Так что эти 8″ идеально подошли для нашего проекта.
Чтобы повесить ворота, я использовал обрезки дерева, чтобы закрепить их на месте, и (с помощью Шерри) определил лучшие места для крепления всего оборудования с помощью предоставленных винтов. Мы не смогли отцентрировать верхнюю петлю (она упиралась в существующие перила палубы), поэтому она стоит немного низко, но как только светлая древесина будет окрашена в тон остальной части палубы, мы надеемся, что это не будет слишком заметно.
Затем мы просто прикрепили запорный механизм к другой стороне, и мы были в деле.
У нас все еще осталось пятно от прошлогоднего «омоложения» палубы, которое сделает ворота идеально подходящими, но нам нужно подождать около 2-3 недель, прежде чем мы сможем их покрасить (обработанная под давлением древесина может пузыриться или отслаиваться, если вы этого не сделаете). дайте ему немного высохнуть, прежде чем окрашивать или красить его). Но, несмотря на несоответствие внешнего вида, мы просто рады, что они работают и функционируют.Тем более, что на их изготовление ушло всего около трех часов, а общая стоимость двух ворот составила 53 доллара (23 доллара за дерево и 30 долларов за фурнитуру). Поместите этот проект в раздел «Почему я не сделал этого в прошлом году???»
Вот ворота с другой стороны. Я использовал тот же процесс, хотя отверстие было на полдюйма меньше, чем другое, и — получите это — на дюйм короче! Я предполагаю, что оригинальные перила становятся немного ниже, поскольку они охватывают палубу.
Единственная дополнительная проблема, связанная с этими воротами, заключалась в том, что мне пришлось ввинтить петлю в поручни и поручни для ног, а не в столб.Шарнир был слишком высоким, чтобы полностью на него поместиться (мы очень хотели, чтобы он открывался в этом направлении, поэтому петля с другой стороны не имела смысла).
К счастью, это оказалось довольно простым решением — я просто вкрутил пару блоков обрезков (первоначальные скошенные углы, которые я отпилил), чтобы дать петле место для крепления. Очевидно, я их тоже буду окрашивать, так что через несколько недель они должны растушевываться.
Мы, вероятно, будем оставлять эту сторону открытой большую часть времени, так как именно здесь Бургер выходит по своим делам, и просто закроем ее, когда захочет задержаться на палубе.Поэтому мы планируем добавить какую-то защелку с крючком и петлей, чтобы держать его открытым, чтобы он не раскачивался на ветру или что-то в этом роде.
Шерри и я говорили о том, чтобы в конечном итоге отгородить часть заднего двора, чтобы Бургер мог бродить немного свободнее, но в то же время ему, кажется, нравится, что он может чаще греть свой голый живот, и мы не преследуем его в доме.
Обновление: К счастью, так же, как Бургер не может проскользнуть через остальную часть периметра колоды, он не может пройти через новые ворота.Ему придется прыгнуть в воздух, идеально очистить нижнюю раму и балясины, а затем приземлиться на лестницу внизу, и он просто не такой смелый (он гораздо счастливее быть ленивым и греться на солнце). Но более наглый щенок может протиснуться, если он достаточно мал и решителен, и в этом случае я бы порекомендовал более близкое расстояние или добавить какую-то поперечную доску.

И мы думаем, что мы, вероятно, будем очень благодарны (заботливы?) за то, что когда-то Тедди стал более подвижным, чтобы мы могли держать его в узде, не беспокоясь о падении с лестницы. Родительская победа!
Ещё публикации от Young House Love
30+ простых и дешевых идей и конструкций ворот (дерево, металл)
Что может быть лучше, чем облагородить огороженную территорию, будь то ваш дом или дом отдыха, чем вложить деньги в красивую привлекательную калитку? Подъездные ворота бывают разных стилей, и теперь некоторые из них оснащены современными технологиями, чтобы они выглядели более современными, и почему очень понятно, почему они повышают ценность вашего дома.
Если вы думаете о ремонте ваших ворот в ближайшее время или если вы еще не установили их, а теперь хотите, вот обзор некоторых из лучших идей ворот, которые вы можете проверить.
В этой статье:
Вам могут понравиться эти идеи для сада
Идеи недорогих ворот для подъезда
Этот вариант для мастеров-любителей. Конструкции здесь не стоят более 300 долларов, так как вы можете просто использовать подручные материалы, в основном дерево, сетку и алюминий.
1.
Деревянная и проволочная сетка
Этот вариант является излюбленным дизайном многих домашних мастеров, и когда дело доходит до недорогих ворот, он не является исключением. Этот сочетает в себе хитроумные толстые деревянные планки с пространствами, заполненными железной сеткой, создавая вид сарая, как этот.
2.
Традиционный вход на ранчо
Вам не нужно много, чтобы это сработало. Это всего лишь ступенька вверх по сравнению с первым. Он имеет более геометрический вид, с классической белой краской входов на ранчо и колоннами из необработанного дерева.Пышный контраст такой простой, но красивый.
3.
Дешевые металлические ворота
Эти стоят менее 200 долларов. Изготавливается из дешевого металла, чаще всего сборным. Он не предназначен для ворот уединения, так как он широко расставлен. Хотя он сделан из дешевого металла, он также устойчив к атмосферным воздействиям и прочен.
Идеи металлических въездных ворот
Прочные и гладкие металлические въездные ворота приобретают все более современный дизайн. Они экономичны, а также универсальны.Они легче кованого железа, поэтому ими очень легко управлять. Они идеально подходят для всех типов въездных ворот.
4.
Рулонные ворота с металлической сеткой
Рулонная конструкция обычно не используется, но современные таунхаусы значительно выиграют от такой компактной конструкции. Это красивые полуприватные ворота, которые по своему внешнему виду обеспечивают максимальную безопасность и всесторонний взгляд на это благодаря своим нейтральным тонам и встроенной функции улавливания света.
5.
Металл и сетка
По праву подпадает под современные металлические конструкции. Это двойные въездные ворота с металлическими блоками и акцентом в виде квадратной сетки, что делает их полуприватными въездными воротами. Шалфейно-зеленый цвет всех ворот также является чем-то примечательным и прохладным для глаз.
6.
Чёрная металлическая раздвижная дверь для особо закрытых помещений
Для элегантных металлических ворот для закрытых дверей каждая планка должна быть максимально толстой. Но чтобы спроектировать степень мягкости и многослойности, по-прежнему используйте очень маленькие промежутки между ними.В целом внешний вид прочный, непроницаемый и излучает максимальную безопасность со всех сторон.
Идеи деревянных въездных ворот
Это, пожалуй, наиболее часто используемый материал для въездных ворот и во многих столярных работах. Как материал для подъездных дорог, он универсален и подходит для широкого диапазона дизайна и вкуса. Итак, вот несколько дизайнов, которые вы можете включить в свою подъездную дорожку.
7.
Средиземноморская дверь амбара
Может показаться, что она прямо из «Хоббита», но нет ничего более теплого и гостеприимного, чем эта средиземноморская дверь амбара.Это хорошая идея ограждения подъездной дороги для домов в латиноамериканском стиле и для более умеренного климата. Добавление этой петли придает всему классическому деревянному забору.
8.
Стиль дзен со стеклянными смотровыми щелями
В этом варианте используется только необработанный полированный кедр, обрамленный бетонными стенами забора с акцентом на стеклянные смотровые щели. Смотровая щель, которая добавляет уровень безопасности вашей подъездной дорожке, потому что она непроницаема снаружи. Добавление к нему теплого света делает его более гладким и современным.Это двустворчатые ворота от SoCal.
Похожие : 25+ лучших идей и дизайнов освещения подъездных путей
9.
Деревянные ворота в стиле середины века
Кто сказал, что дерево не может быть универсальным? Этот имеет неравномерно расположенную деревянную подъездную дорожку, выгравированную в стальной раме. Чтобы получить уникальный штрих, который экономит пространство, вы можете взять этот дизайн середины века в любое время. Стена забора из прочного плитняка также очень хорошо дополняет внешний вид.
Связанный : Каменная дорога: стоимость, установка, плюсы и минусы
Идеи автоматических ворот
Рассвет автоматических ворот произвел революцию в том, как мы знаем ворота. Ими можно управлять с помощью пульта дистанционного управления, светового цензора или распознавания голоса. Их также можно открыть по отпечатку пальца. Дело в том, что вам не нужно выходить из машины, чтобы открыть их, и вот несколько дизайнов, которым вы можете следовать.
10.
Автоматические складные ворота из кованого железа
Эти ворота управляются с помощью пульта дистанционного управления. Помимо автоматического складывания, он изготовлен из прочного кованого железа с гладким дизайном и неравномерным решетчатым рисунком.
Это все, что вам нужно, чтобы придать современному таунхаусу ультрасовременный вид.
11.
Автоматические металлические ворота для въезда
Эти ворота управляются с помощью пульта дистанционного управления или голосового цензора. Это откатные ворота из тонкого металла.Этот безгусеничный, но поставляется с роликами, установленными на столбе. Симметрия всего дизайна аккуратная и классная. Его легко установить и также легко обслуживать.
12.
Электрические откатные ворота
Эти ворота управляются с помощью мобильного приложения. Они также поставляются с пультом дистанционного управления для людей дома, чтобы открыть подъездную дорожку, когда вы уже находитесь у бордюра. Этот имеет полностью частный дизайн, сделанный из простого черного металла. Хорошо, что стоимость этих электрических откатных ворот легка в кармане.
Идеи раздвижных ворот
Раздвижные ворота не только привлекательны сами по себе, но и просты в эксплуатации. Вам не нужно беспокоиться о том, чтобы открыть его внутрь или наружу, так как все, что вам нужно, это всего лишь одна задвижка. Таким образом, это компактные подъездные ворота, которые идеально подходят для современных или современных домов.
13.
Классика дерева и железа
Это сочетание современной классики и атмосферы середины века. Это правильный баланс мягкости и жесткости, тепла и холода, а также компактная текстура и конфиденциальность, которые он предлагает, — это правильные ворота для аккуратного вида.Вот как должны выглядеть раздвижные ворота, если быть честными.
Связанный : Подъездная дорожка из булыжника: стоимость, установка, плюсы и минусы
14.
Алюминиевые ворота с лазерной гравировкой
Ваши алюминиевые раздвижные ворота не должны быть такими простыми, как они уже есть. Гравировка изображений или символов на алюминиевой подъездной дорожке может творить чудеса и создавать различные вибрации. Например, вот этот выглядит круто и дзен. Он выглядит современно, чисто и драматично одновременно.
15.
Откатные ворота из мытого дерева и стали
Дерево – классический материал, но это не обязательно должно быть только классическое коричневое дерево. Вы можете обработать поддоны, чтобы они выглядели помытыми. Контраст стального каркаса очень хорошо дополнит белое дерево. Это все, что вам нужно для чистого, свежего взгляда.
Современные идеи для ворот
Современные ворота для ворот отличаются уникальным внешним видом и сочетанием материалов. Они определенно привлекают внимание и создают иллюзию пространства или компактности. Вот некоторые современные идеи ворот, над которыми вы можете подумать.
16.
Лазерная резка железа и бетона
Если вы видели таунхаусы современного дизайна, вы, должно быть, привыкли к железным воротам, вырезанным лазером, на бетонных столбах и рамах. Он элегантный и очень роскошный, хорошо дополняет нейтральные тона современных домов.
17.
Современная стальная автоматическая въездная дорога
Это большое наклонное поместье может похвастаться четкими линиями черной стали со стеклянными окнами.Это автоматические раздвижные ворота, а контраст серого бетонного каркаса действительно завершает внешний вид. Современные деревянные почтовые ящики также являются эргономичным штрихом к этим современным воротам.
Связанные : 35+ лучших идей ландшафтного дизайна почтовых ящиков
18.
Современные ворота из матового стекла
Если вы хотите выделиться, когда дело доходит до стиля, вы можете использовать комбинацию из матового стекла и стальной рамы. Это новый, современный вид, который придает вид от приватного до полуприватного.Это автоматический слайдер, отличающийся четкими линиями и ультрасовременным внешним видом.
Подъездные ворота идеи
Эти типы подъездных ворот создают единое целое, поскольку в ограждении и подъездных воротах использованы одни и те же материалы, стиль и дизайн. Если вам нужен этот бесшовный вид, это прекрасный штрих для ваших подъездных ворот.
Связанные с : 31+ Уникальные идеи украшения садового забора
19.
Минималистские раздвижные ворота для забора
Для естественно современного вида забора для подъезда вы можете использовать эту раздвижную конструкцию.У этого есть тот всеобъемлющий, шикарный взгляд, используя древесину поддона. В целом, это также экономично, потому что древесина недорога и экономит много места.
20.
Складное железное ограждение для подъезда
Если вы хотите, чтобы ваш дом выглядел аккуратно, дополнял любой дизайн дома и имел широкую цветовую палитру, вы можете выбрать простое складное ограждение для подъезда из кованого железа. Его симметричный, но открытый вид — прекрасное дополнение к любому загородному ландшафту, подобному этому.
21.
Двойной складной штакетник для подъездных ворот
Если в сельской местности вы чувствуете себя идеально для подъездных дорог, покрытых гравием, вы можете приобрести двускладные въездные ворота из штакетника.
Этот сделан из кедрового дерева, но вместо прямого дизайна он имеет слегка изогнутую форму для большей эстетики.
Идеи железных ворот
Это может быть настолько дешево, насколько вы хотите, или настолько дорого, насколько это возможно. Но железные подъездные ворота — одни из самых надежных, если не самые надежные, и есть множество идей, которые вы можете воплотить с ними.
22.
Кованые решетчатые ворота для въезда
Думаете о классных, эксцентричных воротах для въезда с самой высококлассной атмосферой? Попробуйте решетчатые ворота из кованого железа, подобные этим. Простые бетонные столбы, на которых он обрамлен, а также богато украшенные символы и лампы на столбах делают свое дело. А вот это автоматическая решетчатая подъездная дорога из Беверли-Хиллз.
Похожие : 23+ лучших идей и дизайнов решетчатых заборов для вашего сада и двора
23.
Компактные ворота из кованого железа Преимущество компактных кованых ворот. Он не должен быть толстым, так как для этого у вас уже есть бетонные столбы.Наклонная подъездная дорожка также выиграет от этого стильного дизайна из кованого железа.
24.
Изогнутые ворота из кованого железа
Классические ворота из кованого железа обычно почти всегда симметричны, чтобы сохранить минималистский вид. Но современные конструкции подъездных дорог из кованого железа могут быть превращены в комбинацию эксцентричных рисунков, эмблем и даже изгибов, подобных этому. Он по-прежнему простой и угловатый, но с извилистой динамикой.
Связанные : Tar And Chip Подъездная дорожка: стоимость, плюсы и минусы
Идеи складных ворот
Двустворчатые и двойные дорожные ворота являются обычным явлением для офисов, чтобы регулировать количество пешеходов в определенное время. Но теперь они нашли способ встроиться в дома, и вот идеи складных ворот для вашего дома.
25.
Короткие складные въездные ворота для поддонов
Если вам не хватает универсальности и стиля дерева, вы можете воспользоваться минимализмом этой короткой складной въездной дорожки для поддонов. В этом используется обрезки кедра, уложенные на поддоны и спроектированные в виде ворот подъездной дороги, которые источают достаточно уединения для домовладельца.
26.
Деревянные ворота с железной рамой
Если вы планируете иметь более декоративные откидные ворота, которые не уступают деревянным, но с современной отделкой железной рамой, этот дизайн для вас.Сочетание вертикальных и горизонтальных деревянных планок с минимальными промежутками между ними придает ему современную атмосферу благодаря горизонтальной и вертикальной комбинации.
27.
Дерево, сталь и бетон
Для складных ворот, не похожих ни на какие другие, вы можете заказать складные ворота в азиатском стиле, сделанные из складных деревянных панелей на черной стальной раме и заключенные в необработанный серый бетон. . Если вам нужен фокус для дома помимо вашего сада, стоит попробовать.
Связанные : 23 лучших идеи и конструкции бетонных ворот
Идеи ворот в деревенском стиле
Если вы любите классические, простые тона, но солидные конструкции ворот для полной деревенской атмосферы, вот несколько дизайнов ворот для подъезда, чтобы подумать о.
28.
Ворота в деревенском стиле
Нет ничего более деревенского, чем массивный деревенский дом из дуба. Он обеспечивает стильную и уютную загородную привлекательность. Подумайте о Бирмингеме, Алабаме или английских коттеджах на окраине.Нейтральные тона и перекрещивающаяся кирпичная кладка добавляют величия этим воротам.
Сопутствующие : Кирпичная подъездная дорожка: стоимость, установка, плюсы и минусы
29.
Классические ворота в стиле ранчо
Это автоматические ворота с простым дизайном в стиле ранчо. Это не обеспечивает уединения, так как выходит на длинное ранчо. Но его бетонные столбы действительно делают выдающееся заявление. А так как он сделан из кованого железа и окрашен в цвета амбара, то это полный нокаут.
30.
Подъездные ворота в стиле домика
Если вы не являетесь поклонником полностью кованого железа и хотели бы выбрать более простой дизайн из дерева, вы всегда можете выбрать подъездные ворота в виде домика из Техасский домик. Он открывается наружу для гравийного пешехода, который дополняет простую бетонную дорогу, открывающуюся внутрь. Это очень средне-западный, деревенский и очень гостеприимный.
Часто задаваемые вопросы по идеям ворот для подъездных дорог
Помимо этих идей ворот для подъездных дорог, вам также будет полезно узнать другую дополнительную информацию, которая может помочь вам при создании идеи ворот для подъездных дорог.Таким образом, вот несколько часто задаваемых вопросов о воротах, о которых вы должны знать.
Сколько стоят ворота?
По данным Fixr, минимальная-максимальная предельная стоимость ворот для проезда будет составлять 1400-12000 долларов. Средний диапазон составляет 4000–8000 долларов, а в среднем по стране — 6000–7000 долларов. Даже с этими цифрами все равно будет зависеть от материала, использованного при строительстве ворот.
Виниловые Wood Утюг $ 181186
ручной подъездной дороги ворота $ 1400-10000

$ 3000-12000
RV Driveway Gate $ 1000-9000
звено цепи $ 180-5500
$ 200-5600
$ 300-8500
$ 600-8500 $ 600-8500
Сталь $ 600-8500

$ 181191

Что находятся лучшие леса, используемые для подъездных дорожков?
Когда дело доходит до деревянных ворот, вы должны выбирать из выдержанной твердой древесины. Наиболее популярными породами дерева, используемыми для ворот, являются кедр, дуб, красное дерево и аккойя.
Какие въездные ворота самые лучшие?
Здесь нет абсолютного ответа, потому что ворота на подъездной дорожке в лучшем случае должны соответствовать эстетике вашего дома, чтобы повысить привлекательность бордюра. Но среди самых универсальных были бы дерево, железо, звено цепи и сталь.
Ворота отпугивают воров?
Все согласны с тем, что да, ворота сдерживают воров, но не предотвращают их всех.Это хорошее средство сдерживания грабителей, потому что свободное пространство огорожено, что снижает пешеходное движение воров ночью или на рассвете. Таким образом, въездные ворота считаются важными элементами домашней системы безопасности. Автоматические въездные ворота считаются наиболее эффективными, когда речь идет о подобных проблемах.
Ворота должны открываться внутрь или наружу?
Эмпирическое правило гласит, что ворота должны открываться внутрь, в сторону частной собственности, а не в сторону улицы или тротуара. Однако в некоторых редких случаях вы также можете повернуть его наружу. Эти редкие случаи открывания ворот наружу обычно случаются с автоматическими воротами.
Как защитить входные ворота?
Есть три основных совета, которым следует следовать, когда речь заходит об обеспечении безопасности ваших ворот, а именно:
Выберите правильный дизайн и материал: подъездные ворота. По сравнению с деревом, алюминием и другими материалами он не податлив и прочен.Чтобы удержаться от лазания, установите его на высоту, на которую большинство людей не сможет подняться. Вы также можете закрыть его горизонтальными планками с острым краем, чтобы сделать его защищенным от взлома.
Выберите правильный привод для безопасных ворот: Существует два основных типа ворот: раздвижные и распашные. Для откатных ворот наиболее безопасным приводом ворот будет гидравлический рельсовый привод с электромагнитным замком. Когда дело доходит до распашных ворот, вам следует выбрать привод ворот с накладным креплением.
Включите магнитный замок для ворот: Опять же, существует множество стилей замков для ворот, но одним из самых непроницаемых и трудно взломанных для взлома является магнитный замок для ворот.Так что, если у вас есть возможность выбрать замок для ворот, сделайте это.
Вам нужно разрешение на строительство въездных ворот?
Нет, если следовать основным правилам. Если подъездная дорога выходит на частную дорогу, вы можете построить ворота высотой до 2 метров, не обращаясь за разрешением. Если ворота на подъездной дорожке открываются на тротуар или шоссе, вам предоставляется 1-метровая свобода действий от ворот, но помимо этого вам необходимо разрешение.
Могут ли входные ворота повысить ценность дома?
Интересно, да.По мнению экспертов по недвижимости, въездные ворота, в зависимости от используемого материала и общего дизайна, добавляют 5% к общей стоимости дома. Однако этот процент увеличился из-за появления автоматических въездных ворот.
Существуют ли различные типы автоматических ворот?
На самом деле существует три типа автоматических въездных ворот: плоские, арочные и плоские/арочные с навершиями. Как и ворота с ручным управлением, они также имеют разные проемы.У нас есть распашные, раздвижные, складные и двустворчатые. Наиболее экономичными из всех, когда речь идет об автоматических воротах, будут раздвижные ворота с плоским верхом.
Можно ли автоматизировать существующие ворота?
Да. Все, что вам нужно сделать, это купить комплект автоматизации и установить его на существующие ворота. Однако не все существующие ворота применимы для автоматизации. Деревянные или деревянные ворота могут подвергаться повышенному износу, что сокращает срок их службы. Этот используется больше для металла и железа.
Связанный:
Заключение
Когда дело доходит до въездных ворот, можно проявить изобретательность, потому что их изготовление означает, что вы можете выбирать из широкого спектра материалов.
Помимо этого, вы также можете гибко подходить к дизайну, чтобы сделать его как можно более заметным. Но это не должно отвлекать вас от основной цели наличия подъездных ворот, а именно конфиденциальности и безопасности. Итак, когда планирование ворот находится в движении, убедитесь, что эти две функции являются вашими главными приоритетами.
дизайн, чертежи, эскизы, фото. Схема откатных ворот своими руками с размерами
Изготовление откатных ворот существенно отличается от создания обычных систем для открытия проходов в стенах или заборе. Это требует дополнительного оборудования и применения специальных методов монтажа. Поэтому схема откатных ворот имеет свои конструктивные особенности в зависимости от конкретного места установки, назначения и принципа реализации механизма открывания.

Преимущества
Популярность таких систем напрямую связана с дизайном. Дело в том, что он позволяет максимально сэкономить место. Типовая схема откатных ворот предполагает смещение двери вдоль стены, а значит, большого зазора в зоне их работы не требуется. Учитывая это, установка таких систем обязательна на некоторых заводах или промышленных объектах. Также, благодаря конструктивным особенностям и применению специальных механизмов, именно в таких воротах проще всего реализовать механическое открывание и его дистанционное управление.
Важным фактором, который является одним из решающих при выборе таких конструкций, является то, что ими можно пользоваться, не отходя от станка. Не нужно самостоятельно открывать и впоследствии фиксировать створки, что очень раздражает некоторых водителей. Это очень удобно, особенно в плохую погоду.

недостатки
Обычная схема откатных ворот требует наличия места вдоль стены или забора, необходимого для размещения створки.Также такие конструкции несколько сложны в изготовлении, что иногда сказывается на стоимости работ. Это может потребовать дополнительных материалов для реализации механизма движения. Необходимо подобрать конструкцию под конкретное место установки. Многие стандартные решения могут просто не подойти для определенных площадей, хотя стоит рассмотреть отдельно все виды таких ворот, чтобы показать их основные характеристики.
Ворота консольные
Такие системы требуют специальной направляющей, которая обычно крепится в нижней части на стене и служит опорой для перемещения полотна.Такая схема откатных ворот своими руками делается проще всего. Это довольно простая конструкция, которая очень распространена. Он позволяет использовать транспортные средства любой высоты и не имеет ограничений. Однако придется потратиться на длину полотна и изготовить специальный запорный портал даже на противоположной стороне проезда. Также к их недостаткам можно отнести их парусность, хотя это практически незаметно при оформлении небольшого входа.

Подъездные ворота
Эти конструкции обычно устанавливаются там, где уже есть ограничение на въезд по высоте.Дело в том, что механизм их открывания расположен на специальной рейке, сверху входа. Это очень важно учитывать на этапе проектирования, так как необходимо учитывать возможность проезда транспортных средств с большими габаритами. Типовая схема откатных ворот своими руками составляется достаточно просто. Достаточно рассчитать принцип крепления верхней направляющей и уже разместить на ней сам подвесной механизм. Чаще всего эти конструкции монтируют в пролетах между цехами или внутри больших помещений.Это позволяет сразу решить проблему с габаритами транспорта и использовать только преимущества этих систем.
Ворота колесные
Такие конструкции чаще всего используются для создания широких пролетов. Обычно макет и чертеж откатных ворот с размерами создается ориентировочно. Дело в том, что окончательные замеры подвижного механизма лучше производить после установки рельса, по которому будут ездить колеса. Такая конструкция считается менее практичной, так как даже незначительные препятствия или завалы на полу могут сказаться на качестве работы.Однако если нужно создать достаточно широкий пролет и нет возможности использовать подвесную систему, то этот вариант изготовления может показаться оптимальным.

Чертеж
Если учесть все особенности разных конструкций, то можно понять, что для создания откатных ворот своими руками необходим индивидуальный подход. Дизайн, чертежи, схемы или эскизы, взятые с других объектов, могут не подходить для конкретного пролета или не соответствовать требованиям конечного пользователя.Поэтому профессионалы в первую очередь рекомендуют подходить к этому вопросу, исходя из потребностей и личных предпочтений.
В первую очередь определяют принцип построения и на основании этих данных делают рисунок полотна. Обычно делают достаточно прочный каркас, а его длину увеличивают на 40%. Это необходимые затраты, которые позволяют скрыть зазор между створкой и стеной и в то же время придать изделию дополнительную прочность.
При создании конструкции откатных ворот схемы или чертежи выполняются с учетом приобретения готовых узлов.Это могут быть рельсы, ролики или другие сборные элементы. Поэтому перед началом работы очень важно сразу уточнить наличие этих узлов и узнать все их параметры. То же самое относится и к системе автоматического открывания, которая может иметь свои особенности монтажа и поэтому нуждается в подробном отображении на чертеже.

Подготовка опорных столбов и оснований
Этот этап считается очень важным, так как от него зависит не только качество конструкции, но и срок эксплуатации, который будут иметь откатные ворота.Фото, схема или чертеж в этом процессе не помогут, ведь нужно учитывать индивидуальный ландшафт местности. При этом сразу стоит отметить, что опорные столбы с замковым устройством и ловушкой лучше делать на одном монолитном основании. Это позволит избежать перекосов, возникающих из-за неравномерного проседания грунта. Такой вид фундамента лучше делать на глубине промерзания земли с учетом самого грунта.
Сначала копают траншеи под сами столбы и соединяют их между собой.
На следующем этапе делается песчаная подложка, в которую можно добавить небольшое количество щебня.
Если планируется установка системы автоматического открывания, то сразу лучше сделать тросик и другие управляющие провода.
Затем делают армирование и укладывают швеллер в соединительную траншею плоской стороной вверх. Он послужит основой для рельсов или передвижной каретки. На этом этапе их выполняют с помощью уровня, чтобы не допустить перекосов, которые повлияют на работу конструкции.
Затем произвести бетонирование. Очень важно добиться максимального удаления воздуха при заливке. Поэтому некоторые мастера предпочитают использовать специальные вибраторы, которые погружаются в раствор.
Опорные столбы ворот следует устанавливать только после полного застывания бетона. Обычно их делают из кирпича, сразу проводя проводку и устанавливая посадочные места для крепления металлических элементов.
Подбор фурнитуры
Создавая откатные ворота, чертежи, схемы, эскизы, конструкция или инструкция которых предполагает использование дополнительной фурнитуры, очень важно правильно подобрать все необходимые элементы.Они должны соответствовать друг другу и подходить для решения конкретных задач. Учитывая это, профессионалы рекомендуют приобретать уже готовые комплекты. В их состав входят все необходимые узлы, позволяющие реализовать конкретный тип устройства с минимальными затратами. К таким элементам обычно относятся ролики, тележки, концевые выключатели, улавливатели и направляющие. Это основные детали, создавать самому очень дорого и не имеет смысла.
Изготовление стенового каркаса и несущего каркаса
Обычно для этих целей используется профильная труба прямоугольного сечения 60х30.Однако изготовление откатных ворот своими руками по чертежам, схемам или эскизам может предусматривать использование и других материалов. Соединение всех элементов выполняется с помощью сварки. Армирующий каркас можно сделать из трубы 40х20. Очень важно, чтобы он был приварен непосредственно по внутреннему периметру с ребрами жесткости и распорками.
Несущие рамы изготавливаются аналогично. Однако им не нужен усиливающий каркас. Просто установите ребра жесткости и дополнительные распорки. После этого конструкция окрашивается и крепится к стене.

Установка основных узлов
На данном этапе может понадобиться электрическая схема откатных ворот и инструкция по установке такого оборудования, как ролики, каретки или рельсы. Все узлы устанавливаются на свои места с учетом их конструктивных особенностей и способа крепления. Чаще всего используют саморезы, предназначенные для работы с металлическими или болтовыми соединениями. Некоторые специалисты рекомендуют сначала выполнить предварительный монтаж, после чего установить все детали на место.После этого можно будет произвести окончательную фиксацию.
Когда все узлы смонтированы на раме, можно монтировать раму для полотна на его несущую конструкцию. Также требуется выравнивание. Дверное полотно должно быть смонтировано идеально, так как только так можно добиться правильной работы изделия и продлить срок его службы.
Монтаж систем управления и механического открывания осуществляется в соответствии с инструкцией по их установке. Также необходимо учитывать особенности каркаса и опорных элементов.
Обшивка
При создании откатных ворот чертежи и эскизы обычно предполагают использование металлического профиля для обшивки. Дело в том, что этот материал имеет сравнительно небольшой вес, хороший внешний вид и очень практичен. Крепится с помощью специального крепежного материала в виде саморезов. Некоторые мастера предпочитают приобретать уже окрашенные листы, для которых есть специальные крепления. Их стоимость обычно выше, но внешний вид таких изделий просто поражает.Также стоит отметить тот факт, что заводское окрашивание намного качественнее и прослужит довольно долго. При этом стоит обратить внимание на изделия с нанесенными рисунками, которые придадут конструкциям неповторимый стиль и неповторимость. Однако следует помнить, что стоимость таких профилей из листового металла довольно высока.

Рекомендации специалистов
Если в ворота планируется въезжать автомобиль КАМАЗ, то их ширина должна быть не менее 5 метров. Такие параметры берутся из расчета размеров автомобиля, возможности движения под углом 45 градусов и запаса на колебания или скольжение в плохую погоду.
Даже для подвесных ворот требуется бетонное основание, так как перекос, вызванный движением грунта, может повлиять не только на систему движения, но и на элементы полотна замка.
Все доборные элементы и системы автоматического открывания необходимо приобретать у одного производителя. Так вы сможете избежать проблем, связанных с несовместимостью отдельных элементов или запорных механизмов.
Выбирать устройство управления автоматическим открыванием дверей нужно очень внимательно, обращая внимание не только на производителя, но и на продавца. Дело в том, что это вопросы не только комфорта, но и безопасности. Именно поэтому многие мастера предпочитают обращаться в специальные компании, оказывающие подобные услуги и дающие гарантию на свой товар, проводя периодическое техническое обслуживание и гарантийный ремонт.
Выход
На основании вышеизложенного материала можно сделать вывод, что схема откатных ворот создается индивидуально.При этом необходимо учитывать тип реализации процесса перемещения лопасти и наличие систем управления. Также важно уделить внимание изготовлению самой конструкции, так как она должна быть не только прочной, но и иметь небольшой вес. Поэтому к качеству подбора материала нужно подходить очень ответственно и без лишней экономии.
Откатные ворота своими руками, чертежи принципиальные, эскизы. Как установить откатные ворота своими руками: чертежи и схема установки
Неотъемлемой частью защитной конструкции дачного участка являются ворота.Сегодня существует множество их разновидностей. Давайте рассмотрим процесс изготовления и установки откатных ворот своими руками.
Преимущества и недостатки этой конструкции
Преимущества:
Такая конструкция ворот не мешает выезду/въезду автомобиля на небольшой площади. Консольные двери позволяют значительно сэкономить пространство.
Наличие нижнего кронштейна консольной системы позволяет оборудовать ворота в любых климатических условиях.
Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и другое.
Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
По сравнению с другими типами ворот (например, распашными) отсутствует такое явление, как провисание петель. Существующая автоматика и механизм закрытия/открытия ворот обеспечивают длительный период эксплуатации.
Есть возможность выбрать различную автоматику для ворот.
Дефекты:
В отличие от других видов ворот, например, распашных, обустройство откатных ворот требует больших финансовых затрат, примерно на 10–20%.
Необходимо сделать дополнительный фундамент для крепления консоли и привода.
Вдоль забора необходимо выделить достаточно места.
Конструкция ворот делится на несколько типов, каждый из которых отличается друг от друга:
Подвесной.Еще с советских времен эта тяжелая, но в то же время надежная конструкция завоевала огромную популярность. В нем полотно на роликовых тележках крепится к балке, которая располагается над проходом, высотой до 5 м. В результате такая высота является ограничением при посадке в высокие автомобили.
Консоль. Этот тип ворот идеально подходит для климатических особенностей России. Эта конструкция не оборудована балкой над проезжей частью. Такие ворота не смогут вывести из строя снежные заносы, ветер, пыль и тому подобное.Итак, полотно крепится к балке с помощью роликовых тележек. В этом случае вся конструкция закрепляется на прочном фундаменте, который заливается сбоку от проема.
На винтовых сваях. На глубину 1500 мм в грунт вкручиваются металлические сваи, которые будут несущими всей конструкции. Их изготовление и установка займет до 3-х дней.
Механический. Такие ворота открываются/закрываются вручную. Механические гораздо дешевле по стоимости и проще в установке.Они подходят для тех случаев, когда загородный дом или загородный дом используются редко.
Автомат. Такие ворота являются полной противоположностью механическим. Они оснащены электроприводом и дистанционным управлением. Для регулярного использования лучший вариант.
Независимо от типа конструкции откатные ворота требуют наличия свободного места вдоль забора с одной стороны. При этом она должна быть равна по размеру проему. Что касается консольных систем, то места должно быть на 120-200% больше.
Особенности расчета ворот
Расчет конструкции является одним из важнейших и приоритетных этапов. Игнорировать этот этап не стоит, так как сооружение выдвижных намного сложнее, чем распашных.
Процесс расчета включает следующие этапы:
Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
Расчет веса возводимой конструкции.
Создание наброска или рисунка.
Расчет ширины и высоты конструкции должен основываться на рыночном ассортименте. Так, если профиль или трубу можно легко сварить, то разрезать листы профнастила с целью сложения очень сложно. Плюс результат будет неэстетичным.
Причем, понимая, какой вес в итоге будет у конструкции, подбираются соответствующие механизмы и подвижные части, способные справиться с нагрузкой.
Если полотно предполагается большим, то обязательно учитывают ветровую нагрузку. Добавьте небольшой запас к преобладающей силе ветра в вашем районе.
Хотя проще всего получить расчеты, обратившись в специализированную фирму, которая предоставит папку с чертежами и расчетами, вы можете сделать это самостоятельно. Сразу следует отметить, что все приведенные выше расчеты относятся к консольным откатным воротам. Они сложнее всех остальных типов, поэтому давайте рассмотрим их подробнее.
Ширина ворот (L) будет равна:
ширина открывания;
технологических открытых/закрытых отступов;
минимальное расстояние между центрами вагонов.
Исходя из этого, L будет больше, чем отверстие.
При движении закрылки должны быть сбалансированы. Этот показатель достигается за счет расчета противовеса. За счет этого удельный вес конструкции будет равномерно распределяться по вагонам.Соответственно, чтобы нагрузка была как можно меньше, противовес должен быть большим.
А что делать, если места для движения створки недостаточно? При этом следует понимать, что длина противовеса не должна быть меньше 40% ширины створки. Идеальный показатель – 50%. Как следствие, ширина L имеет в своей конструкции противовес.
С помощью таких расчетов можно определить, сколько места необходимо для откатывания ворот вдоль забора.
Это значение определяется на основе веса используемого материала:
Настил ~ равен 4 кг/м2.
Сталь толщиной 2 мм ~ 17 кг/м2.
Ворота с рамой 4 × 2 м будут иметь средний вес 200 кг. По таким данным можно определить показатели направляющей балки. В этом случае можно отталкиваться от установленного стандарта.
Для дверей весом 300 кг балка 9×5 см с толщиной не менее 3.5 мм достаточно. Однако требуется запас прочности до 40%. Это значительно упростит эксплуатацию ворот и увеличит срок их службы.
Для ворот потребуются ролики, улавливатели и опорная рейка. Современные изделия такого рода позволяют выбрать необходимый дизайн. Возьмем за основу простейшую оценку ветровой нагрузки, которая составляет от 12 м/с до 90 кг/м 2 и равномерно распределяется по опорным зонам полотна.
Как сделать так, чтобы сделанная вами конструкция работала без перебоев даже при сильном ветре? Для этого необходимо следить за тем, чтобы прочность фурнитуры была больше расчетной массы дверей. Также учитывается боковой момент 100 кг/м, умноженный на 8 кг/м, что равняется 800 кг/м. В принципе, это немного ~ на каждый опорный элемент, 150–180 кг/м.
При покупке роликового механизма убедитесь, что он имеет запас до 30% по коэффициенту веса ворот. Но этот показатель никак не влияет на срок службы. На это непосредственно влияет увеличение расстояния между центрами вагонов.
Помимо всего вышеперечисленного, стоит обратить внимание и на другие аспекты.Обратите внимание на направляющую ворот, опоры роликовой тележки и количество анкеров. Также важно правильно рассчитать закладные на опорные столбы. В этом случае необходимо отталкиваться от 60% от общей массы ворот, разделенных на количество закладных.
Что касается расчета фундамента, то здесь особых секретов нет. Но, несмотря на это, не стоит упускать из виду эту составляющую, ведь зачастую стоимость фундамента достигает 40% от общей стоимости проекта.
Этот тип ворот имеет следующие конструктивные элементы:
Направляющая. Несет весь свой вес.
Тележка или роликовая опора. Их нужно 2 шт.
Съемный концевой ролик. В закрытом состоянии служит опорой.
Верхний/нижний улавливатель. Нижний принимает на себя нагрузку при закрытии ворот, а верхний уменьшает парусность.
Кронштейн. Важно, чтобы створка не качалась вбок.
Подставка.На него устанавливается опора, которая организует движение створки.
На фундамент устанавливаются роликовые опоры, которые принимают на себя нагрузку направляющей балки. Ролики размещены внутри опорного рычага.
Выбор створки
К полотну ворот также предъявляются высокие требования. Его конструкция должна быть достаточно жесткой и устойчивой. Важно, чтобы створка хорошо функционировала в случае сильного порыва ветра или гололеда. При этом его необходимо оснастить дополнительными ребрами жесткости, чтобы он не провисал под собственным весом.Все это следует учитывать при создании чертежей.
Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Итак, сегодня на рынке можно найти ряд фирм, которые предоставляют качественное оборудование, а именно:
Комби Ариальдо и Флателли Комунелло из Италии.
Ролтек и Дорхан из России.
Алютех из Беларуси.
Например, произведем некоторые расчеты.В базовой комплектации обязательно устанавливается несущий рельс длиной 6 м. А чтобы правильно подобрать к нему комплектующие, надо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможным нагрузкам. Так, если ширина проема 3,8 м, то длина секции 3,8 м + 40% = 5,32 м. В этом случае можно приобрести готовый комплект с брусом 6 м.
Если ширина проема значительно превышает 4 м, то при покупке комплектующих следует ориентироваться с учетом нагрузки 500 кг.В них направляющая балка имеет толщину стенки 3,5 м, сечение 71×65 мм. Если ширина более 6 м, то из расчета необходимо принять нагрузку до 600 кг.
Монтажные работы
Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Исходя из этого, необходимо подготовить место для калитки, чтобы абсолютно ничего не мешало этому процессу.
Процесс установки включает 4 шага:
Электропроводка.
Установка ответного поста.
Установка автоматики.
Этапы строительства фундамента:
Сначала выполняется разметка. От забора отмерьте 500 мм (ширина фундамента). Также от края ворот отмерьте расстояние, равное откату (длине фундамента). Так, вы увидите периметр будущего фундамента.
Часто получается использовать опорные столбы забора. Если такой возможности нет, то с противоположной стороны следует установить ответный пост.Его необходимо установить так, чтобы он находился внутри площадки, а не в самом проеме. В противном случае это уменьшит ширину проема.
Если ворота будут работать автоматически, то обязательно предусмотрите место для проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не менее 25 мм.
Теперь можно начинать копать котлован. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
Швеллер 16 может быть использован для изготовления закладного элемента. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматура должна быть приварена к швеллеру и соединена поперечными связями.
Таким образом, полученный закладной элемент укладывается арматурой вниз. При укладке следите за тем, чтобы сторона швеллера соприкасалась со столбом забора. Также швеллер должен быть установлен строго по уровню и точно параллельно линии открытия ворот.
Заделка должна быть на одном уровне с поверхностью дороги. Минимальный зазор, который допускается между нижним краем ворот и дорогой, составляет 10 см. Этот зазор можно увеличить, используя регулировочную платформу. Но уменьшить этот зазор без поломки креплений будет невозможно.
Если по тем или иным причинам зазор в 100 мм не подходит, то производят глубокую установку закладного элемента.
Что касается бетонных работ, то их проводят, когда монтаж закладного элемента полностью завершен.Бетонный уровень должен быть на одном уровне с закладным элементом.
Установка
Когда фундамент застынет, можно приступать к установке ворот. Для этого в первую очередь необходимо сделать разметку. По линии проема, не доходя до ответной стойки 30 мм, натяните шнур. Эта нить — путь к воротам. Высота протяжки шнура — 200 мм. Дальнейшая работа следующая:
Определите конечные положения первого и второго подшипников качения.От края проема отступить 15 см по плоскости закладного элемента и провести линию положения первой крайней тележки. Рассчитайте линию второй тележки следующим образом: измерьте всю длину двери с консольной частью и от края контрстойки отнимите 10 см по плоскости закладного элемента. Это определит местонахождение второй тележки.
Теперь вставьте роликовые подшипники в несущий профиль, расположив их по центру.
После этого необходимо приварить вторую тележку регулировочной площадки. Затем выкатите полотно ворот в проем и произведите окончательную регулировку положения. Сделайте небольшие прихватки, приварив вторую регулировочную площадку, в результате действия она выглядит так:
Снимите полотно с роликовой тележки.
Далее снимите тележки с платформ.
Платформы приварить к закладному элементу.
К ним прикрепляешь роликовые тележки.
Наденьте полотно на роликовые опоры.
Закройте ворота и отрегулируйте их положение с помощью гаечного ключа.
Сделать отверстия внутри несущего профиля, это необходимо для правильной установки тележки. Для этого ослабьте верхние гайки крепления тележек к платформам. После этого покатайте ворота вперед-назад. Если ход створки свободный, подтяните гайки. Если есть какие-то трудности с перемещением створки, то немного ослабьте крепления и нивелируйте все конструктивные недостатки, например, исправьте перекосы тележки.
Теперь нужно установить концевой ролик. Его следует вставить в опорный профиль и хорошо затянуть болты. Также приварите к профилю крышку торцевого ролика. Это позволит ролику действовать как концевой упор в случае ручного управления воротами. Но в этом случае сварной крепеж будет намного лучше болтового.
Что касается крышки несущего профиля, то ее установка осуществляется с внутренней стороны двери и приваривается по месту.Это необходимо для того, чтобы снег не закатывался под катки.
Верхний фиксатор теперь прикреплен к роликам. Поэтому ослабьте крепления роликов и установите кронштейны так, чтобы его сторона была направлена к опорной стойке, а ролики захватили верх полотна. С учетом этого прижмите скобу к стойке и зафиксируйте ее.
На следующем этапе работ обшивается дверная коробка. Для этого можно использовать профилированные металлические листы. Их необходимо обрезать по размеру створки.Крепление осуществляется заклепками или саморезами. Каждый последующий лист накладывается внахлест.
Когда облицовка завершена, можно проводить монтаж нижнего/верхнего улавливателя. Нижний улавливатель играет роль в снижении нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при загруженных воротах. При полностью закрытой дверце переместите нижний уловитель под концевой ролик так, чтобы базовая плоскость уловителя находилась выше уровня концевого ролика.Что касается установки верхнего улавливателя, то этот процесс происходит точно так же.
В итоге осталось провести монтаж автоматики. Для этого фиксируете зубчатую рейку, а значит универсальную деталь с электроприводом. Обычно он входит в комплект крепежа.
Выбор автоматики напрямую зависит от веса ворот:
Для проема 4 м используется привод 500–600 кг.
Для проема 4–6 м используется привод – 600–1300 кг
Для случаев с интенсивным открыванием ворот используется привод — 1200-1800 кг.
Цвет
Все металлические элементы ворот должны быть окрашены. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протирают ацетоном. Теперь можно приступать к грунтовке. Наносится равномерно. Причем грунтовку нужно наносить так, чтобы не было потеков и разводов. Благодаря такой подготовительной работе краска ляжет ровно. В результате вся дверная конструкция будет полностью защищена от коррозии.
Краску наносить в два слоя и только после полного высыхания первого.
Для выполнения всех работ вам понадобится такой инструмент:
Материал для инверторной сварки. Такой агрегат не испортит металл.
Болгарский.
Воздушный компрессор для покраски.
Плоскогубцы.
Дрель.
Рулетка.
Уровень.
Клепальщик.
Если у вас нет достаточного опыта выполнения подобных работ, то велик риск допустить некоторые ошибки:
Недостаточно хорошая подготовка основания.
Неправильная установка и крепление всех компонентов.
Неправильно подобран вес двери для несущей балки.
Если вы слышите скрип, то это свидетельствует о попадании песка в подшипники.
Не допускайте подтекания краски.
Обязательно учитывать глубину промерзания грунта. В противном случае столбы могут перекоситься на одну сторону.
Видео: изготовление ворот
Фото: варианты готовых откатных ворот
Схема
На схемах можно найти множество конструктивных деталей для изготовления откатных ворот:
На сегодняшний день наиболее популярным вариантом являются откатные ворота.Еще совсем недавно такую конструкцию мог себе позволить далеко не каждый, так как по цене б/у автомобиля могла стоить только комплектация. Но теперь их стоимость стала более доступной. Для еще большей экономии можно установить откатные ворота своими руками.
Эта конструкция не требует особого ухода или обслуживания; установить на него автоматику можно самостоятельно. Такие ворота практичны и долговечны.
Необходимые элементы откатных ворот
По большому счету, ответ на вопрос, как сделать откатные ворота, достаточно прост.Для их создания совершенно не нужны глубокие познания в строительстве или какие-то специальные навыки. Достаточно иметь необходимый набор материалов и следовать рекомендациям специалистов.
Для того, чтобы сделать откатные ворота своими руками, необходимо иметь много расходных материалов, но самая главная часть – это фурнитура, отвечающая за движение. Включает:
Роликовые тележки или тележки;
Опорный и концевой ролик;
Верхний и нижний уловители;
Направляющие заглушки;
Направляющая 6 см.
При выборе качественной фурнитуры для конструкции откатных ворот лучше всего обращаться к проверенным производителям, у которых отличное сочетание цены и качества.
Процесс возведения откатных ворот
Откатные ворота изготавливаются поэтапно, а именно:
Подготовка опорных столбов;
Фундамент раздвижных ворот;
Монтаж электропроводки для автоматики;
Производство;
Установка откатных ворот.
Чтобы самодельные ворота служили долго, необходимо придерживаться плана работ, и качественно выполнять каждый этап.
Подготовка и установка опорных стоек
Первый шаг очень важен. Ведь именно на опорные столбы впоследствии будет крепиться эта конструкция. Примечательно, что такой столб может быть изготовлен из различных материалов – бетона, кирпича или дубового бруса. Специалисты рекомендуют бетонировать столб не менее чем на один метр.Чтобы бетон схватился, нужно оставить конструкцию на неделю. Если самодельные откатные ворота имеют кирпичные или бетонные столбы, то на них необходимо установить три металлических закладных. Когда все полностью высохнет, можно приступать к следующему этапу.
Фундамент
Для работы на данном этапе необходимо использовать швеллер шириной 20 см и арматуру сечением 12-16 мм, которую нужно разрезать на 1-1,2 метра в длину. Важно приварить отрезанную арматуру к швеллеру с обеих сторон.Затем нужно сделать отверстие своими руками. Он должен иметь длину не менее половины проема предполагаемых ворот. При этом ширина углубления не должна быть меньше 40 см, глубина от 1,5 метра. Очень важно устанавливать швеллер только полками вниз.
Когда это устройство находится в приямке, его можно залить бетоном. Особое внимание следует уделить правильной установке швеллера, который необходимо держать строго ровно.Только так можно обеспечить ровное основание роликовой тележки. Таким образом, фундамент для откатных ворот своими руками можно считать готовым. Очень важно дать фундаменту постоять несколько недель. Строительные нормы рекомендуют 28 дней.
Монтаж электропроводки
При изготовлении фундамента необходимо учитывать прокладку электропроводки для автоматики. Для того чтобы провести эту проводку своими руками, необходимо просмотреть схемы и чертежи откатных ворот.Именно там показаны все способы и способы монтажа проводки. Такая схема позволяет быстро и качественно выполнить этот этап работы.
Производство
Это самый ответственный и сложный этап. Для начала необходимо определиться с материалом для несущего каркаса и приступить к его подготовке. Большая часть откатных ворот изготавливается из металлических профилей. Он довольно прост и удобен в использовании. Ворота из такого металлопрофиля надежны и практичны, могут служить долгие годы.
Перед непосредственным раскроем и варкой металлопрофиля необходимо сделать предварительный чертеж откатных ворот и указать необходимые размеры. Контур должен состоять из несущего каркаса и внутреннего каркаса, иначе говоря, обрешетки. Также рисунок должен иметь размеры холста. Для изготовления каркаса в основном используется труба из металлического профиля размером 60 х 3 мм. Если таких размеров нет под рукой, то можно подобрать и трубу 60 х 40 мм и 50 х 50 мм. На чертеже обязательно должны быть точные размеры используемых труб.
Для внутренней рамы используется профильная труба 40 x 20 мм. Также к нему очень легко прикрепить полотно с помощью обычных саморезов.
Сделав чертежи будущей конструкции, можно переходить к следующим этапам изготовления откатных ворот, а именно резке, сварке и покраске.
Завершающий этап изготовления
Используя схемы, нужно отрезать трубы необходимого количества.Желательно иметь при себе специальную болгарку с чистящим кругом. Используется для удаления ржавчины или накипи с труб. При работе обязательно используйте защитные очки.
Если конструкция откатных ворот будет зашиваться с двух сторон профнастилом, то трубы внутренней обрешетки необходимо располагать посередине.
Специалисты рекомендуют варить трубы с хомутами, буквально в несколько сантиметров, делая отступ 30 см. Внизу в опорную раму необходимо установить направляющую из арматуры.После этого нужно тщательно зачистить болгаркой сварочные швы и нанести грунтовку.
Когда слой грунтовки полностью высохнет, можно приступать к покраске. Каркас откатных ворот желательно покрыть двумя слоями краски. После полного высыхания конструкции можно приступать к ее зашиванию. Для этого достаточно использовать обычные шурупы или заклепки. Материал может быть совершенно разным, от металлических профилей до обычного дерева.
Установка
Когда устройство уже готово, можно приступать к его непосредственной установке.Следует отметить, что этот этап совершенно несложный, но очень кропотливый и требует особого внимания.
Итак, на швеллер, который был залит в фундамент, нужно своими руками аккуратно установить каретки, при этом максимально раздвинув их. Ролик откатных ворот имеет размер 15 см, поэтому его необходимо отодвинуть на такое же расстояние. После этого нужно поставить раму откатных ворот прямо на роликовые каретки и выставить их по уровню.После такой установки можно слегка приварить платформы каретки к швеллеру. Далее нужно еще раз проверить правильность действий, и только после этого полностью обваривать своими руками площадку кареток ворот. Очень важно все сделать правильно, чтобы не было различных перекосов и ворота имели правильное положение на уровне.
Затем можно приварить верхний опорный и концевой ролики, верхний и нижний улавливатель. Необходимо, чтобы концевой ролик накатывался на нижний улавливатель, чтобы он постоянно разгружал его при закрытии.
Итак, замечательные откатные ворота своими руками теперь доступны каждому.
Нюансы при установке откатных ворот
Многие мастера, решившие сделать откатные ворота своими руками, устанавливают роликовые каретки на платформы с приваренными штифтами. Основной целью таких действий является удобство регулирования и легкость их замены в случае поломки. В действительности это совершенно не так. Ведь при неправильной установке придется своими руками заново сверлить канал, нарезать резьбу, подгонять под нужный размер и так далее.Всего на пару миллиметров может уйти несколько дней постоянной работы, что в итоге заставит спилить шпильки и приварить каретки прямо к фундаменту.
Именно поэтому, лучше всего следовать советам специалистов, и тратить как можно меньше времени и сил на установку своими руками. Таким образом, качественные откатные ворота будут радовать глаз и служить долго.
В последнее время, когда каждый состоятельный гражданин хочет обзавестись собственным частным домом или дачей, перед ним встает вопрос о строительстве забора и, как следствие, подходящих ему ворот.
Откатные, раздвижные ворота в этом вопросе очень популярны благодаря своей очевидной практичности; также, они часто используются в промышленных объектах.
С ростом спроса увеличилось и количество производителей, занимающихся изготовлением как готовых ворот, так и их комплектующих, предлагающих монтаж квалифицированными рабочими.
Типы откатных ворот
Ворота делятся на несколько видов, и каждый имеет свою конструкцию, имеющую свои плюсы и минусы.
Подвесные ворота
Чаще всего их используют на входах промышленных объектов и других помещений, предназначенных для не слишком широкого круга лиц. Этот тип ворот очень надежен, но на его изготовление требуется много материалов и, как следствие, финансов.
Однако тем, кто ценит качество превыше всего, они придутся по вкусу: навесные ворота могут работать даже через пятьдесят лет после установки.
Из явных минусов, помимо цены, стоит отметить довольно ограниченный проем двери из-за верхней балки.
Откатные ворота на рельсе
Теоретически самая надежная и в то же время самая примитивная конструкция ворот. Ворота открываются, как дверь купе, скользя на роликах по специализированному рельсу, который находится на земле.
Несмотря на всю простоту использования, в условиях климата нашей страны могут возникнуть проблемы с данным типом ворот; погодные условия, такие как снег или падающие листья, могут заблокировать движение этих ворот, закрыв поручни, и тогда их открытие станет невозможным, и вернуть работоспособность будет сложно.
Наибольшее применение данная конструкция найдет в местах, где территория подлежит своевременной уборке, например, в частных дворах. Также даже в открытом состоянии такие ворота не занимают лишнего места, что, очевидно, дает им преимущество в местах с ограниченным пространством.
Консольные ворота
Конструкция данного типа ворот аналогична раздвижным на рельсе, но отличается тем, что в воротах отсутствует контакт с грунтовым рельсом.Это наиболее сложная конструкция, однако это дает ей свои преимущества: погодные условия не влияют на работу ворот, а также они оставляют много свободного пространства, сводя на нет риск повреждения въезжающего в них автомобиля.
Благодаря удобному расположению тел качения, непосредственно обеспечивающих работу ворот, консольные двери не зависят от природы, что позволяет им иметь повышенную прочность.
Движение ворот очень легкое благодаря продуманной конструкции и низкому трению.Из минусов можно отметить сложный монтаж и необходимость большей площади забора, чем размер проема.
Когда можно устанавливать откатные ворота?
Для установки откатных ворот нужного типа иногда нет большого желания и бюджета; Во многом успех установки зависит от типа участка, на котором ворота собираются располагаться.
В некоторых ситуациях установить ворота либо совсем невозможно, либо очень сложно.
Например, всегда очень остро стоит проблема с местом. При коротком заборе о калитке можно и не мечтать, так как пространство, в которое будут откатываться ворота, не должно ничем закрываться хотя бы на ширину проема, умноженную на полтора.
Причина этого в том, что помимо самих ворот, много места занимает и их технологическая часть.
Внимание!

Кроме того, ограждение должно быть прямым, так как ворота движутся по прямой траектории.Да, вполне очевидный факт, но многие потребители забывают его учитывать. Также не должно быть неровностей рельефа в месте открывания ворот.
Как установить раздвижные ворота
Установка и изготовление ворот своими руками без опыта в этом деле бывает очень сложно, но возможно. После ознакомления с фото откатных ворот, построением подробных планов и чертежей и схем откатных ворот можно приступать к установке.
В первую очередь следует оценить место будущего расположения ворот. Оцените состояние опорных столбов и убедитесь, что они достаточно прочны, чтобы поддерживать ворота.
Убедиться, что приямок можно расположить возле фундаментного столба размером 500х2000мм
Определитесь с типом дверного полотна и материалом его облицовки; это важно, потому что от этого зависит масса ворот, и от этого зависит выбор силовых элементов.
Составить подробные чертежи ворот с учетом особенностей местности, на которой будет производиться установка, закупить комплектующие.
Внимание!

Выполнение работ по маркировке. Выберите уровень нулевой отметки.
Приступить к установке фундамента ворот. При использовании электропривода в выбранном типе ворот на этом этапе следует заранее уделить внимание прокладке необходимых кабелей.
Изготовить полотно откатных ворот. Очень важно уделить большое внимание размеру. Закупить необходимую фурнитуру для откатных ворот (роликовые опоры, ролики, балочные заглушки и т.д.)
Провести сборку и монтаж конструкции, предварительно выждав не менее семи дней после окончания бетонирования.
Фото откатных ворот своими руками
Внимание!

02
Несмотря на сложность конструкции откатных ворот, они получили довольно широкое распространение среди владельцев частных домов.Откатные ворота своими руками, чертежи которых можно увидеть чуть ниже (рис. 1, 2, 3), являются не только частью дома, но и лицом его владельца. На сегодняшний день существует множество возможностей для установки этой конструкции, так как существует множество компаний, предоставляющих такие услуги. Однако желающие сэкономить могут попробовать сделать откатные ворота своими руками.
Рисунок 1. Конструкция подвесных откатных ворот.
Какие бывают откатные ворота
Откатные ворота могут иметь несколько конструкций, каждая из которых имеет свои отрицательные и положительные стороны.
Рисунок 2. Схема рельсовых откатных ворот.
Подвесные откатные ворота. Этот тип особенно часто применялся для установки на входе любого предприятия. На определенной высоте монтируется металлический брус, к которому подвешивается дверное полотно. Надежность такой конструкции достаточно высока. Многие из этих сооружений, установленных 50 лет назад, прекрасно функционируют и по сей день. Единственное, что мешает их использованию сегодня, это ограниченность верхней балки проема и дороговизна конструкции, ведь в то время стоимость металла была намного ниже, чем сегодня.
Рельсовые откатные ворота. Эта конструкция самая простая, но в то же время одна из самых надежных. Ворота перемещаются по рельсу, установленному на поверхности. Такая конструкция подходит для тех мест, где регулярно производится уборка, что в нашей стране практически невозможно, особенно зимой во время снегопадов. В результате обрушения ворота заблокированы, восстановить их работу достаточно сложно. Главным преимуществом ворот является их компактность, так как при закрытии дверное полотно уходит за ограждение на ширину дверного полотна.
Консольные откатные ворота. По-другому такую конструкцию называют раздвижной. Он достаточно сложный, но и самый удобный. В этом случае двери не соприкасаются с поверхностью; они подвешены с помощью направляющей балки на роликовых опорах, которые чаще всего располагаются внизу конструкции.
Как определить, можно ли установить ворота
Бывают случаи, когда при всем желании установить откатные ворота по определенным причинам не представляется возможным.К таким ситуациям относятся:
Рис. 3. Консольные раздвижные ворота.
Вдоль ограждения должно быть достаточно места (не менее 1,5 ширины проема ворот), где ворота будут откатываться. Это позволит эффективно распределить нагрузку на консольный блок от самой двери.
Участок, на котором планируется установка, должен быть ровным, так как движение полотна происходит прямолинейно.
Поверхность должна быть ровной, без рельефа для легкого перемещения полотна.
На пути движения ворот не должно быть калитки.
Некоторые владельцы домов вместо калиток используют ворота, не открывая их полностью. Делать этого не стоит, так как срок службы ворот ограничен, и такое использование только сократит его.
Если препятствий для установки нет, можно приступать к установке откатных ворот, используя заранее подготовленные схемы (рис. 4 – пример схемы установки).
Подготовительный этап установки
Сначала нужно оценить обстановку, то есть место, где планируется установка конструкции.На что следует обратить особое внимание в этом случае?
При установке ворот взамен старых другой конструкции необходимо оценить состояние существующих опорных столбов. Они должны соответствовать определенным требованиям: быть строго вертикальными, из железобетона (20х20 см), кирпича или профильной трубы (60х40 см). Кроме того, они должны быть надежно закреплены в земле. Если столбы не соответствуют хотя бы одному из правил, придется установить новые.
Рисунок 4.Схема установки откатных ворот.
Возле столбов необходимо иметь место для отверстий под фундамент. Следует иметь в виду, что фундамент, размеры которого 500х2000 мм, необходимо располагать параллельно забору вплотную к столбу.
Если планируется установка нового забора, подготовительные работы и строительство можно совместить.
При строительстве забора следует учитывать, что ширина проезда в случае откатных ворот чаще всего составляет 4 м.Многие производители уже выпускают различную фурнитуру под эти размеры.
Далее следует определиться с вопросами об облицовке и внешнем виде полотна. Стоит учитывать, что в каждом случае вес ворот будет отличаться. На сегодняшний день наиболее распространенной является обшивка с использованием профнастила и вагонки.
Перед закупкой материалов следует составить чертеж ворот, на котором будет отображена конструкция и количество необходимого материала.
Планировка и устройство фундамента
После того, как столбы установлены, можно переходить к выполнению разметки.Определяется нулевой уровень, то есть уровень поверхности на входе. Эти отметки делаются на каждом из столбов. На указанном уровне шнур натягивается строго горизонтально, но он должен выходить за пределы опорной стойки не менее чем на 2 м.
Переходим к фундаменту. Рядом с опорным столбом выкапывается яма 500х2100 мм. Что касается глубины, то она определяется уровнем, до которого грунт промерзает зимой. Обычно средняя глубина составляет около 1,5 м.
Далее необходимо сварить 3 квадратных рамы 150х1400 мм для усиления фундамента.После этого они привариваются к дну швеллера по центру полки. По краям швеллера на расстоянии 400 мм от края со всех сторон располагаются осевые линии шпангоутов. Затем производится подсыпка песком, трамбовка и установка канала.
Далее следуют работы, связанные с бетоном. Для заливки фундамента необходимо приготовить бетонный раствор, для чего ведро цемента М400 смешивают с таким же количеством промытого песка, 4 ведра гравия со щебнем и водой (0.7-1 ведро) добавляют в зависимости от влажности цемента и песка. Для более качественного бетона лучше всего, конечно, использовать бетономешалку.
После приготовления бетона его заливают в котлован, при этом его подача должна быть постоянной и постепенной, чтобы конструкция не выскальзывала. После заливки каждого слоя бетон следует протыкать арматурой для удаления пузырей.
Бетон созревает в течение 28 дней, хотя работы можно выполнять через 7 дней.
Установка откатных ворот
По прошествии недели и высыхании бетона можно устанавливать ворота на заранее подготовленный швеллер.
Для работы потребуется купить монтажную пластину со шпильками для регулировки ворот по горизонтали и высоте, легкий демонтаж с целью замены роликов или ремонта.
Установка ворот осуществляется следующим образом:
Роликовые тележки устанавливаются на монтажную плиту. Не перетягивайте гайки, расположенные вверху.
Отмечается расположение монтажных планок: от края швеллера отмеряется 15 см и проводится вертикальная линия.
Положение второй опоры найдено. Необходимо измерить длину конструкции и отнять 1 см. После этого отложите это расстояние от встречного столба параллельно воротам до швеллера.
Если столбы, являющиеся несущими, надежны, то кроме крепления анкерными болтами больше ничего не требуется.
Затем натягивается шнур на расстоянии 30 мм от опорной стойки и на высоте 200 мм на протяжении всего хода ворот.
Устанавливаются каретки
, для этого они размещаются в балке по центру конструкции. Затем полотно необходимо разместить над швеллером в вертикальном положении, для чего лучше всего воспользоваться помощью. При разделении кареток по размеченным линиям необходимо, чтобы шнур касался направляющей балки по всей своей длине. После того, как вертикальность проверена, можно прихватить полотно в нескольких местах сваркой.
После этого проверяется ход конструкции, ее горизонтальность, а также вертикальность, это делается при закрытых воротах. После того, как все доведено до нормы, подтягиваются гайки и обвариваются площадки.
Два ролика с направляющими устанавливаются на опорную стойку вверху. Для этого нужно разметить отверстия, прикрепив скобу. Анкеры для крепления в случае бетона или кирпича необходимо использовать диаметром 10 мм. Саморезы лучше всего подходят для металла.Валики устанавливаются таким образом, чтобы максимально плотно охватывать полотно, сохраняя при этом вертикальность и не мешая ходу.
Затем ворота полностью закрывают, отмечают место, где будет монтироваться ловушка. Необходимо, чтобы ролик достаточно плотно прилегал к полке ловителя. Это частично снизит нагрузку на роликовые опоры. Затем устанавливается уловитель и проверяется перемещение конструкции и ее фиксация.
Ловитель устанавливается сверху.Это помогает предотвратить раскачивание ворот при сильном ветре. Отмечается расположение ловушки при закрытых воротах и производится ее установка.
Если ворота были установлены правильно, используя чертежи откатных ворот, то они должны легко двигаться с фиксацией в крайних положениях.
Наконец, все сварные швы должны быть зачищены, покрыты антикоррозийной грунтовкой и окрашены.
В интернете много неполной информации по установке откатных ворот своими руками, после прочтения не особо понятен ход работ или устройство самих откатных ворот.
В данной инструкции мы постараемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, и поможем рассчитать высоту и ширину ворот именно для вас.
Чтобы приступить к установке, нужны чертежи, единого чертежа на все ворота нет, все зависит от ширины и высоты проема в заборе.
Фурнитура для раздвижных ворот
Первым делом приступают к сборке ворот это фурнитура, но только после расчета веса и габаритов ворот, фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект фурнитуры входит:
длина направляющей обычно 6 м;
2 роликовых подшипника
1 верхний роликовый кронштейн для предотвращения раскачивания ворот;
1 концевой ролик;
1 концевой роликовый улавливатель, чтобы ворота правильно стыковались при ветре и не ломали автоматику.

Дополнительные аксессуары для фитингов:
Монтажная и регулировочная опора для подшипников качения.
Механический замок.
Рейка зубчатая.
Элемент крепления зубчатой рейки.
Теперь о нагрузке. Комплекты разные, для разного веса дверей смотрите таблицу, в ней указана зависимость от веса и ширины дверей.
Ширина проема не более Груз ворот
4 м. 300 кг.
4 м. 400 кг.
4,5 м. 500 кг.
6 м. 600 кг.
10 м. 1000 кг.
12 м. 1200 кг.
Эти данные пригодятся вам при выборе фурнитуры, но большинство мастеров стараются сделать все детали своими руками, так как комплект стоит недешево.
Чтобы изготовить фурнитуру самостоятельно, нужно знать, куда и зачем она крепится, об этом читайте ниже.
Как выбрать качественную фурнитуру
Основная часть, направляющая, оптимальным выбором будет рейка европейского производителя. Деталь хорошего качества имеет зеркальную поверхность и четкие геометрические формы. Деталь должна быть оцинкована, на ее поверхности не должно быть окалины и ржавчины. Качественная направляющая имеет толщину металла от 3,5 мм до 5 мм.
При выборе подшипников качения обратите внимание, что они полностью металлические, пластиковые или обрезиненные долго не прослужат.Все геометрические формы металла должны быть правильными, малейшее отклонение свидетельствует о плохой сборке.
Что касается остальных металлических деталей, то они должны быть покрыты цинком, оттенок цинка должен быть равномерным, минимальная толщина металла 3-4 мм.
Размеры откатных ворот
Стоимость фурнитуры будет зависеть от размера и веса откатных ворот. Таким образом рассчитывается ширина, к ширине проема в заборе прибавляется еще 50% ширины.Например, если у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширины проема, общая длина направляющей будет 6 метров.
Чтобы было легче понять и запомнить, предлагаю формулу и схему:
Б — ширина проема;
А — длина противовеса;
L – длина направляющей.
После того, как вы определились с размерами каркаса, можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40х40х2 мм и 40х20х2 мм для внутренней обрешетки.Для алюминиевых рам используется профиль 60 мм и более.
Высоту рамы ворот лучше сделать равной длине профнастила. Профнастил лучше выбирать по жестче. Перед креплением профнастила к каркасу просверлите в каркасе отверстия на половину диаметра кровельного самореза, так как саморез может не просверлить профилированную трубу каркаса; вместо шурупов можно использовать глухие заклепки.
Ширина нижней профилированной трубы должна соответствовать ширине направляющей.
Если у вас ширина ворот более 4 метров, то для сборки основания каркаса лучше использовать прямоугольные трубы!

На фото ниже показано, как правильно сделать раму, для разной ширины проема.

Фундамент ворот
Размер фундамента определить достаточно просто, так как он имеет длину равную 1/2 ширины проема, по формуле:
Б — ширина проема;
L – длина фундамента;
Если с длиной фундамента все просто, то с установкой у нас много вариантов.
Фундамент может быть изготовлен из следующих материалов:
Монолитный П-образный.
Монолитный монолит.
Из винтовых свай.
В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать приваренную к швеллеру арматуру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант со швеллером (силовым каркасом), он может быть с одной или двумя опорными стойками или без них, в обоих случаях силовой каркас крепится заподлицо к существующим столбам забора.Высота опорных стоек соответствует высоте самой двери + высоте роликовых опор. Применение двух опорных столбов возле силового каркаса целесообразно для широких ворот, которые сильно раскачивается ветром. Если опорные столбы не предусмотрены, то вместо них в каменный забор делают металлические закладные.

На фото закладка фундамента.
Схема без металлических стоек.

Поддерживающий ролик

Для выравнивания силовой рамы с противоположной стороны, где находится опорная стойка с концевым роликоуловителем, от упора отступить 10 см (толщина стойки) и натянуть шнур до последнего угла швеллера, по всей его длине длина края канала должна повторять линию шнура.
Установка и регулировка ворот
После того, как силовая рама будет готова к использованию, выровняйте опоры роликов, установите кронштейн верхнего ролика, установка зависит от конструкции кронштейна.

Чтобы заранее определить, где установить нижний уловитель, на роликовые опоры надевается направляющая без ворот. Нижний уловитель предназначен не только для удержания ворот в горизонтальном положении, но и для снятия нагрузки с роликовых опор; для этого концевой ролик должен вкатиться в ловушку так, чтобы ворота поднялись вверх на 3-5 мм.

Если после установки рамы крайний ролик сильно провисает, отрегулируйте подшипники ролика.
Если все сделано правильно, но правильной работы откатных ворот вы не добились, то скорее всего у вас не качественный комплект фурнитуры, он рассчитан на другой вес, либо неправильно собрана рама, из-за этого ворота сильно провисают и не могут попасть в нижний капкан.
После того, как все вышеописанные механизмы отрегулированы, можно переходить к установке автоматики.На видео ниже показано, как можно сделать электропривод своими руками.

Начнем с зубчатой рейки, они металлические и нейлоновые, металл естественно лучше и надежнее. Их толщина варьируется от 8 до 30 мм. Стандартный размер рельса составляет 1 метр. Для крепления использовать количество реек, равное ширине проема + 1 рейка для концевых выключателей автоматики. Зазор между зубьями ведущей шестерни и рейкой должен быть 1-2 мм. Рейка крепится к нижней трубе дверной коробки с помощью зубчатого крепления.Отверстия в рейке позволяют регулировать ее высоту.
На картинке два варианта крепления зубчатой рейки, крепить рейку к направляющей не рекомендуем, при сварке направляющая может погнуться, если вкрутить болты в направляющую, это тоже может вызвать трудности при монтаже и во время работы двери.
Крепежи часто приваривают, хотя есть специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.

Если вы покупаете электропривод, он поставляется с 4-метровой стойкой.
Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или, как показано в одном из видео, цепью от «Жигулей».
Автоматика для ворот
Автоматически открываются как раздвижные, так и распашные. Их работа контролируется пультом и выключателями, установленными в доме, а возможно и на воротах. Одним пультом можно запустить не только ворота, но и гаражные ворота, и даже освещение.Автоматические приводы состоят из электродвигателя, подвижной рейки и управляющего устройства. Их можно приобрести как отдельное устройство, хотя лучше всего заказывать их вместе с воротами. Тогда можно быть уверенным, что привод выбран правильно и при сборке не будет сюрпризов.
Для откатных ворот необходим один мотор для перемещения зубчатой рейки, прикрепленной к нижнему краю створки. А для откатных ворот требуется два цилиндра, по одному прикрепленному к каждой из створок. В приводе есть механизм, позволяющий открывать ворота в случае отключения электроэнергии.Современные приводы могут питаться от аккумулятора, заряжаемого от сети, или от солнечных батарей. Ворота открываются автоматически и требуют установки устройств, обеспечивающих безопасность их использования. Нужны фотоэлементы, благодаря которым листья не двигаются, когда на их пути появляется препятствие. Сигнальная лампа, установленная на видном месте, сообщит вам об открытии или закрытии ворот.
Выбор электропривода
При выборе привода важно, чтобы шестерни редуктора были изготовлены из стали или латуни, но не из пластмассы или силумина.Вторым важным элементом является концевой выключатель, он контролирует точки, до которых ворота можно открывать и закрывать, концевой выключатель может быть механическим и герконовым (магнитным), как показала практика, механический зимой может замерзнуть. Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественнее его сборка. Что касается грузоподъемности, то она указывается в документации.
Базовая комплектация привода:
4 метра стойки;
фотоэлементы
;
сигнальная лампа
;
пульт дистанционного управления и приемник;
монтажная пластина.
Для тех, кто не знает, для чего нужны фотоэлементы, это 2 датчика, которые крепятся по краям ворот. Когда между фотоэлементами появляется препятствие, ворота открываются или закрываются, в зависимости от того, как вы запрограммируете автоматику.
Установка автоматики

В первую очередь для установки привода приваривается или прикручивается монтажная пластина, она поставляется в комплекте с приводом, с ее помощью можно регулировать высоту и угол наклона привода.
После монтажа привода монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, накопители подключены к сети 220 и сразу готовы к работе после программной настройки.

Fortis Inc. (FTS) Отчет о прибылях и убытках за четвертый квартал 2021 г.
Источник изображения: Пестрый дурак.
Fortis Inc. (NYSE:FTS)
Четвертый квартал 2021 г., отчет о прибылях и убытках
11 февраля 2022 г., , 8:30.м. ET

Содержание:
Подготовленные замечания
Вопросы и ответы
Вызов Участники
Подготовленные замечания:
Оператор
Дамы и джентльмены, спасибо за стоять. Меня зовут Эйприл, и сегодня я буду вашим оператором конференции. Добро пожаловать на телефонную конференцию и веб-трансляцию, посвященную результатам четвертого квартала и годовому отчету Fortis за 2021 год. [Инструкции оператора] В настоящее время я хотел бы передать конференцию Стефани Амаймо.
Пожалуйста, мисс Амаймо.
Стефани Амаймо — Вице-президент по связям с инвесторами
Спасибо, Эйприл, всем доброе утро, и добро пожаловать на телефонную конференцию Fortis по результатам четвертого квартала и годовому отчету за 2021 год. Ко мне присоединился Дэвид Хатченс, президент и генеральный директор; Джоселин Перри, исполнительный вице-президент и финансовый директор; другие члены команды высшего руководства, а также генеральные директора некоторых дочерних компаний. Прежде чем мы начнем сегодняшнюю телеконференцию, я хочу напомнить вам, что обсуждение будет включать прогнозную информацию, на которую распространяется предупреждение, содержащееся во вспомогательном слайд-шоу.Фактические результаты могут существенно отличаться от прогнозов, включенных в прогнозную информацию, представленную сегодня.
Все финансовые показатели, не относящиеся к GAAP, на которые ссылаются в наших подготовленных комментариях, сверяются с соответствующими финансовыми показателями, рассчитанными по GAAP США, в нашем ежегодном MD&A за 2021 год. Кроме того, если не указано иное, вся финансовая информация указана в канадских долларах. На этом я передам слово Дэвиду.
Дэвид Хатченс — Президент и главный исполнительный директор
Всем спасибо и доброе утро.В 2021 году мы добились устойчивого роста, одновременно продвигая наши цели в области более чистой энергии. В течение года мы инвестировали капитал в размере 3,6 млрд долларов США, чтобы поддерживать бесперебойную поставку надежного электричества и природного газа нашим клиентам, несмотря на продолжающиеся проблемы, связанные с пандемией COVID-19. Что касается ESG, мы продвинули многие из наших приоритетов, в том числе стали сторонниками целевой группы по раскрытию финансовой информации, связанной с климатом, расширили разнообразие нашего совета и расширили раскрытие информации в области устойчивого развития, продолжая при этом сокращать выбросы парниковых газов.
В финансовом отношении, за исключением курсовых разниц, мы увеличили скорректированную прибыль на акцию примерно на 5%, поддержав наш рост дивидендов на 6% и высокие доходы акционеров в 2021 году. 2021 год стал еще одним годом экстремальных погодных условий в Северной Америке и на некоторых территориях нашего обслуживания. были затронуты. Британская Колумбия пережила пожары и рекордную жару летом и разрушительное наводнение осенью, в то время как система ITC пережила ураган Дерехо второй год подряд. С нашей операционной моделью наши коммунальные предприятия могли реагировать на эти события и восстанавливать обслуживание быстро и безопасно, используя свои знания о локальной системе и поддержку передового опыта и опыта, которыми поделились представители группы Fortis.
Сильная культура надежности и безопасности продолжает оставаться основой нашей коммунальной деятельности, о чем свидетельствует еще один год превосходства по сравнению со средними показателями по отрасли. Я хотел бы поблагодарить всех наших сотрудников и наших коммунальных служб, чья самоотверженность изо дня в день позволяет нам предоставлять образцовое обслуживание нашим клиентам. Наша долгая история достижения высокой доходности акционеров продолжилась в 2021 году, когда годовая общая доходность акционеров составила 21,8%. Оглядываясь назад на 20-летний период, Fortis продемонстрировала среднегодовую общую доходность акционеров примерно в 13% или 975% в целом.
Также, как показано на слайде 6, это намного превышает доходность эталонных индексов. С 2019 года мы сократили выбросы категории 1 на 20%. Это свидетельствует о значительном прогрессе в достижении нашей цели по сокращению этих выбросов на 75% к 2035 году. В UNS закрытие угольной электростанции Навахо в конце 2019 года, а также недавнее добавление 250-мегаваттного ветрового проекта Oso Grande, 100 На сегодняшний день нам удалось сократить выбросы углекислого газа благодаря проекту солнечной энергии Wilmot мощностью 1 МВт и ветроэнергетическому проекту Borderlands мощностью 99 МВт.
С учетом того, что эти проекты по производству возобновляемых источников энергии выполнялись в течение всего года, а электростанция в Сан-Хуане была запланирована на середину года, мы ожидаем дальнейшего сокращения выбросов углерода в 2022 году и остаемся на пути к достижению нашей цели по сокращению выбросов на 75%. В 2021 году наши коммунальные предприятия направили капитал в размере 3,6 млрд долларов США, ориентированный на отказоустойчивость, модернизацию и устойчивую энергетику, в том числе 600 млн долларов США на проекты по более чистой энергетике. Эти инвестиции поддержали рост базовой ставки примерно на 6% по сравнению с 2020 годом.Капитальные вложения за год в целом соответствовали плану.
Тем не менее, более низкий обменный курс доллара США по отношению к канадскому доллару и связанные с пандемией задержки по срокам как для проекта передачи Ватайниканейап, так и для запланированных расходов на коммунальные предприятия Карибского бассейна несколько снизили инвестиции в течение года. Это было частично компенсировано более высокими капитальными затратами в ITC, включая затраты на восстановление после декабрьского урагана в Дерехо. Хотя на сегодняшний день пандемия не оказала существенного влияния на наш общий план капиталовложений, мы продолжаем следить за цепочкой поставок, чтобы оперативно выявлять и устранять проблемы.
Капитальные затраты на 2022 год остаются на прежнем уровне, и ожидается, что они не окажут существенного влияния. В четвертом квартале мы развернули наш пятилетний план капиталовложений на сумму 20 миллиардов долларов до 2026 года, что отражает примерно 4 миллиарда долларов ежегодных инвестиций в наши коммунальные услуги. План включает в себя практически все регулируемые инвестиции и разнообразный набор высокореализуемых проектов с низким уровнем риска, поддерживающих рост тарифной базы для наших коммунальных предприятий. С инвестициями, охватывающими всю цепочку поставки энергии, 3 доллара США.8 миллиардов из пятилетнего плана капиталовложений выделены на инвестиции в более чистую энергию, направленные на улучшение нашего и без того низкого углеродного следа.
Ожидается, что план увеличит базовую ставку более чем на 10 миллиардов долларов с примерно 31 миллиарда долларов в 2021 году до почти 42 миллиардов долларов в 2026 году, поддерживая среднегодовой рост базовой ставки примерно на 6%. Помимо нашего базового плана, мы сохраняем оптимизм в отношении дополнительных возможностей для улучшения нашей стратегии роста. В частности, что касается нашего бизнеса по передаче электроэнергии, мы по-прежнему наблюдаем благоприятную политическую среду.На уровне штата в декабре был подписан Закон о планировании инфраструктуры электропередач в Мичигане.
С принятием этого закона ITC теперь имеет право преимущественной покупки в Айове, Мичигане и Миннесоте, предоставляя ITC право первой покупки на строительство и владение региональными проектами, расположенными на территории его обслуживания. На федеральном уровне Белый дом в прошлом месяце опубликовал информационный бюллетень, в котором излагаются различные административные действия, которые будут предприняты в 2022 году для реализации его целей в области чистой энергии и программы борьбы с изменением климата, включая новую инициативу Министерства энергетики по созданию более совершенной сети.Ожидается, что эта инициатива поддержит общенациональное развитие новых и модернизированных линий электропередачи, повысит отказоустойчивость и предоставит дополнительный доступ к экологически чистой энергии. В дополнение к этим позитивным достижениям в области политики, географическое присутствие ИТЦ дает им сильную возможность воспользоваться преимуществами плана MISO по передаче электроэнергии на большие расстояния.
MISO определяет региональную передачу, необходимую для поддержки меняющихся потребностей системы по мере ее перехода на более чистую энергию. Открытие первоначального транша проектов ожидается во втором квартале после утверждения предложенной методологии распределения затрат, которая была подана в начале этого месяца в FERC компанией MISO и большинством ее владельцев линий электропередач.В проекте соединителя озера Эри полностью разрешенный проект, готовый к эксплуатации, продолжается. В прошлом месяце министр энергетики Онтарио направил письмо Независимому оператору электрической системы провинции, или IESO, в котором признал многочисленные преимущества проекта.
В письме правительство Онтарио просило IESO продолжить переговоры с ITC для продвижения переговоров по контракту на оказание услуг по передаче и запросило отчет от IESO в конце марта. Если ITC заключит окончательное соглашение с IESO, строительство проекта займет около четырех лет.Наш текущий пятилетний план не включает инвестиции, связанные с этими проектами. По мере того, как эти или другие возможности, которые мы подчеркивали в прошлом, будут реализованы, они будут либо добавлены к нашему существующему плану, либо продлят рост после 2026 года.
В 2021 году мы увеличили дивиденды, выплачиваемые на одну обыкновенную акцию, до Увеличение на 6% по сравнению с 2020 годом, что означает 48-летие увеличения дивидендов. Заглядывая в будущее, мы по-прежнему привержены установлению этого рекорда за счет реализации нашей стратегии роста и целевого среднегодового роста дивидендов на 6% в 2025 году.Теперь я переадресую звонок Джоселин, чтобы она сообщила о наших финансовых результатах за четвертый квартал и за год.
Джоселин Перри — Исполнительный вице-президент и главный финансовый директор
Спасибо, Дэвид, всем доброе утро. Переходим к слайду 13 и сначала рассматриваем результаты за четвертый квартал. Несмотря на то, что мы по-прежнему наблюдаем рост тарифной базы по всем нашим коммунальным предприятиям, мы успешно завершили рассмотрение дела по ставкам в Центральном Гудзоне и продвинули урегулирование ставок TEP в четвертом квартале.Ряд ключевых факторов снижал прибыль на акцию квартал за кварталом.
Заявленная прибыль на обыкновенную акцию составила 0,69 доллара, что на 0,02 доллара ниже, чем в четвертом квартале 2020 года, а скорректированная прибыль на обыкновенную акцию составила 0,63 доллара, что на 0,06 доллара ниже, чем в четвертом квартале 2020 года. Неблагоприятные погодные условия в Аризоне и Белизе повлияли на прибыль на акцию только на 0,04 доллара. В Аризоне розничные продажи за квартал снизились на 6%, в основном из-за более мягкой погоды, а производство в Белизе сократилось на 87% из-за меньшего количества осадков.Центральный Гудзон также испытал ряд перебоев в обслуживании, связанных с погодой, которые способствовали тому, что компания не достигла своих целей по производительности, а цена акций Fortis выросла примерно на 9% в квартале, что привело к более высоким компенсационным расходам на основе акций, и в совокупности это снизил прибыль на акцию на 0,03 доллара.
UNS также испытала более низкие доходы от своих пенсионных инвестиций в течение квартала, и это влияние составило 0,01 доллара США. И, как и ожидалось, сроки налоговых вычетов в FortisAlberta снизили прибыль на акцию на 0 долларов.02, а также более низкий курс иностранной валюты и более высокое средневзвешенное количество акций в обращении уменьшили прибыль на акцию на 0,01 доллара. Глядя на годовой результат. Заявленная прибыль на обыкновенную акцию составила 2,61 доллара США, что на 0,01 доллара США выше, чем в 2020 году, а скорректированная прибыль на обыкновенную акцию за год составила 2,59 доллара США, что на 0,02 доллара США выше, чем в 2020 году. прибыль на акцию на $0,10. Без учета курсовых разниц скорректированная прибыль на акцию выросла на 0,12 доллара США или примерно на 5% в 2021 году.В каскадной таблице на слайде 15 представлены годовые факторы, влияющие на акцию на акцию, а также рост доходов регулируемых нами коммунальных предприятий без учета влияния валютных курсов. В 2021 году наши регулируемые коммунальные предприятия увеличили прибыль на акцию на 0,18 доллара по сравнению с 2020 годом.
Наше крупнейшее коммунальное предприятие, ITC, увеличило прибыль на акцию на 0,07 доллара, отражая 9-процентный рост прибыли в годовом исчислении. Сильный рост базовой процентной ставки в сочетании с благоприятной корректировкой, связанной с процентными свопами, был частично компенсирован более высокими невозмещаемыми компенсационными расходами, основанными на акциях.UNS Energy увеличила прибыль на акцию на 0,02 доллара, увеличив прибыль примерно на 4%. Я буду говорить с вами более подробно на следующем слайде.
Компания Central Hudson увеличила прибыль на акцию на 0,02 доллара, увеличив свою прибыль примерно на 7%, отражая рост базовой ставки и завершение рассмотрения ставки. Наши коммунальные предприятия Западной Канады увеличили прибыль на акцию на 0,05 долл. США, в основном за счет роста базовой тарифной ставки. Более высокие доходы FortisAlberta также были обусловлены благоприятной погодой. В целом доходы в Западной Канаде выросли на 6% в годовом исчислении.
В другом нашем сегменте электроэнергетики более высокие продажи в странах Карибского бассейна из-за продолжающегося восстановления индустрии туризма и роста тарифной базы способствовали увеличению прибыли на акцию на 0,02 доллара США или росту сегментной прибыли на 7% по сравнению с 2020 годом. В нашем сегменте энергетической инфраструктуры прибыль на акцию снизилась на 0,03 доллара США, в основном из-за снижения производства гидроэлектроэнергии в Белизе и реализованных убытков по контрактам на поставку природного газа в Эйткен-Крик. Из-за меньшего количества осадков в Белизе производство в 2021 году составило 147 гигаватт-часов по сравнению с 229 гигаватт-часами в 2020 году.Это отражает снижение на 35% по сравнению с прошлым годом.
И реализованные убытки в Aitken Creek, как мы обсуждали в третьем квартале, отражают контракты, заключенные с учетом рыночных условий и благоприятной кривой форвардов. Как и ожидалось с нашей программой реинвестирования дивидендов, прибыль на акцию снизилась на 0,03 доллара из-за более высокого средневзвешенного значения акций в обращении, и, наконец, средний обменный курс доллара США к канадскому доллару составил 1,25 в 2021 году по сравнению с 1,34 в 2020 году, что снизило прибыль на акцию на 0,10 доллара. Как я упоминал на предыдущем слайде, UNS выросла — прибыль выросла на 4% по сравнению с 2020 годом.
UNS выиграла от более высокой чистой маржи в 2021 году, в основном благодаря новым розничным ставкам на TEP, расчету FERC и более высокой оптовой марже. Это увеличило прибыль на акцию примерно на 0,10 доллара. Однако UNS сообщила о более высоких плановых затратах на техническое обслуживание генерирующих объектов ТЭЦ, что снизило прибыль на акцию на 0,03 доллара США. И, наконец, погодные воздействия в 2021 году снизили прибыль на акцию на 0,05 доллара.
Как вы помните, в 2020 году в Тусоне было самое жаркое лето за всю историю наблюдений. В преддверии 2022 года мы ожидаем, что сможем разумно справиться с отставанием в нормативных требованиях, поскольку мы ожидаем снижения запланированных затрат на обслуживание генерации в сочетании с ростом числа клиентов и скоростью передачи на основе формулы.Кроме того, хотя решение еще не принято, мы находимся в процессе оценки сроков подачи следующего заявления о ставке в TEP. Как вы можете видеть на слайде 17, в 2021 году мы снова активно работали на рынках заемного капитала, привлекая долгосрочный долг на сумму более 1 миллиарда долларов по привлекательным ставкам, о чем свидетельствуют первые зеленые облигации ИТЦ.
Долг, выпущенный Fortis Inc., в основном рефинансировал долг с наступающим сроком погашения, в то время как наши регулируемые коммунальные предприятия выпустили долг в поддержку своих программ капиталовложений. На фоне роста процентных ставок несколько наших коммунальных предприятий ускорили выпуск долгосрочных долговых обязательств в 2021 году, зафиксировав привлекательные ставки.Кроме того, ИТЦ заключил процентные свопы для снижения риска рефинансирования.
Мы продолжаем следить за рынками капитала и любым влиянием на наши будущие потребности в финансировании. Благодаря нашему недавнему выпуску долговых обязательств в сочетании с доступными кредитными линиями на сумму более 3 миллиардов долларов мы продолжаем поддерживать сильную позицию ликвидности, поддерживая наш пятилетний план капиталовложений в размере 20 миллиардов долларов. Ожидается, что наш план капиталовложений будет в основном финансироваться за счет денежных средств от операционной деятельности, долговых обязательств, выпущенных регулируемыми коммунальными предприятиями, и нашего плана реинвестирования дивидендов в акционерный капитал при сохранении относительно стабильной структуры капитала до 2026 года.Этот план финансирования в сочетании с низким профилем бизнес-рисков Fortis обеспечивает финансовую гибкость и обеспечивает нам комфортное положение в рамках наших существующих кредитных рейтингов инвестиционного уровня.
Переход к последним нормативным обновлениям. Во-первых, ITC по-прежнему ожидает окончательного решения от FERC в отношении дополнительного уведомления о предлагаемом введении правил о стимулах к передаче, в котором предлагается исключить 50 базисных пунктов RTO, доход на капитал, вопросы стимулирования. В ноябре ITC подал комментарии в ответ на уведомление о событиях о предлагаемом введении правил или ANOPR по региональному планированию передачи, распределению затрат и процессам присоединения генераторов.В своем ответе ITC рекомендовал поручить RTO проводить регулярное целостное планирование передачи и указал на некоторые препятствия, стоящие перед конкурсом Order 1000.
Хотя FERC заявила о своих планах как можно быстрее провести ANOPR через процесс регулирования, остается неясным, будут ли аспекты ANOPR разбиты на несколько NOPR. В TEP вы, возможно, помните, что FERC издал приказ в 2019 году, приняв тарифы на передачу по формуле в том виде, в каком они были поданы, с учетом процедур возмещения и урегулирования.Принципиальное урегулирование было подано в FERC в декабре 2021 года. Урегулирование включает допустимую ROE в размере 9,79% и единую расчетную ставку.
Урегулирование расчетной ставки FERC является положительным, поскольку более 20% пятилетнего плана капиталовложений UNS Energy выделено на инвестиции в передачу, которые получат своевременное возмещение ставок. В ноябре 2021 года Central Hudson получил приказ от Комиссии по государственной службе Нью-Йорка об утверждении трехлетнего тарифного плана с обратной силой до июля 2021 года. Комиссия одобрила совместное предложение, которое включает ROE в размере 9% и долю в капитале в размере 50%. снижается на 1% в год до 48% в третий год курса.Ожидается, что в Британской Колумбии производство по общей стоимости капитала будет продолжаться до 2022 года, и дата вступления в силу любого изменения стоимости капитала остается неизвестной.
FortisAlberta подала заявку на оплату услуг на 2023 год в ноябре в связи с возвращением к третьему сроку установления ставок на основе результатов, который начнется в 2024 году. Решение AUC ожидается в третьем квартале. И, наконец, в январе 2022 года AUC инициировал общую стоимость капитала, чтобы рассмотреть вопрос о том, следует ли продлить текущие параметры стоимости капитала на 2023 год.Решение ожидается уже в марте.
AUC также подтвердил, что в конце этого года он начнет отдельный процесс расчета стоимости капитала на 2024 год и далее. На этом мои замечания заканчиваются. Сейчас я перезвоню Дэвиду.
Дэвид Хатченс — Президент и главный исполнительный директор
Спасибо, Джоселин. В Fortis есть нужные люди, ценности и планы для продвижения нашей стратегии роста и обеспечения более чистого энергетического будущего. Благодаря нашей локальной операционной модели, географическому и нормативному разнообразию и операционному опыту наши заинтересованные стороны могут извлечь выгоду из долгосрочной ценности Fortis, которую мы обеспечим в 2022 году и далее.Теперь я снова переадресую вызов Стефани.
Стефани Амаймо — Вице-президент по связям с инвесторами
Спасибо, Дэвид. На этом презентация заканчивается. В настоящее время мы хотели бы открыть телеконференцию, чтобы ответить на вопросы инвестиционного сообщества.
Вопросы и ответы:
Оператор
Спасибо. [Инструкции для оператора] И ваш первый вопрос от Линды Эзергайлис из TD Securities.
Линда Эзергайлис — TD Securities — Аналитик
Спасибо.Мне интересно, не могли бы вы помочь нам понять нормированный год погоды на консолидированной основе, как это может выглядеть с точки зрения EPS? Было очень полезно получить доход в размере 0,05 доллара в годовом исчислении, учитывая, что в 2020 году была рекордно жаркая погода. Но мне интересно, какой была бы чувствительность к нормальной погоде, если бы вы могли предоставить ее в 2021 году.
Дэвид Хатченс — Президент и главный исполнительный директор
Да. Это… Доброе утро, Линда. Я рад, что ты можешь позвонить.Чувствительность к погоде — это своего рода сочетание искусства и науки, и очень сложно получить какие-то действительно хорошие практические правила из года в год, особенно после пандемии, потому что мы видели очень разных клиентов. поведение в 2020 году, чем в 2021 году.
Поскольку все работают из дома, мы увидели совершенно другое использование каждого профиля клиента. Так что это усугубляется тем фактом, что в эти дни мы склонны становиться немного теплее каждый год, кроме 2021 года, когда мы увидели некоторое снижение.Добиться такой чувствительности довольно сложно. Итак, я знаю, что это неотзывчивый ответ, но мы пытаемся работать над тем, как мы можем увидеть это на самом деле из… в основном это зависит от погоды в Аризоне, потому что большинство других коммунальных услуг, которые у нас есть, имеют очень ограниченную информацию о погоде. протекать до нижней строки.
Итак, я бы сказал, что если сравнить 2021 и 2020 годы, очевидно, что 2021 год был гораздо более нормальной погодой. Так что это было бы более чем нормально, чем я думаю в будущем.
Линда Эзергайлис — TD Securities — Аналитик
Это полезно. Спасибо. И с точки зрения различного поведения клиентов, опять же, я знаю, что это искусство, а не наука. Но, может быть, в качестве продолжения ваши команды думают о том, что станет новой нормой? И какая часть этого изменения в поведении клиентов может быть не постоянной, а системной и постоянной по сравнению с тем, что может вернуться к историческим моделям, потенциально возможным в будущем?
Дэвид Хатченс — Президент и главный исполнительный директор
Конечно.Итак, в Аризоне мы фактически наблюдаем возвращение к нормальному состоянию, к временным рамкам до 2020 года, если смотреть на это с точки зрения использования в расчете на одного клиента, а также с более нормальной точки зрения — по большей части жилых и коммерческие формы грузов. Потому что в Аризоне, я думаю, многие люди вернулись к работе в 2021 году. Очевидно, что бизнес открылся немного больше, чем в 2020 году. новая норма с точки зрения нагрузки, а также с точки зрения использования клиентов и профиля спроса.Нельзя сказать, что это не меняется в будущем. Когда вы посмотрите на некоторые другие новые технологии, энергоэффективность DSM и т. д., которые могут быть развернуты в наших коммунальных службах. Но по большей части мы вернулись к тому, что было до 2020 года или до пандемии.
Линда Эзергайлис — TD Securities — Аналитик
Это полезно. Спасибо. И признавая, что Q1 на данный момент завершен только наполовину, и многое еще может произойти в этом квартале.Мне интересно, сможет ли кто-нибудь из команды дать представление о том, какая погода, и считает ли, что уровни воды имеют их до сих пор, что мы видели в первом квартале, и даже какие-либо хранилища природного газа, если я могу быть так смелый.
Дэвид Хатченс — Президент и главный исполнительный директор
Да. Я имею в виду, что он просто отслеживает количество осадков в Белизе, и это лучше, чем Q4. Это — у нас — мы начинаем наблюдать восстановление производства, но трудно сказать, где мы окажемся в этом квартале.Откровенно говоря, это довольно переменная величина, основанная на количестве осадков, и считается, что производство, очевидно, напрямую связано с этим.
Четвертый квартал был для нас очень, очень низким кварталом, если сравнивать его с 21-м и 20-м годами. Таким образом, мы видим, что это несколько возвращается.
Линда Эзергайлис — TD Securities — Аналитик
Спасибо. Я вернусь в очередь. Большое спасибо.
Дэвид Хатченс — Президент и главный исполнительный директор
Хорошо.
Оператор
Ваш следующий вопрос от Мориса Чоя из RBC Capital Markets.
Морис Чой — RBC Capital Markets — Аналитик
Спасибо и доброе утро. Мой первый вопрос касается MISO LRTP. Дэйв, вы упомянули в своем подготовленном выступлении, что вы видите политику поддержки от премиума до федерального уровня и уровня штата. По мере того, как вы приближаетесь к объявлению о первом транше проектов во втором квартале, как мы должны рассматривать вашу долю рынка, если можно так ее назвать? И как изменится эта доля рынка после принятия решения по Мичигану в декабре?
Дэвид Хатченс — Президент и главный исполнительный директор
Да, так что я действительно не разбиваю его по юрисдикциям, и, возможно, Линда могла бы внести немного ясности в этот вопрос.Но в прошлом мы говорили только о нашем общем присутствии в регионе MISO, а это 23%, 22%, 23% присутствия MISO. Это наши активы. И мы также как бы используем — и я не знаю, насколько это показательно и, возможно, не настолько показательно — на перспективной основе, потому что тенденции MISO, эти новые проекты передачи на большие расстояния, мы не знаем. именно там, где они собираются приземлиться, где они собираются войти, в траншеях.
И, честно говоря, это не лучший показатель, если оглянуться назад.Но когда мы делали проекты MVP, я думаю, почти десять лет назад, мы достигли примерно того же уровня, 22%, 23% проектов MVP пришли к нам в ITC. Так что трудно обязательно спроецировать что-либо из этого на перспективу, особенно когда вы можете просто подождать несколько месяцев, и мы, надеюсь, сможем увидеть вас и иметь действительно хорошее представление об этом. И затем, как только мы увидим этот транш, мы увидим — где наши ROFR связаны с этими проектами, мы получим действительно хорошее представление о том, что мы думаем о проектах — какие проекты являются нашими на перспективной основе, а затем Начнем с забавной части, которая заключается в выяснении того, как их планировать и строить.
Линда, у вас есть что добавить к этому?
Линда Эпси — Президент и главный исполнительный директор, ITC Holdings Corp.
Нет, Дэйв, я думаю, ты все записал. Для меня ничего аддитивного.
Морис Чой — RBC Capital Markets — Аналитик
Хорошо, понял. И, возможно, второй вопрос касается Аризоны. Джоселин, я, возможно, пропустил это, и прошу прощения, если я это сделал, но я думаю, вы упомянули, что Fortis оценивает время подачи следующего иска по ставке — для TEP.Поскольку текущие ставки были утверждены чуть более года назад, какие изменения в вашем бизнесе вы хотели бы сообщить ACC, чтобы оправдать новые ставки? И в качестве продолжения, как, по вашему мнению, недавние нормативные решения ACC, касающиеся коллег в штате, учитываются в вашем мнении о применении этой ставки?
Джоселин Перри — Исполнительный вице-президент и главный финансовый директор
Морис, прежде чем я передам это Дэвиду, потому что я уверен, что Дэвид расскажет об окружающей среде в Аризоне, но что касается тарифного плана, это не редкость для TEP думать о тарифном случае.Последнее дело по ставкам было подано на конец года 31 декабря 2018 года. Таким образом, прошло несколько лет с тех пор, как мы в последний раз устанавливали ставки. Итак, мы инвестировали, как вы знаете, мы продолжаем инвестировать в Аризону.
Итак, у нас есть то, что я бы сказал, предполагает, что мы должны сообщить регулирующему органу, что мы продолжаем инвестировать, и нам нужно пересмотреть то, что мы инвестировали за последние пару лет, и отразить это в ставках. ТЭП проделал большую работу, не так ли? Это сделано — продолжайте двигаться вперед со своими планами чистой энергии.Он управляет своей стоимостью. Это правильные вещи.
Так что это очень типично для коммунальных служб подавать иск по ставкам каждые пару лет. Так что ничего необычного с точки зрения ТЭП. Я позволю Дэвиду поговорить о том, что там происходит с коллегами.
Дэвид Хатченс — Президент и главный исполнительный директор
Да, я просто добавлю, что ты права, Джослин, потому что это действительно так. Три года — это большой срок для такой коммунальной службы, как наша в Аризоне.И мы, очевидно, не просто инвестировали в последние три года, но и собираемся инвестировать довольно много в будущем, чтобы идти по пути нашего перехода к чистой энергии в Аризоне. Таким образом, мы хотим убедиться, что мы выступаем перед нашими регулирующими органами, рассказывая эту историю, ищем механизмы, которые нам нужны, чтобы убедиться, что мы получаем адекватное и своевременное возмещение затрат, связанных с этими инвестициями, по мере продвижения вперед.
И затем нормативная среда в Аризоне, я знаю, что это была довольно горячая тема в течение последних нескольких месяцев, но я думаю, во-первых, много разговоров и результаты судебного разбирательства по ставкам другой компании в Аризоне. не обязательно размышлять об ожиданиях — вообще не отражать ожидания относительно результата для нас.Я думаю, что они очень специфичны для утилиты. У нас другая утилита, другие отношения с комиссией, другой ресурсный план, все это другое. Так что, с моей точки зрения, это не — это определенно не прочтение TEP.
И, честно говоря, было несколько очень хороших и позитивных — очень недавних положительных результатов в нормативно-правовой среде Аризоны. Буквально на этой неделе Комиссия корпорации Аризоны признала комплексные планы ресурсов, которые мы подали для Tucson Electric Power и нашей небольшой электроэнергетической компании UNS Electric, которые поддерживают этот комплексный план ресурсов на 2020 год, который поддерживает наше сокращение парниковых газов на 80% на TEP, что, конечно же, поддерживает сокращение выбросов парниковых газов на 75% по сравнению с Fortis.Таким образом, все это хорошие сигналы того, что комиссия движется в правильном направлении, подавая правильные сигналы и позволяя нам делать то, что мы должны делать, то есть планировать нашу систему, ее потребности для наших клиентов в отношении надежности и доступности посредством интегрированной системы. процесс планирования ресурсов, и на самом деле они тратят много времени на то, чтобы правильно составить правила интегрированного плана ресурсов, чтобы мы могли рассмотреть широкий спектр различных возможностей, от портфеля арендных платежей до наиболее агрессивного портфеля возобновляемых источников энергии, и убедиться, что мы выбираем ту, с которой согласны наши заинтересованные стороны, наши клиенты и наши регулирующие органы.Это то, что мы сделали в 2020 году.
Так что ничего нового для нас. Мы с нетерпением ждем следующего интегрированного плана ресурсов, который на самом деле должен быть готов не раньше августа следующего года. Так что много работы предстоит сделать между сейчас и потом.
Морис Чой — RBC Capital Markets — Аналитик
Отлично. И просто быстрое продолжение. Не могли бы вы помочь нам немного больше сосредоточиться на сроках подачи этой заявки? Вы говорите о следующих нескольких месяцах или к концу этого года, примерно, это было бы здорово.
Дэвид Хатченс — Президент и главный исполнительный директор
Да, на данный момент действительно трудно поставить точку, но мы смотрим на это. Есть… одна из вещей, которые вы всегда оцениваете, это сроки плана капиталовложений и когда выбрать подходящий тестовый год. И поэтому мы все еще работаем над всеми этими кусочками.
Морис Чой — RBC Capital Markets — Аналитик
Понятно. Спасибо.
Дэвид Хатченс — Президент и главный исполнительный директор
Добро пожаловать.
Оператор
Ваш следующий вопрос от Роба Хоупа из Scotiabank.
Роб Хоуп — Scotiabank — Аналитик
Всем доброе утро. Просто дополнительный вопрос о проектах передачи на Среднем Западе. Я предполагаю, что в вашем существующем плане капитала нет тонны капитала, связанного со следующим траншем, который будет выплачен.Но когда вы взглянете на графики отбора, сроки проекта, как вы думаете, когда вы сможете увидеть, как капитал вкладывается в план капиталовложений на более осмысленной основе? Это больше похоже на начало 2024, 2025 года, когда сталь закапывается в землю.
Дэвид Хатченс — Президент и главный исполнительный директор
Да, Роб, спасибо за этот вопрос. Просто чтобы уточнить, да, в нашем существующем плане капиталовложений нет денег, связанных с этими проектами MISO.Мы не кладем что-то поверх нашего существующего плана. Таким образом, вопрос о сроках является хорошим, потому что это действительно трудно сказать.
Кто знает, какие проекты выйдут первыми из этого первого транша. Там могут быть некоторые обновления. Могут быть некоторые, возможно, немного проще, например, взаимосвязь передачи. Это другой процесс, через который проходит FERC, но он может рухнуть в ближайшие несколько лет, потому что это немного легче сделать, чем некоторые из долгосрочных проектов передачи, которые, очевидно, будут большой частью этого транша и следующие транши.
Так что я бы сказал, что большая часть этих расходов будет отложена в этом пятилетнем плане, в основном, я бы сказал, за пределами периода 2026 года, который есть в нашем пятилетнем плане. Так что, если повезет, мы получим самые простые на переднем крае здесь, и мы сможем использовать их, чтобы увеличить текущий план капиталовложений. Но я бы сказал, что наибольшее влияние окажут последние годы пятилетнего плана и продление с 6-го года.
Роб Хоуп — Scotiabank — Аналитик
Хорошо.Это полезно. А затем просто переходя к другому крупному проекту передачи, Lake Erie Connector, похоже, что он проходит через некоторые ворота здесь, в Онтарио. Где вы находитесь в обсуждениях с правительством? Были ли ключевые термины широко раскрыты, или вы можете просто дать нам обновленную информацию о процессе?
Дэвид Хатченс — Президент и главный исполнительный директор
Да, это общие термины, сводки условий. Принципы выложены.Сейчас он добирается до деталей и дорабатывает все эти части. Так что это было частью обновления, предоставленного IESO.
Правительство в декабре, они вернулись и сказали, что теперь все это выглядит разумно, завершите переговоры и работайте над этим TSA и верните нам еще одно обновление в конце марта. Итак, все это позитивные пошаговые движения, которые мы предпринимаем для достижения окончательного соглашения. И затем, конечно, как только мы придем к этому окончательному соглашению, мы получим его — мы согласимся с IESO.IESO сообщает об этом правительству Онтарио.
Все подписывают, а затем мы начинаем процесс или продолжаем процесс проектирования, получаем EPC-подрядчика и начинаем строительство. Так что, очевидно, это лучшее, что мы когда-либо чувствовали в этом проекте, и всего пара шагов, пара подписей от того, чтобы действительно заставить эту вещь двигаться, что является реальным свидетельством времени, которое наша команда в ITC потратила в этом проекте, чтобы сделать его идти. Об этом говорили некоторое время, и мы знаем, что это сложно.Ну, это трансграничный проект.
У него есть два IESO на каждом конце, которые вы должны соединить между PJM и Онтарио. Так много деталей, но чем сложнее размер проекта, тем веселее там, когда вы действительно вводите их в эксплуатацию. И мы с нетерпением ждем возможности сделать эти последние несколько шагов как можно быстрее.
Роб Хоуп — Scotiabank — Аналитик
Я ценю цвет. Спасибо.
Дэвид Хатченс — Президент и главный исполнительный директор
Ага.
Оператор
Ваш следующий вопрос от Марка Ярви из CIBC Capital Markets.
Марк Ярви — CIBC Capital Markets — Аналитик
Спасибо. Доброе утро всем. Пара вопросов по Альберте. Один из них касается потенциального перехода к формуле, если вы, ребята, могли бы прокомментировать это с точки зрения желания увидеть вашу открытость к этому.
И тут вторая по стоимости услуга ребазинга. Просто ожидания с точки зрения параметров с точки зрения, возможно, способности поддерживать прибыль на неизменном уровне, потому что я помню, как в прошлый раз мы иногда видели фиксированную или падающую прибыль после этого перебазирования, не могли бы вы дать какой-то цвет по обоим этим пунктам.
Дэвид Хатченс — Президент и главный исполнительный директор
Конечно. Я расскажу о первом, а затем передам стоимость перебазирования службы Джанин, чтобы получить некоторое представление. Джанин Салливан — генеральный директор FortisAlberta. Что касается потенциальной формулы, это одна из тех вещей, от которых все зависит, верно? Все зависит от того, как установлена формула, учитываются ли в ней правильные риски и особенности вашей коммунальной службы.
Если он будет достаточно гибким, чтобы адаптироваться к меняющейся энергетической среде, которую мы все увидим в ближайшие несколько лет и, очевидно, затянувшейся.Так что мы будем усердно работать, если это будет ставка формульного типа. Мы хотим убедиться, что это работает для нас. Это как любой регулирующий механизм.
Все зависит от деталей в конце. Поэтому я думаю, что мы могли бы поддержать любой из этих способов, если бы он обеспечивал нам правильную возможность получать отдачу от инвестиций, которые мы делаем, и возможности роста, которые мы видим, и участие, честно говоря, которое мы хотим иметь в переход к чистой энергии в Альберте. Джанин, я передам это вам, чтобы поговорить о стоимости перебазирования услуги.
Джанин Салливан — Генеральный директор FortisAlberta
Конечно. Таким образом, стоимость перебазирования услуг является постоянной. Мы посреди этого. Это важная возможность для FortisAlberta с точки зрения переориентации наших доходов и расходов после почти десятилетия регулирования на основе PBR.
Таким образом, мы с оптимизмом смотрим на то, что этот процесс обеспечит наглядность текущих расходов, которые несет FortisAlberta, и того, что, по нашим прогнозам, произойдет в будущем.И, как указал Дэйв, некоторые из более новых проектов, которые необходимо рассматривать как часть будущего чистой энергии, и иметь их как часть требований к доходам, что затем послужит хорошей отправной точкой для перехода на третий срок PBR. И, конечно же, в течение следующих 12 месяцев будет определено, как будет выглядеть этот третий срок с точки зрения конкретных механизмов. Что касается стоимости капитала, есть желание стать перспективным или еще более перспективным, по крайней мере, в Альберте в таких вопросах.
И так очень рано установить стоимость капитала на 2024 год по формуле. Таким образом, сейчас основное внимание уделяется определению того, что должно произойти в 2023 году. Есть ранние признаки того, что он, вероятно, сохранит текущие параметры только с учетом желаемой перспективы и сложности с точки зрения переадресации в краткосрочной перспективе на что-то новое для 2023 года, но затем действительно закладывает основу для более обдуманного разговора о том, как это должно выглядеть в 2024 году и далее, и о возможности формулы, но все еще очень, очень рано.
Марк Ярви — CIBC Capital Markets — Аналитик
И только что вернулся к перебазированию. Когда вы смотрите на то, где вы находитесь и какова ваша позиция сейчас с точки зрения ваших представлений, возникает мысль, что ваш достижимый ROE может оставаться неизменным в этом процессе?
Джанин Салливан — Главный исполнительный директор FortisAlberta
Мы с оптимизмом смотрим на то, что это изменение базы станет надежной отправной точкой для 2023 года с точки зрения полной реорганизации наших доходов и наших расходов.Я имею в виду, что в провинции есть некоторые опасения по поводу доступности и того, что динамика между инвестициями в будущее и программами экологически чистой энергии и тем, как мы делаем это продуманным и доступным способом, безусловно, нам предстоит продемонстрировать. Но мы считаем, что у нас есть очень хороший план на будущее, который включает и то, и другое, и я думаю, что мы будем в хорошем положении, начиная с 2023 года. . И Джослин, вопрос к тебе.Просто с точки зрения DRIP и только что обновленных мыслей о скидке с точки зрения использования DRIP сейчас или поворота назад к банкомату, где у вас есть немного больше контроля над тем, когда выпускаются акции, своего рода обновленные мысли по этому поводу?
Джоселин Перри — Исполнительный вице-президент и финансовый директор
Да. Итак, Марк, мы на самом деле поставили DRIP через пару лет. Мы отключили его, а затем снова включили скидку. И это довольно эффективный способ получить необходимый нам капитал, и поэтому он дает нам некоторую гибкость.
Поглощение снова превысило 35%. Так довольно здоровое участие. Мы оцениваем его каждый год. Прямо сейчас это работает на нас.
Это дало нам необходимый капитал. Нам не нужно никакого дискретного капитала. Программа ATM, на мой взгляд, тоже сработала. Это просто другой способ получить его, но я думаю, что DRIP — это простой, эффективный и экономичный способ получить капитал, в котором мы нуждаемся, потому что мы понимаем, что наш профиль роста со всеми возможностями, о которых говорит Дейв, должен изменить нашу программы капиталовложений каким-либо значимым образом, мы пересмотрим финансирование на каждом уровне.
Итак — но пока DRIP работает на нас.
Марк Ярви — CIBC Capital Markets — Аналитик
Хорошо, спасибо.
Оператор
Ваш следующий вопрос от Дэвида Кесады и Рэймонда Джеймса.
Дэвид Кесада — Рэймонд Джеймс — аналитик
Спасибо. Доброе утро всем. Мой первый вопрос здесь, прямо в Британской Колумбии, касается площадки в Тилбери и любых… или планируемых там расширений.Просто любопытно, что вы думаете сегодня об инфраструктуре в этом регионе и наводнениях, которые мы видели в прошлом году? Я понимаю, что регулятор находится в процессе проверки.
Любой цвет, который вы можете там указать.
Дэвид Хатченс — Президент и главный исполнительный директор
Да. Я передам это Роджеру, чтобы он получил все подробности, особенно в отношении резервуара, который мы предлагаем, потому что я думаю, что это действительно важный проект, который BCUC должен рассмотреть с точки зрения устойчивости.Как мы уже видели в последние несколько лет, некоторые сбои. Я позвоню в систему Энбриджа, один назад, я думаю, это было зимой 2018 года, а затем, конечно, тот, что недавно, во время наводнения.
Это делает нас… делает более важным для нас поиск проектов по обеспечению устойчивости в нижней части материка в районе Ванкувера. И одним из таких проектов, как вы знаете, является большой новый резервуар для СПГ, который мы предложили, и у нас есть большой резервуар с тремя BCF. Это будет очень важно для обеспечения устойчивости этой резервной копии.Я передам это Роджеру, чтобы он рассказал вам, где мы находимся с точки зрения применения с BCUC и процессом EA.
Роджер Далл’Антония
Так что да, в резервуаре Тилбери идет два процесса. Один с BCUC. Мы находимся в середине процесса по этому CPCN, отвечая на запросы информации от посредников. Этот процесс будет продолжаться большую часть года, прежде чем мы закончим.
Кроме того, из-за размера резервуара мы должны подать и получить сертификат экологической оценки как в Британской Колумбии, так и в Канаде.Мы находимся на пути к этому процессу. Мы подали подробное описание проекта в прошлом году. Мы получили решение о готовности и ожидаем публичного обсуждения в первом квартале этого года.
Агентство по оценке воздействия Канады согласилось написать замену, чтобы BC, EA возглавил процесс, и это будет продолжаться большую часть 2022 года, прежде чем мы выясним, каковы следующие шаги в этой экологической оценке.
Дэвид Кесада — Рэймонд Джеймс — Аналитик
Хорошо, отлично.Спасибо за это. И Роджер, может быть, продолжение для вас. Создается впечатление, что в последнее время в заголовках новостей наблюдается некоторый рост популярности использования ГСЧ в морской бункеровке.
И я знаю, что вы, ребята, добились значительного прогресса в закупке ГСЧ в Британской Колумбии — в FortisBC. Просто любопытно, думаете ли вы, что в конечном итоге, в зависимости от степени использования ГСЧ для конечного морского рынка, сможете ли вы потенциально получить более 15% смеси ВС на стороне ГСЧ?
Роджер Далл’Антония
Да.Я думаю, что есть два разных вопроса. Я думаю, что морской рынок, RNG, в конечном итоге окажется там. У нас действительно был пилотный проект с Seaspan, когда мы использовали низкоуглеродные технологии для их барж-паромов.
Я думаю, что в прошлом году во Флориде был подобный пилот. Так что я думаю, что морской рынок смотрит на СПГ, и если он может быть получен из возобновляемых газов, тем лучше. У него уже есть значительное преимущество перед судовым топливом, таким как дизельное топливо. Так что я думаю, что это будет дополнительным преимуществом.
Таким образом, мы рассматриваем это как дополнительную поддержку для увеличения СПГ на морском рынке. Я думаю, в целом, наша разработка RNG, мы получили одобрение от правительства Британской Колумбии в прошлом году, чтобы перейти на 15% наших ресурсов или поставок газа, поступающих из RNG, включая водород. Мы совсем недавно подписали контракт на 8 петаджоулей, все еще требуется одобрение регулирующих органов, но мы ожидаем получить его в этом году. У нас около 18 петаджоулей, что чуть более чем на полпути к нашей цели на 2030 год — 15%.
Итак, мы верим, что со временем точно сможем выйти за эти пределы, и это не включает внедрение водорода.Таким образом, мы видим растущее количество возобновляемых газов в нашей системе в будущем.
Дэвид Кесада — Рэймонд Джеймс — Аналитик
Отлично. Я очень ценю этот цвет, Роджер. Это все для меня.
Оператор
Ваш следующий вопрос от Мэтью Уикса из IA Capital Markets.
Мэтью Уикс — IA Capital Markets — Аналитик
Доброе утро. Спасибо, что ответили на мои вопросы.Я думаю, что на данный момент на них в основном ответили, но я думаю, что просто спрошу о макросах и оценю случаи. Что касается дел о процентных ставках, которые ведутся прямо сейчас или которые вы планируете рассмотреть в ближайшем будущем, как вы ожидаете, что перспективы повышения процентных ставок повлияют на эти разбирательства? И предпринимаете ли вы какие-либо творческие меры, чтобы, возможно, справиться с ростом ставок за пару лет или что-то в этом роде?
Дэвид Хатченс — Президент и главный исполнительный директор
Да, Мэтью, отличный вопрос, потому что рост ставок может помочь или навредить.Очевидно, что с точки зрения инфляции и стоимости ведения бизнеса это окажет некоторое повышательное давление на наши расходы. И в зависимости от того, о какой юрисдикции мы говорим в нашем регионе, некоторые из них имеют очень прямые механизмы передачи клиентам, такие как ITC, и теперь передача TEP в Аризоне имеет такой же механизм передачи. Таким образом, на самом деле нет никакого влияния, потому что это происходит на основе форварда, а затем также уточняется.
Другие юрисдикции, такие как Альберта и Британская Колумбия, учитывают инфляцию как часть своих расчетов роста затрат.И затем одна более крупная юрисдикция, в которой этого нет, — это активы TEP, не относящиеся к FERC, или их розничные ставки, которые будут подлежать некоторой нормативной задержке между, очевидно, тем, когда вы видите эту инфляцию, и когда вы фактически получаете эти затраты и эта инфляция. отражается в ставках. Так что это немного путаница в утилите, но не имеет большого влияния с точки зрения компании. Теперь, конечно, все это влияет на наших клиентов, повышая свои расходы по всем направлениям, будь то вещи от обычной инфляции на продукты и услуги до цен на природный газ и т. д.
Таким образом, мы очень сосредоточены на том, чтобы убедиться, что мы делаем все возможное с точки зрения затрат в остальной части коммунального предприятия, чтобы уменьшить воздействие на наших клиентов. Теперь, с другой стороны, ROE, очевидно, отслеживают этот рост, и это явно не прямая корреляция. Иногда запаздывает, иногда запаздывает. Но общая гипотеза здесь заключается в том, что в условиях роста темпов роста рентабельности собственного капитала.
Таким образом, мы ожидаем, что со временем доходность нашего капитала увеличится.И, конечно же, именно поэтому эти разбирательства по общей стоимости капитала и т. д., а также дела по ставкам важны для их сброса и отражения.
Мэтью Уикс — IA Capital Markets — Аналитик
Хорошо, спасибо. Цените ответ на это. Это все от меня. Я верну его обратно.
Дэвид Хатченс — Президент и главный исполнительный директор
Спасибо, Мэтью.
Оператор
Ваш следующий вопрос от Патрика Кенни из Национального банка.
Патрик Кенни — Национальный банк — Аналитик
Да, доброе утро. Просто продолжение вашей инициативы 100% RNG в Британской Колумбии. И мне просто любопытно, видите ли вы какие-либо возможности для реализации этого нового предложения возобновляемых источников энергии на некоторых из ваших энергетических платформ? И как это может ускорить достижение вашей общей цели по сокращению выбросов на 75% к 2035 году?
Дэвид Хатченс — Президент и главный исполнительный директор
Да, во-первых, какую замечательную программу придумала команда FortisBC.Это заставляет всех признать ту роль, которую компании, работающие с природным газом, и их инфраструктура могут сыграть в обеспечении более чистой энергии в будущем. Мы много говорим о том, как вы можете озеленить электроны на стороне передачи и распределения, но нам нужно больше говорить о том, как вы можете озеленить и очистить молекулы, которые вы отправляете через свою трубу, будь то через возобновляемые природные источники. газ и газ, водород, что бы это ни было, это показывает, что мы являемся частью этого решения.Так что это отличное решение для FortisBC.
Это может быть в других наших… у нас есть небольшие газовые компании в Аризоне и Нью-Йорке, которые также могли бы рассмотреть подобные программы. И коммунальные предприятия, такие как Аризона, где у нас есть вертикально интегрированная коммунальная служба, мы уже предлагаем некоторые программы экологически чистой энергии для наших клиентов. Таким образом, эти вещи могут — и, конечно, вы должны искать все больше и больше возможностей для этого, чтобы создать у клиентов возможность работать немного быстрее, чем, возможно, мы шли с точки зрения всего портфеля.Конечно, наша цель состоит в том, чтобы — если вы — если мы выполним наш комплексный план ресурсов в Аризоне, наши клиенты — в 2035 году, 70 %, а на самом деле примерно в быть возобновляемой энергией.
Чтобы люди забыли, как много мы на самом деле делаем за кулисами, и увеличили этот объем. Но, тем не менее, есть клиенты, которые хотят, как я сам в моем доме в Аризоне, иметь 100% тариф на возобновляемую энергию, где моя энергия на 100% поступает из возобновляемых источников, и у нас есть это, очевидно, для всех в Аризоне.
Патрик Кенни — Национальный банк — Аналитик
Отлично. Спасибо за это. И затем, возможно, просто вопрос высокого уровня, Дэвид, о портфеле в целом в свете растущей среды ставок и потенциала здесь, чтобы добавить дополнительный более масштабный рост в ваших более крупных основных коммунальных предприятиях. Я знаю, что вы всегда видели преимущества диверсификации, но сейчас самое время взвесить возможность продажи одной или двух ваших небольших коммунальных служб просто для увеличения ликвидности в преддверии некоторых из этих более масштабных проектов.
Дэвид Хатченс — Президент и главный исполнительный директор
Да, это не совсем приоритет для нас. Я имею в виду, я думаю, что коммунальные услуги, которые у нас есть, мы не — мы не закрываем глаза на движущие силы рынка, ценность, возможности и т. д. Но я думаю, что мы используем каждую из наших коммунальных услуг в рамках нашей можно запустить. И мы продолжим улучшать каждую из этих утилит в будущем и улучшать рост каждой из них.
Так что я не… кто-то должен был бы увидеть какую-то странную чрезмерную ценность, потому что создать ценность в одной из наших дочерних компаний или в одной из частей нашего портфеля сверх того, что мы можем, я думаю, это, это высокая препятствие, но мы будем обращать внимание, но определенно не то, на что мы смотрим в ближайшее время.
Патрик Кенни — Национальный банк — Аналитик
Отлично. Большое Вам спасибо.
Дэвид Хатченс — Президент и главный исполнительный директор
Спасибо, Патрик.
Оператор
[Инструкции оператора] Ваш следующий вопрос от Дариуша Лозного из Bank of America.
Дариуш Лозны — Bank of America Merrill Lynch — Аналитик
Привет, доброе утро и спасибо, что ответили на мой вопрос.Просто хотел, надеюсь, быстро получить обновленную информацию о проекте Cardinal-Hickory Creek. Я понимаю, что это не является важной частью вашего долгосрочного плана капиталовложений, но здесь есть некоторые препятствия. И мне просто любопытно, не могли бы вы предоставить обновленную информацию и возможные сроки для следующих шагов.
И вторая часть этого вопроса будет заключаться в том, учитывая опыт реализации этого проекта, влияет ли он на ваш подход к потенциальному дальнейшему развитию дополнительных проектов в зоне действия MISO?
Дэвид Хатченс — Президент и главный исполнительный директор
Да.Спасибо, Дариуш, за этот вопрос. Вы получаете полные баллы за вникание в детали, потому что это в деталях. И я пропущу это… это так далеко в деталях.
Я собираюсь передать его, очевидно, нашему эксперту по этому вопросу, Линде Эпси из ITC.
Линда Эпси — Президент и главный исполнительный директор ITC Holdings Corp.
Great. Спасибо, Дэйв, и спасибо, Дариуш, за вопрос. Да, я думаю, что нужно иметь в виду — я имею в виду, без сомнения, есть несколько судебных разбирательств вокруг Кардинал-Хикори Крик, но я думаю, просто для того, чтобы представить это в перспективе, все судебные разбирательства вращаются вокруг того, что есть 1.5 миль, в основном 150-мильный проект. И что судебные тяжбы до сих пор не прекратили строительство по проекту.
Мы продолжаем строить проекты как в Айове, так и в Висконсине с нашими партнерами по проекту, которые владеют примерно 45% этого проекта, поэтому это партнерский проект как с American Transmission Company, так и с Dairyland Power. Так что, несмотря на, я бы сказал, некоторые заголовки, сложность своего рода судебной тяжбы и многочисленные иски, это действительно минимальная часть проекта, концессия, и мы продолжаем свою строительную деятельность.И, честно говоря, я думаю, что мы уверены, что продолжим реализацию этого проекта, учитывая потребность в нем. Это проект, который был определен более 10 лет назад как проект MVP через MISO, и, конечно же, потребность и преимущества для клиентов продолжают расти.
Так что я думаю, что мы уверены, что проект будет реализован, и это никоим образом не остановило нашу строительную деятельность. И затем я думаю, что касается — извините, я знаю, что у вас был второй вопрос только с точки зрения того, меняет ли это наше отношение к будущим проектам LRTP? Нет.Послушайте, я имею в виду, что я думаю… в целом, я думаю, что в широком смысле, конечно, судебные разбирательства, противодействие со стороны окружающей среды энергетическим проектам в целом, безусловно, растет. Но я думаю, что когда мы отступим назад, когда вы посмотрите на основные движущие силы всех этих LRTP или региональных проектов передачи, основной движущей силой является межсетевое соединение и поставка зеленой энергии потребителям.
И, в конечном счете, когда вы… я думаю, вы добавляете дополнительные преимущества любого проекта передачи, экономические преимущества, преимущества надежности.Когда вы смотрите на процесс анализа и изучения, который проходит RTO при оценке этих проектов, нет никаких сомнений. Я имею в виду, что все эти проекты должны пройти расчет затрат и выгод, и существует огромное количество деталей о преимуществах любого из этих проектов. Поэтому я думаю, что мы чувствуем себя довольно комфортно и уверены, что в конечном итоге, когда у вас есть проект, основанный на потребностях, как правило, преобладают проекты, но, конечно, в зависимости от местоположения проекта, может быть, чувствительности определенных регионов, все эти вещи нуждаются рассматривать и особенно учитывать, и как мы думаем о сроках утверждения строительства и, очевидно, ввода этих проектов в эксплуатацию.
Но я не думаю, что мы рассматриваем это как какой-то знак будущего, который отличается от того, с чем мы имеем дело. Я думаю, что у нас в ITC большой опыт цитирования проектов передачи. И мы очень, очень тесно сотрудничаем со всеми нашими местными сообществами, нашими штатами, нашими землевладельцами. Мы учитываем все эти вещи на переднем конце.
И поэтому я думаю, что мы вполне уверены в своей способности продолжать реализацию проектов по передаче, которые являются результатом усилий LRTP.
Дариуш Лозны — Bank of America Merrill Lynch — Аналитик
Отлично. Большое спасибо, и я ценю детали в этом ответе. Если бы я мог просто спросить еще один быстро. Это относится к скорректированным драйверам Q4.
Я заметил, что в рамках перетаскивания Центрального Гудзона в размере 0,03 доллара, связанного с невозмещаемыми затратами, вы ссылались на целевые показатели эффективности. Не могли бы вы вкратце пояснить, что это были за цели? И, возможно, было изолировано от Q4 или что-то, что, как вы могли бы видеть, могло быть потенциально продолжающимся?
Дэвид Хатченс — Президент и главный исполнительный директор
Да, позвольте мне отправить это Чарли.У него есть цвет на этом. Чарли Френи, генеральный директор Central Hudson.
Чарли Френи — Главный исполнительный директор Central Hudson
Спасибо, Дэйв. Таким образом, во всех наших тарифных соглашениях есть показатели эффективности, которым мы должны соответствовать, и эти показатели эффективности, если они не соблюдаются, приводят к штрафам, связанным с их невыполнением. Итак, две цели, связанные с надежностью, которые мы упустили, — это частота простоев и продолжительность простоев.И это все отключения, не связанные со штормом.
Так что это повседневная работа. Я имею в виду, что эти положения были в наших делах о ставках в течение многих лет, и они ‐ продолжают оставаться частью нашей структуры ставок в будущем. Я определенно считаю, что прошлый год был необычным, и я не ожидал, что мы превысим эти цели в будущем.
Дариуш Лозны — Bank of America Merrill Lynch — Аналитик
Хорошо, отлично.Большое Вам спасибо. Я передам это здесь.
Дэвид Хатченс — Президент и главный исполнительный директор
Спасибо, Дариуш.
Оператор
Спасибо. Поскольку больше вопросов нет, я хотел бы перезвонить мисс Амаймо.
Стефани Амаймо — Вице-президент по связям с инвесторами
Спасибо, Эйприл. Больше у нас пока ничего нет. Спасибо всем за участие в нашей конференции по результатам четвертого квартала и годового отчета за 2021 год.Пожалуйста, свяжитесь с отделом по связям с инвесторами, если вам понадобится что-то еще.
Спасибо за уделенное время и хорошего дня.
Оператор
[Оператор подписывает]
Продолжительность: 62 минуты 1
Участники звонка:
Стефани amaimo — вице-президент, инвесторные отношения
David Hutchens — Генеральный директор
Jocelyn Perry — исполнительный вице-президент и главный финансовый директор
Linda Ezergailis — TD Securities — аналитик
Maurice Choy — RBC Capital Markets — Аналитик
Линда Апси — Президент и главный исполнительный директор ITC Holdings Corp.
Rob Hope
— 9083
— Scotiabank — Analyst
Mark Jarvi — CIBC Capital Markets — аналитик
Janine Sullivan — Генеральный директор Fortisalberta 9086
Дэвид Quezada — Raymond James — аналитик
Roger Dall’antonia
Roger Dall’Antonia
Matthew Weekes — IA Capital Markets — аналитик
Patrick Kenny — Национальный банк — аналитик
Дариуш Лозны — Bank of America Merrill Lynch — Аналитик
Чарли Френи — Главный исполнительный директор, Центральный Гудзон
Больше анализа FTS
Все расшифровки телефонных разговоров о доходах
Эта статья представляет мнение автора, который может не согласиться с «официальной» рекомендательной позицией консультационной службы премиум-класса Motley Fool.
No related posts.
