Откатные ворота своими руками
Читати українською
Как сделать откатные ворота своими руками — подробный план изготовления.
Здравствуйте, друзья, давайте знакомиться, меня зовут Александр, я работаю в сфере откатных ворот с 2006 года. В этой статье я расскажу вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и разумно по цене автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами.
Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот. Вот так она выглядит.
КУПИТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ ПО ДОСТУПНОЙ ЦЕНЕ.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.
Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.
Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимльно возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд.
Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Об оптимальных размерах проёма ворот для конкретных объектов — здесь. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны. Пример правильно выполненного проёма:
Схема бетонирования фундамента откатных ворот с электропроводкой: Кликните чтобы увеличить.
Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств. Кликните чтобы увеличить.
После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом.
Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок. Для формирования каркаса ворот можно также использовать специальный Т-профиль, это позволит существенно сократить сварочные работы, так как сам по себе уже является.нужной нам комбинацией труб 60х40 и 40х20.
Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).
Принцип формирования каркаса для откатных ворот:
БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.
А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:
Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

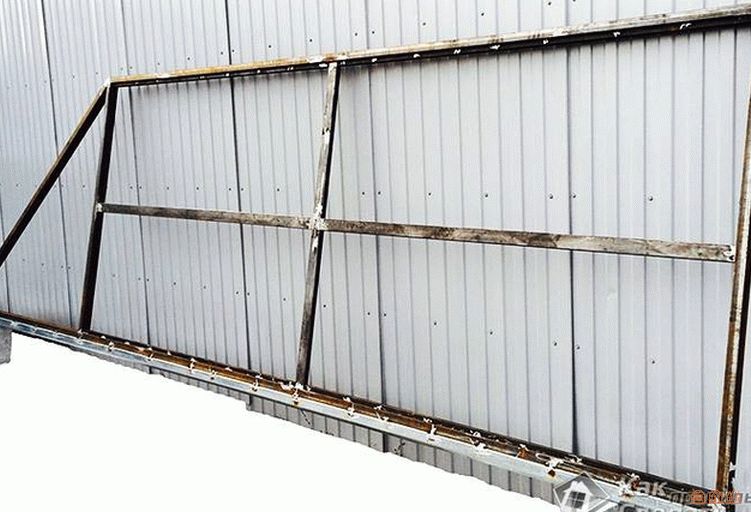

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставшемуся после зашивки цельными листами расстоянию. Крайний лист, как правило, всегда аккуратно подрезается по ширине болгаркой
Должно получится так:
Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд.
Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка». Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из комплекта фурнитуры. Желательно фиксировать струбцинами. Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:
Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу (обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:
Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.
Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.
На практике это выглядит так:
Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.
Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника).
См. рис.
Крепление роликовых кареток осуществляется с помощью сварки.
После «накатываем» на каретки нашу раму откатных ворот, выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители.

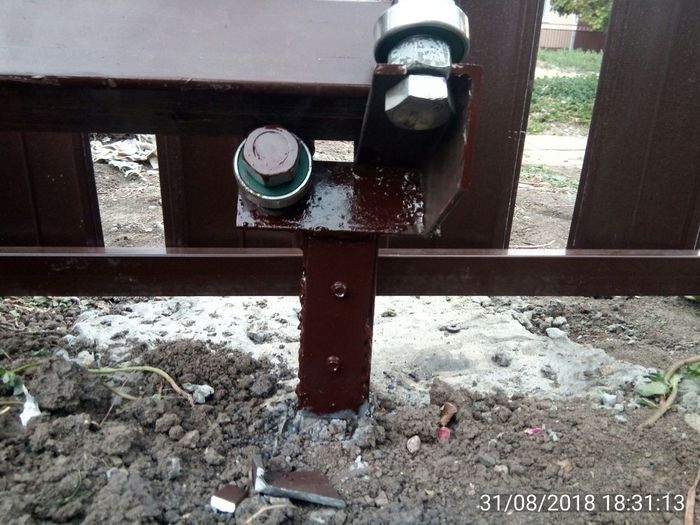

Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.
Монтаж верхнего ограничителя (верхних роликов)
:
Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя.
См. рис:
Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.
Крепление уловителей к нащельнику.
Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.
Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот.
Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги!
Версия для печати.
Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.
Проконсультироваться
Желаем успехов!
как сделать, чертежи, фото, видео
При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.
Видео — какие бывают откатные ворота?
Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка.
Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.
Почему так популярны раздвижные ворота
- Функциональность и удобство использования.
Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.
- Простота конструкции.
Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.
- Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
- Возможность автоматизации, при дополнительных затратах.
Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.
- Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.
Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.
Основные виды раздвижных систем. Выбор оптимального варианта
Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.
В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.
Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.
- Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
- Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
- В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.
Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота.
В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.
Ролики для откатных ворот
Принцип действия и составляющие системы раздвижных ворот
В состав раздвижных ворот входит следующая фурнитура:
- консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
- две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
- улавливатели, ограничивающие расстояние движения створки по консоли;
- заглушки, защищающие консоль от загрязнений;
- система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.
Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика.
Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.
Подготовка к установке
Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.
В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.
Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.
Установка раздвижных ворот
Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.
- Устройство фундамента;
- Монтаж необходимого питания электропривода;
- Изготовление основной конструкции раздвижных ворот;
- Сборка;
- Пусковые работы.
Проверка работоспособности. - Устройство фундамента.
Проверка работоспособности.Мастер-класс по изготовлению откатных ворот на видео
В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.
Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.
Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.
Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.
Горизонтальное положение арматуры фиксируется залитым бетоном.
Яма для фундамента располагается непосредственно возле забора.
Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.
В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.
Гофра служит изолирующим материалом для проводов электропривода.
Ширина фундамента, как правило, составляет 500-600 мм.
Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).
Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.
Монтаж необходимого питания электропривода
Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.
Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.
При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.
Изготовление основной конструкции раздвижных ворот
Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.
Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.
Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.
Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.
Сборка
После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.
Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.
На этом процесс монтажа системы закончен.
Пусковые работы. Проверка работоспособности
В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.
В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.
Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.
Видеоинструкция по созданию самых простых откатных ворот
Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.
Еще одно видео о простых откатных воротах.
Сдвижные ворота с/без автоматики своими руками
Сегодня конструкции, которые откатываются в сторону, являются наиболее популярным решением для участка. Они не занимают места при открытии, компактны, их можно оснащать автоматикой. Но возникает вопрос, а можно ли установить сдвижные ворота своими руками без автоматики? Конечно, да. И у этого решения есть свои преимущества. Но чтобы разобраться, необходимо понимать, как происходит монтаж конструкции с автоматикой и без.
При строительстве и монтаже сдвижных ворот с автоматикой и без принципиальных отличий не будет. Разница заключается лишь в том, что для привода необходимо будет заранее подготовить площадку на фундаменте. Сам же фундамент, полотно, направляющая и опорные столбы будут в обеих конструкциях одинаковыми. Схожими будут и инструменты. Вам потребуется:
- сварочный аппарат;
- болгарка;
- дрель;
- молоток;
- уровень;
- рулетка.
Конструкция без автоматики
Для начала необходимо подготовить фундамент, который располагают сбоку от проезда. Его длина должна составлять половину ширины проезда, а ширина – 40-50 см. Глубина ямы для фундамента достигает максимум 2 м. В яму опускают закладной элемент из швеллера и арматуры. Изучить схему его создания можно на видео сдвижных ворот своими руками без автоматики. На дно ямы насыпают слой песка, затем опускается закладная, которая заливается бетонным раствором. Фундаменту необходимо постоять 3-5 дней, чтобы просохнуть. Лишь после этого можно приступать к следующему этапу.
Для дальнейших монтажных работ потребуется на уровне 20 см над землей натянуть веревку вдоль проезда. Она будет ориентиром для установки несущей балки. Теперь приступаем к изготовлению полотна. Для этого необходимо сделать раму. Для изготовления используют металлические трубы с сечением 60х30 мм.
Трубы нужной длины сваривают между собой. Затем внутри делают дополнительный каркас жесткости. Это необходимо, чтобы полотно могло выдерживать ветровые нагрузки в закрытом положении. Готовую раму крепят к несущей балке сдвижных ворот без автоматики.
В несущую балку, с приваренным к ней полотном, вставляют роликовые тележки, которые устанавливают на швеллер в заранее намеченные места. При этом нижний край несущей балки сдвижных ворот должен касаться веревки. Если все выставлено правильно, то можно приваривать регулировочные площадки к стальному швеллеру, а после закрепить на них роликовые опоры. Если необходимо, то вы можете поднять или опустить регулировочную площадку, чтобы выровнять горизонтальное положение несущей балки.
В конце приступают к монтажу заглушек и концевого ролика. Необходимые заглушки поставляются в готовых наборах для сдвижных ворот без автоматики, чтобы своими руками вы могли защитить балку от снега и влажности. А концевой ролик крепят болтами к нижней части полотна.
При закрытии конструкции он должен заходить в нижний улавливатель. Это необходимо для фиксации полотна в закрытом виде. В верхней части устанавливают верхний ловитель и ограничитель боковых покачиваний с роликами. Все эти устройства позволяют отрегулировать четкую работу конструкции при открытии и закрытии. Это особенно важно, если створка открывается вручную, без помощи автоматического управления.
Монтаж сдвижных ворот своими руками с автоматической системой управления
Ограждающие конструкции подобного типа невероятно популярны. Их полюбили не только за компактность, но и за практичность. В случае если вы уже сделали своими руками чертежи сдвижных ворот без автоматики, то в любой момент можно предусмотреть в своем плане наличие привода. Вы можете устанавливать его во время монтажа основной конструкции или же сделать это после, если в первоначальные планы это не входило. Конечно, проще делать все сразу, поскольку в этом случае вы сможете подготовить фундамент и продумать способы прокладки проводки.
Главным отличием установки сдвижных ворот с автоматикой своими руками заключается в том, что вам потребуется не только специальный инструмент, но и некоторые знания в электрике. Если же их нет, то вам могут помочь инструкции, которые производители поставляют вместе с приводом. Или же вы всегда можете обратиться за помощью к профессионалам. Но подготовительные работы достаточно просты. На стадии заливки фундамента нужно проложить провода, поместив их предварительно в гофрированную трубу. Пучок проводов выводится через заготовленное отверстие в швеллере. Вы можете изготовить его самостоятельно или же заказать швеллер для установки автоматических ворот, в котором будут все необходимые отверстия.
Необходимо также отметить на опорных столбах места, где будет проходить проводка, а также обозначить места ее выхода для крепления там сигнальной лампы и фотоэлементов. После этого приступают к установке самого привода. Подробности описаны в видео сдвижных ворот с автоматикой, мы же рассмотрим наиболее важные моменты.
Итак, для автоматизации вам потребуются:
- привод;
- зубчатая рейка;
- сигнальная лампа;
- система дистанционного управления;
- фотоэлементы.
При установке привода очень важно следить за тем, чтобы зазор между шестерней и «зубцами» рейки был именно такой, как указано в инструкции. А поскольку зубчатая рейка продается длиной лишь в 1 метр, то проверьте, чтобы в местах стыка торцевые края составляли один полноценный «зуб». Иначе шестерня не сможет привести в движение полотно – оно будет постоянно заедать. Очень важно соблюдать последовательность при подключении сдвижных ворот с автоматикой. Подключая определенный элемент, сразу же выполняйте проверку его работоспособности. Иначе будет сложно определить, на каком этапе произошла ошибка, если после установки конструкция не будет работать.
Плюсы и минусы электропривода
Итак, подведем итоги. Не каждый собственник стремится устанавливать на свои откатные конструкции автоматику.
И дело не только в финансовой стороне вопроса. Ответ кроется в том, что сдвижные ворота без автоматики имеют свои преимущества:
- Низкая стоимость. Отсутствие автоматического привода существенно удешевляет изделие. При этом наличие опорных роликов позволяет с легкостью перемещать створку в ручном режиме.
- Долговечность. Отсутствие привода делает конструкцию значительно проще. Известно, чем меньше в конструкции деталей, тем она проще. И тем дольше она прослужит.
- Дешевый ремонт. Рано или поздно любой механизм требует внимания. Это могут быть плановые работы или внезапный ремонт. В любом случае вам необходимо будет обслуживать лишь саму конструкцию створки, а не сложный механизм. И сделать это вы сможете даже самостоятельно.
Тогда почему столько людей стремятся установить у себя дома и на предприятии автоматику для сдвижных ворот? Потому что и это решение, безусловно, заслуживает внимания. Электропривод делает управление полотном невероятно простым.
Вы можете открывать заграждения, не выходя из дома или автомобиля. А система безопасности и фотоэлементы сделают эксплуатацию еще и безопасной. Да, необходимо будет потратиться на покупку привода, но зато можно сэкономить, если осуществить монтаж самостоятельно.
Сказать однозначно, какое решение будет оптимальным, невозможно. Ведь каждый должен исходить не только из своих финансовых возможностей, но и способностей, а также желания сделать сдвижные ворота своими руками без автоматики или с ней. А какое решение вы планируете применить на своем участке? Напишите в комментариях под статьей.
Откатные ворота своими руками: фотоотчет, видео
Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором.
Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.
Содержание статьи
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
Какие лучше
Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.
Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.
Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации.
При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.
Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме.
Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку.
Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий.
Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Про автоматику распашных ворот читайте тут.
Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
- профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
- швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
- арматура 12 мм — 6 м;
- электроды — 2 кг;
- краска — 3 банки, кисти, заклепки;
- цемент М-400 — 5 мешков;
- профнастил покупался при изготовления забора.
Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм
Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбу
Примерка на месте
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упоры
Верхний и нижний уловители
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку.
Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот
Так выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
Видео
Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.
Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.
Еще одни самодельный вариант.
Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.
Сдвижные ворота своими руками
Основным преимуществом сдвижных ворот считается то, что в открытом состоянии они абсолютно не занимают места. Выглядят они очень стильно, современно и добавляют престижа участку. При желании собрать сдвижные ворота своими руками будет не особенно сложно.
Какие материалы и инструменты понадобятся:
Для того, чтобы смонтировать такие ворота, нужно приготовить следующие материалы:
| Материал | Параметры | Назначение |
| Труба металлическая | 60*40мм, толщина стенки-2мм | Основной каркас |
| Труба металлическая | 40*20мм | Ребра жесткости |
| Труба металлическая | 20*20мм | Каркас под профнастил |
| Профнастил | Стеновой | Обшивка |
| Механизм кинематики | По усмотрению хозяев дома | Передвижение ворот |
| Краска | Алкидная эмаль | Окрашивание элементов каркаса |
| Консольный набор | Ролики, упоры, улавливатели и т. д. |
Передвижение и фиксация ворот |
Также нужно будет подготовить все необходимые инструменты:
- Болгарку;
- Сварочный аппарат;
- Электродрель;
- Молоток;
- Уровень и рулетку.
Монтаж опорных столбов:
Итак, как же собрать сдвижные ворота своими руками? На первом этапе устанавливаются опорные столбы. Изготовить их можно из бетона, швеллера, дубового бруса или кирпича. Высота их должна на 10см превышать высоту забора и рамы ворот. Под столбы роют ямы (около 1м глубиной) и насыпают на их дно гравий. Далее устанавливают сами опоры и заливают их бетоном.
Заливка фундамента:
Откатные ворота современного типа не имеют установленных на землю направляющих рельс. Рядом с забором в непосредственной близости от опорного столба заливается фундамент. Для этого роют траншею длиной в половину длины проема и шириной в 400мм.
Глубина ее должна быть равна одному метру.
В траншею устанавливается арматура с закрепленным сверху отрезком швеллера. Далее все заливается цементно-песчаным раствором. В результате поверхность швеллера должна оказаться на уровне поверхности грунта.
Важно: Швеллер нужно ориентировать параллельно линии забора. Кроме того, он должен быть расположен горизонтально по уровню. Это позволит избежать перекосов полотна.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
class=»eliad»>Далее работы по изготовлению ворот нужно отложить на неделю. За это время бетон окрепнет настолько, что сможет выдержать вес конструкции.
Изготовление рамы и обшивка:
У откатных ворот обшивка закрепляется на раму из труб, сделать которую также не трудно своими руками. Сваривается она в виде прямоугольника по ширине проема (плюс 20см на запас) и высотой равной высоте забора. Со стороны фундамента приваривается противовес треугольной формы.
Дополнительно монтируются ребра жесткости. Конечный результат должен выглядеть так:
После того, как все элементы будут приварены, сварочные швы следует отшлифовать болгаркой, а далее прогрунтовать и окрасить все трубы (в два слоя). На следующем этапе рама обшивается профлистом. Крепить его можно на заклепки или саморезы с использованием шуруповерта.
Сборка ворот:
Итак, все элементы подготовлены. Как же сделать сдвижные ворота? Порядок их сборки пошагово:
- На швеллер ставят ролики. Раздвинуть их следует как можно шире;
- На каретки накатываются раму с полотном и выравнивают ее по уровню;
- Тележки роликов фиксируют к швеллеру сваркой;
- Заваривают поддерживающий ролик вверху;
- На болты фиксируется концевой ролик;
- На столбы закрепляются верхний улавливатель и нижний. К опорам из кирпича или бетона предварительно следует закрепить дюбелями нащедьник (профильную трубу).
Совет: Ролики иногда приходится снимать и менять.
Поэтому не приваривайте тележку в недоступном месте. У вас должна быть возможность работать хотя бы маленькой болгаркой. Для замены нужно будет просто срезать ей сварные швы.
Как видите, сдвижные ворота на заборе своими руками – процедура не особенно сложная. При желании на них в последующем можно будет установить электропривод для дистанционного закрывания/открывания полотна.
Видео по теме «Обзор конструкции сдвижных ворот»:
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
class=»eliad»>57 фото установки разных типов ворот от экспертов
Задумав возведение любого типа ограждения для своего загородного дома или же во время строительства такого объекта, как автомобильный гараж, в любом случае встает вопрос о том, как сделать ворота собственными усилиями.
Содержимое обзора:
Виды ворот
Перед тем, как вы начнете закупать различные необходимые для дальнейшего строительства материалы, а также начинать сами работы, очень важно в целом понять, раздвижные ворота вы хотите, откатные ворота своими руками быстро сделать или же какой-либо другой вид.
Если не обратить своевременно внимание на все различные важные детали и выбрать таким образом не самую хорошую конструкцию, можно к несчастью обречь себя на дополнительные не только финансовые, но к тому же и временные затраты
Одним из самых простых вариантов, который на практике чаще всего можно увидеть в загородном доме – это распашные ворота с дополнительно встроенной или же непосредственно рядом установленной калиткой.
Такая конструкция ворот состоит прежде всего из двух столбов. Створки калитки, а также самих ворот при этом устанавливаются на петли, приваренные к опорным столбам.
В зависимости от пожеланий собственников дома и советов строителей они закрепляются иногда к внутренней стороне опоры, а иногда к внешней.
Собственно в дальнейшем это окажет влияние на то, каким образом будут открываться створки ворот – наружу/вовнутрь.
Очень часто если фото ворот таких посмотреть, то можно заметить что они изготавливаются полностью из высококачественного дерева. Важный момент, на который стоит обратить внимание: при создании створок они ни в коем случае не должны оказаться чересчур массивными. В противном случае нагрузка на установленные петли и сами опорные столбы будет чересчур большой.
Всегда следует помнить о том что детали для подвеса по размерам, как и по свойствам прочности должны в идеале соответствовать весу выбранных створок.
Несмотря на то, что у данной конструкции есть огромное количество самых различных преимуществ в отличие от многих других, также у нее есть и свои минусы. Например, со временем может произойти наклон опорных столбов, или, что еще также бывает достаточно часто, провисание створок.
Однако стоит иметь в виду, что такого рода недостатки могут проявиться лишь в одном случае – если была изначально нарушена технология установки или если вес у створок был неверно подсчитан.
Преимущества раздвижных ворот
В последние несколько лет особенно популярными стали раздвижные ворота. В принципе чертежи ворот таких можно найти в свободном доступе практически на любом ресурсе. Их особенность заключается в том, что у них существует подразделение на несколько подвидов и выбирать прежде всего необходимо в зависимости от конкретных условий.
При этом стоит иметь в виду, что данный вариант ворот подходит только в том случае, когда есть достаточное пространство вдоль забора, который был установлен. В противном случае при открывании у подвижной створки просто не будет возможности перемещаться.
Задумав сделать откатные ворота, стоит иметь в виду, что их монтаж несколько сложнее, нежели, например, у ворот распашного типа. По бокам от проезда при установке этой популярной разновидности ворот чаще всего устанавливают достаточно громоздкие столбы прямо из белого или красного кирпича.
На них в дальнейшем монтируются ролики.
Именно они поддерживают фиксаторы, а также скобы.
Подъемные ворота
Это идеальный вариант для последующего оснащения ими, например, гаража. Если вы подбираете идеальную защиту в виде ворот для закрытого проезда во внутренний двор дома, то данная разновидность ворот не подходит из-за того, что они ограничивают высоту.
При этом такие ворота всегда должны достаточно просто открываться и соответственно закрываться путем легкого поднятия и последующего сдвижения всего полотна резко вверх в ровное горизонтальное положение.
Чаще всего полотно для данного типа ворот создается из металла, который в дальнейшем обшивается или высококачественным деревом, или любым другим материалом.
Переходить к установке ворот следует в любом случае исключительно после того, как детально будут изучены абсолютно все чертежи и инструкции. Только тогда подготавливаются материалы, которые могут понадобится и собирается конструкция.
Обратите внимание!
Фото ворот своими руками
Обратите внимание!
Обратите внимание!
youtube.com/embed/xHu9BaJEkU4″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Ворота своими руками. Чертежи, фото и видео
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.
Современные распашные ворота
Распашные ворота
Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой.
Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.
Чертеж обустройства распашных ворот с калиткой
Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:
- древесину;
- листы тонкого металла;
- профнастил.
Схема создания кованых ворот своими руками
Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками.
Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.
Распашные ворота своими руками (видео 1)
Монтаж распашных ворот
Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.
Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.
Распашные ворота в частном доме
Начинают монтаж подобных конструкций с установки опорных столбов.
Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.
Статья по теме:
Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.
Установка опорных столбов: два способа
Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.
Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.
Схематическое изображение опор и каркаса распашных ворот
В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.
Распашные деревянные ворота
После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.
Распашные ворота своими руками (видео 2)
youtube.com/embed/jkwjz8UyfFs?showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Раздвижные ворота
Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:
- консольными;
- откатными;
- подвесными.
Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.
В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.
Конструкция откатных ворот
Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций.
Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.
На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.
Раздвижные ворота на роликах
Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ
Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.
Откатные ворота своими руками (видео)
youtube.com/embed/IU0uyA6YP3I?showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Особенности сборки створки и подготовки фундамента
Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.
3D-эскиз консольных ворот
Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.
Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.
Откатные ворота в частном доме
Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.
Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.
Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)
После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.
Примеры конструкций различных видов откатных ворот
Необходимая фурнитура
Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:
- 6 метровая направляющая балка;
- две роликовые опоры;
- концевые ролики;
- ловители концевых роликов;
- дополнительное устройство с 2 роликами;
- заглушки для концов балки.
Распашные металлические ворота
Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.
В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.
Распашные ворота (видео)
youtube.com/embed/udz46p2vsgk» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕконструкций для откатных ворот
как сделать откатные ворота | hunker откатные ворота могут быть ручными или автоматическими деревянными или металлическими большими или маленькими. В этой статье описывается, как сделать простые деревянные откатные ворота с ручным управлением высотой 4 фута и длиной 6 футов. Фурнитура ворот состоит из двух клиновых колес с крепежными болтами, роликовой направляющей, двух направляющих роликов и стопора ворот.
Получить цену как построить откатные ворота с колесами | hunker прикрепите две петли к деревянной стойке, поместив одну петлю на 2 дюйма вниз от верха, а вторую на 2 дюйма от низа.
подкатите ворота к столбу и отрегулируйте петли так, чтобы металл прилегал к боковой стороне ворот. используйте шурупы по дереву на каждой петле, прикрепляя ее к рулонным воротам.
Проект раздвижных подъездных ворот — бесплатные планы строительства и … я хотел ворота, сделанные исключительно из дерева. потому что я не мог найти местную компанию по производству ворот, которая действительно делала деревянные откатные ворота, и я не мог получить никаких конструктивных идей, это был вопрос о том, чтобы спроектировать мои собственные. подробнее >>> Деревянные ворота покоробятся? мы узнаем вовремя и будем держать вас в курсе на странице обновлений.что, если ворота деформируются?
Получить цену Раздвижные деревянные ворота для забора своими руками — проекты и планы по деревообработке … Раздвижные ворота для забора из дерева — проекты и планы по деревообработке … Раздвижные ворота для деревянных заборов своими руками — проекты и планы для деревообработки. 10 фев 2019- раздвижные деревянные ворота для забора своими руками — проекты и планы по деревообработке.
посещение. открыть идеи о раздвижных деревянных воротах. февраль 2019. раздвижные ворота для забора из дерева своими руками — проекты и планы по деревообработке …
Открой ворота! (автоматические раздвижные складывающиеся ворота и дверь… Здравствуй! в этом видео вы увидите автоматические ворота и двери. Надеюсь, вам понравился этот сборник видео автоматических складывающихся или раздвижных ворот и дверей. темы: идеальные ворота на склоне холма Лос …
Получить ценупланы заборных ворот | myoutdoorplans — деревянный сарай своими руками … планы заборных ворот не в последнюю очередь, но не в последнюю очередь вы должны позаботиться о последних штрихах. Поэтому заполните отверстия и трещины шпатлевкой для дерева и дайте ей высохнуть в течение нескольких часов, прежде чем отшлифовать поверхность наждачной бумагой зернистостью 120.совет: защитите деревянные детали от гниения, нанеся несколько слоев краски.
Получить цену 43 удивительных идеи заборных ворот — backyardboss эта интересная комбинация ворот и забора включает темный деревянный забор с замысловатыми воротами из кованого железа.
массивные болты на дереве придают этому дизайну индустриально-современный вид. … откатные ворота конструкции красного слайдера. … 1 подумал о «43 удивительных идеях заборных ворот: № 37 великолепен» деб жемчуг.
Обзор системы роликовых ворот звена цепи — hooverfence.рулонные ворота com занимают меньше места, чем обычные ворота распашного типа. они также недороги по сравнению с воротами с V-образным профилем и консольными воротами. конструкция проста и включает в себя множество деталей, которые просто скрепляются болтами, что делает проект возможным для мастера своими руками. отсутствие противовеса на раме ворот делает возможной плотную посадку.
Получить ценураздвижные деревянные ворота — youtube Горизонтальные деревянные ворота шириной 10 футов с одним свингером и подходящими пешеходными воротами — продолжительность: 4:41.woodfenceexpert.com 122618 просмотров
Получить цену diy раздвижные деревянные ворота для забора — проекты и планы по деревообработке .
.. электрические раздвижные ворота электрические подъездные ворота автоматические подъездные ворота электрические открыватель ворот дизайн ворот раздвижные ворота забор раздвижные ворота деревянные ворота забор двери раздвижные двери гаража строительство дома это процесс, и каждое выделение требует гигантского труда любви, даже если это всего лишь калитка.
стилей откатных ворот — подъездные ворота — удивительные ворота раздвижные подъездные ворота стили рулонных ворот.стили откатных ворот. наша система откатных ворот оснащена уникальной удивительной направляющей-слайдером, которая позволяет вешать ворота, которые не только функциональны, но и красивы.
Получить ценуручные откатные ворота — youtube открой ворота! (автоматические раздвижные ворота и идеи дверей) — продолжительность: 10:10. интересные и креативные дизайны 713843 просмотров
Получить цену 28 лучших изображений для раздвижных ворот в 2019 году | ворота подъезд … 23 авг 2019 — исследуйте доску «раздвижные ворота» кармелонаварры на pinterest.
увидеть больше идей о воротах, подъездных путях, подъездных путях, и о въездных воротах.
ручных откатных ворот оптовые поставщики откатных ворот — alibaba alibaba.com предлагает 2273 ручных откатных ворот. около 67% из них — решетки и ворота для ограждений, 28% — ворота и 1% — система контроля доступа. Вам доступен широкий выбор ручных откатных ворот, таких как откатные и откатные.
Получить ценуПроект раздвижных ворот — buildeazy 1) Определите конструкцию ворот и их толщину и получите подходящую гусеницу и колеса.подробнее >>> 2) определить, на каком расстоянии от стойки ворот расположить направляющую. это зависело от предпочтительного зазора между воротами и столбами, а также от толщины ворот. 3) подготовьте уклон для скользящей дорожки. подробнее >>>
Get Price 50 откатных ворот потрясающего дизайна для дома | декор и дизайн … революционный в области безопасности и дизайна. Ролики откатных ворот используются для перемещения откатных ворот. Приводы автоматических раздвижных ворот, с чего начать, используйте приведенную ниже таблицу и щелкните любой двигатель, чтобы получить более подробную информацию или дополнительную информацию.
ворота ремесленники полуфабрикаты. Action Gate Automation является ведущим экспертом в области автоматических ворот в …
идеи подъездных ворот (полное руководство) — идея проектирования выдвижных раздвижных подъездных ворот в первую очередь. это категория, к которой относятся такие варианты, как ворота с V-образной направляющей или задвижки с направляющей для труб. они работают на гусеницах, по которым колеса движутся для перемещения раздвижных ворот. откатные ворота. рулонные ворота не полагаются на гусеницу.
Получить цену25 лучших идей откатных ворот на pinterest. Найдите и сохраните идеи о откатных воротах на pinterest.
Получить цену amazon.com: Подъездные ворота откатные ворота 6 «колесная опора: для роликовых ворот ограждения звеньев цепи — колейный бегун — 2 резиновых колеса (ось 6» от колеса к колесу) имеет регулировочные болты для «прямого следа». 3,0 из 5 звезд 16. 51,75 $ 51,75 $ 75. … откатные ворота раздвижные двери для въезда в машину — италия.
34,95 $ 34,95 $
стилей откатных ворот — ворота — удивительные стили откатных ворот ворот. наша система откатных ворот оснащена уникальной удивительной направляющей-слайдером, которая позволяет вешать ворота, которые не только функциональны, но и красивы.стили откатных ворот, показанные ниже, являются стилем откатных ворот с грунтовкой.
Получить ценуфотографии идеи дизайна виниловых рулонных ворот | виниловые концепции виниловые роллетные ворота идеи дизайна фотографии. Автоматические или ручные откатные ворота (также известные как откатные ворота) могут быть более удобными, чем использование одинарных или двойных распашных ворот, потому что они обычно не требуют дополнительного места для поворота наружу или внутрь.
Получить цену идеи подъездных ворот (полное руководство) — в этом руководстве мы делимся идеями подъездных ворот для поворотно-раздвижных и выдвижных конструкций.вы увидите плюсы и минусы каждого типа материалов для проезжей части, чтобы выбрать лучший для вашего дома.
Подъездные ворота — это то, от чего может выиграть почти любой домовладелец. во-первых, они могут добавить элегантности любой подъездной дорожке.
20 красивых идей садовых ворот — архитектурное искусство разрабатывает 20 красивых идей садовых ворот. 3 комментария. вдохновляющие идеи для улучшения вашего пейзажа. источник . теги: двери ворота товарный дизайн. Последние посты в двери. … 18 практичных конструкций раздвижных дверей, на которые стоит обратить внимание.4 важных качества, которые вы хотите получить от нового устройства открывания гаражных ворот.
Получить цену как установить откатные ворота easygate хотите … как установить откатные ворота easygate хотите установить свои собственные автоматические откатные ворота? В easygate есть все необходимое для сборки и установки автоматических откатных ворот. Примечание: информация на этой странице предназначена только для ознакомления с типовой установкой. размеры будут зависеть от типа ворот и настройки ходовой части.
как сделать деревянный забор откатной.| diy: на открытом воздухе … рулонные ворота со стальным каркасом с деревянной отделкой креативные идеи набор деревянных заборных ворот удивительно 1000 идей о размере 2048 x 1536 раздвижные деревянные ворота заборные ворота комплект — тип коррекции, чтобы удержать его от самодельных раздвижных ворот подъездной дороги из дерева комплект ворот, относящийся к размерам 3264 x 1836 комплект раздвижных ворот деревянного забора — некоторые модели также дают
Получить ценудизайн ручных раздвижных ворот дизайн ручных раздвижных ворот … существует 2566 поставщиков ручных раздвижных ворот, которые в основном расположены в Азии.Основными странами-поставщиками или регионами являются Китай, Вьетнам и Российская Федерация, которые поставляют 99% 1% и 1% ручных откатных ворот соответственно. Продукция для ручных раздвижных ворот наиболее популярна в Северной Америке, Среднем Востоке и Южной Америке.
Получить цену 25 естественно потрясающих деревянных идей дизайна ворот, а окружающая их территория, которая также сделана из древесины с соответствующей отделкой, идеально подчеркивает великолепие ворот.
наверняка это одна из лучших современных идей дизайна деревянных ворот, которые вы можете попробовать.пергола подъездные ворота. пергола также является одним из самых любимых дизайнов, которые выбирают многие домовладельцы для защиты своей собственности.
Откатные ворота | Устройство открывания откатных ворот
Используйте Dynamic Gate Builder, чтобы быстро и легко спроектировать свои индивидуальные раздвижные ворота. Кому
Постройте свои ворота и получите ценовое предложение нажмите ниже!
Максимум 15 футов и 7 дюймов.25 дюймов шириной
Максимальная ширина 23 фута и 7 дюймов
Чтобы узнать стоимость выхода на посадку по телефону, свяжитесь с нашим отделом проходов по прямой линии:
1-347-859-8650
Видео по установке своими руками | Дополнительная информация о откатных воротах
Посмотрите наши видеоролики «Как сделать» и прочтите ценную информацию от GateCrafters.
ком!
Автоматические откатные ворота Gate Crafters | Установка откатных ворот Gate Crafters |
Технический чертеж откатных ворот
Раздвижные ворота обеспечивают эффективный вход в вашу жилую или легкую коммерческую недвижимость.Революция в безопасности и дизайне: полузаказные откатные ворота Gate Crafters по функциональности отличаются от всех других в отрасли.
Мы используем открыватель консольного типа, который не только упрощает установку, но и безопаснее и лучше подходит для автоматизации. В этом случае консольные ворота никогда не касаются земли; вместо этого он движется на роликах, прикрепленных к стойкам, и проходит через канал, приваренный к воротам.
Установка очень похожа на распашные ворота, где вы просто прикрепляете ворота к стойкам, прикручиваете ролики на желаемой высоте от земли и сдвигаете ворота на место.Это идеальный метод из-за небольшого трения. Ворота, идущие по земле, часто закрываются из-за препятствий на пути. Ворота наших конкурентов могут застрять из-за листьев и прутьев, которые встают на их пути во время шторма, заставляя вас выходить из машины, чтобы убрать с дороги мусор. Это главный недостаток стандартных шлюзов, решение которых предлагает наша система. Колеса ворот, которые оторваны от земли, исключают возможность травмирования пальцев ног ваших близких.
Gate Crafters Откатные ворота предлагают новаторский дизайн.
Главное возражение клиентов против раздвижных ворот заключается в том, что они выглядят слишком индустриально, что не подходит с эстетической точки зрения для некоторых жилых помещений. Наши ворота доступны со всеми изгибами и характеристиками, которые востребованы в распашных воротах для жилых домов. Наши ворота совпадают по форме с подъездной дорожкой из-за того, что их скрытый «хвост» находится за кулисами, что увеличивает длину, необходимую для скольжения.
Откатные ворота отлично подходят для помещений с ограниченным пространством. Для распашных ворот требуется пространство от 12 до 14 дюймов, чтобы они могли попасть в вашу собственность.Раздвижные ворота проходят с обратной стороны линии забора, что отлично подходит для домов, имеющих ширину, но не глубину.
Наши ворота изготовлены из качественного алюминиевого сплава 6061-T6 с высоким пределом текучести, который выдерживает внешние воздействия и сохраняет красоту надолго.
С помощью нашей полуавтоматической линии у вас есть возможность внести свой индивидуальный вклад в процесс проектирования с помощью нашего Dynamic Gate Builder.
Просто выберите желаемые копья, стиль верха и другие элементы дизайна, чтобы создать идеальные раздвижные ворота для вашей собственности.
Как построить раздвижные ворота из звеньев цепи — Магазин заборов в Америке
Установка решетчатых ворот на заборе — идеальный способ сделать вашу собственность более доступной — и это то, что вы можете сделать дома самостоятельно. Это практическое руководство от America’s Fence Store научит вас основам установки ворот для звеньев цепи.
Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать калитки из цепных звеньев.
Комплектация: Набор головок, молоток, удлинители, уровень и плоскогубцы.
Ключевые вопросы:
- Как измерить ворота?
- Как установить консольные ворота?
- Как установить рулонные ворота?
- Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?
Как измерить ворота?
Для всех ворот убедитесь, что вы получили более одного измерения.
Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или наклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Часто вы обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер. Четко изложите эту информацию в своей работе вскоре после публикации сообщений.
Рулонные ворота: Измерьте расстояние изнутри внутрь столбов ворот и изнутри внутрь столбов смежных линий, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов
.Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.
Как установить консольные ворота?
Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительной гравитационной силы в результате веса ворот.
Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:
- Установите два нижних консольных ролика так, чтобы ролики были обращены внутрь ограждения, а ткань — снаружи. Катки должны находиться на высоте примерно 1 дюйм над землей. Поместите кусок рельса поперек двух роликов. Установите уровень на направляющую и отрегулируйте ролики вверх или вниз так, чтобы направляющая была ровной.Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскользнули в уклон в результате уклона. Затяните ролики.
- Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место. Затяните ролики вручную.
- Установите ворота на два нижних ролика. Поднимите ворота. В вертикальном положении сдвиньте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (направляющей или 2. 5 ”труба). Затяните ролики.
- Прокатите ворота вперед и назад через проем. Если ворота заедают, возможно, вам придется поднять один из верхних роликов.
- Отрегулируйте ролики по мере необходимости так, чтобы вы держали ворота как можно ближе к земле, но не размещайте ролики ниже уровня земли или под землей. Зимой участки вокруг катков засыпаются снегом и промерзают.
- Не копайте траншею, чтобы ворота полностью открылись. Опять же зимой снег заморозит ворота на месте.
- После окончательной регулировки полностью затяните все ролики.
- Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запирающее устройство, чтобы можно было установить замок.
5 ”труба). Затяните ролики.Как установить рулонные ворота?
Откатные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном.
Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:
- Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
- Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот. Эти колеса движутся по колее, установленной по внутренней стороне забора.
- Установите универсальные кронштейны гусеницы в одном футе от нижней части ограждения и в одном футе от его верха.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов для поддержки 8-дюймовых рельсов, необходимых для полного открытия ваших ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
- Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к скобам, чтобы мы не образовали шов, в котором колеса могли бы зацепиться.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
- Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы кататься по рельсам. Затяните рукой.
- Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
- Поместите калитку в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, так что вы не можете поднять ворота с рельсов, но направляющая не заедает во время движения по гусенице. Затяните колеса.
- Откатите ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
- Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрылись, язычок на защелке защелкнулся, захватив раму ворот и позволив вам заблокировать защелку.
- Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы затвор вошел в защелку.
- Надежно закрепите все гайки и болты во избежание смещения в будущем.
Убедитесь, что ваша гусеница плотно прилегает к скобам, чтобы мы не образовали шов, в котором колеса могли бы зацепиться.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
Затяните колеса.Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?
Подъем.Ворота всегда тяжелые, большие и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы или оборудования.
Будучи неудобным, легко растянуть или скрутить спину.
Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или неровности, и ворота обрушиваются на установщика ниже. Всегда используйте эластичный шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам сдвигать ворота внутрь роликов и от них, не снимая шнур.
Отрубы. У ворот есть движущиеся части. При регулировке ролика легко поймать палец в консольном ролике.
Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует Кодекс UL 325, который регулирует установку моторизованных ворот. При установке ворот легко зажать каток, между штангой и столбом или в проеме.Подробнее об этом позже.
© 2018 Американская компания по ограждению.
Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.
© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.
Как сделать откатные ворота
опубликовано
Введение
Пора заменить двойные распашные ворота на одинарные откатные ворота.
Зачем? Как по практическим соображениям, так и по удобству.
Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были специально изготовлены с помощью устройства для расширения под воротами, которое необходимо подниматься каждый раз, когда использовались ворота.Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
Мы подумали, что в данной ситуации было бы проще и практичнее иметь откатные ворота.
Так что давай покончим со старым, а займемся новым.
Я хотел раздвижные ворота, сделанные исключительно из древесины.
Раньше я никогда не делал и не устанавливал раздвижные ворота, поэтому я зашел к местным производителям ворот, чтобы узнать кое-что.
Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации.
Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.
Поскольку мне не удалось найти местную компанию по производству ворот, которая действительно производила бы деревянные откатные ворота, и я не смог получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные. Стр. 2.
Деревянные ворота покоробятся?
Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.
Что делать, если ворота деформируются?
Ааа, есть запасной план. Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обмотать кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость.Однако я не думаю, что до этого дойдет.
Компоненты ворот
Кроме ворот, мне понадобились гусеница, колеса, направляющие ролики и какой-то фиксатор, который удерживал бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки.
Я решил создать свой собственный. Стр. 2.
как построить деревянные откатные ворота
Как построить и установить раздвижную дверь | HGTV
Получите от HGTV Remodels пошаговые инструкции по созданию и установке ярко-желтой двери.【Получить цену】
Как построить откатные ворота с колесами | Hunker
В магазинах товаров для дома продаются ворота этого типа, но продаются только стандартные размеры. Изготовление собственных ворот дает вам контроль над размером и типом древесины, используемой в 【Get Price】
Как сделать деревянные раздвижные ворота подъездной дороги. стр. 1 — BuildEazy
Автор: Лес Кенни, Категория: проекты мастерской, Содержание: своими руками Как сделать откатные ворота из дерева — введение. Узнать цену】
Откатные ворота своими руками | Забор | Pinterest | Ворота, откатные ворота и подъезд
Раздвижные ворота своими руками Раздвижные ворота, парадные ворота, въездные ворота, ворота своими руками, божественный дизайн экстерьера с использованием деревянных заборных ворот: красивый парадный двор и дом Комплекты — Gates Plus
Gatesplus поставляет полный комплект откатных ворот, который включает откатные ворота.
Комплект откатных ворот своими руками до применения древесины. Требуется двигатель откатных ворот своими руками. 【Получить цену】
Создание собственных откатных ворот — Grants Automation
Как сделать часть откатных ворот 1. Центральные стойки необходимы только для ворот с деревянные планки, планки из твердой древесины, металлические планки или металлические листы, приспособленные к 【Узнать цену】
Как сделать откатные ворота | Hunker
Откатные ворота могут быть ручными или автоматическими, деревянными или металлическими, большими или маленькими. В этой статье описывается, как сделать простые деревянные откатные ворота с ручным управлением 【Получить цену】
Сделай сам, как построить свои собственные консольные откатные ворота (1) — Составить план
Мне нужно было переделать свои старые двойные деревянные распашные ворота в автоматические раздвижные ворота, так что я могу без проблем въезжать и выезжать на машине.【Получить цену】
построить раздвижные деревянные ворота видео
Как построить деревянные подъездные ворота | Хункер.
Как построить деревянные подъездные ворота. Первые соображения. Ворота могут открываться тремя способами, поэтому рассмотрите вариант 【Получить цену】
Откатные ворота — The Wooden Gate Company
Мы можем предоставить планы расположения ваших деревянных откатных ворот либо после посещения участка и проведения обследования, либо мы даже можем помочь удаленно, просмотрев фотографии 【Get Price】
25 лучших изображений для раздвижных ворот на Pinterest | Гаражные ворота
Раздвижные деревянные заборные ворота своими руками — Проекты и планы по деревообработке — позади гаража в.ХОЧУ раздвижные ворота вместо распашных ворот Раздвижные деревянные ворота, раздвижные 【Получить цену】
Комплекты ворот — Фурнитура для ворот
Купите наш выбор комплектов ворот в отделе оборудования в FAMISHED. Это FAMISHED руководство предоставляет информацию о материалах, необходимых для построить 【Узнать цену】
Как построить и установить раздвижную дверь | инструкции | DIY
Используйте два других 47-дюймовых куска дерева, чтобы сделать горизонтальные опоры во внутренней раме.
Когда вы их устанавливаете, они должны разделить вашу дверь по горизонтали на 【Получить цену】
Как построить раздвижную дверь сарая | Этот Old House
Plus, дверная фурнитура для сараев, сделанная своими руками, доступна во всех стилях и бюджетах, от оригинальных творений DIY, таких как этот, из смеси древесины поддонов и обычного кедра.【Получить цену】
Деревянные откатные ворота
Посмотрите, как плавно скользят деревянные ворота!. Консольные ворота Comunello — это профессиональное решение, которое. Архитектурные железные конструкции. 【Получить цену】
Деревянные откатные ворота. Фотогалерея от AGD Systems Gates and
Ниже представлены фотографии из нашего ассортимента деревянных откатных ворот. Откатные ворота Ироко · Изогнутые верхние передние откатные ворота от AGD с внешним почтовым ящиком 【Узнать цену】
Как сделать деревянное откатное ограждение для ворот.| Сделай сам: На открытом воздухе
Забор из звеньев цепи Раздвижные ворота Раздвижные ворота, Ворота для забора из звеньев цепи, Раздвижные деревянные ворота для забора своими руками — Проекты и планы для деревообработки Кедровый забор, 【Получить цену】
Один или Двусторонние откатные ворота:Горка ворота чаще всего используются в системах автоматизации коммерческих ворот. Однако откатные ворота — отличный выбор для жилых подъездных путей.
автоматизация ворот при ограничении размера сайта.эта статья
определяет типы ворот, компоненты ворот, оборудование ворот, установку
подсказки и автоматика подъездных ворот. | |
Направляющие ролики и удлинители направляющих:Так как как следует из названия, направляющие ролики направляют ворота по их пути и держите ворота в вертикальном положении. Они сделаны из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов.Руководство ролики можно штабелировать для размещения ворот с высоким центральным дизайном. Магазин направляющих роликов К раме ворот приварен удлинитель роликовой направляющей,
ворота через узел роликовой направляющей. Это необходимо, потому что,
в большинстве случаев узел ролика расположен на несколько дюймов дальше
конец ворот. | |
Колеса с V-образной канавкой:В Колесо с V-образной канавкой движется по гусенице, которая представляет собой кусок углового железа с угол вверх.Эти колеса помещаются в «колесные ящики». Изображенная здесь колесная коробка имеет приваренный дополнительный плинтус. дно, чтобы ноги не переехали. Этот дополнительный плинтус не является обязательным, но рекомендуется. В этом случае дом владелец был осторожен о ее маленьких детях и добавили дополнительные меры безопасности. Колеса V-Groove бывают разных марок; экономичный чугун,
высококачественный пластик, нержавеющая сталь и холоднокатаная сталь.поскольку
эти колеса используются очень часто, поэтому стоит покупать колеса премиум-класса. .A
колесо из холоднокатаной стали премиум-класса с V-образной канавкой и герметичными подшипниками,
как видно здесь, будет длиться весь срок службы ворот. | |
Место швартовки (улавливатель ворот):В точка швартовки, также известная как «Улавливатель ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть индивидуальными изготовлены или поставляются на заводе.Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот. | |
Концевой упор:Конец стопоры предотвращают съезд ворот с трассы. Они сварены непосредственно на трассу, обычно на несколько дюймов от точки остановки. Во время нормальной работы ворота не должны касаться упора. Oни являются строго предохранительным устройством в случае неисправности оператора или если ворота толкаются другими способами | |
Натяжитель цепи:Цепь натяжители удерживают цепь натянутой. Цепь тянется по ходу
использования. Натяжитель представляет собой болт с резьбой и двумя стопорными гайками.
для регулировки. Важно, чтобы цепь оставила небольшую просадку.
Если он будет слишком тугим, это приведет к преждевременному разрушению промежуточных колес в
Оператор. Натяжители расположены на каждом конце цепи. | |
Удлинитель цепи:В В большинстве установок шиберных затворов цепь проходит через привод.Плечо длиной около 24–28 дюймов приваривается к конец | |
Балки класса:Оценка балки настоятельно рекомендуются и должны использоваться на всех двухсторонних ворота и калитки с колоннами. Балка фиксирует столб или колонны вместе как одно целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит резкое оседание и публикацию или столбцы
наклон.Он также поддерживает точное выравнивание створок ворот. | |
Оператор раздвижных ворот:Посмотреть Схема установки откатных воротОператоры откатных ворот чаще всего используются для коммерческих ворот системы автоматизации. Однако откатные ворота — отличный выбор. для автоматизации подъездных ворот жилых домов, когда на объекте есть ограничения. В общем, установка откатных ворот требует больше таланта и денег. чтобы получить право и должны предприниматься только самими людьми с хорошими механическими навыками. Устройство открывания откатных ворот — хороший выбор, когда ворота находятся на крутых склонах.
и вы не можете или не хотите открывать ворота наружу.
Иногда нужно контролировать очень широкий вход, где
распашные ворота были бы непрактичными. Открывалки доступны с питанием от сети переменного тока, от аккумулятора и от солнечной батареи. модели.Доступны коммерческие единицы, которые могут управлять воротами. до 40 футов в длину и весит несколько тысяч фунтов |
Если на вашей подъездной дорожке много изгибов
на склоне следует учитывать оператора, имеющего тормозную систему.Магнитные детские ворота своими руками, которые точно не понравятся вашему ребенку! Плюс наши любимые видеоролики Maker! S2E26
Привет, ребята! Добро пожаловать обратно в Maker Break, где мы делимся нашими любимыми видеороликами недели и бросаем себе вызов создать собственный проект! На этой неделе Сара отправилась к Робу с интересной задачей. Она и ее муж только что переехали в свой первый дом! Что интересно, но у них также есть любопытный двухлетний ребенок, которому нужны детские ворота, которые могут перекрывать два разных дверных проема.Поэтому мы разработали что-то, что хорошо выглядит, но также хорошо работает.
Вот как все прошло.
Project Time — Детские магнитные раздвижные ворота
Было бы легко сделать эту детскую калитку, закрывающую два рядом расположенных входа. Просто поверните его прямо между ними, и все правильно? Что ж, Сара не хотела, чтобы через кухню все время распахивались огромные ворота, и она подумала, что мы могли бы сделать такую, которая скользит между ними.
Для начала я решил сделать ворота.Я знал, что хочу сделать его из 1×4, чтобы он был тонким, но прочным. Я видел этот узор в детских воротах раньше и создал свой собственный, основываясь на размерах ворот.
Сначала я вырезал раму, а затем использовал винты с отверстиями, чтобы скрепить ее.
После этого я начал вырезать под углом 45 градусов, чтобы детали точно вписывались в кадр. Когда у меня были вырезаны все детали, я тоже скрутил их вместе с отверстиями для карманов.
Теперь Сара планирует покрасить этот белый цвет, чтобы он соответствовал своей отделке, поэтому не имело значения, что я вставлял туда все эти карманные отверстия, так как я мог легко заполнить их пробками.К сожалению, я настроил приспособление для карманного отверстия на неправильный размер, и в итоге мне пришлось делать НОВЫЕ отверстия, что дало мне ТАКОЕ МНОГО ОТВЕРСТИЙ. Так что мне потребовалось время, чтобы заткнуть их все и отшлифовать, но как только он будет покрашен, это уже не имеет значения.
Помните, ребята, дважды отмерьте, 50 раз просверлите.
Хорошо, ворота выглядели хорошо, теперь мне нужно было прикрепить колеса, чтобы они могли катиться взад и вперед. Я использовал эти 2-дюймовые фиксированные ролики из твердой резины, которые я нашел в Home Depot по цене пары долларов каждый.
База была чем у ¾ ”1×4, поэтому мне пришлось прикрутить крепления.Я сделал их такой же ширины, как и вертикальные части, так что это выглядело так, как будто они были частью дизайна.
Затем я перешел к настенному кронштейну, который будет удерживать эти ворота на месте.
Я использовал больше 1×4, чтобы создать своего рода коробку, через которую проходили бы ворота. Чтобы он выделялся на фоне стены, я склеил две части вместе, а затем вырезал эти крошечные верхнюю и нижнюю части, чтобы поддержать переднюю часть, которая могла бы обернуть все вместе.
На этом этапе я попытался добавить меньшее колесо к внутренней нижней части коробки, чтобы дать ему что-то скользить, но, как оказалось, основание этого крошечного колеса было слишком широким.Как оказалось, ворота настолько прочные, что колес с обоих концов было более чем достаточно, чтобы их выдержать. Так что в следующий раз я просто пропущу эту часть.
Поскольку Сара будет рисовать их сама, все, что мне нужно было сделать на этом этапе, — это принести их в ее новый дом для установки.
Я впервые использовал наш мультиинструмент HART, чтобы снять плинтус, и это было легко. Затем я подтвердил расположение шпилек и прикрутил заднюю половину нашего кронштейна. Затем я поставил ворота на место и прикрутил переднюю часть, фиксируя все вместе.
В итоге скользило очень легко! У него есть место, чтобы прогнуться от стены, поэтому мы думаем, что сделаем небольшие карманы в верхних углах для других стен, чтобы ворота могли скользить.
Наконец-то пришлось защелкнуть его. Мы хотели, чтобы эта деталь была очень простой, поэтому мы попробовали магниты для шкафа. Одного было недостаточно. Дочь Сары все еще могла открывать ее самостоятельно. Итак, мы поставили по два с каждой стороны от опоры, и готово! Когда вы закрываете их в любом случае, они с приятным щелчком защелкиваются на этих магнитах, и ее маленькая девочка больше не могла открыть ворота, не попросив помощи.
Для спокойствия мы также поместили небольшую петлю и замок с крючком на одной стороне для тех редких моментов, когда вам нужно выйти из комнаты и не хотите рисковать.
И вот так! Теперь они могут легко перемещать ворота между входами и легко их запирать. Саре это нравится, но я не уверен, что нравится ее дочери.
Познакомьтесь с создателем
На этой неделе нам выпала честь познакомиться с Диланом и Молли из Woodbrew! Чтобы посмотреть их интервью, обязательно нажмите на видео выше, а когда закончите, посмотрите их каналы, ссылки на которые есть здесь.
Один из моих любимых проектов, которые они сделали! Детские стол и стулья своими руками!
Woodbrew Instagram
Если у вас есть любимый производитель на YouTube или Instagram и вы думаете, что нам стоит с ними познакомиться, дайте нам знать! Или, если у вас есть канал на YouTube или Instagram и вы можете ответить на 5 вопросов перед камерой, мы будем рады представить вас! Вы можете написать нам по адресу [email protected]
Любимые видео Maker недели!
Перед тем, как мы уйдем, мы хотели бы выделить несколько наших любимых видео производителей за неделю.Паск Мейкс показал нам, как создать регулируемые барные стулья, которые привлекли мое внимание по нескольким причинам, в том числе из-за продуманной механики. Лучше всего было наблюдать, как он использовал этот огромный ручной нитевдеватель для создания ниток для стойки сиденья, благодаря чему стул можно было регулировать простым поворотом! Так круто!
С тех пор, как мы переехали в наш новый дом в декабре, моя жена красила все подряд.
Стены, отделка, перила, окна, что угодно. Она научила меня, что немного краски может ОГРОМНО изменить пространство.На этой неделе я встретил мастера по имени Роллин с Анитой, которая приняла ту же концепцию и просто нарисовала свои устаревшие дубовые перила, и конверсия была замечательной. Ненавижу это признавать, но вы можете делать крутые вещи без электроинструмента. Иногда.
Нам действительно нужен SnapMaker! Это станок с ЧПУ, который выполняет резьбу по дереву, лазерную резку и 3D-печать, особенно когда вы можете делать такие крутые вещи, как Нильс из LRN2DIY. В видео, которым он поделился на этой неделе, он использовал свои оставшиеся коробки Amazon, чтобы вырезать Mandala Art, который представляет собой трехмерный дизайн, созданный путем наложения нескольких слоев материала.
