Вытяжка своими руками: как правильно сделать самодельную систему на кухне и в квартире

Содержание

как сделать самому на кухне

Кухонная вытяжка – современный атрибут, который в последнее время стал неотъемлемой частью кухонного пространства. На рынке вытяжные устройства представлены широким модельным рядом, который разделен на две основные группы: проточные и рециркуляционные. Первые при помощи вентилятора выталкивают загрязнённый воздух за пределы помещения, вторые очищают воздух с помощью фильтров и возвращают обратно в комнату. Самодельные вытяжные приборы чаще всего изготавливают и устанавливают на дачах или в небольших загородных коттеджах. В статье рассмотрим способы самостоятельного выполнения вытяжки на кухню.

Рециркуляционную модель вытяжки сделать самостоятельно достаточно сложно, поэтому чаще всего на дачах устанавливают проточные конструкции, собранные из разных материалов. Прибор не будет подвергаться большим температурным нагрузкам. Ведь горячий воздух от плиты, пройдя расстояние 75-85 сантиметров, немного остывает, а значит, внутри вытяжки его показатель не будет превышать 90С.

Таким образом, для вытяжного устройства не потребуются огнестойкие материалы. Но они обязательно должны быть влагостойкими, потому что приготовление пищи на варочной плите сопровождается повышенной влажностью в виде пара, который конденсирует на стенках конструкции.

Для вытяжек чаще всего используют или гипсокартон, или листы ДВП. Они хорошо гнуться, при этом обладают достаточной прочностью и хорошо поддаются отделке.

Но в случае применения листового материала появляется необходимость сооружения каркаса, что в некотором смысле усложнят процесс изготовления вытяжки. К тому же для его сборки придётся приобретать дополнительные расходные материалы, что увеличивает стоимость самоделки. Но без каркаса сделать самодельную вытяжку не получится, если только вы не умеете пользоваться жестью и инструментами для её обработки. Жестяная купольная вытяжка – наиболее приемлемая конструкция, где нет каркаса. Она сама по себе жёсткая и прочная. И если правильно подойти к её изготовлению, то жестяной прибор по внешнему виду не уступит заводским аналогам.

Хотя внешняя покраска решит любые проблемы, связанные с дизайном.

Но без опыта и умения, а также без навыков владения инструментами и нехитрым оборудованием такую вытяжку не получиться изготовить самостоятельно. Поэтому проще всего приобрести гипсокартон или ДВП, материалы для каркаса, крепёжные изделия и попробовать собрать вытяжную конструкцию самостоятельно. Под каркас обычно используются либо деревянные бруски сечением 40х40 или 50х50 миллиметров, которые предварительно обязательно обрабатываются антисептиками и антипиренами, либо металлические профили под ГКЛ.

Сборка каркаса

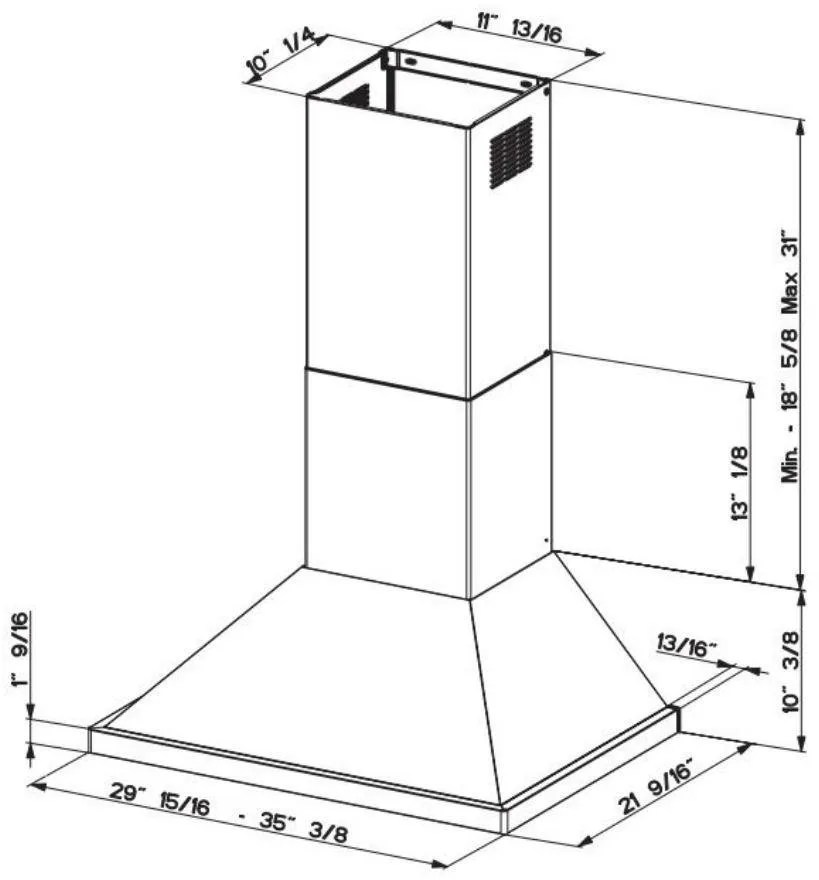

Размеры каркасной конструкции определяются с учётом площади варочной плиты и формы конуса (купола). Нижнее сечение воздухозаборного проёма делается немного больше площади варочной поверхности. Поэтому замеряя стороны плиты, их увеличивают на 5 сантиметров и изготавливают, например, из профиля CD, прямоугольную конструкцию.

Она выполняется из одного профиля длиною 3 метра. Для этого производится разметка по параметрам варочной поверхности, которые наносятся в переменной последовательности: длина – ширина – длина – ширина. В местах изгиба делаются надрезы на двух стойках профиля в виде угла, где последний сгибается под 90°. Два конца профиля соединяются и фиксируются саморезами. На фото ниже показано, как это сделать правильно.

Теперь потребуется такой же прямоугольник, только меньшего размера. При этом уменьшение определяется параметрами конуса. Чем он круче, тем меньше вторая форма. Затем определяется высота вытяжного устройства. Она будет зависеть от расположения отверстия в стене или в вентиляционной шахте. Например, расстояние от пола до отверстия 2,5 метра, высота варочной поверхности 75 сантиметров, расстояние от газовой плиты до вытяжки – 85 сантиметров. Значит, проводится следующий расчёт: 2,5-0,75-0,85=0,9 метра или 90 сантиметров. Из этого значения вычитается 20 сантиметров на изгиб воздухоотводящей трубы. Таким образом, окончательная высота вытяжки будет равна 70 сантиметров.

Это чисто вертикальный параметр между нижним прямоугольником и верхним. Но соединяются эти два элемента наклонными профилями, которые будут немного длиннее. Сделать точный расчёт сложно, поэтому рекомендуется установить на стол больший нижний прямоугольный каркас, второй меньший удерживать руками на высоте 70 сантиметров от стола, при этом расчёт выполняется до верхних плоскостей конструкции. Поэтому понадобиться помощник, который и будет держать на весу малую конструкцию. После чего измеряется расстояния от углов нижнего и верхнего каркаса. Это и есть длина наклонных элементов. Их четыре, и они вырезаются из того же профиля CD. Затем с помощью наклонных профилей две прямоугольные конструкции соединяются между собой. На фото ниже показан результат, который должен получиться.

Теперь остаётся закрепить полученную конструкцию к стене около варочной плиты. Нижний ярус одной стороной профиля крепится к стене дюбелями и саморезами. Но в силу большого веса конструкции, она не удержится на таком креплении. К тому же сверху ещё будет обшивка из гипсокартона или листов ДВП. Поэтому продумываются дополнительные возможности закрепления верхнего яруса. Используют два варианта:

Устанавливают две горизонтальные поперечины, которые будут соединять верхний прямоугольник каркаса со стеной. Поперечные профили с одной стороны крепятся саморезами к каркасу вытяжки, с другой стороны саморезами и дюбелями к стене.

Устанавливают такие же профили только с креплением к потолку. В этом случае их даже заменяют цепями или тросами, трубками или верёвками. Главное – прочность соединительного материала.

Обшивка каркасной конструкции

Обшить собранный зонт ГКЛ или ДВП несложно. Для этого измеряются параметры каждой плоскости, после чего их фигурные размеры обозначаются на подготовленных листах, а затем вырезаются. Потом каждый вырезанный элемент прикладывается к своему участку и крепится к каркасу саморезами. Самое сложное задание — закрепить заднюю стенку вытяжки.

Теперь проводится герметизация всех стыков с использованием влагостойкой шпаклёвки. Ею обрабатываются как внешние поверхности обшивки, так и места соединения частей конструкции по стыкам. Стыки необязательно заполнять силиконовым герметиком.

Поверхности доводятся до максимальной ровности. Для этого они обрабатываются в несколько слоёв шпаклёвочным раствором. Процесс выравнивания производится по следующей последовательности: слой грунтовки — слой шпаклёвки — слой грунтовки — слой шпаклёвки. Главное, чтобы каждый последующий слой успел хорошо просохнуть. После высыхания последнего слоя все поверхности шлифуются наждачной бумагой мелкой зернистости. Затем поверхности вновь грунтуются в последний раз. После окончательного высыхания производится покраска.

Соединение с вентиляцией

Для самодельного вытяжного устройства лучше использовать гибкий воздуховод из алюминиевой гофры. Так как верхний ярус вытяжки – это прямоугольная конструкция, а гофрированный воздуховод имеет круглое сечение, то придётся приобрести специальный переходник, изготовленный из пластмассы.

У него должно быть нижнее сечение в виде прямоугольника, а верхнее в виде патрубка с круглым сечением.

Переходник устанавливается на верхний ярус, к которому закрепляется саморезами. Если один из размеров не подошёл, то проводится герметизация зазоров с установкой на них гипсокартонных полосок. Щели заделываются шпаклёвкой. Гофра к патрубку переходника крепится обычным металлическим или пластиковым хомутом. После чего она укладывается вдоль потолка на уровне отверстия в стене, к которому воздуховод крепится через переходник решётку. Выход такой решётки – такой же по диаметру патрубок. Крепление – хомут.

Вентилятор для вытяжки

Перед тем как самостоятельно сделать вытяжку на кухне, решается вопрос – будет ли в неё устанавливаться вентилятор. Если конус конструкции сделан правильно, а воздуховод проложен под углом в сторону потолка, то загрязнённый воздух будет самостоятельно двигаться к вентиляционной решётке за счёт своей температуры. По законам физики тёплый воздух поднимается вверх – это знают все.

Но если нужно увеличить отток воздушной массы, то есть, повысить мощность вытяжной установки, то придётся поставить вентилятор. В любом строительном магазине этот прибор присутствует в достаточно широкой модельной линейке как по мощности, так и по размерам. Но есть вариант проще и экономичнее. Для этого потребуются два или три компьютерных кулера. Это бесшумные приборы, которые недорого стоят (можно приобрести за копейки б/у устройства), и мало весят.

Их собирают в этажерку, соединяя между собой стандартными крепежами в виде длинных винтов. Самое важное – правильно провести соединение электрических проводов. Кулеры должны соединяться параллельно. То есть, в одну скрутку объединяются провода красного цвета, в другую чёрного. Обе скрутки соединяются с питающим двухжильным проводом на разные жилы. В электрическую цепочку врезается понижающий трансформатор на 12 вольт.

Вентиляторы устанавливаются в самую верхнюю часть вытяжки, где крепятся к каркасу вязальной проволокой. Основное требование – горизонтальность установки. Для подключения к розетке в задней стенке вытяжки через гипсокартон делается отверстие, через которое и протаскивается питающий провод. Трансформатор устанавливается с внешней стороны вытяжного прибора. Таким же образом продумывается и освещение.

Обобщение по теме

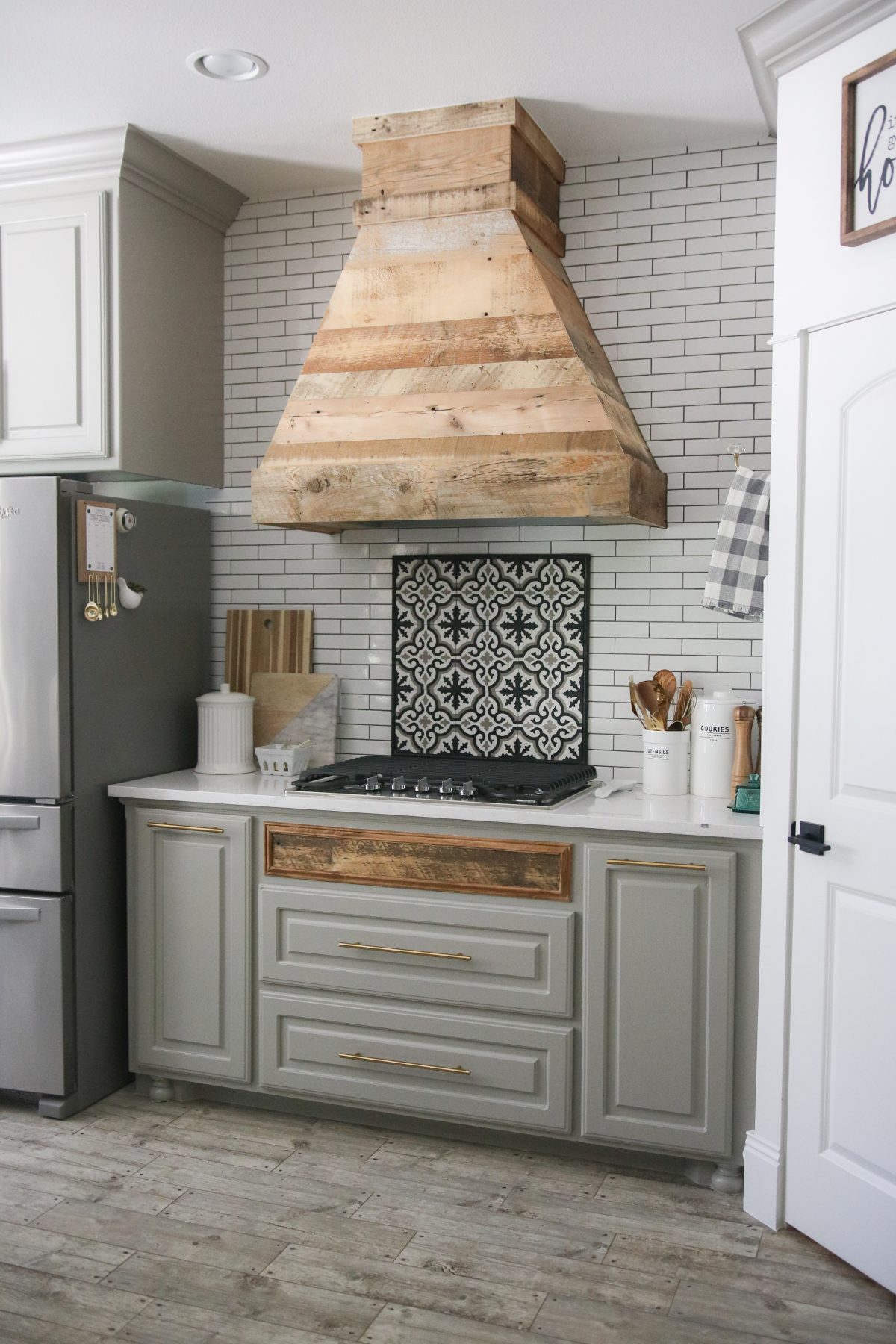

Если внешний вид вытяжки вас не удовлетворяет, то конструкцию можно полностью закрыть, соорудив на месте монтажа шкаф из любого материала, например, из вагонки. Идея встроить вытяжку в предмет кухонной мебели используется давно. Вариаций на эту тему много, так что можно немного и пофантазировать и выбрать оригинальную обшивку шкафа.

Как установить вытяжку на кухне своими руками

1.

Приготовьте материалы

Вытяжка;
воздуховоды;
фланец для вентканала;
герметик;
кромочный профиль для ДСП;
хомуты;
шуруповёрт;
лобзик;
ножовка по металлу;
дрель;
перфоратор;
уровень;
рулетка;
карандаш;
шило;
циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8.

Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Кухонная вытяжка своими руками — пошаговый мастер класс с фото | Своими руками

ВРОДЕ ПРИСМОТРЕЛ СЕБЕ КУХОННУЮ МЕБЕЛЬ, А ПОТОМ ВЫЯСНИЛОСЬ, ЧТО ПОД ОСТАВЛЕННОЕ ДЛЯ ВЫТЯЖКИ МЕСТО ПОДОБРАТЬ ПОДХОДЯЩУЮ НЕ УДАЁТСЯ. НО БЕЗВЫХОДНЫХ ПОЛОЖЕНИЙ НЕ БЫВАЕТ: НЕ МОЖЕШЬ НАЙТИ В МАГАЗИНАХ КОНСТРУКЦИЮ ПОДХОДЯЩЕГО РАЗМЕРА И НУЖНОГО ДИЗАЙНА — СДЕЛАЙ ЕЁ САМ!

Обычно кухонные вытяжки бывают шириной 500, 600, 800 или 900 мм. А если проём будет больше или меньше нужного – что делать тогда? Варианты, конечно, есть. Например, можно кухонную мебель сделать на заказ. Но тогда о стоимости такого гарнитура лучше промолчать.

Наконец, можно купить ту вытяжку, которая войдёт в имеющийся проём. Но далеко не факт, что эта подходящая по размерам вытяжка будет соответствовать интерьеру кухни.

ПРОБЛЕМЫ РЕШАЮ САМ

В такой ситуации, как и большинство творческих людей, не избалованных изобилием, я предпочитаю другой вариант – особо не рассчитывая на помощь со стороны, решать проблему своими силами.

Что же касается кухонных вытяжек, выбор их по дизайну и сейчас не слишком велик. А в то время, когда я делал именно эту вытяжку, выбора, можно сказать, вообще не было. Мне хотелось сделать что-то особенное, индивидуальное, поскольку вытяжка занимает центральное место на кухне и должна быть её лицом и доминантой в интерьере.

МАТЕРИАЛЫ САМЫЕ ОБЫЧНЫЕ

В основе этого моего проекта (одного из первых) была купленная чешская простенькая кухонная вытяжка пирамидальной формы.

Основным материалом для изготовления нового корпуса вытяжки стала тонкая мебельная фанера (толщиной 4 мм), закреплённая на каркасе из деревянных брусков квадратного, прямоугольного и круглого сечений. На фирме, где была заказана кухонная мебель, удалось дополнительно приобрести багетные и угловые планки и декоративные решётки. Это нужно было, чтобы новая вытяжка выглядела составной частью кухонного гарнитура.

Для работы потребовались клей ПВА, грунтовка и шпатлёвка по дереву, строительная серпянка для проклеивания стыков корпуса, саморезы, плиточный клей и затирка для плитки, грубая и мелкая шлифовальные шкурки, а также белая матовая краска.

Читайте также: Устанавливаем вытяжку своими руками – мастер класс

ИНСТРУМЕНТ

Для изготовления вытяжки в условиях городской квартиры я обошёлся обычным набором инструментов и приспособлений, который обычно есть в арсенале домашнего мастера. В разной степени были востребованы электрический лобзик, шуруповёрт, ножовка, свёрла по дереву, столярные струбцины, кисти, малярный валик, рулетка, большой стальной угольник, степлер, нож, крестовая отвёртка.

ПРОСТАЯ КОНСТРУКЦИЯ КУХОННОЙ ВЫТЯЖКИ

Конструктивно вытяжка состоит из двух независимых элементов: покупной электрической вытяжки и самодельного декоративного кожуха. Оба эти элемента крепятся на стене над варочной плитой независимо друг от друга.

Только продумав до мелочей технологическую последовательность изготовления как отдельных элементов, так и изделия в целом и согласовав внешний вид вытяжки со всеми заинтересованными в её появлении лицами, можно было приступать к долгой и кропотливой работе.

Почему я назвал её кропотливой? Да потому, что делать эту вытяжку пришлось не в мастерской, оснащённой всевозможными специальными станками и оборудованием, а в городской квартире и, можно сказать, на коленке.

ВЫТЯЖКА НА КУХНЕ СВОИМИ РУКАМИ – ФОТО

Собираем основу вытяжки — её портал.

Обрамляем портал багетной и угловой планкой фабричного производства.

Собираем задуманный деревянный каркас.

Из тонкого картона вырезаем шаблоны стенок вытяжки.

По шаблонам из тонкой гибкой фанеры выкраиваем сами стенки.

Тщательно шлифуем поверхности и кромки фанерных стенок, после чего покрываем их грунтом.

Не спеша и очень аккуратно поочерёдно наклеиваем стенки на каркас, добиваясь плотного их прилегания к каркасу.

Стыки фанерных стенок проклеиваем серпянкой, а затем шпатлюем и шлифуем поверхности под покраску.

Окрашиваем декоративный кожух вытяжки и монтируем на её портале бордюр фабричного производства.

До установки вытяжки оклеиваем подобранной керамической плиткой фартук над варочной плитой.

Для оклейки портала вытяжки керамическую плитку подбирали в тон плитке фартука.

Фото, сделанные через семь лет, на мой взгляд, лучшее всего подтверждают, что работу свою тогда я сделал качественно и конструкция вытяжки получилась надёжной. И ещё важно, что она выглядит как неотъемлемая часть кухонного гарнитура.

Читайте также: Вытяжка в стиле Прованс своими руками – мастер класс

ВЫТЯЖКА ДЛЯ ПЛИТЫ СВОИМИ РУКАМИ – ВИДЕО (ВАРИАНТ)

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Декор кухонной вытяжки Как своими руками украсить вытяжку…

Вытяжка в стиле Прованс своими руками – мастер класс Красивая вытяжка под старину своими…

Экран для вытяжки своими руками КАК СДЕЛАТЬ ДЕКОРАТИВНЫЙ ЭКРАН ДЛЯ…

Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…

Устанавливаем вытяжку своими руками – мастер класс Монтаж кухонной вытяжки своими руками Большую.

Кафельный столик своими руками – декор Декор старого столика У многих где-нибудь…

Ночник из светодиодов своими руками Как сделать ночной светильник своими…

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Монтаж вытяжки своими руками: пошаговая инструкция

Одним из основных электроприборов на кухне является вытяжка. С ее помощью удается обустроить в помещении комфортный микроклимат. Существует несколько разновидностей вытяжек, различающихся по принципу работы и внешнему виду. Предлагаем ознакомиться с рекомендациями о том как установить вытяжку своими руками.

Вытяжки для плиты: разновидности и характеристика
Установка вытяжки на кухне: особенности выбора электроприбора
Монтаж вытяжки на кухне своими руками
Воздуховод для вытяжки: особенности и характеристика
Монтаж кухонной вытяжки своими руками — технология

Вытяжки для плиты: разновидности и характеристика

В соотношении с принципом работы, вытяжки для кухни бывают эвакуирующими и циркуляционными. Первый вариант подразумевает выбрасывание воздуха из помещения наружу. Вытяжки второго типа — транспортируют воздух через фильтры и возвращают его обратно. Установка фильтра с активированным углем способна сделать из эвакуирующей вытяжки циркуляционную.

Вытяжка циркуляционного типа не затрагивает работу вентиляционной системы, однако она менее популярна в использовании прежде всего из-за своей дороговизны.

В соотношении с местом монтажа вытяжки бывают встраиваемыми, например в шкаф, настольными, каминными, потолочными, островными. Настольный вариант вытяжек используется в быту очень редко, такие устройства чаще всего являются атрибутом профессиональных кухонь.

Для проектирования каминной вытяжки, следует нанимать специалистов, которые будут составлять индивидуальный чертеж данного устройства. Такая вытяжка отличается привлекательным внешним видом и высокой скоростью очистки. Вытяжка потолочного типа подразумевает наличие на потолке нескольких воздухозаборных элементов, способствующих очищению воздуха. Однако, для того, чтобы установить такую систему необходимо обустроить фальш потолок, под которым находится воздухозаборная система.

Самым простым и легким в использовании вариантом вытяжки для стандартной кухни в квартире или в частном доме, является встроенный ее вариант или вытяжка настенного типа.

Установка вытяжки на кухне: особенности выбора электроприбора

Выбирая вытяжку для дома, следует изучить определенные критерии, которые помогут подобрать устройство, отличающееся хорошими эксплуатационными характеристиками. Вытяжка для кухни находится под воздействием влаги, жира, паров, поэтому она прежде всего должна быть электробезопасной. Оседание влаги и жира внутри устройства способствует электрическим сбоям в работе вентилятора.

В любом случае, для подключения устройства к электрической сети используется три кабеля, один из которых является заземлением.

При наличии заземления в доме, достаточно соединить провода между собой. Однако, если заземление отсутствует, то необходимо позаботиться об его обустройстве.

Для того, чтобы подключить заземление категорически запрещается использовать газовые, водопроводные и другие трубы. Для этих целей используется глухая нейтраль.

Покупая вытяжку для кухни, прежде всего акцентируйте внимание на ее производительность. От этого показателя напрямую зависит эффективность работы устройства. Вытяжка должна обеспечить смену всего воздуха, находящегося в помещении в течение часа. Для расчета оптимальной производительности вытяжки площадь помещения умножается на его высоту и на двенадцать. Полученное значение умножается на 1,3.

Ширина устройства должна быть такой как варочная поверхность или большей, но ни в коем случае не меньшей. Также, акцентируйте внимание многофункциональности прибора. Различают вытяжки, которые работают в различных режимах. Покупая вытяжку с фильтрами, приобретите несколько запасных фильтров, которые при необходимости нужно будет поменять. Более эффективный вариант — использование вытяжки, которая удаляет загрязненный воздух из помещения, не возвращая его.

Однако, выбирая вытяжку с фильтром, поинтересуйтесь об их количестве и особенностях. Некоторые фильтры способны обеспечить грубую очистку, а другие — тонкую очистку. Первый вариант предполагает собой многоразовую сетку, для удаления жира из которой достаточно ее помыть. Фильтры тонкой очистки содержат в составе активированный уголь, который обеспечивает более качественную очистку воздуха.

Для управления вытяжкой используют обычные кнопки, сенсор или дистанционный пульт. Механические горизонтальные включатели обеспечивают слайдерность управления устройством. Также, следует акцентировать особое внимание многофункциональности устройства. Некоторые вытяжки характеризуются различными режимами работы, имеют дополнительные датчики и таймеры. Однако, если вы хотите приобрести недорогое оборудование, то можно обойтись и без них. Почти каждая вытяжка имеет встроенный осветительный прибор в виде галогенной лампочки или ламп накаливания.

На эффективность применения вытяжки на кухне, влияют такие показатели:

давление воздуха, создающееся мотором, от увеличения данного показателя увеличивается и производительность;
количество режимов работы, возможность запрограммированного включения;
жироулавливающие фильтры, их размеры, количество и сечение;
производительность устройства и запас мощности, вытяжка должна обеспечивать максимальную очистку воздуха, например при подгорании продуктов;
размер вытяжки влияет на степень захватывания воздуха устройством.

Монтаж вытяжки на кухне своими руками

Установка вытяжки должна проводиться с учетом уже существующей штатной вентиляции. Существует два способа выведения воздуха — обустройство нового дополнительного окна на улицу или соединение вытяжки с уже существующей шахтой вентиляции.

Второй способ имеет массу недостатков, прежде всего, вытяжка подключенная к вентиляции, нуждается в установке обратного клапана. Однако, в некоторых случаях, выведенный из кухни воздух возвращается в другие комнаты.

Проще и правильнее соорудить для кухонной вытяжки дополнительное окно для выведения воздуха. Для того, чтобы конденсат, который образуется внутри вытяжки не приводит к сбоям в ее работе, следует установить специальную заслонку, которая чаще всего выполнена из алюминия. При этом, размер окна, находящегося под воздуховодом должен составлять ¾ от диаметра воздуховода. Для подтягивания заслонки используется специальная пружина, которая способствует ее открытию в процессе прохождения через нее воздуха. С помощью пружинки осуществляется саморегуляция устройства.

Еще одним функциональным элементом вытяжки является нейтрализатор запаха. Различают три основных вида нейтрализаторов запаха. Предлагаем ознакомиться с ними подробнее:

нейтрализаторы воздуха химического происхождения — нуждаются в периодической замене, так как на них негативно воздействует жир, который попадает на поверхность вытяжки, также, такие вещества способствуют быстрому истощению воздуха и в некоторых случаях оказывают вред на здоровье человека;
электрические ионизаторы воздуха — работают по такому же принципу как и обычные ионизаторы, однако создают больший разряд, так как над вытяжкой скапливается намного больше запахов, нежели в обычном жилом помещении, если человек постоянно находится над варочной поверхностью, то ионизатор оказывает на него пагубное влияние;
нейтрализаторы ультрафиолетового типа — нуждаются в периодической очистке и замене ламп, однако, это единственный вариант нейтрализатора, который является экологически безопасным для человека, также, с помощью ламп удается не только решить вопрос с очисткой воздуха, но и с подсветкой варочной поверхности.

Воздуховод для вытяжки: особенности и характеристика

Чаще всего для вытяжки используют гофрированные воздуховоды, это объясняется их доступной стоимостью и легкостью монтажа. Также существуют воздуховоды, выполненные из пластика или из металла, они имеют сечение в виде круга, квадрата или прямоугольника.

Если на кухне имеются высокие потолки, то предпочтительнее установить круглый вариант воздуховода. Прямоугольные воздуховоды — более универсальны и чаще всего используются на кухне. Если требуется сэкономить пространство в помещении, то рекомендуем остановиться на плоском варианте воздуховода.

В процессе комбинации различных вариантов воздуховода, необходимо воспользоваться специальными переходниками и коленами, которые помогут соединить их между собой. Для установки гофрированного воздуховода не нужно устанавливать вышеперечисленные элементы. Обратите внимание на диаметр воздуховода, он должен быть больше диаметра вентиляционных решеток. В противном случае, произойдет повышение сопротивления внутри трубы и снижение мощности воздушных потоков. При совпадении данных показателей, уровень шума от работы вытяжки будет довольно высоким. Также, следует обратить внимание на длин воздуховода, оптимальным значением станет 300 см. При использовании более длинных воздуховодов, эффективность работы вытяжки снизится. Не допускается наличие прямых углов в процессе монтажа воздуховодов.

Среди преимуществ пластиковых воздуховодов отметим:

низкая шумопроизводительность;
низкий уровень сопротивления;
легкость веса и простота монтажа.

Гофра для вытяжки устанавливается с использованием хомутов и фитингов. Среди ее преимуществ отметим:

легкая установка;
доступная стоимость;
отсутствие необходимости в переходниках;
гибкость.

Самые сложные в монтаже воздуховоды из металла. Для обеспечения их герметичности необходимо обработать их стыки с помощью специального клея.

Для того, чтобы скрыть воздуховод на кухне, воспользуйтесь следующими рекомендациями:

для скрытия трубы устанавливается специальный короб или подвесной потолок;
возможен вариант приобретения пластикового короба, который различается по форме и размеру, некоторые конструкции имеют также и встроенную подсветку, которая дополнительно декорирует помещение;
возможен вариант установки воздуховодов в кухонной мебели;
покраска трубы в цвет, который подходит к общему интерьеру — самый простой и в то же время оригинальный вариант декора.

Монтаж кухонной вытяжки своими руками — технология

Изначально работы по установке вытяжки начинают с изготовления антивозвратного механизма в виде короба. Для этого потребуется листовой алюминий или оцинкованная сталь. Более простой вариант — покупка обратного клапана, устанавливаемого перед вентиляционным отверстием. Монтаж встроенной вытяжки в шкаф своими руками осуществляется с помощью электролобзика. Для заделывания щелей между вытяжкой и шкафом, используется монтажная пена. Изначально производится примерка вытяжки и изготовление хлопушки, при необходимости.

Далее вытяжки устанавливается на шкаф и производится разметка ее основания. Для отпиливания отверстия под вытяжку в шкафу, воспользуйтесь электролобзиком. При этом, изначально необходимо с помощью дрели просверлить небольшие отверстия, а затем выпилить необходимую форму. Таким образом, удастся предотвратить повреждение шкафа в процессе его резки.

Монтаж воздуховода для кухонной вытяжки своими руками является следующим процессом работы. Установите гофрированный воздуховод во внутрь шкафа, обрежьте ее на необходимую длину и загните их в наружную сторону.

Далее шкаф с установленным воздуховодом фиксируется на стене. Для обработки всех стыков воздуховода используется герметик на основе силикона, во избежание потери производительности.

Далее следует процесс соединения гофры с вентиляционной системой, для заделывания больших щелей используется монтажная пена, а для небольших — герметик на силиконовой основе.

Вытяжка устанавливается во внутрь шкафа, закрепляясь в нем саморезами или дюбелями. Для фиксации гофры используется хомут.

Установка воздуховодов из пластика производится по такой же схеме. Однако, для обеспечения углов здесь используют специальные переходники. Старайтесь, чтобы трубы располагались под минимальным количеством изгибов. Так как один поворот подразумевает потерю приблизительно десяти процентов мощности.

Так как на кухне довольно часто присутствует повышенная влажность, шкаф, выполненный из дерева довольно быстро приходит в негодность. Поэтому, вытяжка устанавливается на стену без него. В таком случае, потребуется наличие п-образной рамы, для изготовления которой используется металлический уголок. Такой тип крепления обеспечивает опорой для корпусной части.

Если фиксация вытяжки с помощью обычных дюбелей не представляется возможной, то в таком случае, необходимо зафиксировать ее с помощью саморезов в виде шпильки. По завершению монтажных работ следует подключить вытяжку к электросети с обязательным заземлением и проверить ее работоспособность.

Монтаж кухонной вытяжки своими руками видео:

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
угловые – устанавливаются в угол;
островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

- Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
- Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
- Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
- После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
- Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
- В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

- При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

- Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
- А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
- В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

Вытяжка для мангала своими руками: виды и правила установки

Мангал является незаменимым атрибутом дачного отдыха. В загородном строительстве сегодня особую популярность приобрела установка барбекю в беседках или на верандах. И если уличный вариант жаровни не требует дополнительных приспособлений, то в конструкциях с крышей нужно обязательно сделать вытяжной зонт для мангала.

Вытяжка для мангала может быть изготовлена из металла или кирпича:

- Первый вид имеет более лёгкую конструкцию, такой дымоотвод можно легко сделать своими руками из металлических листов. Однако такой вытяжке требуется должный уход, прежде всего, регулярная чистка от копоти и ржавчины. В противном случае частицы загрязнений будут падать прямо на еду во время готовки.

Второй вид отличается безопасностью, привлекательным внешним видом и долговечностью. Его слабые места – сложность установки и дорогостоящий материал.

В данной статье мы подробно расскажем о том, как правильно выбрать и изготовить вытяжку для использования мангала в помещении или на открытом воздухе.

Металлическая вытяжка для очага

Вытяжной зонт из металла имеет очень простую конструкцию. Его можно устанавливать над любым видом барбекю. Такую модель можно приобрести в магазине или сделать самому.

Преимущества металлического вытяжного зонта:

Компактные размеры.
Возможность установки в любой беседке или на открытом воздухе.
Простая технология вывода дымохода на крышу и соединения с другими домашними коммуникациями.

В магазинах вытяжные зонты зачастую представлены со встроенными дополнительными функциями – вентилятор для мангала, очистка воздуха и пр. Такие модели целесообразно покупать для регулярного использования в закрытых помещениях (к примеру, при установке мангала в ресторане или в доме). Для дачного отдыха вполне подойдёт и вытяжка с самой простой конфигурацией.

Недостатки металлической вытяжки состоят в нескольких пунктах:

Регулярная чистка.
Возможно нагревание при использовании.

Вытяжной зонт из железа своими руками

Если вы обладаете навыками работы с металлом и имеете у себя необходимые инструменты, можно изготовить простой вариант вытяжки для мангала своими руками. Здесь мы приведём наиболее простую инструкцию по его сооружению.

Дымосборник для мангала состоит из трёх частей: основания, купола с внутренней перемычкой и трубы. Чтобы сделать эту конструкцию своими руками, вам потребуются:

металлические листы толщиной 2–3 мм;
железные уголки 20х20, аналогичной толщины;
шурупы;
заклёпки;
термостойкая краска;
болгарка с насадками для резки металла;
сварочный аппарат;
дрель с насадками для бетона;
заклепочник.

Сначала необходимо изготовить уголки и сделать из них каркас, который впоследствии будет обшит железными листами.

Каркас нужно начинать с нижней части, которая будет служить опорой вытяжки и закрывать место жаровни с трёх сторон. Её размер нужно определять в соответствии с габаритами мангала. Как правило, эта часть состоит из задней и двух боковых стенок. Оптимальная высота основания – 50–60 см.
Следующий элемент – купол, представляющий собой усечённую пирамиду. Его габариты нужно рассчитать таким образом, чтобы нижняя часть полностью нависала над очагом, а объем купола в несколько раз превышал объем мангала.
Внутри купола, к задней части под наклоном следует приварить металлическую пластину, которая будет способствовать лучшей тяге.
Труба дымохода может быть простой прямоугольной или круглой формы. Она должна быть достаточной высоты, чтобы дым не попадал в помещение, а выводился наверх.
После создания каркаса, нужно обшить его металлическими листами. Затем необходимо покрыть части конструкции огнеупорной краской.
Все элементы последовательно устанавливаются на основу и закрепляются заклёпками.

С началом использования самодельного мангала с трубой, дачники могут обнаружить проблемы, вызванные недостаточной проработкой модели изделия:

Дым выводится слишком низко и препятствует нахождению возле очага. Во избежание этого, нужно рассчитать высоту вытяжки так, чтобы верхняя часть трубы находилась на высоте трёх метров от земли.
Вытяжка не втягивает дым от мангала, он витает по комнате. Для правильной работы дымохода, необходимо, чтобы температура дыма была выше, чем температура воздуха (изначально они практически равны). Стоит просто подождать, пока угли достаточно разгорятся.

Кирпичная вытяжка

Кирпичный мангал с дымоходом отличается эстетичным внешним видом и высоким показателем безопасности. Он нагревается не так сильно, как металлические вытяжки и полностью изолирует стены и крышу помещений от горячего воздуха.

Преимущества кирпичного мангала очевидны:

Полная изоляция от дыма.
Совместимость с домашними коммуникациями.
Низкий нагрев поверхности.
Красивый внешний вид.

Кирпичную вытяжку рекомендуют устанавливать вплотную к стене дома. Такой мангал может стать и самостоятельным элементом дачного ландшафта, если установить его во дворе или просторной беседке.

К недостаткам кирпичного типа постройки можно отнести:

Дорогостоящий материал.
Сложность установки.
Большие габариты.

Строим кирпичный мангал самостоятельно

Соорудить кирпичный мангал с вытяжкой своими руками сложнее, чем сделать его металлический аналог. Однако при правильном подходе и наличии нужных материалов с такой задачей может справиться и непрофессиональный строитель.

Конструкция кирпичного мангала подобна железному, он состоит из стенок основания, купола и трубы. Отличие заключается в наличии передней стенки с аркой над жаровней, подобно тем, что раньше делали на традиционных русских печках.

Для возведения нужно выбрать самый огнестойкий кирпич и подготовить цементно-песочную скрепляющую смесь. И также потребуются следующие инструменты:

мастерок;
уровень;
отвес;
кирка;
болгарка.

На сайте вы можете найти несколько схем по возведению кирпичного мангала с вытяжкой. Кирпичи следует укладывать слоями, придерживаясь стандартных правил строительства — первый ряд укладывается перпендикулярно стене, второй – параллельно.

По центру арки над барбекю следует установить замковый кирпич, который будет распределять нагрузку на боковые стенки. Чтобы дополнительно укрепить конструкцию и не ошибиться в расчётах, можно сделать металлический каркас основы и обложить его кирпичом.
Действуя по инструкции, вы получите отличный и долговечный мангал.

Варианты размещения в интерьере или ландшафте дачи

При строительстве мангала с вытяжкой, необходимо тщательно продумать место его установки – ведь такую конструкцию нельзя будет убрать или передвинуть. Его следует расположить так, чтобы он не мешал дачникам как во время садовых работ, так и при отдыхе.

При этом важно учесть эстетические характеристики дымоотвода. Он должен красиво и уместно вписываться в интерьер беседки или ландшафт дачного участка.

Встраиваемую вытяжку для мангала следует выбирать, ориентируясь на конструкцию конкретной беседки или веранды. Однако есть несколько основных правил его размещения.

Вытяжку для мангала в беседке или на веранде можно установить только после предварительной обработки постройки огнеупорными составами. В этом отношении идеальным местом размещения станет кирпичная или металлическая беседка, однако и деревянные конструкции могут быть защищены от возгорания специальной краской или лаком.

Железный дымоотвод обычно устанавливают в центре беседки или на открытом участке, чтобы стены и крыша постройки не нагревались. Кирпичный мангал помещают вплотную к стене, для удобства вывода трубы на крышу и в целях экономии пространства. В закрытых беседках, благодаря вытяжке, можно пользоваться мангалом и в холодное время года. Он также будет дополнительно обогревать помещение.

Вытяжку можно установить и в том случае, если мангал располагается во дворе отдельно от других построек. Дым не будет попадать в глаза, что зачастую случается, если установлен открытый мангал. Такая конструкция позволяет сделать полноценное рабочее место для приготовления еды и устроить трапезу на открытом воздухе.

Вытяжка является наиболее важным приспособлением для мангала. Благодаря ей, вся семья может поучаствовать в приготовлении любимых блюд на углях, не страдая от вездесущего дыма. Мангал с дымоходом – функциональное и стильное решение для дачного отдыха. Настоятельно рекомендуем использовать гидрофильтр для ресторанов используемый в мангалах, который можно приобрести здесь https://yatagan. biz Гидрофильтр фильтрует дым с сажей и копотью. Гарь оседает внутри гидрофильтра на специально приспособленном фильтровом устройстве. В результате в вентиляцию идут дым и горячий воздух без гари, копоти, и более низкой температуры

Вытяжка для маникюра своими руками

Вытяжка для маникюра и педикюра своими руками

Не буду вдаваться в подробности что вытяжка необходима, потому что здоровье важнее всего….. Это действительно так, поэтому сразу перейду к делу. Хочу предложить конструкцию пылесоса для маникюра и педикюра. Данное устройство реализовано на практике и его работоспособность не вызывает сомнений, а цена в разы меньше заводских аналогов. Так что если вы любите что-то делать своими руками и есть фантазия, то все получится.

Вытяжка представляет собой тумбу, внутри которой размещен вентилятор, фильтр, емкость для сбора пыли и электрические части. Снаружи расположен воздуховод, гофрированная труба и переходник, в который, непосредственно происходит забор отработанной пыли. Переходник закреплен на кронштейне, благодаря которому мастер имеет возможность позиционировать его так, как удобно для работы. В переходнике, на внутренней части размещена светодиодная лента для освещения рабочего места.

Из чего состоит вытяжка для маникюра

Фильтр

Для вентилятора крайне важным критерием является сопротивление системы: чем выше тем, сложнее работать двигателю. Поэтому выбираем автомобильный фильтр (качественная очистка воздуха), с максимальными размерами (больше фильтрующей бумаги — меньше сопротивление). Я подобрал Alfa Filter AF 1609S. Его размеры: 31.5х27.7х7.0 см.

Аналоги:

SCT GERMANY SB549
WIX WA6342
MANN FILTER C32338
MFILTER K378

Сборка тумбы для маникюрной вытяжки

Основные комплектующие

№	Наименование	Количество, шт.
1	Замок мебельный	1
2	Колесо	4
3	Защелка для фильтр-бокса	2
4	Саморезы 4х16	100
5	Саморезы 4х25	40
6	Наклейки на саморезы, белые	20
7	Уголок мебельный, белый	4
9	Стяжка мебельная, «Raffiks»	6

Первый этап – сборка тумбы. В каждом городе есть фирмы, предоставляющие услуги по порезке ДСП. Выбираем цвет и отдаем заказ на порезку. Размеры всех элементов на рисунке. Двойной штрих на линии – торцовка. Толщина торцовки один миллиметр.

1) Корпус.

В (4) в верхней части вырезаем три отверстия под розетки и выключатель. Скручиваем три стенки (2,3,4) между собой. Крепеж производим на пластиковые мебельные уголки.

В нижней пластине (6) прорезаем отверстие под вентилятор, диаметром 248 мм. Можно воспользоваться лобзиком. Я делал ручным фрезером. Паз формировал за два прохода. Первый диаметром — 248 мм, на глубину 8 мм, второй диаметром — 240 мм, полностью прорезая материал. Таким образом получилось отверстие с выступом. Также делается и деталь 7.

При сборке, вентилятор фиксируется этими двумя деталями, утопая в каждую деталь на 0,8 см и упираясь в бортики.

2) Собираем части фильтрующей камеры.

Соединяем (7) и (9) саморезами. К (9) прикручиваем (11, 14, 13). Далее в (16) лобзиком (фрезером) делаем прямоугольное отверстие под фильтр.

Важно!!! Стороны проема сделать меньше на 2 миллиметра, что обеспечит плотную посадку фильтра.

Рамка должна в пазах двигаться плотно, но с зазором.

Что бы это сделать, на рамку (16) наклеиваем изоленту на одну из сторон там, где она соприкасается с (10, 15, 12). Далее кладем (16) на собранные элементы и плотно прижав деталями (10, 15, 12) прикручиваем их саморезами. Вытягиваем рамку из пазов, снимаем изоленту и пробуем опять вставить обратно. Рамка должна плотно входить в свое место.

В (8) делаем отверстие 154 мм, на глубину 8 мм, и 148 мм — полностью прорезав материал. Этот бортик нужен для упора пластиковой трубы. И (8) соединяем с (9,10,15,12). Теперь необходимо сделать паз, в котором будет проложен электрический кабель в (9). Чтобы он был невидим его лучше сделать в месте стыковки (2) и (3). В этом пазу будут проложены два провода. Один основной от розетки, второй к вентилятору.

Теперь к (16) надо прикрепить крышку (17). Вставляем рамку в пазы, прикладываем крышку (17) (она должна закрывать плотно весь контур фильтрующей камеры), размечаем и скручиваем шурупами. На крышку наклеиваем уплотнитель из микропористой резины, толщиной 2-3 миллиметра. Уплотнитель обеспечит герметичность фильтрующей камеры.

Фильтрующая камера готова.

3) Вставляем собранную камеру в корпус и фиксируем саморезами.

Далее устанавливаем вентилятор, прижимаем его (6). И четырьмя колесиками по углам соединяем (6) с (2,3,4).

В (5) делаем отверстие диаметром 15,4 см сквозное без бортиков. И ставим готовую крышку на тумбу. Установить можно на пластиковые уголки или скрытый монтаж «Rafix».

Осталось поставить дверцу. Врезаем замок и крепим ручку. Тумба готова.

Установка внешних элементов

В (5) вставляем воздуховод, он проходит через (5) и входит в (8). На воздуховод фиксируем отвод, на отводе — гофру. На гофру переходник, далее опять кусок гофры и отвод. Гофра фиксируется пластиковыми стяжками длиной 55 см.
Теперь кронштейн. Берем его от настольной лампы, снимаем плафон, провода и выключатель. Потребуется разобрать две лампы. И из трех колен собираем необходимую конструкцию.
В переходнике, внутри проклеиваем светодиодную ленту. Припаиваем провода (я использовал клеммы для быстрого монтажа), и проводим их через кронштейны в тумбу. В верхней части устанавливаем трансформатор для освещения.

Собираем электрические компоненты, подключаем через выключатель света и электромотор вентиляционной установки.

Запускаем, проверяем. Все неплотности желательно промазать силиконовым герметиком. Изделие готово, можно эксплуатировать. В процессе работы, по мере загрязнения, очищайте фильтр. Через 2-3 месяца его можно заменить. По мере необходимости добавить розетки, если применяется дополнительное оборудование.

На чем сэкономить?

При заказе порезки все криволинейные поверхности фирмы оценивают по более дорогому тарифу, а значит лобзик и усердие поможет сделает стоимость конструкции ниже. В принципе тумбу можно и не делать, а смонтировать все компоненты в столе, что опять-таки приведет к удешевлению. Заменить ДСП фанерой тоже вариант, но пострадает внешний вид.

А вот на чем не стоит экономить, так это на вентиляторе. Самая важная часть установки это Вентс ВКМ 250. Мощность данного агрегата такова, что позволяет поднимать пыль вверх в переходник, транспортировать ее по воздуховоду и преодолевать сопротивление фильтрующего материала. При использовании менее мощного агрегата установка может просто не работать.

Это сложно. Что делать?

Для всех, кто знаком с инструментом и любит работать, собрать вытяжку для маникюра своими руками не представляется сложной задачей. Как и во всех работах требуется аккуратность, внимательность и отсутствие спешки. Если вам необходима вытяжка, но по каким-либо причинам сомневаетесь — позвоните нам. Наши специалисты проконсультируют по всем этапам работ. Что еще мы можем предложить:

— Дополнительные скидки при покупке вентилятора и всех вентиляционных комплектующих (скажите по телефону, что собираете маникюрную вытяжку своими руками)

— Вы можете не тратить время и свои силы, а приобрести готовый агрегат у нас (цена и наличие уточняйте)

Параметры эффективности вытяжки для маникюра

Для того чтобы устройство работало как положено, удаляя мелкую (опасную при вдыхании) пыль, необходимо производить замер скорости потока при входе в редуктор. Минимальный показатель — 6,2 м/с. Если скорость потока будет ниже, то такой напор не подхватит пыль, и она осядет на рабочие поверхности.

В этой статье описана конструкция (версия — V3.0), у которой этот показатель равен 6,7-6,9 м/с. Замеры производились анемометром.

Сейчас я проектирую новую версию V4.0 в которой будут уменьшены завихрения, что позволит поднять скорость потока воздуха до 7,2-7,5 м/с. Также в новой версии будут применены фильтрующие элементы из нетканого материала, имеющие меньшее сопротивление.

Понравилась статья? Буду признателен, если вы поделитесь ею в социальных сетях.
Копирование статьи разрешено при условии активной ссылки на ресурс ventoos.com

Обновлено — 29.10.2020

Как построить вытяжку из дерева на ферме

Когда мы спроектировали кухню в нашем современном фермерском доме, мы выбрали вытяжку из нержавеющей стали, чтобы добавить кухне немного «современности». Однако, прожив в доме несколько месяцев, Брук решила, что кухня будет лучше выглядеть с вытяжкой из окрашенного дерева. Это добавило бы тепла кухне и гармонировало бы с парящими полками и деревянными балками. В то время я жаждал нового проекта, поэтому с радостью согласился.

Когда я делал эту вытяжку, я не знал, что когда-нибудь напишу руководство по ее созданию, поэтому, к сожалению, я не сделал никаких снимков процесса. Вместо этого я предоставляю трехмерные иллюстрации, которые в любом случае, вероятно, более полезны, чем фотографии.

Приступим. Вот что вам понадобится:

Дерево

1 ″ x 6 ″ чистая сосна
1 ″ x 3 ″ чистая сосна
1 ″ x 8 ″ чистая сосна

Измерение и вычисление углов

Первое, что вам нужно сделать, это определить размер вытяжки, и все это будет зависеть от вашей кухни и того, как вы планируете ее устанавливать.

Мне нужно было, чтобы вытяжка была достаточно большой, чтобы закрывать имеющуюся вытяжку из нержавеющей стали, и достаточно широкой, чтобы касаться каждого верхнего шкафа. И я хотел, чтобы верх скошенной части капота был на одном уровне с верхом шкафов.

После того, как я сделал свои измерения, пришло время сделать некоторые вычисления.

Когда я был подростком на уроке геометрии, я просто знал, что однажды я смогу использовать то, что узнал. Большой привет мисс Дишнер! Без тебя я бы не построил этот капюшон.

Чтобы получить правильный угол для разреза под углом, мне пришлось использовать теорему Пифагора. Если вы знаете две стороны прямоугольного треугольника, вы можете найти другие углы. После измерений я воспользовался этим онлайн-калькулятором. Вот что я придумал:

Чтобы упростить процесс установки, я решил собрать вытяжку из двух отдельных частей: верхней и нижней. Вот как я построил дно.

Строим нижнюю часть вытяжки фермерского дома

Начал с базы.Здесь я использовал сосну 1 x 6 и сделал надрезы под углом 45 градусов по углам. Там, где части встречались, я нанес немного столярного клея и сколотил их вместе. Я хотел использовать как можно меньше гвоздей. Таким образом, на внешней стороне капюшона не было много дырок, которые нужно было заполнить. На иллюстрации красные точки показывают, где я прибил.

Затем я построил две передние угловые детали. Я построил их из сосны размером 1 × 3. Исходя из расчетов, окончательная длина должна быть 24 дюйма, но я сделал их 27 дюймов для начала.Это дало мне дополнительную длину, чтобы сделать надрезы под углом. Я склеил и прибил два из них вместе, как показано на рисунке. Я сделал два таких, по одному для каждого переднего угла капюшона.

Когда оба уголка высохли, я настроил торцовочную пилу на сложный пропил на 17 и 16 градусов. Я сделал разрез на обоих концах так, чтобы длина детали составила 24 дюйма. Сложные разрезы под углом могут быть немного сложными, поэтому вот удобный калькулятор.

После того, как угловые части были вырезаны, я приклеил их к основанию, как показано на рисунке ниже.

Затем я измерил и отрезал детали заднего края под углом 17 градусов. Потом приклеил и прибил к основанию.

Теперь, когда у меня были все уголки и края на своих местах, пришло время начать заполнять переднюю и боковые части кусками сосны 1 × 6. Я начал с измерения расстояния между двумя передними углами в верхней части основания, а затем от основания переднего угла до заднего края. Это дало мне мою длину. Я обрезал концы передних частей под углом 17 градусов, а один конец боковых частей — под углом 16 градусов.Я приклеил и прибил кусочки с обратной стороны. Так оставалось меньше дырок от гвоздей.

Я повторял это до тех пор, пока передняя и боковые стороны не были заполнены, соответственно уменьшая ширину каждой доски по мере продвижения вверх по капоту. Для последних трех верхних частей я использовал сосну 1 × 8, чтобы она находилась над угловыми и краевыми частями. На этом завершена нижняя часть капюшона.

Строим верхнюю часть вытяжки

Я сконструировал верхнюю часть капюшона, очень похожую на нижнюю без учета углов.Я начал с базы. Я использовал сосну размером 1 х 3 и сделал надрезы под углом 45 градусов по углам. Там, где части встречались, я нанес немного столярного клея и сколотил их вместе.

Затем я приклеил и прибил гвоздями первый ряд досок 1 × 6 для лицевой и боковой стороны. Это дало мне возможность прибить угловые детали.

Для углов и задних кромок я использовал тот же метод, что и для нижней части капюшона, только я использовал прямые разрезы вместо митров.После того, как они высохли, я приклеил и прибил их, как показано на рисунке ниже.

Затем я продолжил сосновые доски 1 × 6 до самого верха, но на последних частях я использовал вместо них 1 × 3, поскольку 1 × 6 было бы слишком высоким.

Затем, чтобы закрыть верхнюю часть капюшона, я повторил те же действия, что и для основания верха, приклеил и прибил его на место.

После того, как вы построили капюшон, вам нужно заполнить отверстия, отшлифовать, а затем протереть.Я не рассказывал об этом в этом посте, но дайте мне знать, если вам нужна вторая часть. Если это так, я рассмотрю это и процесс установки.

Построение этого из двух частей значительно упростило установку. После того, как я установил нижнюю часть, я просто поставил верхнюю часть, и все! Вот иллюстрация вытяжки полного диапазона и еще несколько ее фотографий, установленных на нашей кухне.

Как сделать самодельный вентилятор вытяжки {для вставки Broan}

В этом уроке «Сделай сам» я покажу вам, как создать свой собственный вентилятор вытяжки!

Что ж, еще один интересный домашний проект (почти) завершен в нашем продолжающемся ремонте кухни, который вот-вот станет сагой.Мы построили и установили наш вытяжной вентилятор DIY Range с нашей вставкой Broan с сайта build.com.

После этого я вздыхаю или вздыхаю с облегчением. На самом деле это было намного проще, чем я думал, но мы так долго ходили взад и вперед, пытаясь решить, какой именно дизайн нам нужен, что я рад, что наконец принял решение и продолжил. !

И сегодня у меня для вас очень длинное и подробное руководство на тот случай, если вы когда-нибудь решите, что хотите взяться за такой проект DIY. Теперь, когда он закончен (не считая покраски), я бы сказал, что усилия стоили того.

Материалы:

Для сборки этого вентилятора с деревянным колпаком нужен доступ к некоторым инструментам. Мы использовали настольную пилу, пистолет для ногтей и дрель. Материалами были фанера 3/4 дюйма, фанера 1/2 дюйма, МДФ 1/4 дюйма, а также угловые профили из МДФ и плоские профили для отделки. Мы также использовали столярный клей, зажимы, линейку и карандаш, чтобы разметить места для прибивания гвоздей во время сборки….

Конечно, самой важной частью этого DIY была вставка для вытяжки Broan PM390 Custom, которую мы заказали при сборке.com. У этого устройства есть много замечательных функций, а также возможность рециркуляции, но у нас было установлено несколько новых воздуховодов, чтобы мы могли выпускать наши наружу.

Процесс:

Хорошо, я хочу сделать это как можно более простым для понимания.

Имейте в виду, что я всего лишь «обучающийся» плотник / строитель. Мне очень помогли в выполнении этого проекта — мой папа действительно был мозгом операции. Он мастер по дереву и раньше строил целые кухни с нуля.Но я работал вместе с ним над процессом и многому научился!

Я надеюсь, что, поделившись этим проектом, я смогу помочь другим, более «начинающим» плотникам получить хорошее представление о том, как выполнить такой строительный проект, как этот.

Как сделать крышку вентилятора вытяжки

Основная идея заключалась в том, что мы построили каркас для установки вытяжного вентилятора Broan из (в основном) 3/4 ″ фанеры. Затем мы повесили каркас на стену, установили вставку Broan и облицовали каркас МДФ 1/4 дюйма, а затем лепкой.

Последним шагом будет покраска, но у меня есть кое-что особенное для этого, и я расскажу об этом в другой публикации.

Просто чтобы вы могли получить наглядное изображение того, над чем мы работали, пока я показываю вам обучающие изображения, вот как выглядела деревянная рама, когда мы закончили ее строительство… Для простоты я собираюсь пронумеровать штук и объясните их вам: 1 — это боковые части. Мы вырезаем два из них из фанеры 1/2 дюйма. Вы также можете использовать фанеру 3/4 дюйма, которую мы использовали для остальной части рамы, и соответствующим образом скорректировать размеры.

2 — это базовая деталь. Это та часть, в которой находится настоящая вставка Broan (см. Вырезанную часть в центре — мы вырезали ее в соответствии с размерами, указанными в инструкциях, прилагаемых к нашей вставке для вытяжного вентилятора. Сначала прочтите инструкции и предупреждения по безопасности на вставке

3 — эти детали я назвал рамочными. Мы использовали их в качестве конструкции и опоры — задние использовали, чтобы повесить готовый каркас на стену. Передние использовались для прикрепления облицовки из МДФ после того, как рама была прикреплена к стене и был установлен вытяжной вентилятор.

4 — это изделие я назвал «маской». Это прямая деталь высотой 6 дюймов, после которой вентилятор вытяжки наклоняется вверх и назад под углом. Я пометил готовый вентилятор здесь: Хорошо, вот как мы вырезаем дерево для рамы: Если это не имеет смысла и вы запутались, прокомментируйте этот пост или напишите мне по электронной почте на krista@thehappyhousie. com, и я постараюсь ответить на любые ваши вопросы.

Перейдем к собственно сборке…

Мы начали с нанесения столярного клея на фрезерованную часть вдоль боковых частей (по одной).Затем мы вставили базовую деталь в фрезерованную часть, наметили линию для базовой части вдоль внешней стороны стороны, используя прямой край и карандаш, и прибили к базовой части через сторону боковой части по отмеченной линии. …

Когда базовая деталь была приклеена и прибита к обеим боковым частям, пришло время прикрепить 4 части рамы спереди и сзади. Мы использовали столярный клей, а затем гвозди, чтобы прикрепить их…

Мы использовали большой зажим, чтобы удерживать его на месте, пока мы склеивали и прибивали гвозди… следя за тем, чтобы все было на одном уровне, прежде чем склеивать все вместе.После того, как были прикреплены 4 части рамки, пришло время прикрепить лицевую часть шириной 6 дюймов. Здесь вы видите, что мы продолжили отмечать карандашом места, где нужно прибивать, чтобы не пропустить фанеру, в которую прибивали… И деревянный каркас вытяжки готов!

Затем мы вырезали детали из МДФ 1/4 дюйма, чтобы они смотрели на внешнюю часть рамы и придали ей гладкую поверхность, которую можно было нарисовать . .. Мы обрисовали стороны шкафа вытяжного вентилятора на МДФ, а затем вырезали их на настольной пиле. .Также мы измерили и отрезали части для 6-дюймовой грани, а затем для угловой грани на передней части устройства. Мы прикрепили МДФ по бокам и 6-дюймовую лицевую часть с помощью пистолета для гвоздей, но, очевидно, нам пришлось подождать, чтобы прикрепить лицевую часть из МДФ, пока мы не повесили раму на стену и не установили вставку Броана.

Хорошо… он построен.

Пришло время повесить этого ребенка… Мы предварительно просверлили отверстия в задней части рамы, где собирались прикрепить ее к стене (с помощью очень длинных шурупов)… Мы держали ее на стене.Я тоже помогал держать его, но сначала сделал быстрый снимок … Мы убедились, что он прямой и ровный … И прикрутили его к шпилькам через отверстия, которые мы предварительно просверлили в деталях задней рамы …

Затем мы подготовили вставку вентилятора вытяжки… Разумеется, ознакомившись с инструкциями производителя… И прикрепили ее к деревянной раме, которую мы построили в соответствии с инструкциями… Все на месте! Теперь, поскольку мы не собираемся создавать слегка резкий индустриальный вид металлической вставки, пришло время закончить его, накрыв нашу раму кусочками МДФ 1/4 дюйма, которые мы измерили и обрезали по размеру . .. Лицевая сторона размером 6 дюймов была уже закрыта, поэтому нам оставалось только прибить большую переднюю часть.Потом обрамили угловыми молдингами…

А потом молдинги спереди…

Почти готово!

Нам просто нужна краска! Мы также планируем добавить еще немного лепнины по бокам (после того, как будет завершена укладка плитки по бокам вентилятора), а также добавим несколько красивых выступов под ним. Но очень здорово иметь работающего вентилятора после того, как не было его с августа прошлого года!

Зайдите сюда, чтобы прочитать о добавлении кронштейнов и завершении этого

Вот как выглядит вставка Broan снизу (мы будем красить и фанеру, которая закрывает ее)… И у нее даже есть отличные маленькие огоньки! Так что, я должен сказать, это довольно увлекательно — сделать еще один функциональный предмет на нашей кухне.

Далее: плитка. Затем доделать кронштейны / молдинг / покрасить вентилятор капота. Покраска оконной рамы. Установка светильников. Обшивка потолка (на этом я до сих пор скрещиваю пальцы). Обшивка полуострова. Установка накидки и молдинга на шкафы. И добавление открытых стеллажей.

Почти готово ?! ААА !! Звучит как длинный список… Пожелайте мне удачи.

Думаю, мне нужно кофе … или, может быть, мне стоит перейти на Матча. Это может занять некоторое время.

Как сделать индивидуальную вытяжку менее чем за 50 долларов

Pinterest
Facebook
Twitter

Когда я думаю о строительном классе, в первую очередь я думаю о кухне. Кухни, как правило, занимают первое место в списке «что я хочу изменить в своем доме» больше, чем любая другая часть дома. А с чего начать, чтобы превратить свою кухню из строительной в красивую (раз уж это наше дело)? Со шкафами! Все начинается с рисования (обычно), но есть много отличных вариантов помимо рисования.Сегодня наша гостья показывает, как она обновила свои шкафы вытяжкой, сделанной на заказ (менее чем за 50 долларов!):

Прокрутите вниз, чтобы увидеть потрясающее руководство Джилл, и ознакомьтесь с этими другими отличными способами показать своим кухонным шкафам любовь к самоделкам:

Добавьте молдинг в виде короны в шкафы (окрашенные или деревянные) | Ремоделоголик

Шкаф со стеклянным фасадом | Ножницы и шпатели, представленные на Remodelaholic

Стойка для тарелок на заказ | Кабина с синей крышей представлена на Remodelaholic

Заменить шкафы на открытые стеллажи | Low Country Living, представленная на Remodelaholic

Как создать индивидуальную вытяжку

, автор — Джилл из The Rozy Home

Всем привет! Я Джилл из The Rozy Home, и последние несколько месяцев я вела блог о его модернизации. Я большой поклонник «Ремоделоголика» и последние несколько лет черпаю вдохновение из Кассити и его банды. Каково же было мое удивление, когда они попросили меня сделать гостевой пост о моей вытяжке Custom Range за 50 долларов!

Мы купили наш дом в 2010 году, через два месяца после рождения сына, и с тех пор я работаю без перерыва, чтобы сделать наш дом нашим домом. Когда мы в первый раз вошли в наш дом, я посмотрела на мужа и сказала «нет». Но потом случилось нечто чудесное. Мы вышли на верхнюю палубу и увидели вид.О, вид! Я часто называю это нашим маленьким кусочком рая посреди холмистой местности Техаса. Я потратил минуту, прошелся по дому и решил, что могу сделать это место красивым. У него была хорошая планировка, комнаты большие и у него был огромный потенциал.

Одним из первых проектов, над которыми мы работали, была кухня. Когда мы его купили, он выглядел примерно так.

Кухня из объявления о продаже недвижимости.

Комбинированная печь / плита

Первое, что я сделал, это покрасил шкафы и убрал эту ужасную микроволновку с плиты. Почему я убрал микроволновку? Хотя я знаю, что нет никаких доказательств того, что это проблема, мне просто не нравится, когда рядом с моей головой гудит микроволновка, пока я готовлю. Моим решением было просто снять его и заменить вентиляционным отверстием.

Один из вопросов / комментариев, который я слышу чаще всего: «Что с этим было не так?» или «Это выглядело хорошо, как было» Вот в чем дело — выглядело отлично . Ничего особенного — всего штраф .Поскольку наша кухня переходит в жилую зону, я смотрю на нее — много! Я хотел больше индивидуальности. О, и я уже упоминал, что купленное мной вентиляционное отверстие идеально вписывается в шкафы? Настолько идеальный, что я не мог включить его в розетку. Последние два года у меня не было вентиляции и света.

Полезный совет: заказывая вентиляционное отверстие для использования в этом проекте, убедитесь, что вы заказываете на несколько дюймов меньше (ширина и глубина), чем шкафы . Похоже на здравый смысл, правда? Но когда вы новичок в ремоделировании / сделай сам, вещи, в которых должен быть здравый смысл, не всегда так черно-белые.

Также небольшая заметка о самой вентиляции (потому что я получил массу вопросов по этой части): вы можете использовать внешний вентиляционный блок для этого проекта. Выбранная мною вентиляция была рециркуляционной, потому что так устроен мой дом. У меня были расценки на установку наружной системы вентиляции, но она стоила более 1000 долларов (сторона нашего дома была каменной, поэтому потребовался бы специалист по камню в дополнение к сантехнике / электрике). Поскольку это руководство предназначено для вытяжки, используемая вентиляция не имеет значения (рециркуляционная или наружная вентиляция).

Создание вытяжки:

Для вашего удобства этот пост содержит партнерские ссылки, которые позволяют нам и дальше бесплатно предоставлять вам множество идей для украшения и поделок. Подробнее здесь .

Материалы:

1 Панель из березовой фанеры 4X8
1 X 2 X 8 опорных плат
Доска сосновая 1 x 3 X 8 (для верхней стороны)
1 X 4 X 8 сосновых досок (для нижней стороны)
2 8-футовые части решетки: 7 долларов.28
Жидкий гвоздь: 2,52 доллара
Детали отделки: 8,52 долл. США

Проект:

Сначала снимите дверцы шкафа и снимите нижнюю часть шкафа. Еще выбил переднюю опору. Теперь вам может быть интересно, почему бы мне просто не снять центральный шкаф. Я не мог. Боковые и средние шкафы — одно целое — облом! Если вам посчастливилось иметь отдельный центральный шкаф, все, что вам нужно сделать, это удалить эту секцию.

Я уверен, вы заметили, что я не передвигал плиту (или даже чайник). В прошлом году мой муж сломал варочную панель, так что у нее только одна работающая горелка. Пожалуйста, пожалуйста, переместите или хотя бы накройте свою плиту перед тем, как приступить к этому проекту.

После демонстрации и очистки решите, насколько далеко вы хотите, чтобы вытяжка выступала наружу. Я поиграл с несколькими длинами, прежде чем выбрать 16 дюймов. Затем установите две боковые опоры, выровняйте их и прикрепите к соседним шкафам с помощью пистолета для ногтей.

Добавьте переднюю и заднюю опоры.

Помните, я сказал, что вентиляционное отверстие идеально подходит? Ну из-за этого мне пришлось прикрепить дефлекторы сбоку от опор. Поскольку все вы будете покупать вентиляционное отверстие, размер которого меньше предусмотренного места, я бы рекомендовал сделать следующее:

Измерьте ширину ваших шкафов спереди и сзади (они должны быть одинаковыми, но иногда они могут отличаться на 1/2 дюйма или около того).

Отрежьте две опорные балки до этой ширины.

Затем отрежьте две опорные балки до общей длины, которую вы выбрали для вытяжки (для меня она составляла 16 дюймов).

Соедините опоры вместе, создав коробчатую раму. Делайте это вне шкафа (в своей мастерской).

Затем отрежьте кусок фанеры толщиной 3/4 дюйма до общей ширины и длины готовой рамы коробки. Установите вентиляционное отверстие поверх фанеры и нарисуйте контур. Вырежьте очерченный участок.Прикрепите фанеру к нижней части рамы коробки.

Прикрепите раму коробки к шкафу.

Теперь мы все на одной странице!

Прикрепите вентиляционное отверстие к опорам.

Установите вентиляционное отверстие (т. Е. Заглушите его, при необходимости прикрепите наружное вентиляционное отверстие и т. Д.).

Затем добавьте переднюю грань к нижней опоре. Он должен быть примерно на 1/2 дюйма длиннее опоры и должен быть скошен под углом 45 градусов с обоих концов.

Затем измерьте количество обнаженных опор на стороне и вырежьте лицевую часть для каждой стороны (снова со скошенными краями).

Прикрепите более тонкую лицевую сторону к верхней части каркаса шкафа (верхняя лицевая сторона имеет ту же длину, что и нижняя лицевая сторона, и также должна быть скошена на концах).

В зависимости от того, насколько далеко выступает передняя часть верхней грани, вам также необходимо будет обрезать боковые панели передней части верхней части.

Измерьте длину между верхней и нижней лицевыми панелями и отрежьте три опорных балки до этого размера. Прикрепите их к задней части лицевых фасадов (я скошил концы досок так, чтобы они прикреплялись сразу за лицевыми фасадами).

После добавления опор измерили открытую площадь от внешней стороны левой опоры до внешней стороны правой опоры и от передней поверхности до низа.

Используя эти размеры, вырежьте квадрат из фанеры.

Прикрепите фанеру к опорам с помощью пистолета для ногтей.

Поскольку капот наклонен, фанера должна располагаться сразу за верхней и нижней лицевыми поверхностями.

Далее определяем угол наклона боковин.За неимением лучшего варианта я свернул кусок картона и вырезал его по размеру.

Используя изящный картонный шаблон, нарисуйте узор на куске фанеры и вырежьте. Прикрепите к опорам с помощью пистолета для ногтей.

Мои были несовершенными, но в этом и не было необходимости (решетка и герметик закроют края).

После прикрепления боковин отшлифуйте всю вытяжку.

Затем вырежьте два куска решетки на ширину центральной части фанеры (убедитесь, что они скошены по краям).

Измерьте длину между верхней и нижней частью решетки и отрежьте 5 частей решетки до этой длины. Присоедините к передней части фанеры одинаковыми сегментами. Убедитесь, что у вас есть решетка на каждом краю — это поможет «замаскировать» несовершенные боковые части.

Если вы хотите украсить его, добавьте обрезку на верхнюю и нижнюю фасады. Я взял немного отделки из гаража. Не стесняйтесь проявить творческий подход и сделать это по-своему.

После уплотнения и заполнения лунок отшлифуйте, загрунтуйте и покрасьте.Тогда сядьте поудобнее и полюбуйтесь своей ручной работой!

Вот и все! Четыре часа и 50 долларов спустя моя кухня приобрела много индивидуальности.

Для экономных домашних мастеров, вот как снизилась стоимость.

Панель из березовой фанеры: 10,67 долл. США
1 X 2 X 8 опорных плат: 2,61 доллара США
Сосновая доска 1 x 3 X 8 (для верхней стороны): 5 долларов США.43
1 X 4 X 8 сосновых досок (для нижней поверхности): 8,64 доллара США
2 части 8-футовой решетки: 7,28 доллара США
Жидкий гвоздь: 2,52 доллара
Детали отделки: 8,52 долл. США
Итого: 45,67 $!

Примечание: это не включает молдинг короны. Я все равно заменял все это в своих шкафах, так что он у меня уже был под рукой.

Джилл, мне это нравится! Какое отличное обновление для таких небольших вложений, как времени, так и денег.Я люблю кухни с индивидуальностью!

Посетите Джилл в The Rozy Home и посмотрите, чем она занимается у себя дома!

ОБНОВЛЕНИЕ: Джилл покрасила свою вытяжку, чтобы она выглядела как великолепные металлические вытяжки в стиле фермерского дома. Такой классный! Ознакомьтесь с подробностями здесь.

Pinterest
Facebook
Twitter

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. Пожалуйста, смотрите наше полное раскрытие здесь.

Опубликовано: 23 декабря 2013 г. В рубриках: Гостевые блоггеры, Как, Кухня, Учебники с метками: Кухня

О Кассе

Кэссити вместе со своим мужем Джастином, чтобы поделиться своей любовью к сбивание стен вместе. С тех пор Remodelaholic стал отличным сообществом и ресурсом для всех, кто хочет знать, как сделать свой дом строительного уровня КРАСИВОЙ при ограниченном бюджете!
Крышка вытяжки DIY
Привет, милые друзья! Мы продолжаем обновлять кухню, и сегодня я вернулся, чтобы рассказать, как я придал нашей вытяжке индивидуальный вид примерно за 50 долларов. Я поделился парой идей о том, что мне понравилось в этом посте ЗДЕСЬ, но у них были разные вытяжки, чем у нас, поэтому мне пришлось придумать, как создать крышку вытяжки, которая будет работать с той, что у нас есть.
Во-первых, давайте вспомним, как он выглядел раньше:
Над ним были две маленькие дверцы шкафа, но это место для хранения было в основном занято вентиляционной трубой, оставляя очень мало полезного места для хранения.
И я не думаю, что мы его вообще упустим:
Как вы думаете?
Это было не так уж сложно, когда я понял, как это сделать.
Ненавижу, что голая стена и открытый шкаф отвлекают от фотографий, но вы можете себе представить, как это будет выглядеть, когда все будет готово. Я добавил несколько партнерских ссылок, чтобы вы могли найти продукты, которые мне нравятся.
Конечно, я делал фотографии каждого шага, чтобы поделиться с вами, чтобы вы могли создать такой образ, если у вас есть аналогичная вытяжка.
Во-первых, все кнопки для включения вентиляции и освещения находятся внизу, и к ним при этом легко получить доступ…
Как видите, я просто обшил существующее отверстие деревом.(Кто-нибудь очистите это отверстие!)
Вот необходимые материалы:
(2) 2 × 4 листа шлифованной фанеры толщиной 1/2 ″ (The Home Depot)
(1) 2 × 4 листа шлифованной фанеры толщиной 3/4 ″ (The Home Depot)
полоски тополя (я использовал (6). 25 x 2,5 x 36 штук) (The Home Depot)
циркулярная пила
торцовочная пила
Джиг-джиг Kreg Jr
Винты для фиксации Kreg
Сверло
Гвоздь
Шпаклевка для дерева / шпатель
Крафт-бумага коричневая
карандаш
дополнительная пара рук
1.Начните с подготовки вашего пространства. Я положил коричневую бумагу на прилавок под вытяжкой и заклеил нержавеющие части лентой FrogTape.
2. Чтобы создать крышку вытяжки, вам нужно сначала вырезать следующие основные детали:
3. Три части в центре — это передние панели, и я начал с тех, которые используют слой 1/2 дюйма.
Верх каждой панели прилегает к выступу верхней части проема шкафа. Я скошил нижние края до 30 •, чтобы они были на одном уровне с тонкой полосой, которая будет охватывать переднюю часть вытяжки.Причина, по которой я вырезал три панели, заключается в том, что моя торцовочная пила может резать только части длиной до 12 дюймов. Однако вместе они составляют точную ширину проема шкафа, которая также является точной шириной нашей вытяжки.
Швы будут закрыты кусками тополя, поэтому обрезайте их там, где вы знаете, что они будут.
Соединял их вместе обрезками тополя и винтиками:
Столярка для печенья была бы идеальной, если бы у вас была такая, а у меня ее нет.
4. Затем я вырезал узкий кусок поперек передней части вытяжки с помощью циркулярной пилы.
5. Чтобы определить, как вырезать треугольные боковые части , я попросил моего сына удерживать одну из передних панелей на месте, затем я прижал свой лист толщиной 3/4 дюйма вплотную к нему и заподлицо со шкафом. Провела карандашом по длинному краю. Затем я попросил его удержать на месте узкую переднюю часть и проследил оставшуюся часть пути. (Нас было только двое, поэтому, к сожалению, мне не удалось сфотографировать этот шаг.)
Я вырезал эти куски своей круговой пилой (отлично подходит для больших резов на более крупных кусках):
Как и моя торцовочная пила (идеально подходит для небольших пропилов на более мелких деталях):
6. Затем я использовал свой Kreg Jig Jr и дрель, чтобы просверлить три отверстия в карманах на каждой боковой детали:
Этот инструмент — причина, по которой я решил использовать 3/4 ″ слой для боковых частей. Этот удобный инструмент идеально подходит для крепления деталей под углом • 90 °.
7.Сначала я прикрепил эти детали к своему шкафу с помощью винтов Kreg Jig:
8. Затем я прикрепил кусок спереди между двумя боковыми частями своим гвоздем:
9. Далее была центральная панель. Мне помогали удерживать его на месте, пока я закреплял его с помощью пистолета для ногтей через боковые части:
Я начал добавлять первую полосу тополя сверху еще до того, как сделал это фото, но верх находится заподлицо с внешним краем верхней части проема шкафа.
10. Затем я добавил полоску тополя сверху, снизу и снизу, равную ширине нового покрытия. Я скрепил нижние стороны столярным клеем. Я смог прикрепить нижнюю переднюю часть с помощью пистолета для ногтей с обеих сторон, а затем закрепил ее спереди клеем для дерева…
11. Затем я добавил четыре полосы поперек передней части , закрепив их столярным клеем и гвоздем, где это возможно, и просто столярным клеем в тех местах, где металлическая вытяжка находилась прямо под ней:
Я планировал добавить еще одну полоску декоративной отделки вверху и внизу этой узкой передней части, но, как вы можете видеть, я уже довольно близко к дверце шкафа с левой стороны, поэтому на этом я сказал, что это сделано.
Я заполнил отверстия шпатлевкой для дерева и заделал рейки сверху и по всем внутренним краям. Я также заполнил нижнюю часть шпатлевкой для дерева и шпателем, чтобы не выглядеть фанеры. Вы можете видеть, где я начал, справа:
Я отшлифовал его, когда он высох, затем загрунтовал, покрасил и все! Вы можете увидеть, насколько гладким выглядел нижний край после хорошей шлифовки:
Похоже на цельный кусок дерева.
Мне нравится очарование, которое добавляет это новое дополнение к нашей кухне!
Даже если фартук еще не закончен… подвесные светильники еще не заменены… и две двери, ожидающие стеклянных панелей, все еще находятся в гараже.
Я использовал ту же краску и грунтовку на крышке вытяжки, что и на шкафах: грунтовка премиум-класса Kilz и Ultra Pure White от Behr с атласной отделкой прямо с полки. Я вырезал то же самое, используя кисть, и раскатал остальное с помощью 4-дюймового валика из пеноматериала, сделанного для шкафов, которые я купил у Lowes.
Если вы пропустили, как я обошел остров с бисером, вы можете посетить это ЗДЕСЬ.
Это еще один проект, близкий к завершению обновления кухни!
Я надеюсь, что в четверг смогу поделиться нашими новыми подвесными светильниками!
ОБНОВЛЕНИЕ: Да !! Установлены новые подвески, и теперь вы можете увидеть их ЗДЕСЬ! 🙂
ОБНОВЛЕНИЕ № 2: Вот наша новая крышка вытяжки на нашей законченной кухне:
XOXO,
Ничего не пропустите!
Если вам нравится то, что вы видите, есть несколько способов сделать это!
Электронная почта * Facebook * Pinterest * Twitter * Instagram
Вытяжка DIY | Вытяжки на заказ | Избранные проекты

Кухня — единственная комната в наших домах, где мы все собираемся. Это универсальная концепция, которая охватывает поколения и пересекает культуры. Мы любим еду — и, кажется, нам комфортнее всего в комнате, где готовят еду. Находиться в указанной комнате, когда из духовки готово что-то вкусненькое, — дополнительный бонус, но это уже другая история.
Что происходит, когда обычай — это норма?
Наша коллективная любовь к кухне стала проблемой для многих дизайнеров дома. Каждый хочет, чтобы его кухня была сделана по-своему. Не только все должно быть больше и лучше, но еще должно быть custom .Мебель на заказ? Что ж, это круто. Но у каждого в квартале есть кухня с нестандартными шкафами. Если вы действительно хотите сбить с ног клиентов, подарите вытяжку на заказ. Вытяжки, сделанные своими руками, становятся все более популярными в наши дни, но мы можем гарантировать, что вы еще не видели ничего подобного нашей. По крайней мере, не по нашим ценам.
Ваше творчество — ваш единственный предел
Если вы можете это мечтать, мы можем это построить. Ну, почти. Но мы действительно можем создать индивидуальные вытяжки практически любой формы, которую вы можете себе представить.У нас есть стандартные модели, из которых вы можете выбрать, или вы можете прислать нам САПР своей новой концепции, и мы сможем выяснить, как ее реализовать. Независимо от того, какой дизайн вы выберете, мы можем настроить ваш капюшон в соответствии с облицовкой вентиляционного колпака, так что даже ваш самый модный дизайн будет полностью функциональным.
Наша стандартная тосканская вытяжка — это просто основной изгиб, уходящий наружу от стены. Это отличный выбор для клиентов, которые ищут что-то утонченное, но уникальное. Еще один наш стандарт — очень популярная модель кривой колокола.Эта индивидуальная вытяжка имеет два разных типа изгибов. Если вы хотите установить одну из наших стандартных вытяжек в свой следующий проект кухни, просто сообщите нам. Мы отправим вам САПР, чтобы вы указали свои размеры. Как только вы отправите нам размеры, мы приступим к работе. Просто будьте готовы, потому что, как только мы начнем, ваша индивидуальная вытяжка будет доставлена на вашу рабочую площадку в течение двух недель.
Как выглядит готовая вытяжка?
Опять же, здесь вы в основном ограничены только своими творческими способностями.Мы создаем и поставляем «костяк» вытяжки, оставляя отделку и дизайн на ваше усмотрение. Поверьте, у нас есть отличные идеи, но ваша, скорее всего, лучше для вашего проекта. Вы можете закончить вытяжку гипсокартоном и покрасить и закончить это дело, и у вас все равно будет потрясающий индивидуальный дизайн, который поразит ваших клиентов. Или вы можете добавить отделку искусственной краской, декоративную отделку или элементы из дерева и металла. Не стесняйтесь проявить творческий подход, чтобы создать образ, который завершит ваш кухонный шедевр.
Крышка вытяжки DIY с ящиком для хранения
Всем привет! Итак, я должен признаться.С тех пор, как в ноябре прошлого года я завершил ремонт кухни, я застрял в большой колее . Объясняет, почему здесь так тихо и почему у меня было не так много новых проектов, которыми я мог бы поделиться. Это случается со мной время от времени, и хотя это никогда не бывает забавным местом, я обнаруживаю, что когда я все же начинаю возвращаться в игру, я выхожу с огромной мотивацией и готов взяться за свои самые большие проекты. Ааааи я рад признаться, что начинаю это чувствовать!
В прошлые выходные я вспомнил, что никогда не рассказывал об уроках сборки крышки вентиляционного колпака.Мы работали над этим в самый последний уик-энд конкурса One Room Challenge, поэтому я не стал красить внутреннюю часть шкафа, так как у меня было мало времени. Я продолжал вносить это в свой мысленный список «дел», но так и не дошел до него. Так как я знал, что некоторые внутренние изображения будут обязательными для этого урока, я выломал банку с краской, схватил валик и принялся за работу. Низко, и вот, я обнаружил, что на самом деле это было очень терапевтическим для меня и помогло мне начать чувствовать себя немного больше похожим на себя. (Это даже дало мне небольшой толчок, который я искал, чтобы начать переделку лестницы, которой я скоро с вами поделюсь!)
Ладно, хватит болтовни… давай поговорим об этой крышке вытяжки!
В течение многих лет я падала в обморок из-за симпатичных кастомных вытяжек.Когда я начал планировать переделку кухни, я знал, что установка настоящей кухни не входит в бюджет, так что подделка будет лучшим вариантом!
Используемые расходные материалы: (Для удобства могут быть предоставлены партнерские ссылки. Для получения дополнительной информации см. Мое полное раскрытие здесь .)
1. Заменить вытяжку
Для того, чтобы моя идея сработала, я понял, что старую вытяжку нужно убрать, потому что нам нужен был доступ к переключателям снизу, а не спереди.Наш существующий также был оригинальным с домом (он же почти 30-летний), поэтому нам определенно нужно было обновить!
Я не могу найти ссылку на ту, которую мы купили, но она очень похожа по стилю и цене на эту трансформируемую вытяжку NuTone Osmos от Home Depot.
Наш не выходит на улицу, поэтому установить его было довольно просто. Мы просто отключили питание, открутили старый и подключили новый.
2. Вырезать разделитель шкафа
Мы начали с того, что с помощью лобзика вырезали перегородку между шкафами.Это, конечно, совершенно необязательно, но мы хотели иметь одно хорошее открытое пространство для хранения, поэтому решили убрать его.
2. Измерьте стороны
При измерении сторон мы обнаружили, что рисование рисунка действительно помогает! Мы измерили три места:
От верха шкафа до низа вытяжки
От передней части шкафа до передней части вытяжки
Вытяжка сверху вниз
Затем мы использовали прямую кромку, чтобы нарисовать последнюю сторону.
3. Создайте шаблон для сторон
Мы нарисовали размеры на куске картона, чтобы создать тестовый шаблон.
Он идеально подошел, поэтому мы перенесли эти размеры на фанеру толщиной 3/4 дюйма и вырезали их на настольной пиле.
4. Прикрепите поперечную опору и стороны
Мы прикрепили каждую сторону к 1 × 2, который мы закрепили вдоль нижней части шкафов.
5. Установите переднюю часть
Затем мы измерили расстояние между двумя сторонами, чтобы получить размер передней части.Как только он был разрезан, мы прикрутили его к бокам. Мне не удалось сделать снимок, поэтому вам придется использовать свое воображение и изобразить уже прикрепленную переднюю часть!
6. Установите накладку
Для визуального интереса и чтобы скрыть стороны фанеры, я добавил немного обрезки.
Там, где стороны встречались с передней, я прикрепил небольшие кусочки угловой лепнины с помощью пистолета для ногтей.
И для нижней части я прибил кусочки 1×2, которые я скосил в углу.
7.Построить дверь
Мне совершенно не удалось сфотографировать постройку двери. К счастью, это было очень просто! После того, как мы отрезали кусок фанеры 3/4 дюйма до нужной ширины и длины, муженек пропустил его верх и низ через торцовочную пилу под углом так, чтобы он лежал заподлицо.
Хотел бы я дать вам лучший ответ о том, как он получил угол, но когда я спросил его, он сказал мне, что «он просто взглянул на это глазами». Я бы, наверное, согнул картон, чтобы найти угол, а затем перенести его на фанеру.
Я использовал столярный клей и пистолет для гвоздей, чтобы закрепить решетку на передней панели. Я установил нижнюю часть решетчатой планки на расстоянии примерно восьмой дюйма от фанеры, чтобы скрыть небольшой зазор внизу двери. Если вы внимательно посмотрите на картинку выше, вы, надеюсь, поймете, о чем я говорю.
Я заполнил отверстия и швы шпаклевкой и отшлифовал их, когда они высохнут. Затем я нанес на обе стороны слой грунтовки и покрасил, используя мой верный распылитель краски.Я использовал Benjamin Moore Advanced в Snowfall White, ту же краску, что и на шкафах. Мне нравится, насколько быстрым и легким был распылитель, в отличие от использования кисти, чтобы обойти всю обрезку. Не говоря уже о супер гладкой поверхности, которую она дала!
8.
Установите петлю .
Изначально я купил скрытые петли и планировал сделать так, чтобы дверь подходила к ним, но муженек посоветовал нам вместо этого просто использовать длинные петли. Его было оооочень проще установить, и он полностью скрыт от глаз, так как никто не будет смотреть на него сверху.
Вот как это оказалось!
Я чувствую, что это один из главных фокусов всего пространства.
Чуть не забыл упомянуть, что добавил много шпаклевки на открытую фанеру по бокам двери. Так они и сидели до прошедших выходных, когда я наконец их отшлифовал и покрасил.
Вот как это выглядит снизу.
Небольшой зазор между дверными створками едва заметен, и тот факт, что у нас все еще есть доступ к нашему хранилищу, делает его того стоит!
Мне нравится хранить все свои эфирные масла внутри вместе с дополнительными сервировочными мисками.В конце концов, я могу добавить какую-нибудь опору для крышки, чтобы она оставалась открытой, но пока я просто приношу табуретку в любое время, когда мне это нужно!
Честно говоря, я был очень близок к тому, чтобы окрасить его, но в конце концов я счастлив, что выбрал белый цвет, потому что мне нравится чистый и яркий вид, который он придает кухне.
Кроме того, я рад сообщить, что счистить с него жир с помощью волшебного ластика оказалось очень просто.
Я чувствую, что у меня нет практики писать учебники, поэтому я надеюсь, что это имело какой-то смысл! Я считаю, что у меня остался только один урок по переделке кухни — покраска шкафов.Я постараюсь очень скоро это для вас сделать!
Связывание до этих крутых вечеринок!
(Посещено 53,562 раза, сегодня 85 посещений)
Учебное пособие по изготовлению специальной вентиляционной крышки для вытяжки DIY
Вместо того, чтобы тратить впустую пространство, узнайте, как мы использовали существующие воздуховоды и шкаф над нашей плитой для создания индивидуальной крышки вытяжки для хранения вещей своими руками.
Учебное пособие по изготовлению индивидуальной вытяжки для самостоятельной работы
ПРИМЕЧАНИЕ. Вентилятор выводится наружу через воздуховоды. Он не дует в верхнюю часть вытяжки и не дует обратно на кухню. Это то, для чего он был разработан.
Сегодня я наконец делюсь последним ремонтом кухни! Я сделаю все возможное, чтобы подробно рассказать вам об этом процессе. Просто имейте в виду, что ваши размеры могут немного отличаться от наших, поэтому вам придется соответствующим образом отрегулировать.
Фото для вдохновения через Better Homes and Gardens
Мы получили много вопросов о вытяжке для хранения, сделанной своими руками! Я должен отдать должное Макку за фактор хранения — когда мы были на стадии проектирования кухни, я подарил ему эту прекрасную вдохновляющую фотографию высокого класса.У него не только было четкое представление о том, как он будет его строить, но он также увидел в нем функциональный потенциал, переработав существующий шкаф в качестве складского помещения.
Этот пост для вашего удобства содержит партнерские ссылки. Пожалуйста, смотрите мои раскрытия здесь для получения дополнительной информации.
Мы начали с поиска самого дешевого вентиляционного вентилятора из нержавеющей стали под шкафом, который мы смогли найти.
ДО:
У нас было несколько соображений — мы должны были убедиться, что он подходит к существующим воздуховодам , которые прикреплены к задней части нынешнего уродливого белого вентилятора.Новый вентилятор, который мы нашли, был сделан Броаном, и я выбрал его, потому что он имел кнопки внизу, а не спереди, поэтому он идеально подходил для нашей цели!
Мы следовали стандартным инструкциям по установке, и, к счастью, он идеально и легко вписался в с существующим воздуховодом (фотографии у меня не было, но это был простой вопрос — прикрепить его к существующему соединению). Далее мы приступили к работе по модификации шкафа.
Мак просто вырезал перегородку в середине шкафа своим многофункциональным инструментом.Он попытался сделать это как можно аккуратнее, но нам все равно пришлось использовать небольшой кусок дерева и шпатлевку, чтобы отремонтировать место, где была перегородка.
Далее измерил и отрезал фанеру по бокам. Он делает все это в уме, невероятно. Я из тех людей, которые наклеивают все на стикеры, когда я работаю над проектом — он без проблем запоминает числа и измерения.
Затем он установил боковые части, используя столярный клей, гвозди и шурупы.Винты использовались стратегически. Нам нужна была дополнительная поддержка, но мы могли использовать их только там, где, как мы знали, они в конечном итоге будут закрыты деталями отделки.
Центральные распорки были добавлены для поддержки фанерной панели. Панель закрывает верхнюю часть вентиляционного отверстия, , но оставлен достаточный зазор, чтобы направлять воздух вниз от вентилятора, чтобы помочь ему циркулировать.
Мы добавили элементы отделки из сосны, чтобы получить вид архитектурной детали на вдохновляющей фотографии.После этого я заполнил отверстия от гвоздей Drydex и отшлифовал. Затем мы покрасили его вместе с остальными шкафами, используя наш распылитель краски.
Последним шагом была дверь. Мак построил дверь из куска фанеры. Он обрамил ее, потому что мы знали, что нам придется разрезать дверь под углом на конце, чтобы она располагалась заподлицо с вытяжкой, поэтому он хотел использовать твердую древесину для красивой отделки края. Мы добавили центральную планку (сделанную из соснового лома) с помощью клея и гвоздя.
Mack рассчитал угол, сделав шаблон на основе реальной вытяжки. Убедившись, что шаблон сидит на одном уровне, он вырезал дверь под тем же углом.
Тогда пришло время для тестовой подгонки. Почти идеально!
На этом этапе я пришел для окончательной отделки и отшлифовал, пока он не стал идеально ровным, заполнил отверстия и т.д. распылитель, и мы снова прикрепили петли.
Потом все было готово, и мы переустановили дверь. Большинство посетителей шокированы наличием хранилища — хотя при внимательном рассмотрении можно увидеть щели вокруг крышки, но это не то, что сразу бросается в глаза.
No related posts.
