Как сделать навесной замок с секретом

Доброго времени суток, уважаемые читатели. Сегодня расскажем, как изготовить своими руками навесной замок с секретом — подойдет для гаража, калитки или сарая.

Из основных материалов для изготовления «хитрого» навесного замка нам потребуются:

U-образная дужка;
профильная труба;
кусок стального квадрата.

Помимо этого, потребуются вспомогательные детали: две гайки, шпилька, шайба и пружина.

Приступаем к работе. Кусок квадратного прутка отрезаем под углом, чтобы получился «язычок».

В торце заготовки, зажав ее в тисках, сверлим глухое отверстие и нарезаем в нем резьбу. Затем вкручиваем шпильку.

Советуем также прочитать: как из болгарки сделать мини гриндер для мастерской (простой способ).

Основные этапы работ

На следующем этапе в профильной трубе надо просверлить два отверстия под дужку замка. К торцу профиля привариваем заглушку, в которой сверлим отверстие.

Отступаем от края профтрубы примерно 2 см, и болгаркой делаем прорезь. Вставляем в прорезь шайбу, и обвариваем.

Обратите внимание: диаметр отверстия в шайбе должен соответствовать диаметру шпильки (то есть она должна свободно проходить через отверстие).

Изготовление ключа

К хитрому замку нужен такой же хитрый ключ, который мы будем делать из отрезка шпильки и двух гаек.

Накручиваем две гайки (или можно использовать одну удлиненную) на шпильку, и обвариваем. Потом смещаем спаренную гайку на конец шпильки и привариваем к ней.

Обтачиваем место сварки на шлифовальном станке или при помощи болгарки. К концу ключа нужно приварить гайку-барашек.

Сборка самодельного замка

Когда все детали готовы, можно приступать к сборке. на шпильку с «язычком» надеваем пружину.

Вставляем шпильку в профильную трубу. В просверленные отверстия вставляем дужку замка, и фиксируем ее «язычком».

Конец шпильки обрезаем так, чтобы он не выступал за пределы профтрубы. Чтобы открыть замок, вставляем ключ в отверстие в торце профиля, накручиваем его на шпильку, и тянем на себя.

Кстати, можно использовать шпильку и гайки с левой резьбой — для надежности.

Подробно о том, как сделать навесной замок с секретом, вы можете посмотреть в видеоролике ниже. Этой идеей с нами поделился автор YouTube канала New Ideas.

Mia moglie adora questo dispositivo! Come fare? Tutorial video!Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Замок навесной чертеж. Как сделать самодельный навесной замок

Гараж — это то сокровенное место, где каждый мужчина может проводить достаточно много времени. Но ко всему прочему, там хранится дорогостоящая вещь — автомобиль. Многие несколько копят средства, чтобы приобрести для себя годную машину. Поэтому на первом месте после покупки стоит надежная защита своего «сокровища». Вот почему на гараж нужно повесить надежный и прочный замок, который никому не удастся вскрыть или взломать. Среди множества покупных замков, существуют самодельные замки с секретом для гаража, которые отличаются надежностью и повышенной безопасностью.

В чем же преимущество самодельных замков? В том, что их сложнее вскрыть. Если злоумышленники уже знакомы со стандартными замками, которые множество покупают в магазинах, то преграда собственными руками с модификациями может остановить грабителей. Именно этому посвящена наша статья. Мы рассмотрим, некоторые секреты замков для гаража, их виды и особенности. А также мы узнаем, как сделать самодельный замок для гаража своими руками.

Эффективные секреты замка для безопасности гаража

Секрет в замке на то и секрет, чтобы никто не знал его устройство. Основная задача — сделать устройство замка сложным, но в то же время простым на первый взгляд, секрет не должен легко читаться при косвенных признаках. Здесь есть некоторая закономерность. Она заключается в том, что простота — залог успеха. Чем проще будет казаться замок, тем сложнее его будет взломать злоумышленнику и разобраться в принципе его работы.

Так как это самодельные замки для гаража, то их разнообразие довольно большое. Однако среди большого количества самых разных конструкций, есть несколько круп, которые можно отменить:

Обратите внимание! Чтобы ваш секретный замок оставался таковым и впредь, важно следить за тем, чтобы посторонние люде не видели, как вы открываете или закрываете ворота гаража. В противном случае принцип его работы и сама сущность работы будет утеряна. Хитрость не удастся.

Подобный недостаток имеют замки с секретом, которые работают на основе простой автомобильной сигнализации. Почему можно так сказать? Потому что любая сигнализация для машин имеет стандартное устройство и механизмы. Вот почему профессионалу нужно хотя бы разок взглянуть на брелок или коробку от сигналки, механизм и провода, для определения реализации секрета. Давайте подробно рассмотрим некоторые доступные схемы замков с секретом, после чего попробуем реализовать все это на практике.

Некоторые схемы замков с секретом

Для начала рассмотрим механические виды секрета для замка. Они сводятся к модернизации уже существующего замка. Вот что можно сделать, дабы защитить гараж от проникновения воров:

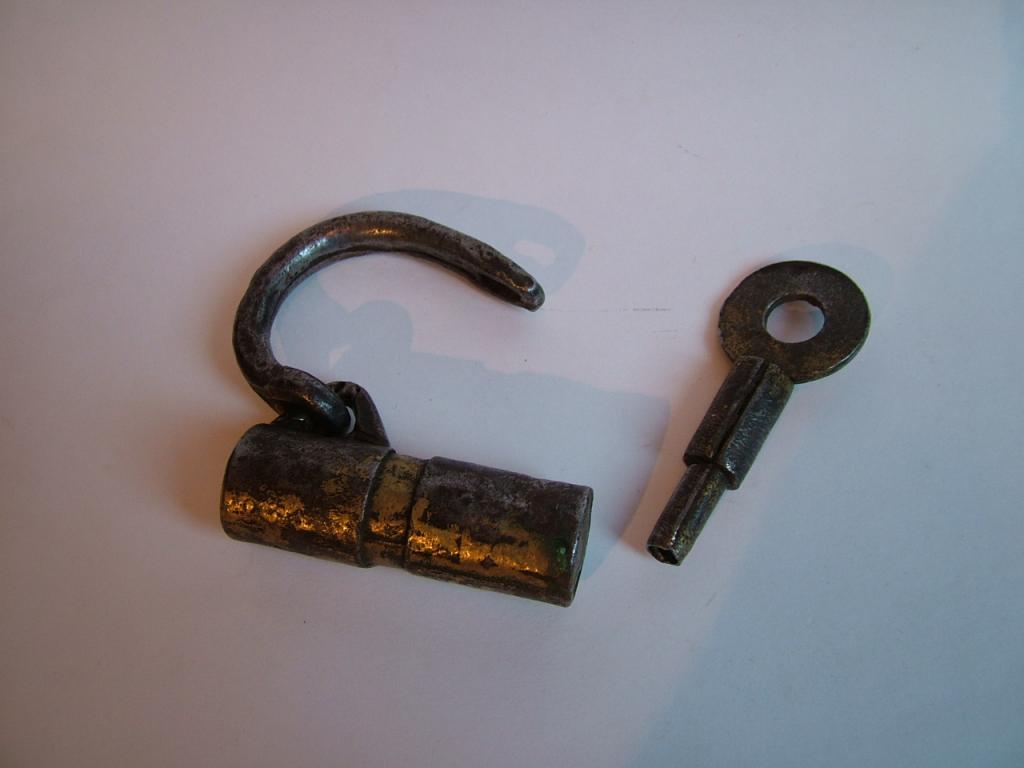

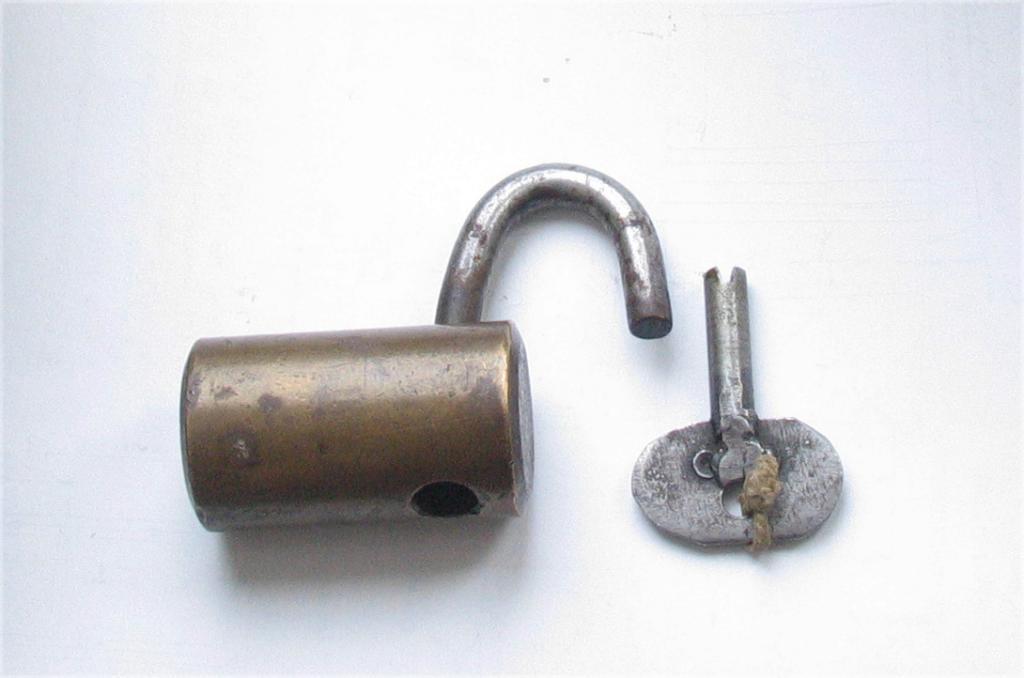

Простой винтовой замок с секретом

Сейчас можем рассмотреть самодельные винтовые замки для гаража. Они очень популярные ввиду того, что создание их несложное, и они довольно эффективны. Для того чтобы создать их, потребуется возможность использования станка. Тогда можно получить винтовой замок с секретом, который вы видите на фото ниже.

Его принцип работы и секрет заключается в том, что головка ключа имеет особую конфигурацию. Для создания более сложной системы замка винтового типа, нужно сделать две степени защиты и два ключа. Это сделает конструкцию еще надежней. Чтобы понять принцип работы этого изделия, предлагаем вам рассмотреть это видео:

Как видно, защита гаража очень надежная. Сейчас довольно большой популярности набирают реплики старинных механических замком с секретом. Секрет его функционирования сводится к очень сложной форме ключика. А это значит, что сделать для себя такую же форму рабочей поверхности, не имея оригинал, очень сложно. Однако вряд ли его рационально использовать для гаражных ворот.

Навесной замок с секретом

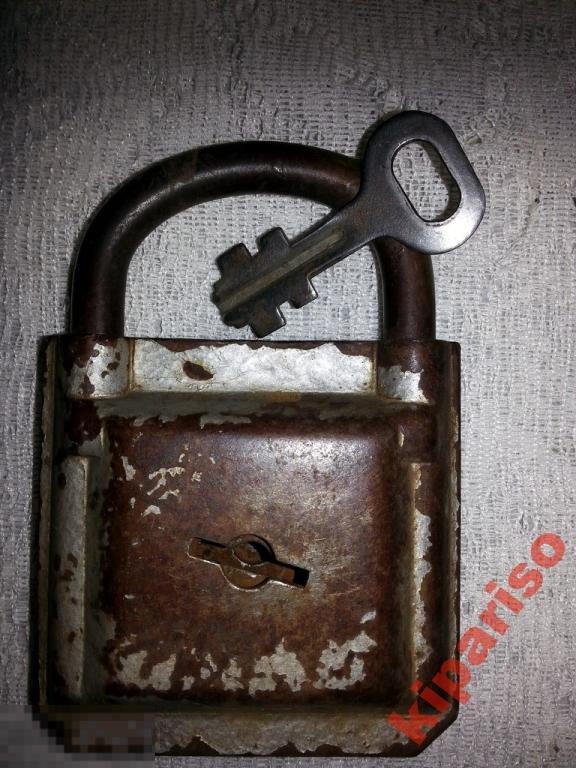

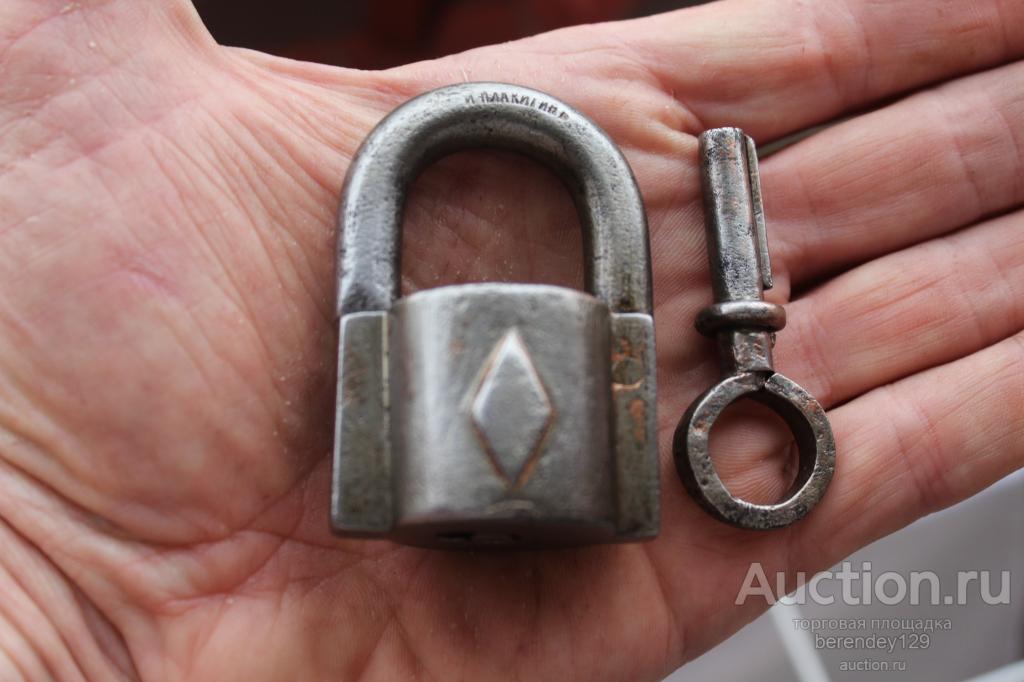

Если говорить о современных аналогах конструкции старинного замка, о котором речь шла выше, то это простые навесные конструкции для гаражей. Всем нам привычно видеть их. Ниже на фото есть чертежи подобных конструкций.

Корпус изделия имеет втулки со штифтами в количестве 2 шт. и стопорное кольцо. Они блокируют ход механизма. Схемная дужка может быть снята в том случае, когда вы смогли правильно выбрать положение штифта. Когда механизм поворачивается, паз на цилиндрической части штифта начинает совмещаться с соответствующим отверстием в корпусе. Тогда конец дужки сможет освободиться либо же заблокироваться. В случае когда на замке есть один штифт, то выбрать нужное положение на корпусе не так сложно.

Если же сделать два штифта, которые имеют свое индивидуальное расположение пазов, то подобрать нужное положение будет очень сложно и долго. К тому же закрывая гараж, вы можете легко провернуть штифт в любое положение, чтобы засекретить в каком состоянии замок можно открыть.

Пример создания замка с секретом своими руками

А теперь давайте рассмотрим, как можно сделать простой замок с секретом своими руками. Первый вариант будет заключаться в создании особого ключа и запорных конструкций. Для его создания нужно иметь навыки сварщика, чтобы выполнить ряд сварочных работ.

Сама конструкция очень проста. На ворота гаража одной половины с обратной стороны нужно наварить петли, в которых будет установлен запорный механизм в виде металлической пластины. На другую половину навариваются такие же петли, в которые будет входить запорные пластины. Важно разместить их на одном уровне, чтобы перемещение было беспрепятственным. В самой пластине делается отверстие, благодаря которому владелец сможет закрывать или открывать гараж. Весь секрет в ключе для такого замка. Он будет сделан из толстой проволоки, иметь особую форму и длину. Она позволит просовывать ключ в отверстие в воротах, после чего открывать или зарывать запорный механизм. Все отверстия делаются идентичными диаметру проволоки.

Суть в том, что таких пластин может быть несколько. А секрет сводится к тому, что на воротах нету никакого замка или конструкции, только отверстие. Злоумышленник никак не сможет подобрать ключ, понять, как отрыть ворота, ведь он не видит точного расстояния от отверстия к пластине. Ключ на 1 или 0,5 см больше/меньше не сможет открыть эту дверь. Чтобы понять, как наглядно все работает, вы можете посмотреть это: самодельные замки с секретом для гаража видео.

Совет! Чтобы злоумышленник вовсе не догадался, как вскрыть этот замок, можно замаскировать дырку, а рядом повесить обычный старый замок, который не работает. Это отвлечет его надолго, и он не сможет проникнуть внутрь никак.

Нужно понимать, какая цель замка с секретом: он должен сбить злоумышленника с толку. Именно в оригинальности и нестандартности и вся сила конструкции. Если с обычными запорами они научились справляться, то это что-то новое, неузнанное. Чем сильнее вы сможете модернизировать изделие, тем лучше.

Подведем итоги

Защита гаража — это основная задача для каждого автовладельца. И если стандартные покупные изделия воры научились обходить, самое время проявить фантазию и сделать свой хитрый и необычный замок с секретом. С ним точно можно быть уверенным, что никто не посягнет на ваше имущество. А благодаря наглядным видео вы можете сделать подобные конструкции своими руками.

Здравствуйте, мастер! Как можно сконструировать на даче хитрый замок внутренний, для гаража? Если несложно можно пару советов?

Роман, Москва.

Привет, Роман из Москвы!

Знаете, главное не перехитрить самого себя. Среди нашей шабашной среды ходит байка о том, как некий мужик в своем гараже подвесил кувалду, которая, если не знать об этом, при вскрытии должна угодить взломщику в лоб. Естественно, мужик однажды по пьяни забыл об этом, со всеми вытекающими.

Против лома нет приема, кроме как другого лома. Все можно вскрыть, другое дело, что на это порой надо много времени, а ворье не всегда этим временем располагает.

На своем сайте уже рассказывал о некоторых хитростях. Поэтому, возможно, несколько повторюсь.

Считаю наиболее эффективными несколько способов от взломщиков.

Первый. Когда за обычными гаражными воротами устанавливаются еще две воротные створки из арматуры (обычная решетка). И простой висячий замок. Но он навешивается не по внешней стороне, а изнутри. И прикрывается снаружи приваренной пластиной. То есть его увидеть невозможно, даже если вскрыты наружные ворота. И открывать приходится, просунув руки за пластины, на ощупь.

Мы такое делали и всегда хохотали, когда взломщики, вскрыв первые створки ворот, не знали, что делать дальше. Тем более, что через решетку уже были видны все гаражные вещи.

Но такое не всегда бывает по ряду причин осуществимо.

Второй вариант. Обычный реечный замок (с пластинчатым! а не круглым ключом).

А на одну воротную створку изнутри крепится лист резины толщиной около сантиметра (размером примерно 10/10 сантиметров). С помощью пары-тройки болтов. Смысл состоит в том, что порой, не вскрыв замок, нехорошие люди отгибают металл ворот и пытаются перепилить язычки замка ножовочным полотном. Полотно упирается в резину и не может пилить. В моем гараже однажды сбили наружный висячий замок, отогнули обшивку и начали пытаться пилить верхний язычок . Но потом плюнули и закончили.

Третий вариант. Когда наружный обычный висячий замок прикрывается приваренным коробом так, что он почти не виден. Этим достигается то, что сбить или спилить замок можно лишь после срезки короба. А это несколько затруднительно при отсутствии доступа к источникам электрического тока, даже при наличии болгарки.

Про системы видеонаблюдения не говорю, но у одного знакомого клиента на недоступной высоте был установлен муляж видеокамеры. Говорит, что помогает.

Кроме того можно использовать обычную рейку внутри гаража, типа задвижки, которая свободно перемещается внутри поддерживающих скоб и при одном положении она закрыта, при другом открыта. Для открывания используется ключ в виде штыря, на конце которого, на оси висит пластинка. Хозяин сначала тренируется на открытой двери и при необходимости подтачивает и подгоняет ключ для свободного открывания. Что достигается просовыванием ключа на определенную глубину в сделанное в металле двери (ворот) отверстие, до сделанной на ключе отметки.

Для такого замка характерно только наличие снаружи, ничего не говорящего для взломщика, отверстия.

Одному клиенту мы навесили изнутри гаража изготовленный по заказу закаленный болт с пятигранной головкой под ключ. Этот болт возможно было открутить только своим ключом и ничем иным. Вся трудность — в изготовлении такого болта. То есть через дверь пройти было можно, а ворота изнутри запирались на такой болт. Мелочь стащить было можно ворам, а весь автомобиль — нет.

Поскольку все эти описания могут не совсем быть поняты, но и рисовать кучу эскизов долго, то ограничусь изображением для наглядности лишь одного варианта реечного замка.

В качестве пояснения добавлю, что отверстие в одной из створок ворот около 10 миллиметров, сам стержень ключа около 8 миллиметров. Висячая пластинка свободно свисает на небольшой оси. При просовывании ключа и пластинка и стержень ключа составляют единую прямую линию. После того, как ключ вставлен до отметки на стержне, пластинка под собственным весом опускается и попадает в одну из прорезей на рейке. Если не с первого раза, то пошевелите ключом, обязательно попадет.

Чтобы рейка не вывалилась, она ходит в одну сторону до упора, а во вторую сторону до приваренной скобы. Всего приходится приваривать две скобы и один уголок-упор. После открывания реечного замка вторую половинку ворот открывают парой шпингалетов, которые расположены в верхней и нижней частях створки ворот. Но это уже элементарно.

Закрывание — аналогичным способом, при вытаскивании ключа пластинка сама приобретает нужное положение и свободно ключ вынимается.

Рейку смазывать жидким машинным маслом, иначе называемом веретенкой.

Во всей этой конструкции самая важная деталь — пластина, ее длина и есть главный секрет замка, а поскольку размер этот не виден снаружи, то угадать его практически невозможно.

Разумеется есть масса других вариантов. Но хватит и сказанного. Всего то не расскажешь.

Другие вопросы по теме гаражей.

Как сделать гаражные замки своими руками

Гаражные ворота представляют собой две створки, на одной из которых установлена калитка. Створки закрываются на засовы, задвижки, крюки и прочие фиксаторы изнутри. Вход в гараж осуществляется через калитку, следовательно, в нее и устанавливается запорное устройство.

В статье мы разберем их виды, отличительные особенности и способы установки.

Виды замков для ворот гаража и их характеристики

На сегодняшний день на рынке строительных материалов представлены следующие виды замков для гаража:

реечный;
врезной;
(цилиндрический и сувальдный).

Практически каждый из предложенных замков имеет как существенные плюсы, так и недочеты в процессе установки и использования.

Реечный замок

Является традиционной конструкцией, которая применялась большинством владельцев гаражей еще до появления усовершенствованных моделей. Для открытия калитки нужно засунуть ключ в скважину и, благодаря значительной силовой нагрузке, протолкнуть внутрь.

Единственное преимущество замков подобного типа – это прочность и долговечность. В остальном они достаточно неудобны в использовании, так как требуют много усилий при эксплуатации и достаточно просты для взломщиков, поэтому в полной мере безопасность гаражного объекта не обеспечат.

Навесной замок

Является старым добрым способом закрытия гаража. Устанавливается замок посредством приваривания к створке специальных петель. Такие системы считаются достаточно надежными и простыми в использовании, а также в состоянии обеспечить защиту от взлома.

Недостаток – устройство находится снаружи, поэтому злоумышленник может без труда сбить или спилить замок, а значит, говорить о стопроцентной безопасности гаража не приходится. На рынке представлены более качественные и дорогостоящие модели из закаленной стали, которые гарантируют большую степень устойчивости.

Врезной замок

Крепится в сердцевину калитки и отличается довольно трудоемкой процедурой установки. Как и предыдущие разновидности, даже этот тип замка не в состоянии гарантировать стопроцентную защиту от злоумышленников.

Накладной вариант

Устанавливается на внутренней части гаражных дверей и закрывается с помощью засова. При этом самые распространенные его типы:

Цилиндровая система надежно защищает от всякого рода отмычек, поскольку имеет кодовую систему. Однако при желании данную конструкцию можно спилить.
Сувальдное запорное устройство – это гарант защиты гаражного объекта и считается самым безопасным замком. Отличается наличием защитных броненакладок, несметным числом комбинаций ключа, большим размером и высокой прочностью, что нивелирует возможность спилить или взломать запор.

Конструируем самодельный замок

Есть несколько типовых разновидностей запорных устройств, которые можно сконструировать своими руками. К ним относятся:

вертушка;
шпингалет;
запор для распашных ворот;
замок с падающим ключом.

Простой запор, именуемый в народе «вертушка», часто используется для двустворчатых ворот гаражей и иных построек. Данную разновидность запора просто сконструировать своими руками. К достоинствам данного замка можно отнести прочность и простоту в эксплуатации.

Для работы понадобятся бруски из дерева толщиной примерно в 50 миллиметров и полосы из металла.

Способ работы «вертушки» необычайно прост – перекладина помещается по центру посредством сквозного болта. Она двигается вдоль брусков, которые выполнены в форме клина. В процессе закрытия створки упираются в дверной блок тесно друг к другу, вспомогательные засовы при этом не требуются. С улицы никаких деталей замка нет, поэтому его взлом не представляется возможным. Таким образом, снаружи гараж надежно защищен, а с внутренней стороны его легко открыть одним движением руки.

Частенько для запора устанавливается простой шпингалет. Установка его не требует много времени и усилий. Но есть один минус – створки не прилегают плотно друг к другу, так что между ними может оставаться небольшое пространство. В остальном же, данная конструкция хоть и простая, но довольно надежная в эксплуатации.

Шпингалетом называется металлический стержень с упором, двигающимся в специально оборудованной для этого конструкции. Шпингалет можно как купить, так и сварить собственными руками.

Одной из распространенных конструкций является простейший засов из металлической полоски, которая двигается в приваренную металлическую петлю. Данные петли устанавливаются по краям створок. Также на одной стороне ворот устанавливается язычок, который будет плотно помещаться во вторую петлю. Для того чтобы обеспечить системе надежность, важно предусмотреть стопор , который будет выполнять двойную функцию. Таким образом, шпингалет можно сделать за короткий срок, не прилагая особых усилий.

Запор для распашных ворот

Это сдвижные накладные устройства, которые привариваются к раме. Перед установкой важно определиться с местом и количеством замков. В случае, если ворота имеют две створки, данных конструкций понадобится две штуки по одной на каждую сторону.

На месте, где будет располагаться запор, делается отметина, а также отмечается место, где металлический прут будет входить в землю. Затем нужно нарезать два прута из металла одной длины, а к ним небольшие отрезки. Это делается для того, чтобы засов можно было легко двигать.

Важно предусмотреть при определении длины прута, что он должен не только удерживать ворота закрытыми, но и довольно глубоко входить в землю , что обеспечит надежность конструкции.

Для углублений можно использовать бур для сада подходящего размера. А на раме створок необходимо приварить несколько железных колец, в которые можно будет вставить запор. В качестве опоры для ручки засова можно также приварить крюк небольшого размера.

Замок с падающим ключом

Существует еще одна разновидность хитрого запорного устройства — так называемый замок с падающим ключом. Данная система отличается секретом – в барабане замка установлен поперечный штифт , который является существенным препятствием для отмычек взломщиков. Купить такой замок в специализированных магазинах невозможно, но есть масса самодельщиков, продающих плоды своего мастерства. Также можно попробовать сделать такое устройство самостоятельно.

Помимо установки штифта в замок, на ключе делается соответствующая прорезь . Это значит, что любой другой ключ, полностью идентичный с оригиналом, не сможет открыть дверь без такой прорези и упрется в препятствие.

Для начала нужно достать запирающий узел и вытолкать барабан из его корпуса. Далее, в барабане необходимо просверлить место для штифта перпендикулярно плоскости вставляемого ключа. Диаметр сверла должен составлять полтора-два миллиметра. После данных манипуляций в сквозное отверстие помещается стержень из стали либо латуни. Важно, чтобы он плотно входил в отверстие. Выступающие части стержня нужно спилить.

В итоге такой манипуляции в барабан сможет войти лишь ключ, имеющий продольную прорезь. Данный замок будет надежно противостоять как связкам обычных ключей, так и специальным отмычкам из проволоки либо другого материала.

При самодельной работе важно помнить, что барабан является достаточно хрупкой конструкцией, поэтому необдуманный удар не по стержню, а по боковой поверхности барабана способен вывести систему из строя. А сверлить удобнее всего, когда ключ уже в барабане, что позволит легко сделать нужную прорезь.

К тому же такой замок вводит в заблуждение взломщиков, ведь такое с виду неприметное и простенькое устройство сообщает злоумышленникам, что внутри нет ничего ценного, в отличие от дорогостоящих замков.

Монтаж замка на гаражные ворота

При установке обычных замков трудностей возникнуть не должно. Но более сложные механизмы предполагают тщательный подход и внимательность к проведению монтажных работ. При неправильной установке конструкции есть риск сделать замок неисправным и непригодным для дальнейшего использования.

Для работы необходимы следующие материалы:

пластинка из металла;
само запорное устройство;
уголок, выполненный из стали;
дрель;
винты;
аппарат для сварки.

Методика монтажа

Когда выбран тип замка и проверен серийный номер ключей, можно приступать к работе:

Пластина, которая является основой для последующей установки замка, внахлест приваривается к створкам. В случае, если замок навесной – необходимо приварить два крепежа на двух створках.
На установленной металлической пластине необходимо сделать отметки в тех местах, где будут находиться отверстия под крепежные винты для крепления замка. Отметины следует аккуратно просверлить.
Для навесной конструкции нужно купить подходящие крепления, куда будет продеваться дуга.
В дверях нужно вырезать места для ригелей и пазы для торцевого крепления. После установки самого замка проверяется точность и надежность крепления.
На внешней стороне металлического листа нужно оборудовать скважину под ключ, которая повторяет контуры профиля самого замка и вырезать ее.
Железный уголок позволит создать дополнительную опору ответной части, в которую войдут ригели.

Данная установка предполагает использование всех крепежных отверстий, что обеспечит безопасность запору и защиту гаража от воздействия злоумышленников. Важно помнить про то, что места крепления не должны быть заметны с улицы.

Видеосюжет о самодельном замке

На видео — обзор замка для гаража, который практически невозможно взломать:

Для воров ни замок с секретом, ни высокий забор не преграда. Однако иногда самодельные замки и для них могут стать большей проблемой, чем покупные заводские изделия. В давние времена в деревнях и даже в городах двери в дома не запирались. Но в наше время запирать приходится все и везде. Для охраны жилища, а порой и гаража, не то что замки, даже дорогостоящую сигнализацию устанавливают.

Казалось бы, в продаже есть сколько угодно всевозможных запирающих устройств, задвижек, засовов, замков со множеством секретов. Зачем же нужны самодельные замки? Во-первых, к таким замкам вряд ли можно подобрать ключи, ведь они изготовляются в единичном экземпляре, и чертежи к ним не найти ни в литературе, ни в интернете. Во-вторых, придумывание и изготовление запорных устройств собственными руками — занятие очень увлекательное для многих домашних умельцев.

Как сделать собственноручно? Как утверждают мастера, или ворот может сделать чуть ли не каждый. Ниже описан, по их мнению, самый удобный и надежный способ запирания двустворчатых ворот.

Преимущество такого запора-вертушки состоит в том, что ворота запираются только изнутри. На наружной поверхности нет никаких замочных скважин, а изнутри запор представляет собой металлическую перекладину, которая поворачивается на штыре. Эта щеколда поднимается и опускается в металлические пазы, прикрученные к обеим створкам гаражных ворот.

Такая вертушка закрывается и открывается без особых усилий. Главный ее недостаток в том, что в воротах должна быть дополнительная дверь. А вот ее уже придется запирать на замок. Если же гараж пристроен к жилой постройке и вход в него есть из дома, то такой запор — самая надежная и экономичная вещь.

Также с запиранием изнутри можно сделать при помощи изогнутых буквой «Г» штырей. Они вращаются в скобе, приваренной к каждому краю воротного полотна — сверху и снизу.

Для верхних запоров делается упор в виде небольшой горизонтальной металлической пластинки, чтобы штырь не падал вниз под собственным весом. Нижние штыри просто втыкаются в землю или в специально устроенные в полу гаража отверстия. Такие запоры для гаражных ворот вполне надежны и доступны в изготовлении.

Замки собственного изготовления

Своими руками можно делать не только засовы, но и гаражные замки. Например, описание и чертежи того, как смастерить или ворот, были опубликованы еще в 1998 году в № 6 журнала «САМ». До сих пор эта конструкция очень популярна среди владельцев гаражей. Ее усовершенствуют и даже делают «кодовой».

«Кодирование» навесного замка производят, делая засечки на ключе и регулируя количество полуоборотов для закрывания замка. Конечно, злоумышленник сможет подобрать кодовую длину и количество оборотов. Но эта операция займет слишком много времени. Вероятно, что он не захочет возиться с замком дольше пары минут.

Еще один вид самодельных замков, который достаточно часто используется для запирания гаражей, — это винтовой замок. Он запирает гаражные ворота при помощи винта, находящегося в трубке щеколды. Ключ к нему должен соответствовать шляпке болта. Проблема в том, что сам ключ очень габаритный, а подобрать его при помощи круглой латунной насадки очень легко.

Один умелец придумал сделать свободно вращающийся колпачок на винт. Он входит в сцепление с винтом лишь тогда, когда используется оригинальный ключ с Т-образными вырезами. Мастер делает такие винтовые замки с оригинальными ключами под заказ, зарабатывая на этом неплохие деньги. Самодельный электромеханический замок владельцы гаражей используют не столь часто. Хотя он надежнее всех описанных выше.

Принцип действия такого замка достаточно прост. Когда дверь, калитка или ворота закрываются, взводный ригель замка давит на пружину внутри него и язычок входит в паз двери — так называемую ответную часть замка. Это чисто механическое устройство. Электронная часть замка (в большинстве случаев это соленоид — катушка индуктивности) действует на ригель, замыкая или размыкая электрическую сеть.

Электромеханический замок обычно имеет электронный ключ в виде таблетки либо же управляется дистанционно с брелока. Чтобы сделать такой замок своими руками, используют обычный массивный сувальдный замок, из которого вынимают сувальды (пластины с фигурными вырезами под ключ), оставляя лишь ригели. К ним крепят направляющую пластину. В качестве электрического привода для такого замка используют приводы для автомобильных замков.

Такое устройство, как электромеханический замок, достаточно затратное. Еще один его минус — невозможность управлять им при отсутствии электричества в гараже. Для того чтобы обезопасить себя от невозможности открыть такой замок, для электропитания используют автосигнализацию, подключенную к аккумулятору автомобиля.

На двери не видно никаких замков или отверстий для ключей, а она не открывается, словно запертая изнутри. Ознакомившись с её секретом, можно сказать и так, поскольку по ту сторону двери действительно есть задвижка. Но запирается она… снаружи, хотя на первый взгляд непонятно — как.
Секрет же «прячется» в затерявшейся среди головок шурупов на поверхности двери шестигранной головки мебельного болта. Вставьте в неё шестигранный ключ-вороток и сделайте им пол-оборота — дверь тут же откроется.

Дело в том, что на другом конце болта по ту сторону двери смонтирована простая рейка-щеколда. При повороте головки болта щеколда повторяет его движение, запирая или освобождая дверь.

Изготовить такой потайной запор несложно, доступно каждому. На хвостовике мебельного болта с помощью надфиля или напильника выполняется плоская лыска, на которую и устанавливается стальная рейка-щеколда, имеющая прорезь под лыску болта.

Рис. 1. Потайной замок-щеколда в сборе

Рис. 2. Сборка секретной щеколды:
1—дверь; 2 — мебельный болт с лыской; 3—шайбы; 4 — гайка; 5—рейка-щеколда; 6—гайка

положение «закрыто»

Секретный запор собирается следующим образом. Сначала в двери просверливается сквозное отверстие под резьбовую часть тела болта, а затем сверлом потолще — углубление под его головку, чтобы она была утоплена в нём вровень с поверхностью двери. С противоположной стороны двери на болт надеваются две шайбы, которые поджимаются навинчиваемой гайкой настолько, чтобы утопилась головка болта. На лыску последнего надевается своей прорезью рейка-щеколда и туго затягивается второй гайкой. Вот и всё, потайной замок готов.

Вставляйте в головку болта шестигранный кпюч-вороток и поворачивайте его — вместе с болтом повернется и щеколда: дверь закрыта, а как — не видно!

Поделитесь статьей с друзьями:

Самодельные замки с секретом для гаража, делаем правильный выбор

Гараж – это здание для хранения автомобиля и защиты его от непогоды и угона. От воров его будут защищать крепкие ворота и надежный замок. Запирающих механизмов разработано много, но к типовому изделию легко найти отмычку. Создание самодельного замка для гаража своими руками лучше защитит авто от угона, чем любой покупной механизм. Для этого необходимы определенные знания в разных сферах.

Блок: 1/5 | Кол-во символов: 390
Источник: https://garazhyk.ru/obustrojstvo/samodelnyj-zamok-dlya-garazha

Штамповка или самоделка

Выбор изготовителя замка на гаражные ворота встает перед всеми владельцами гаражных построек, и он достаточно небольшой. Вы либо выбираете заводское изделие, либо создаете уникальный, подходящий именно под ваш гараж механизм.

Не секрет, что многие автолюбители скорее купят данное изделие в магазине. Однако если покупать замок для гаража штамповочного варианта, уверенности в том, что воры не смогут подобрать к нему подходящую отмычку, нет. Кроме того, частенько и качество таких засовов «хромает». Заводские затворные механизмы, имеющие соответствующее качество, гарантию, собранные в ручную, относят к изделиям достаточно высокой ценовой категории. Согласны ли вы платить такие средства?

Самодельный гаражный замок – гарантия того, что воры предпочтут не мучаться с разгадыванием конструкции и обойдут ваше гаражное помещение стороной. Если чертежи заводских изделий можно, при желании, найти в Интернете, то ручной вариант – уникален, и подобрать ключ к нему весьма проблематично.

Блок: 2/4 | Кол-во символов: 1010
Источник: https://vseogarage.ru/vorota/samodelnye-zamki-s-sekretom-dlya-garazha.html

Преимущества замков сделанных своими руками

Производители предлагают на выбор навесные, накладные и вставные замки с разной степенью защиты. Все они имеют один недостаток: шаблонное производство облегчает поиск универсальной отмычки.

Знание слабого места стандартных конструкций облегчает злоумышленникам задачу – становится легче обойти защиту. Действительно надежные замки стоят недешево, и не все готовы тратить такие средства.

К преимуществам самодельных конструкций относится:

Экономия средств. Не нужно тратиться на дорогостоящие механизмы. Качественный замок можно сделать из подручных средств, желательно иметь в наличии (или одолжить) специальную технику для усложнения конструкции.
Защита. Открыть ворота классической отмычкой не получится. Не к каждому самодельному механизму ее получится найти. Иногда затраченное злоумышленником время не окупает себя.
Комбинирование. Можно создать целую систему из запоров. Открыть гараж станет намного сложнее. Иногда устанавливают сразу обычный и самодельный замок. Если злоумышленник вскроет обычный, но ворота не откроются, то он оставит их, и не будет тратить время на разгадывание секретного механизма.

Блок: 2/5 | Кол-во символов: 1150
Источник: https://garazhyk.ru/obustrojstvo/samodelnyj-zamok-dlya-garazha

Эффективные секреты замка для безопасности гаража

Секрет в замке на то и секрет, чтобы никто не знал его устройство. Основная задача – сделать устройство замка сложным, но в то же время простым на первый взгляд, секрет не должен легко читаться при косвенных признаках. Здесь есть некоторая закономерность. Она заключается в том, что простота – залог успеха. Чем проще будет казаться замок, тем сложнее его будет взломать злоумышленнику и разобраться в принципе его работы.

Стандартные замковые конструкции, сделанные в промышленных условиях, которые модернизировали, переделали и добавили секретную часть. Обычно замок оборудуют еще одним секретом под ключ, при котором возможна взаимная блокировка движения ригелей. Что это дает? Получается, что для открытия гаража ты должен знать, какая последовательность открытия, каким ключом и в каком случае нужно открывать замок. Это знает только хозяин, поэтому проникнуть внутрь посторонний человек не сможет.
Существуют устройства, которые оборудованы электрической схемой и имеют сервомеханизм. В чем принцип их работы? Механизм будет срабатывать только при повороте ключа в гаражном замке или же открываться через брелковый пульт. Это напоминает аналог автомобильной сигнализации. Открытие такого замка довольно простой и не займет у владельца много времени. Электрические схемы самодельных замков для гаража на фото ниже.
Целиком самодельный и установленный замок навесной или внутренний. Он имеет нестандартный метод открытия, который чаще всего выполняется без наличия ключа. Только владелец может сделать это. Разновидностей таких конструкций очень много.

Блок: 2/7 | Кол-во символов: 2556
Источник: https://2proraba.com/other/samodelnye-zamki-dlya-garazha-s-sekretom.html

Главные условия сохранности

Запоры для гаража своими руками должны отвечать ряду требований:

механизм должен быть полностью скрытым со стороны улицы;
желательно использовать качественные материалы, лучше, если запор будет бронированным;
по возможности делайте комбинированные самодельные замки с секретом для гаража.

Соблюдая все рекомендации, вы по максимуму обеспечите сохранность своего имущества. Но перед тем как сделать самостоятельный вариант задвижки, изучите варианты конструкции механизмов.

Блок: 3/4 | Кол-во символов: 501
Источник: https://vseogarage. ru/vorota/samodelnye-zamki-s-sekretom-dlya-garazha.html

Вариант 1

На торце стержня делается прорезь, а конец ключа представляет собою продольный выступ, совпадающий с пазом; или наоборот. Самый простой в изготовлении замок с секретом винтового типа.

Недостаток – такой запор может лишь остудить пыл любителя поживиться чужим добром. Для профессионала он не препятствие – вскрывается обычной отверткой с плоским жалом или разновидностью пассатижей (утконосами), пинцетом.

Этот механизм можно усовершенствовать, изменив форму торцевой части стержня. Она делается квадратной или прямоугольной. Минус в том, что изготовить к нему ключ гораздо труднее.

Достоинство – открыть такой замок с секретом чрезвычайно сложно. Отмычкой может служить, например, стальная трубка, сплющенная по сторонам. Но не все так просто.

Трубку еще требуется подобрать по диаметру отверстия в корпусе.
Придется изрядно повозиться, чтобы придать рабочей части отмычки должную конфигурацию. Ведь если разглядеть «головку» стержня еще можно, то точно определить размеры ее граней визуально вряд ли получится.

Блок: 3/4 | Кол-во символов: 1025
Источник: https://BestDoor.guru/izgotovlenie/vintovoj-zamok.html

Технология изготовления замков собственноручно

Так как замок должен получиться уникальным, нет четкой инструкции, как его сделать. Можно рассмотреть принципы работы запорных механизмов и доработать их так, чтобы получилось было собрать все своими руками.

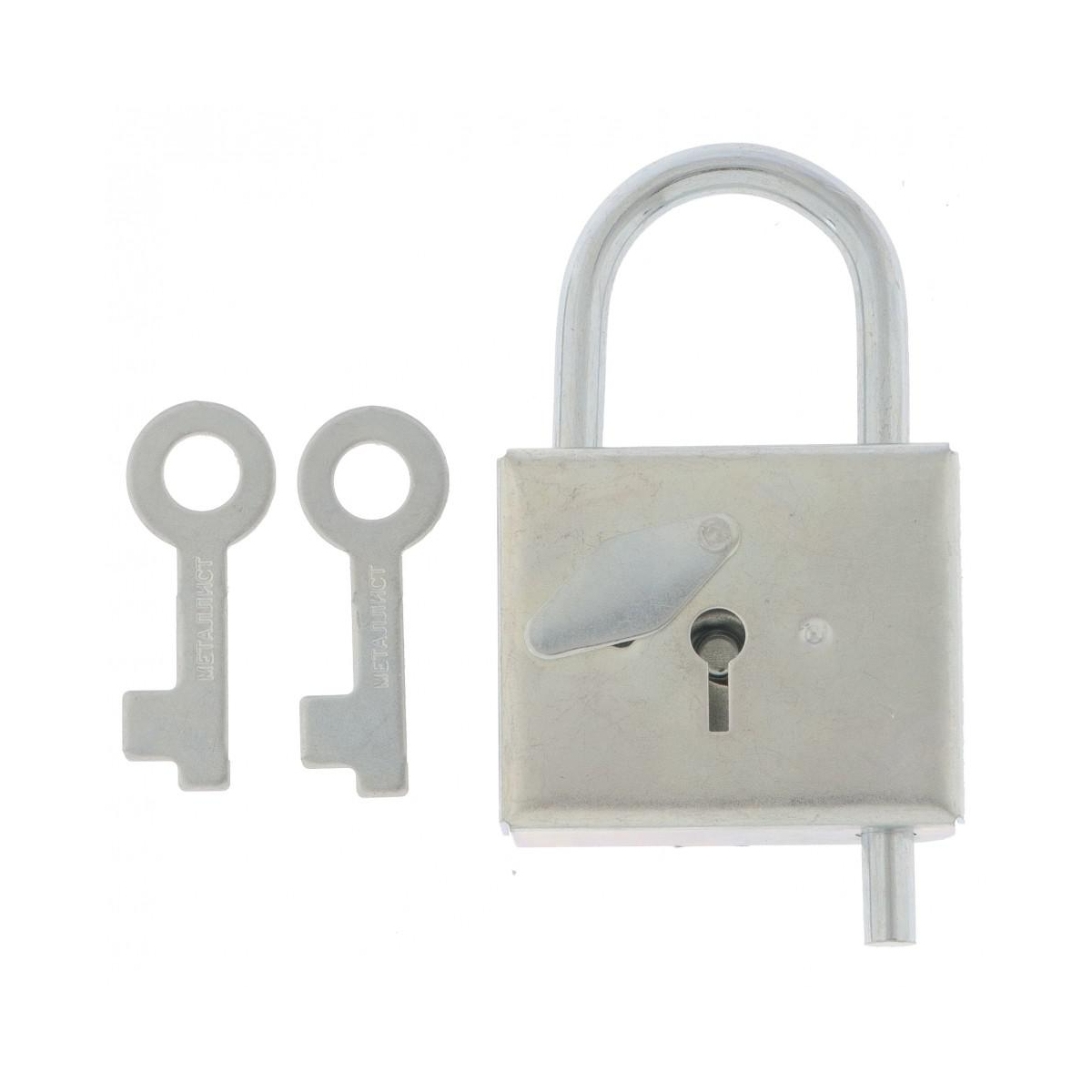

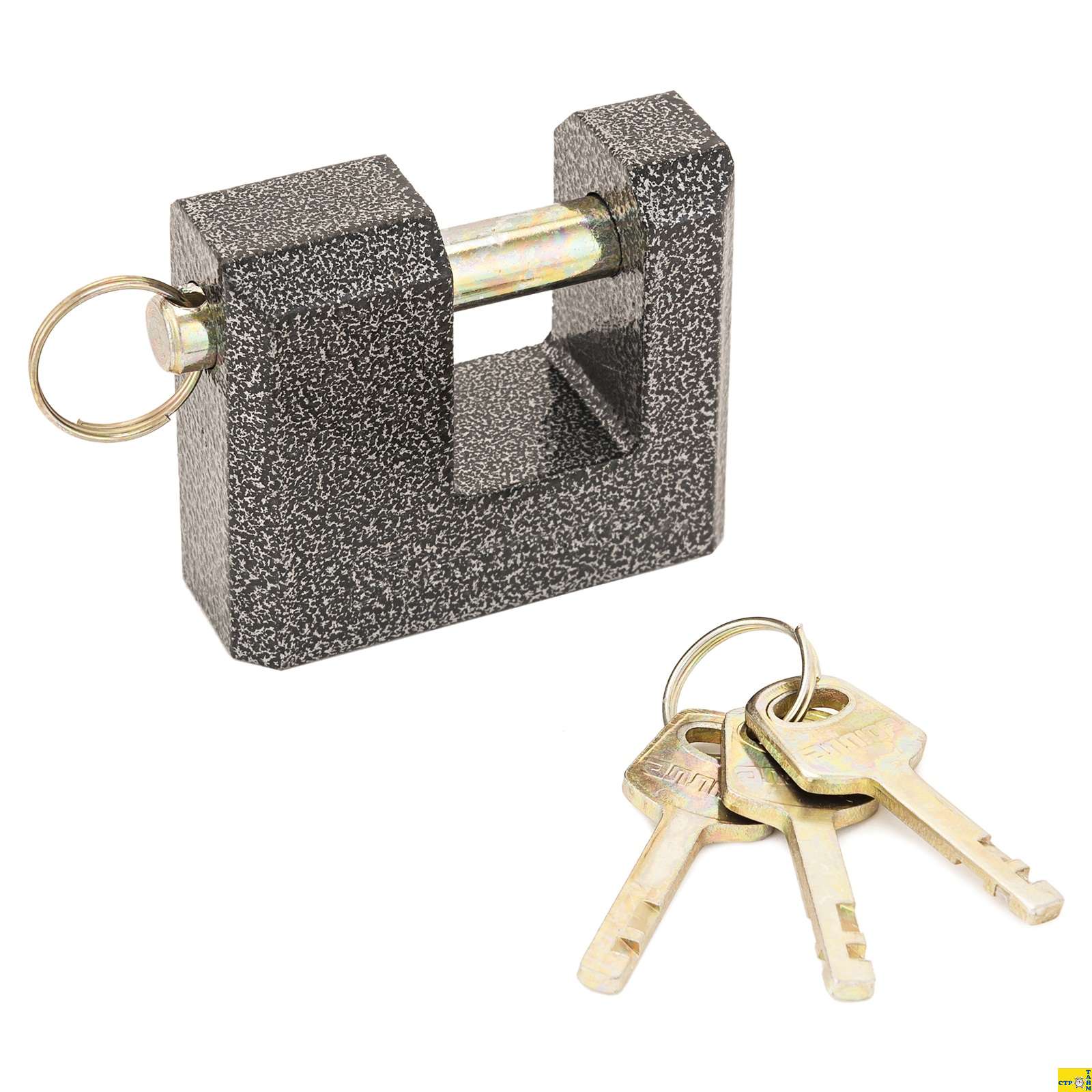

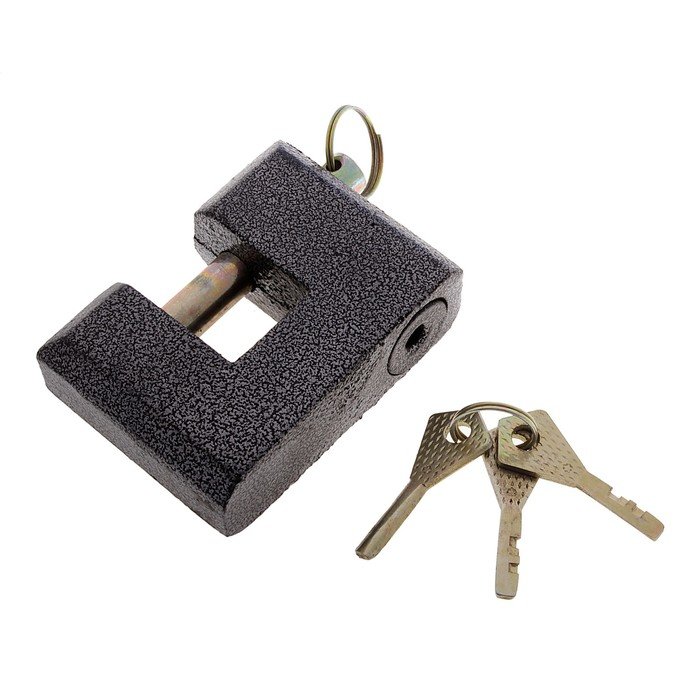

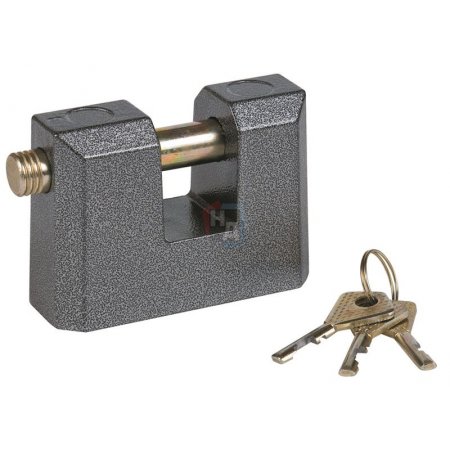

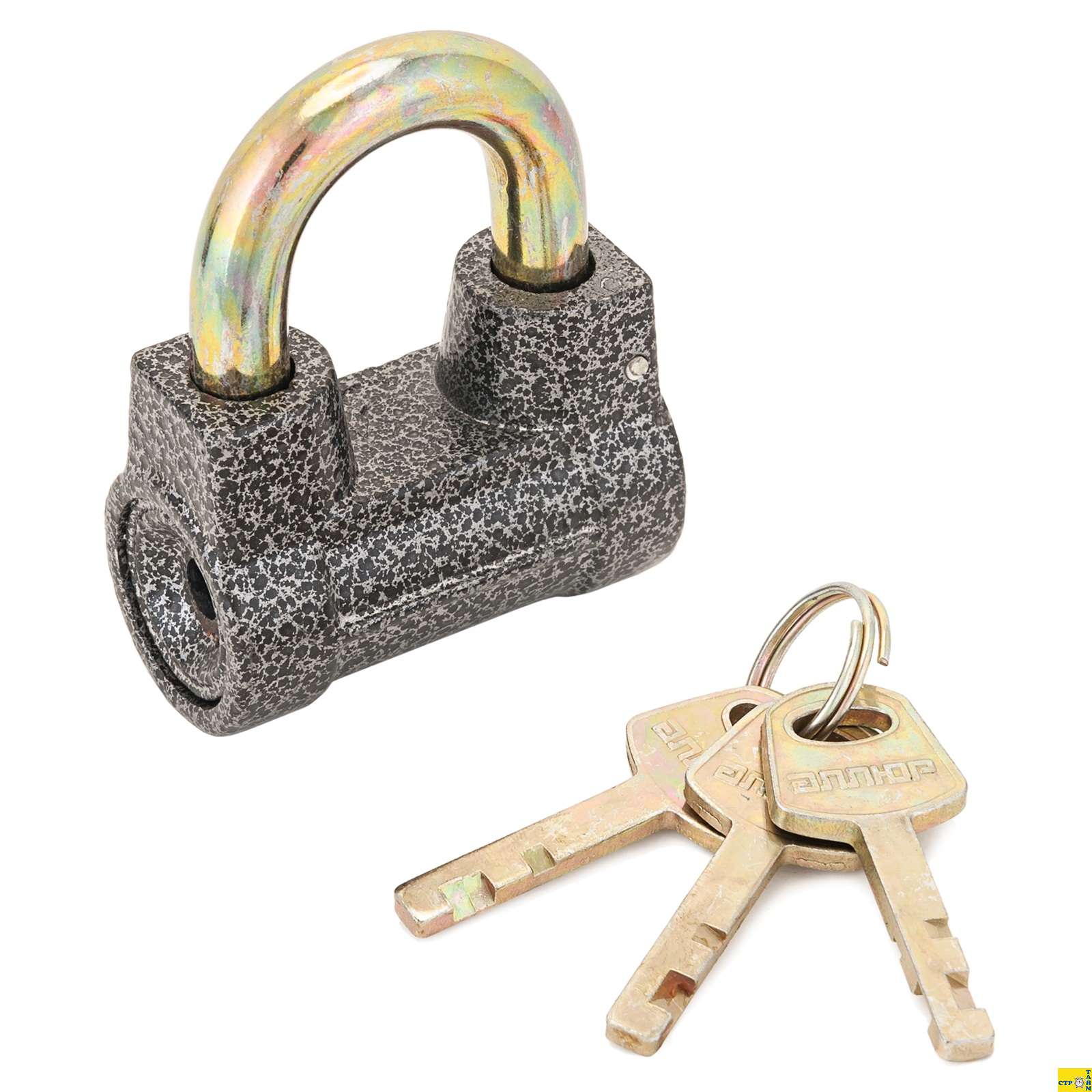

Простой винтовой и навесной замок с секретом

Одна из простых и классических конструкций, которая подходит для навесного или накладного замка. Отличается довольно большими габаритами. Принцип работы у такого замка следующий:

В паз вставляется ключ. Он выглядит, как обычный прут, без резьбы. Провернув его, открывают запор.
Секрет ключа спрятан внутри него. Его отличают крупные размеры в диаметре. В торце есть скрытый штырек, который, при высвобождении, может свободно входить и выходить из основной части.
Высвобождается скрытая часть винтом в ключе. А вращением она снова фиксируется внутри него.
Когда штырек свободен, то после прокручивания в замке он попадает в специальную нишу. Тогда вращение ключа приводит в действие замок.
Чтобы вытащить ключ из замка, нужно сначала вкрутить штырек внутрь него.

Хитрый механизм затрудняет подбор отмычки, так как ключ обычно угловой, и вор не знает, где внутри паз для открытия. Сложно выбрать отмычку.

Падающая модель

Замок накладного или врезного типа. Представляет собой диск с отверстиями. Выдвигается и задвигается ригель вращением диска с пазами. В центре диск имеет отверстие для ключа. Обычно оно небольшое. Секрет замка в падающем ключе. Диск расположен вертикально, пазы выходят внутрь двери или ворот. Их может быть разное количество.

Когда ключ вставляют в отверстие, приходит в действие шарнир в нем. То есть части ключа, под действием силы тяжести, провисают под углом 90 °. На этой отвисающей части имеются выступы, которые совпадают с пазами на диске. Когда они вставлены, то при проворачивании ключа замок приходит в действие. Именно такая «качающаяся» конструкция получила название падающего ключа.

Электромеханический вариант

Обычный замок усиливают электрическим запором. Есть разные конструкции такого замка, но принцип работы прост. Внутри есть приемник, а ключ – это передатчик. Радиоволной передается сообщение, оно проверяется приемником и, при совпадении, отпирается запор.

Для защиты радиосигнала от перехвата внутрь встроен алгоритм смены ключа после каждого использования.

Другой вариант, когда гараж находится у дома. Замок не открыть, пока линия запитана током. Управление находится в доме и отключается владельцем в тот момент, когда он идет в гараж. Можно найти чертежи таких замков и, при умении работы с электричеством и наличии навыков программирования, создать собственный.

Внутренний реечный замок

Классический вариант для гаража. Запирающие рейки под действием пружины входят в пазы. Для открытия замка пружины необходимо сжать. Для этого на паре ригелей пропилены по диагонали пазы. Они соответствуют таким же на ключе.

Когда ключ вставляют, он проскальзывает по полозьям, и пружины сжимаются. Ригель выходит из паза. То есть для открытия такого замка необходимо просто вставить правильный ключ.

Блок: 4/5 | Кол-во символов: 3016
Источник: https://garazhyk.ru/obustrojstvo/samodelnyj-zamok-dlya-garazha
