Для защиты участка от проникновения чужих людей 👻 устанавливается замок или засов. 🔐 Вместо того, чтобы покупать изделие, 💰 рекомендуется узнать, как сделать засов на ворота самостоятельно. 👋🏻  Для начала потребуется выбрать подходящую разновидность запорного механизма, 🔓 потому рассмотрим алгоритм их работы.

Что может понадобиться?

Несмотря на то что современный рынок представлен большим выбором засовов и запоров, многие стремятся сделать их своими руками. Связано это с тем, что запирающий механизм, созданный самостоятельно, представляет собой индивидуальное устройство, что способно повысить безопасность территории.

Конструкция засова напрямую зависит от габаритов ворот, материала самого запорного изделия и ряда других характеристик.

Сегодня можно выделить следующие варианты задвижных элементов.

• Вертушки. Так именуют запоры, в средней части которых предусмотрена ось вращения. Во время поворота устройства запираются обеими створками, обеспечивая надежную защиту.
• Шлагбаумы. Подвид вертушек. При этом ось вращения у таких запоров расположена не посередине, а с краю засова.
• Шпингалеты. В эту категорию также входят задвижки. Такие устройства считают наиболее востребованными ввиду их небольшой цены и простоты изготовления. Шпингалеты отлично подходят для обслуживания калиток. С помощью удается зафиксировать створки ворот в требуемом положении. Иногда конструкцию усиливают, используя замки навесного типа.

• Засовы с фиксацией. Применяют для фиксации дверей габаритного транспорта.
• Фляжные замки. Преимущество таких устройств в их высоком показателе надежности. С их помощью можно быстро закрыть ворота и обеспечить необходимую безопасность.

Также производители выпускают запорные устройства, принцип работы которых кроется в том, что створки прячутся при повороте рукояти. Такой механизм также используют на сейфах. При этом одновременно удается добиться фиксации створок в нужном положении. Практически любые устройства можно сделать самостоятельно, используя подручные материалы.

Самостоятельное изготовление

Алгоритм, как сделать засов на ворота своими руками, простой, но зависит от типа засова. Например, простой запор для распашных ворот изготавливается таким образом:

1. создать предварительный чертёж, на котором отметить точки на воротах для размещения запорного механизма. Также на чертеже должны быть обозначены места на земле, куда будут втыкаться металлические пруты;
2. на раме отметить точку, где будет размещён запор;
3. из металлических стержней сделать две одинаковые детали, которые будут удерживать дверное полотно. Важно правильно рассчитать длину деталей;
4. сверху закрепляются штыри, которые будут поднимать и опускать запор;
5. штырь закапывается в землю на такую глубину, чтобы распашные ворота нельзя было открыть, когда она заперта;
6. к получившейся раме фиксируется крючок-зацепка.

Практичнее всего использовать сварку. Крючок будет использоваться в качестве ручки, чтобы можно было открыть замок. Когда распашные ворота будут открыты, именно крючок зафиксирует их в таком положении.

Строители дают совет, как сделать запор на ворота из профнастила. Чтобы закрепить штыри, необходимо сделать в земле углубление. Опытные мастера рекомендуют использовать садовый бур. Этот инструмент позволяет сохранить правильное диаметральное положение относительно двух прутов.

Засов своими руками

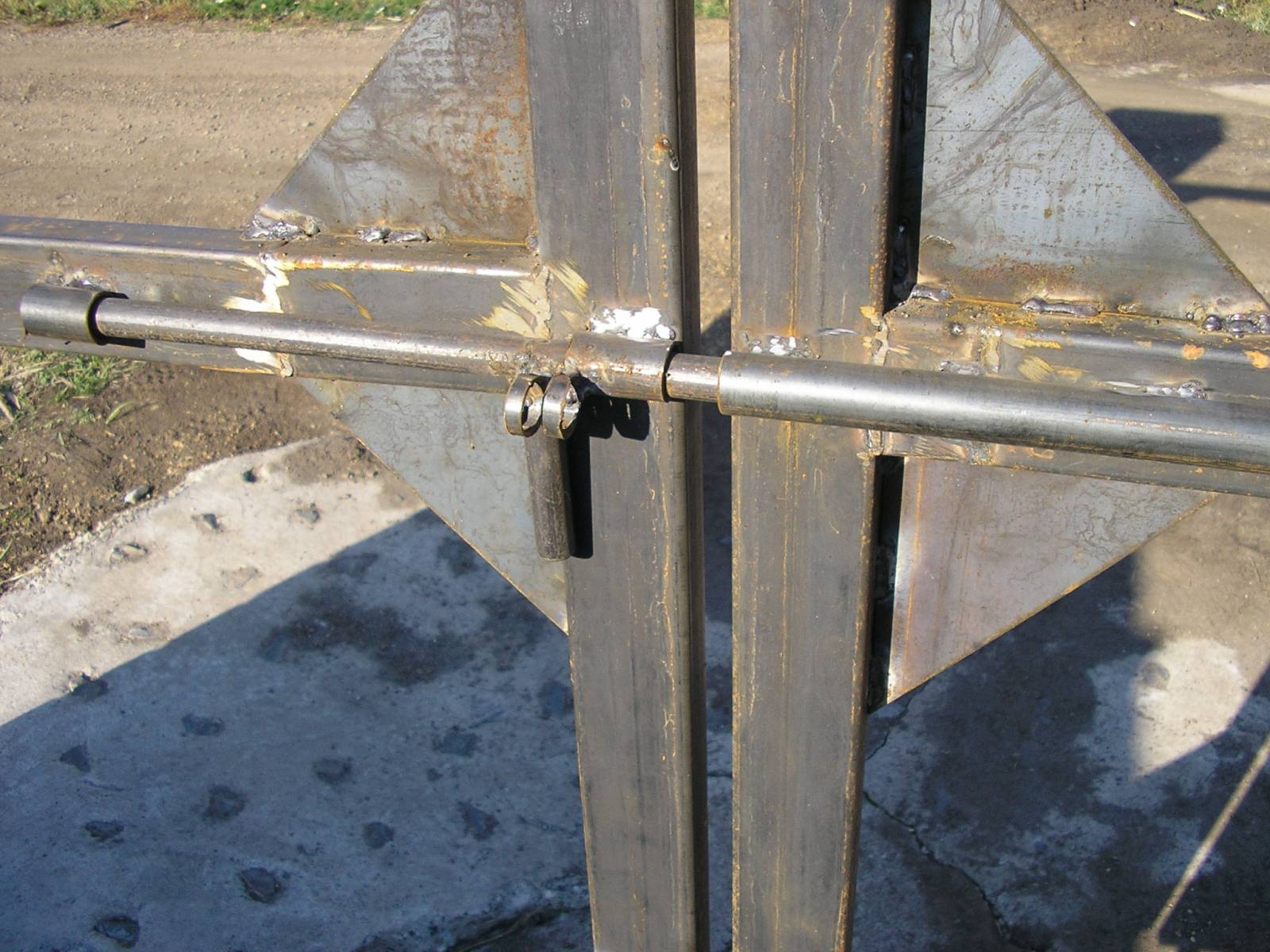

Засов тоже сделать несложно. При этом для работы потребуются простые детали, которые есть у каждого домашнего мастера. Потребуется одна балка и четыре ручки из дерева. Потребуется всего полчаса, чтобы собрать из пяти деталей один фиксатор. Затем два профиля и деревянные ручки фиксируются на вертикальных стойках. Это конструкцию можно сделать более прочной, если использовать дополнительно широкую, тяжёлую доску. С её помощью получается запорный механизм.

Иногда применяется другой метод, чтобы собрать засов. Мастеру потребуются обрезки металлического профиля и прокат в виде квадрата. Детали необходимо объединить в одну конструкцию: с помощью болтов или сварки. Затем потребуется металлический прут, длина которого составляет не менее 35 см. Отступив от правого края 20 см, мастер делает на пруте отметку, а затем в это место фиксирует ручку. Важно, чтобы она была прикреплена по вертикали.

Подготовленный квадратный профиль делится на детали. Их потребуется три штуки примерно одинаковой длины – по 10-20 см. Эти детали фиксируются на пластине. Но пластину тоже нужно подготовить и сделать в ней отверстия.

Засов-вертушка

Есть простые рекомендации, как сделать засов на калитку в виде вертушки, то есть длинной балки, которая вращается по часовой стрелке и при вращении встаёт на специальные ограничители. Вертушка ложится на нижний и упирается в верхний ограничитель. Некоторые мастера не используют верхнюю деталь, однако именно она увеличивает жёсткость и не позволяет сломать засов. Для ещё большей надёжности можно дополнить вертушку защёлкой. Её фиксируют на верхнем крае ворот.

Чтобы правильно сделать вертушку, необходимо предварительно составить схему-план, чтобы определить размеры необходимых частей. Но есть и стандартные рекомендации: размер планки должен быть 4,5х10 см. Длина планки – не менее 2 метров, в зависимости от ширины ворот. Считается, что оптимальное соотношение планки и ворот – 2/3. Подходящий материал для самостоятельного изготовления планки – дерево или металл.

Когда все составные части будут готовы, необходимо сделать следующее:

1. на левой створке изнутри монтируется болт 10 мм в окружности. Идеальное расположение болта – на расстоянии 5-10 см от края. Важно проверить, чтобы деталь прокручивалась свободно, ведь на болт потом нужно будет надеть две шайбы;
2. на дверном полотне устанавливается фиксатор, в котором закрепляется планка. Планка должна при прокручивании легко попадать в паз;
3. на правой дверной створке изнутри крепится рейка, слегка выступающая за края. Оптимальный размер выступа – 10 мм.

Когда в дверную створку будет закручен болт, его часть будет выступать снаружи ворот. Важно спилить выступающий край. Это необходимо по двум причинам. Во-первых, тогда наружная поверхность будет ровной, при желании её легко покрасить. Во-вторых, сточенный болт невозможно выкрутить снаружи, а значит, невозможно вскрыть защитную конструкцию.

По аналогичной технике можно изготовить щеколду в виде шлагбаума. Планка должна состоять из двух половин, чтобы защитная щеколда обеспечивала двойную защиту ворот.

Откатные ворота: задвижки и защёлки

Если на участке установлены откатные ворота, то необходимо знать, как сделать задвижку на ворота своими руками. Преимущество таких ворот в том, что с ними отлично сочетаются другие виды замков. Например, засов-фиксатор – весьма эффективная конструкция, которая не позволяет воротам открываться снаружи. Для изготовления потребуются старые запчасти от отечественного автомобиля. Но даже если их нет, можно использовать подручные детали.

Порядок работы такой:

1. на двух уголках проделываются отверстия (одно отверстие на каждой детали), затем уголки фиксируются на воротах;
2. фиксаторы располагаются на одном уровне, под ними делаются отверстия в земле;
3. трубка с изгибом подходящей длины (% от ширины ворот без учёта изгиба) устанавливается так, чтобы проходить через уголки. Изгиб должен попадать в грунтовое отверстие, чтобы удерживать ворота закрытыми.

Вертикальный запор представляет собой трубу с укреплением для рычага. Трубка фиксируется на двери или раме. К укреплению присоединяется ещё одна трубка, но уже меньшего диаметра. Небольшая по размеру деталь будет удерживать ворота от открытия. Так что две металлические трубки с укреплением – это просто способ, как сделать засов на ворота из профнастила.

Ещё один вариант, который можно сделать самостоятельно, – пазовый засов, усиленный поворотным устройством. Его механизм похож на вертушку, только у этой конструкции есть дополнительные детали.

Сначала на забор на одну из створок крепится поворотный механизм. На вторую створку или на раму от второй створки крепится механический фиксатор. Если хочется больше надёжности, можно использовать автоматические запоры. К поворотному засову присоединяется паз, который при закрытии ворот соединяется с фиксатором.

Рекомендации

Многие задумываются над тем, что лучше: купить задвижку или сделать ее своими руками? В случае с калитками задвижку рекомендуется покупать, а вот для ворот запор можно сделать своими руками. Объяснения такому решению простое.

• Калиткой пользуются чаще, и покупные механизмы более выносливы к механическим повреждениям. Такие засовы будут работать долго и при этом выглядеть красиво.
• Калитки в большинстве случаев имеют стандартные размеры, поэтому покупной механизм подобрать будет проще.
• Ворота индивидуальны, для их изготовления используют различные конструкции, материалы. Результатом такого подхода становится уход красоты на второй план. Больше ценится функциональность конструкции и ее безопасность. Поэтому самодельные задвижки, шлагбаумы, шпингалеты и вертушки в таком случае более востребованы.

При изготовлении самодельных засовов можно использовать подручные средства и вторичное сырье в виде оставшихся обрезков труб или других металлических изделий. Окончательный выбор типа запора зависит от владельца участка.

Разновидности засовов

Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.

Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления.

Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом. Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр.

Среди самых распространённых типов засовов стоит отметить такие:

• Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.

• «Щеколда» тоже относятся к поворотным, но устанавливать его, возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.

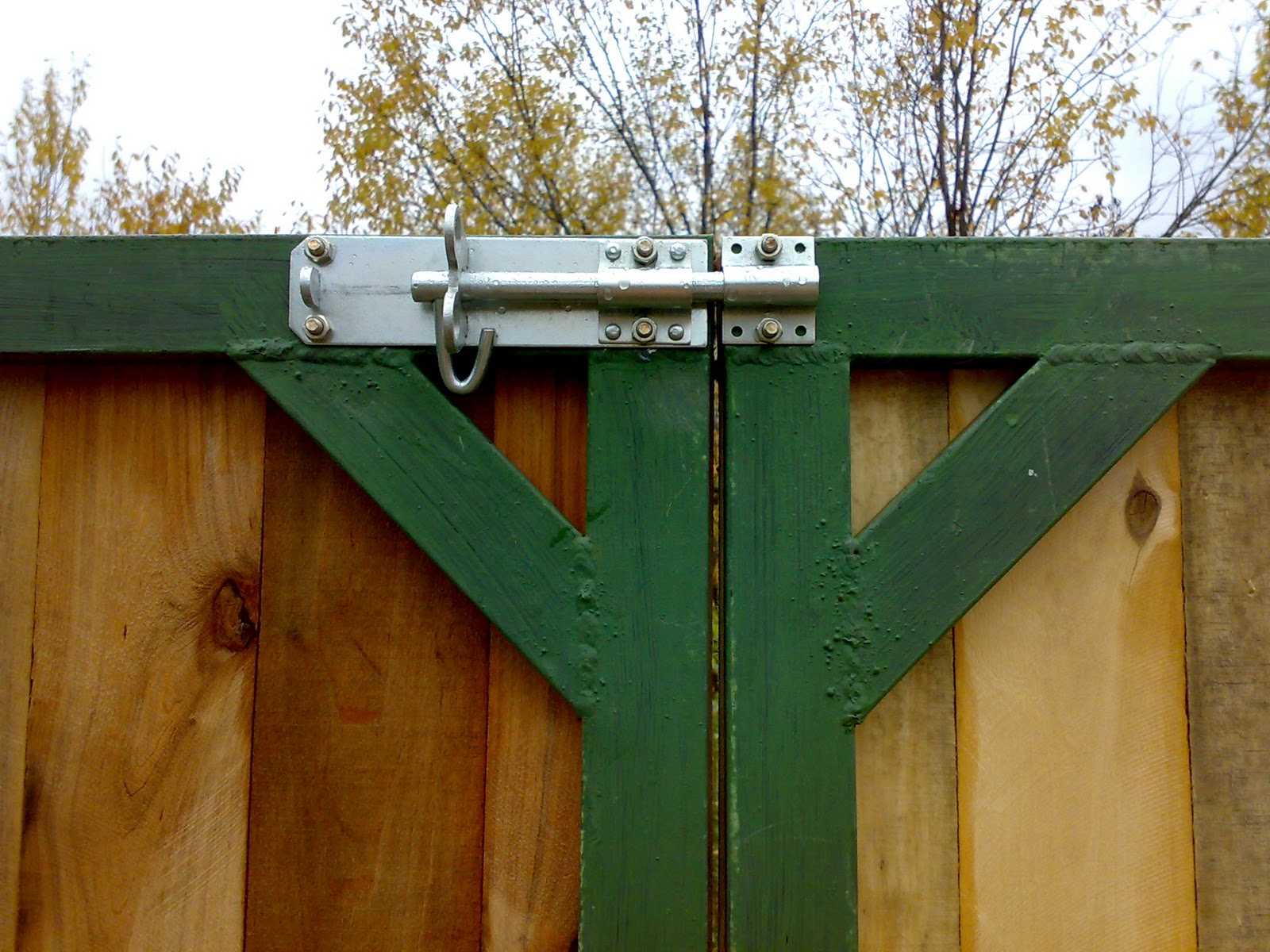

• Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.
• Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.

По виду конструкции различают 4 типа.

• Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
• Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
• Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
• Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Защелки и фиксаторы для откатных ворот

Откатные ворота представляют из себя достаточно сложное устройство, при этом их движение осуществляется вдоль одной линии. Таким образом, достаточно вертикального штыря, чтобы заблокировать открывание. В зависимости от исполнения ворот можно подобрать подходящий вариант запора из представленных на фото.

Перечислим их по порядку:

• фабричная задвижка с пружиной и фиксатором;
• петли для замка, приваренные к воротам и их каркасу;
• механическая защелка;
• автомобильный привод замка двери, управляемый напряжением 12В.

При этом нельзя забывать, что один их хозяев ворот может забыть или не знать о том, что они заблокированы. В результате при попытке открыть ворота, например с помощью брелока, на привод будет подано напряжение и электродвигатель выйдет из строя.

Одно из возможных решений – установка концевого выключателя, который обесточивает привод при нахождении ограничивающего штыря в положении блокировки. Именно этот вариант представлен на фото. Таким же образом можно поступить и в отношении вертикальных автоматических гаражных ворот.

Установка сейфового засова

Принцип действия механизма аналогичен предыдущему варианту затвора. Разница лишь в том, что на ворота устанавливается не два коротких засова сверху и снизу, а монтируется один длинный. «Пальцы» устройства плотно крепятся и при запирании захватываются крючками, которые привариваются к концам стержня. Таким образом, ворота фиксируются в двух положениях.

Прежде чем начинать делать засов на ворота своими руками, следует посоветоваться с опытным специалистом. Он сможет проконсультировать, какая разновидность больше подойдет к конструкции, учитывая все обстоятельства ее использования.

Современный рынок запорных механизмов

Прогрессивные методы разработки надежных моделей запоров для ворот и калиток позволяют владельцам загородных участков приобретать электромеханические и электромагнитные замки.

Надежность второго типа объясняется в подаче силы напряжения, которая и приводит в действие створки ворот. Магнит имеет свойство буквально прилипать к металлической поверхности, и открыть его без применения набора специальных инструментов не представляется возможным в принципе.

Данный комплект отличается дороговизной, но, по мнению экспертов в этой области, затраты полностью и целиком себя оправдывают. Самые последние модели открываются после подтверждения отпечатка пальца хозяина усадьбы. Сделать подобный механизм своими руками без специальных навыков нельзя.

Самостоятельное изготовление запоров

Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два на каждую створку по одному. Порядок действий следующий:

На каркасе намечается место крепления устройства, определяется длина прута и точка его вхождения в землю.

Прутья нужного размера отрезаются от стальных стержней и к верхним концам привариваются короткие отрезки под углом 90°. Они будут служить ручками при поднятии и опускании штырей. В грунт они должны погружаться на глубину, обеспечивающую надёжную фиксацию полотен при закрытии ворот.

• Отверстия в почве делаются с помощью садового бура диаметром достаточным для свободного вхождения стержней.
• На каркас привариваются два кольца, по которым будет двигаться засов.
• Выше нужно приварить крючок для удержания ручки засова в поднятом состоянии. Для усиления защиты в верхней части ворот желательно установить шпингалеты.

Запор морской контейнер своими руками

Одной из максимально удобных конструкций является запор которым запирается морской контейнер. Такая задвижка изготавливается по следующему алгоритму.

1. В трёх местах на прижимающей части необходимо приварить кольца с ножкой для прохождения гладкой трубы. Диаметр колец должен быть в пределах 1,5–1,6 сантиметра. Первое кольцо на расстоянии 20 сантиметров от верха ворот, второе ровно посередине, третье – 20 сантиметров от низа ворот.
2. Подготовить металлический прут с крюками по обе стороны.
3. На рамах по обе стороны (сверху и снизу) прикрепить фиксаторы для крюков.
4. При фиксации крюков ворота надёжно запираются, открыть их извне не представляется возможным.
5. Если нет возможности сделать детали самостоятельно, то можно приобрести необходимые для сборки детали в магазине. Подойдёт ремонтный комплект от фургона автомашины «Газель». К нему остаётся добавить только штангу и провести сборку.

Изготовление гаражного засова

На даче, в гараже или загородном доме засовы актуальны всегда. Надёжный засов можно быстро и без особых усилий сделать своими руками из простейших материалов.

Дополнительные запорные механизмы для гаражных ворот – это необходимость, которая позволит защитить ваше имущество от взломов. По принципу производства дополнительные задвижки не отличаются сложностью – используется полоса из металла для жёсткой фиксации обеих створок ворот.

При этом различаются 4 типа механизмов фиксации и передвижения полосы:

• двусторонний поворотный засов – изготавливается по принципу контейнер;
• сдвижной – алгоритм производства по типу задвижки;
• поворотный – принцип«шлагбаум» или «вертушка»;
• двусторонний ригельный – по принципу засова «вертикального».

И все эти типы вполне легко сделать самостоятельно, при этом обеспечив надёжную фиксацию гаражных ворот не на одно столетие. Есть ещё пружинные засовы, для их изготовления понадобятся особые навыки и умения, они несколько сложнее, но при этом не менее надёжные в работе.

Простой способ зафиксировать ворота

Есть хитрый способ запереть ворота уличной ограды не требующий каких-либо больших затрат. В месте стыка ворот устанавливается кусок профиля с выемкой специальной формы и бетонируется. Створки попадают в паз и фиксируются каким либо предметом подходящим по размеру. Такая конструкция кстати позволяет разгрузить опорные столбы.

Сделать самостоятельно или купить задвижку

Задвижки на калитки зачастую покупаются, а вот для ворот предпочитают изготавливать самостоятельно. И этому есть объяснение.

• Калитка используется гораздо чаще, следовательно, и механизм должен быть выносливым, работать без нареканий и выглядеть эстетично.
• По своей конструкции и размерам калитки более стандартны, и подобрать запорный механизм намного проще.
• Ворота обладают большей индивидуальностью: конструкция, материалы, размеры. При этом запор для распашных ворот обычно скрытого типа. Как результат – красота находится на втором плане, на первый план выходит безопасность и надёжность.

Именно по всем этим причинам к изготовлению запорных устройств для ворот относятся более требовательно и изготавливают самостоятельно, как говорится, чтоб наверняка. А вот какой вид запора выбрать – решать только вам.

Ключи темы

1. задвижка на откатные ворота своими руками
2. как сделать задвижку на ворота своими руками
3. чем можно поставить засов
4. запоры для распашных ворот своими руками фото
5. засов своими руками фото
6. задвижки на ворота своими руками фото
7. запор на калитку своими руками фото
8. откидная задвижка на ворота как сделать
9. сделать запор на ворота
10. как сделать запор для распашных ворот
11. запоры для распашных ворот своими руками
12. запор для откатных ворот своими руками
13. запор для распашных ворот своими руками
14. как сделать засов на дверь
15. запоры на ворота своими руками
16. запор на ворота своими руками фото
17. как сделать запор на ворота своими руками
18. защелка на откатные ворота своими руками
19. самодельные запорные устройства
20. шпингалет для ворот своими руками
21. хитрые засовы на ворота
22. шпингалет своими руками на двери
23. задвижки для ворот своими руками
24. как сделать засов
25. щеколда на ворота своими руками
26. как закрыть ворота
27. как сделать засовы на уличные ворота
28. фляжный замок
29. запоры для ворот и калиток своими руками
30. задвижка на ворота своими руками
31. засовы на ворота своими руками
32. как сделать засов на ворота своими руками
33. задвижки на ворота своими руками
34. задвижка на откатные ворота
35. задвижка для ворот своими руками
36. сделать засов на ворота своими руками
37. сделать задвижку на калитку своими руками
38. задвижка на ворота своими руками фото
39. простой запор на ворота
40. увесистый замок на воротах
41. засов на ворота своими руками хитрый
42. как сделать засов на ворота
43. как сделать засов на воротах
44. засовы на ворота своими руками фото
45. запор на распашные ворота своими руками
46. засов на ворота своими руками фото
47. сделать засов на ворота
48. самодельные засовы для ворот
49. запорный механизм для откатных ворот своими руками
50. сделать защелку на откатные ворота своими руками

Задвижка на калитку своими руками — варианты простых и потайных механизмов

Многие хозяева частных участков самостоятельно изготавливают и устанавливают заборы с воротами и калиткой. Завершающим этапом монтажных работ является установка запоров на воротах и на калитке. Практически все возможные конструкции засовов и щеколд представлены в заводском исполнении и в строительных магазинах есть широкий выбор этих приспособлений. Но каждая такая конструкция и принцип ее действия настолько простые, что многие домашние мастера не видят никаких препятствий для того, чтобы самому изготовить подобную защелку.

Защелки заводского изготовления

Магазинный запор для калитки или ворот будет отличаться от самодельного более аккуратным внешним видом, зато по прочности они часто он уступает мощным сварным устройствам, которые хозяин изготовил самостоятельно.

Горизонтальная задвижка

Этот вид самодельного запорного механизма встречается наиболее часто, так как эта конструкция наиболее простая. По принципу действия она похожа на большой шпингалет. В заводском варианте такая конструкция состоит из корпуса, в котором расположен запирающий штырь, и ответной планки, в которую штырек заходит и запирает калитку. Амплитуда движения механизма ограничивается маленьким штырьком, который выполняет функцию ручки. При сборке механизма вначале бегунок вставляется в корпус, затем в отверстие, расположенное на нем сбоку, вкручивается штырек-ручка. После монтажа корпуса задвижки на створке калитки, на опорной стойке крепят ответную планку.

Вариантов исполнения такой конструкции масса. Она может быть с круглым запирающим штифтом или с плоским, сделанным из пластины. Как правило, в плоских защелках предусмотрена возможность фиксации в закрытом положении на ключ при помощи навесного замка. Для этого внешний край запирающей пластины загнут под углом 90 градусов. В этом отгибе сделано отверстие. Аналогичное ушко имеется и на крайней скобе корпуса. При закрывании ушки пластины и скобы сдвигаются, отверстия совмещаются и в них продевают скобу навесного замка.

Плоская щеколда и круглая подпружиненная задвижка

Круглые засовы часто делают подпружиненными. Такие конструкции удобны тем, что нужно выполнять только закрывающие движения, а закрывается механизм сам под действием пружины. Такая пружина одевается на запирающий штифт. Для упора пружины на штифт устанавливают стопор со стороны закрывания. Упором пружины с другой стороны служит крайняя скоба корпуса, в которой ходит штифт.

Изготовление своими руками

Изучив механику такой конструкции ее легко изготовить своими руками. Самый простой вариант – это задвижка на калитку ворот своими руками из круглого прутка и трубы. Внутренний диаметр трубы должен быть таким, чтобы пруток свободно в ней двигался, но без люфта. Болтающимся штифтом будет трудно попадать в ответную часть при закрывании калитки.

Если ворота сделаны из металла, можно приступать к установке сразу. Вначале трубу прикладывают горизонтально на створке с внутренней стороны по ребру жесткости. Ее приваривают так, чтобы небольшой отрезок выступал за створку со стороны притвора. Трубу прихватывают в двух местах: на стойке со стороны притвора и у самого края.

Затем калитку закрывают, и выступающий отрезок трубы приваривают к опорной стойке.

После этого работают болгаркой. Трубу разрезают по линии притвора. На отрезке со стороны калитки обрезают внутреннюю часть трубы между двумя точечными сварками. Так получаются три соосных кольца: два на створке и одно на стойке.

Самодельная круглая задвижка

Теперь остается вставить в кольца круглый прут. Между двумя кольцами на калитке к пруту приваривают штырек, который будет выполнять функцию ручки и ограничителя хода. Затем запирающий штифт устанавливают в крайнее положение «открыто» и со стороны притвора обрезают болгаркой лишний выступающий отрезок. Точно так же подрезают излишек прута в положении «закрыто».

Вариант самодельного калиточного запора:

Для деревянных ворот такой запор изготавливается аналогичным способом, только понадобится металлическая пластина, на которой монтируется весь механизм. В этой пластине сверлятся отверстия, и через них задвижка крепится к деревянной створке и столбу.

Защелки с секретом

Эти защелки, функционирование которых реализовано аналогично удобному нажимному механизму дверных ручек. Устройство их такое:

• На опорной стойке установлен крючок, который выполнен из пластины с вырезанным зубом острием вверх. Пластина закреплена горизонтально к калиточному опорному столбу со стороны притвора перпендикулярно плоскости забора.
• Запирающим элементом является пластина, которая свободно прикручена к створке. Болт крепления расположен на расстоянии 20-30 см от притворной стойки створки калитки. В положении закрыто планка ложится в выступ зуба. Для открывания планку необходимо немного приподнять, чтобы она освободилась из зацепа.

Поскольку планка крепится свободно, то для того, чтобы она не падала и не вращалась вокруг оси болта, на калитке устанавливают два штырька-ограничителя. В самой простой конструкции планка закрывается под силой тяжести. Если к болту с наружной стороны приспособить ручку, то планка будет приподниматься нажатием ручки.

Чтобы запор защелкивался при закрывании самостоятельно, планку подпружинивают слабой пружиной, которая будет удерживать ее в нижней позиции. Пружину одним концом крепят в нижней части створки, а верхнюю фиксируют на рейке. Вместо пружины можно использовать противовес, как на фото:

Оригинальная конструкция с противовесом

Скос передней стороны зуба на ответной планке делают более пологим, чтобы рейка на дверке смогла свободно скользить по нему при закрывании калитки.

Изготовление своими руками

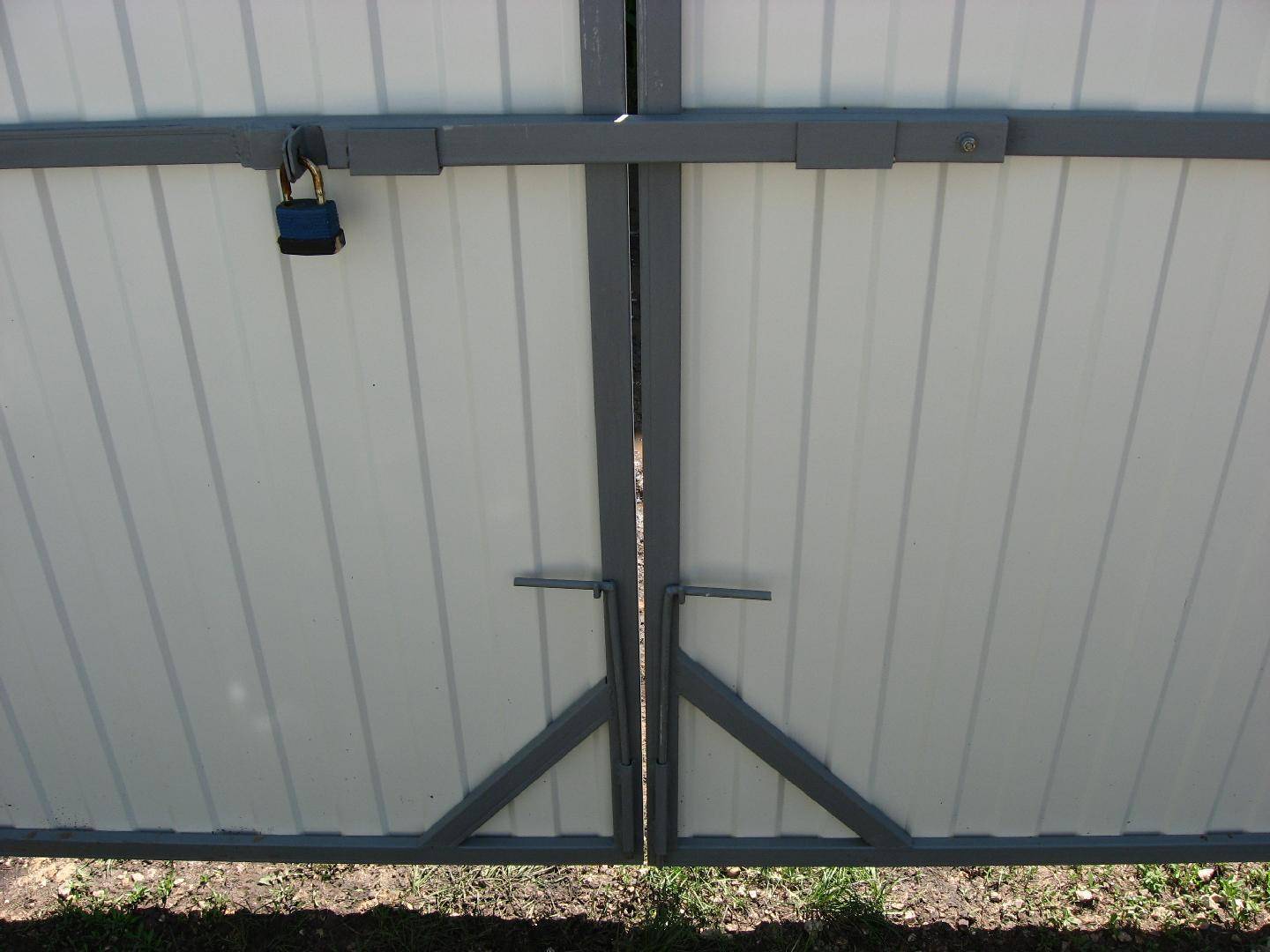

На металлической пластине длиной 200-250 мм и шириной 30-40 мм на одном конце вырезают болгаркой зуб, как на фото. Его приваривают (или прикручивают) к опорной стойке со стороны притвора. На калитку прикручивают длинную (30-50 см) металлическую пластину. Проверяют, как она зацепляется за зуб при закрывании. Приваривают ручки и ограничители.

Этот запор легко сделать секретным. Потайная защелка – это механизм с отсутствием явных внешних признаков с наружной стороны, по которым можно судить о способе его открывания. В реечной задвижке потайной способ открывания реализуют двумя способами:

• При помощи тросика, который подсоединяется к свободному концу запирающей рейки и через систему блоков и выводится наружу в скрытом месте. При этом устройство должно быть подпружиненным.
• Секретные защелки делают путем маскировки головки наружного болта, который удерживает рейку. Вместо поворотной ручки снаружи ворот видна только головка болта.
• Вырезать фальшивый проем для ключа.

Для лучшей маскировки запора многие хозяева накручивают на ворота еще несколько «фальш-болтов», среди которых «рабочая» головка и прячется. Для отпирания дверки снаружи необходимо иметь рожковый ключ и знать, какой болт нужно крутить.

Как построить современные деревянные ворота — Blanco Bungalow

ПРОЕКТЫЭКСТЕРЬЕР ДИЗАЙН

9 января

Автор Лора Женевьев

*Этот пост создан в сотрудничестве с National Hardware, все идеи и мнения на 100% мои собственные.

Для этого проекта я использую слово «сделай сам» в широком смысле. Почему? Потому что я не смог бы построить это самостоятельно. Тем не менее, я верю, что вы могли бы построить его самостоятельно, если бы у вас были нужные инструменты и опыт. Для меня, однако, это было определенно вне моей рулевой рубки.

Наш забор, до этого проекта, был унылыми и ржавыми старыми воротами из кованого железа с бамбуковыми застежками-молниями.

Бамбук был нашим временным решением для дополнительной конфиденциальности. Это было отвратительно. Каждый раз, когда мимо проходил почтальон, наша собака писала на него, он падал и висел на волоске. Я хотел гладкие современные деревянные ворота, которые соответствовали бы нашему белоснежному фасаду.

Вот как это выглядело раньше. Я бы хотел, чтобы у меня была лучшая фотография, но я всегда так волнуюсь, когда начинаю проект, что обычно забываю сделать хороший снимок перед.

Тот, что ниже, лучше.

А вот и маленькая жемчужина, сделанная до нашего переезда. Мне нравится смотреть на эти фотографии!

Итак, обо всем по порядку, мы построили раму ворот из 2×4, которые я предварительно покрасил. Мы использовали два комплекта против провисания от National Hardware. Поскольку ворота должны были быть на более высокой стороне, а раму мы изготавливали не из стали, нам нужно было сделать так, чтобы провисание было как можно меньше.

Эти антипровисающие комплекты сделали свое дело.

Справа была существующая кирпичная колонна, которую мы обсуждали, демонстрировать или нет, но оказалось, что проще прикрепить эту сторону ворот к колонне, а затем обернуть ее деревом. Это сделало ворота прочнее, и мы использовали меньше рабочей силы, что удешевило их.

Я ОБОЖАЮ эти фотографии новой рамы рядом со старыми бамбуковыми воротами. Я имею в виду… посмотри на разницу!

Мы прикрепили 2×8 к существующим кирпичным колоннам с помощью кладочных шурупов.

Затем прикрепите дверные рамы ворот к 2×8 с помощью тяжелых автоматически закрывающихся петель National Hardware.

Для деревянных реек я решил использовать шпунт и паз, потому что это было дешевле и легче. Провисание ворот — мой самый большой страх без использования стали, поэтому я хотел, чтобы они были максимально легкими, но при этом прочными и крепкими. Мы обрезали все доски одинаковой длины и начали крепить их с помощью гвоздезабивного пистолета. Я хотел, чтобы он выглядел как можно более бесшовным, и не хотел видеть большие винты или что-то в этом роде.

Я думал, что хочу сделать шпунт и паз вдоль задней части ворот, но как только мы закончили переднюю часть, я не возражал против того, как это выглядело.

Далее, оборудование. Мы добавили защелку и тростниковый болт от National Hardware в черном цвете и сделали перерыв на ночь.

Вернемся к делу, и пора оборачивать кирпичные колонны. Обрезаем оставшиеся шпунтовые доски и прикрепляем их вдоль колонн с каждой стороны ворот, чтобы они соответствовали друг другу. Это также покрыло петли, так что моя эстетика бесшовных ворот могла быть достигнута.

Почти готово….

Последнее, что нужно сделать, это покрасить только что открытые кирпичи в белый цвет, и тогда, я думаю, я закончил.

И готово!

ДО

ПОСЛЕ!

Пожалуйста, не судите мертвую траву, не волнуйтесь, она следующая в списке!

ДО

Насколько лучше выглядят наши новые ворота!?! Я так доволен тем, как это получилось. Я хотел бы услышать ваши мысли. Прокомментируйте ниже и дайте мне знать, что вы думаете.

ПЕРЕЧЕНЬ МАТЕРИАЛОВ И ОБОРУДОВАНИЯ: Красное дерево: шпунт и канавка, 2×8 и 2×4. Mider Saw, ударная дрель с битой для каменной кладки. Кладочные винты, пистолет для гвоздей и гвозди. Орбитальная шлифовальная машина, окрашивание в медовый тик от Cabot.

СПИСОК АППАРАТНЫХ ОБОРУДОВАНИЯ: Комплект для защиты от провисания (2 шт.) черного цвета, набор сверхтяжелых петель для автоматически закрывающихся ворот (2 шт.) черного цвета, тросовый болт (2 шт.) черного цвета, защелка для ворот черного цвета. (Все от National Hardware)

Особая благодарность компании National Hardware и моему замечательному соседу Мэтту за помощь в завершении этого проекта.

diyBACKYARDдо и после

Лора Женевьева

В этом блоге мы заглянем внутрь нашей реконструкции нашего испанского бунгало в Лонг-Бич, Калифорния. Следите за тем, как мы восстанавливаем наше бунгало 1920-х годов до его первоначальной красоты.

https://www.blancobungalow.com

Как построить ворота для забора (7 шагов с фото и видео)

Строительство ворот для забора обычно является последним шагом в проекте по созданию забора своими руками. В отличие от заборов (которые, как правило, выглядят очень похоже), заборные ворота — отличный способ персонализировать ваш проект забора и сделать его своим. Построить ворота для забора можно довольно просто, используя базовые столярные навыки.

Чтобы построить заборные ворота, начните с планирования размера ворот на основе существующего грубого проема. Затем соберите раму ваших ворот, закрепив ее с помощью карманных отверстий и наружных винтов. После того, как рама построена, прикрепите к раме ворот пикеты и настройте ворота по своему усмотрению. Наконец, установите крепежные детали ворот (петли, защелки и т. д.) и закрепите ворота на месте.

Эта статья покажет вам, как построить ворота для забора своими руками, шаг за шагом. Если вы более визуальный ученик, вы можете посмотреть мое видео на Youtube «Как построить заборные ворота», которое понравилось в конце статьи.

Начнем!

Оглавление (переход к определенным разделам)

1. Планирование размера и расположения ворот для забора

Первым шагом в успешном проекте создания ворот для забора своими руками является планирование расположения ворот для забора. Однако перед планированием макета ворот забора полезно определить наиболее распространенные компоненты ворот забора. Как правило, заборные ворота состоят из следующих компонентов:

Первым шагом в планировании расположения ворот является определение «грубого проема» между двумя монтажными стойками ограждения ворот (показаны желтым цветом выше). Для открытия моих ворот грубая ширина проема была примерно 48″.

Измерьте приблизительную ширину проема заборных ворот

Если вы еще не установили свой забор или монтажные стойки для заборных ворот, я рекомендую вам ознакомиться с моей статьей «Как построить забор», в которой описывается каждый шаг процесса строительства забора (включая установка столбов для забора).

После того, как вы измерили примерный проем ворот и потратили некоторое время на планирование ворот, пришло время закупить материалы.

2. Приобретите инструменты и материалы для забора.

Чтобы построить забор, вам потребуются следующие инструменты и материалы.

Инструменты:

• Торцовочная пила (дополнительно)
• Циркулярная пила (дополнительно)
• Дрель
• Зажимы (дополнительно)
• )
• Зенковка (дополнительно)
• Комплект крепежа для ворот (петли, защелки и т. д.)
• Гвоздезабивной инструмент Brad Nailer

Материалы (приобретаются в Home Depot):

• Гвоздь s: Grip-Rite 2 дюйма x 0,113 Пластиковые наружные оцинкованные гвозди с круглым хвостовиком
• Винты: DECKMATE #10 x 3-1/2 дюйма Шурупы для дерева с плоской головкой и плоской головкой
• Обработанные под давлением 2×4: WeatherShield 2 дюйма x 4 дюйма x 8 футов #2 Обработанные под давлением пиломатериалы Prime Ground Contact
• Обработанные под давлением 2×6: WeatherShield 2 дюйма x 6 дюймов x 8 футов №2 Prime Ground Contact Обработанные под давлением пиломатериалы
• Обработанные под давлением 4×4: 4 дюйма x 4 дюйма x 8 футов. #2 Обработанная под давлением древесина южной желтой сосны, контактирующая с землей
• Пикеты для забора: 5/8 дюйма x 5-1/2 дюйма x 6 м. Штакетник для забора из обработанной под давлением сосны

Ворота забора у всех будут немного отличаться, поэтому инструменты и материалы, указанные выше, возможно, потребуется изменить для вашего конкретного проекта. Тем не менее, инструменты и материалы выше являются хорошей отправной точкой.

После того, как вы спланировали расположение ворот и закупили материалы, вы можете приступить к изготовлению каркаса ворот.

3. Изготовление каркаса ворот забора

Изготовление каркаса ворот забора, вероятно, является самым важным этапом в процессе строительства ворот. Чтобы определить ширину рамы ворот, возьмите грубый проем (между монтажными стойками ворот забора) и вычтите примерно 2″. Это даст вам примерно 1 дюйм зазора между воротами забора и монтажными столбами с каждой стороны.

Высота рамы ворот вашего забора зависит от личных предпочтений. Как правило, вы хотите, чтобы верхняя часть ваших ворот была на одном уровне с верхней частью соседнего забора. Кроме того, вы хотите оставить около 3-5 дюймов свободного пространства в нижней части ворот. Однако окончательные размеры зависят от вас.

После того, как вы определили размеры рамы ворот для забора, пришло время произвести замеры пиломатериалов и распилить пиломатериалы на торцовочной пиле.

Измерьте высоту и ширину рамы ворот на пиломатериале.

Рекомендуется использовать столярный угольник при выполнении измерений и маркировке, чтобы убедиться, что вы отметили идеально прямую линию.

После выполнения измерений сделайте разрезы по отмеченной линии с помощью торцовочной пилы.

Вырежьте торцовочной пилой по отмеченным линиям рамы ворот

Вы также можете использовать циркулярную пилу, чтобы разрезать раму ворот забора, но торцовочная пила обычно упрощает процесс. После вырезания горизонтальных и вертикальных компонентов рамы ворот вашего забора у вас должна получиться рама ворот, которая выглядит следующим образом:

Компоненты рамы ворот на месте

После установки несобранной рамы ворот на место пришло время прикрутить ворота кадр вместе. Есть много способов скрепить раму ворот вместе. Тем не менее, я использовал приспособление для карманных отверстий, чтобы предварительно просверлить отверстия для винтов.

Используйте приспособление для выемных отверстий, чтобы предварительно просверлить отверстия под винты.

Вы также можете использовать зенковку (под углом) для достижения результатов, аналогичных шаблону для отверстий под выемки. Однако результаты будут не такими стабильными. Предварительно просверлив отверстия для карманных отверстий в каждом куске пиломатериала, из которого состоит рама ворот забора, соедините раму вместе с помощью наружных винтов.

Соедините раму ворот с помощью винтов с наружным номиналом

При креплении рамы ворот забора с помощью винтов часто бывает полезно использовать зажимы, чтобы скрепить раму ворот вместе под прямым углом. Продолжайте скручивать все углы рамы ворот, используя наружные винты и дрель.

4. Установка распорки рамы ворот

После сборки прямоугольной рамы ворот необходимо установить дополнительные распорки, чтобы повысить общую прочность ворот.

Для моих ворот забора я использовал кусок обработанного давлением пиломатериала размером 2″x6″ в качестве горизонтальной распорки. Я обрезал скобу по длине и расположил ее на расстоянии 10 дюймов от верхней части моих ворот, как показано на рисунке.

Установка горизонтальной опорной распорки (10″ от верха ворот забора)

Как и в случае с рамой ворот забора, я прикрепил горизонтальную распорку к раме ворот, используя предварительно просверленные карманные отверстия и наружные винты.

Затем я добавил диагональные распорки к нижней части ворот забора. Хотя эти диагональные раскосы добавляют воротам прочности, они также очень эстетичны.

Чтобы установить диагональные распорки, я разместил 2″x4″ по диагонали через ворота забора так, чтобы они идеально выровнялись по углу ворот. Затем я провел линию, чтобы обозначить угол. Для получения дополнительной информации об этом процессе посмотрите мое видео «Как построить забор» на Youtube, ссылка на которое приведена здесь.

После установки первой «полной» диагональной скобы я повторил процесс для двух «частичных» диагональных скоб.

Установите диагональные распорки ворот забора

Опять же, я установил диагональную распорку на место (используя зажим), а затем разметил угол, прежде чем делать диагональный разрез на торцовочной пиле.

После обрезки диагональных раскосов прикрепите их к раме ворот, используя предварительно просверленные отверстия и винты с номинальным внешним номиналом.

Прикрепите диагональные распорки к раме ворот с помощью наружных винтов

На этом этапе вся рама ворот (вместе с диагональными распорками) собрана. Если вы следуете приведенным выше инструкциям, у вас должна получиться рама ворот, которая выглядит следующим образом:

Готовая рама ворот с диагональными раскосами

5. Установите раму ворот «Балясины»

На этом этапе пришло время установить декоративные балясины в верхней части рамы ворот забора. Эта функция позволит вам иметь «смотровой» проем в ваших воротах без ущерба для безопасности.

Если вы равномерно измерили горизонтальную скобу ворот 2″x6″, она должна быть на расстоянии 10″ от верхней части рамы ворот забора. Прежде чем продолжить, убедитесь, что расстояние в 10 дюймов одинаково по всей ширине ворот.

Проверьте расстояние от верха рамы ворот до горизонтальной распорки

После подтверждения измерений отрежьте обработанную под давлением древесину для балясин размером 2″x2″ по размеру. Рекомендуется сначала вырезать одну балясину, а затем вставить ее в раму ворот насухо. Если это выглядит хорошо, используйте его в качестве шаблона, чтобы отметить остальные разрезы ваших балясин.

Используйте одну 10-дюймовую балясину в качестве шаблона, чтобы отметить остальную часть срезов балясин ворот забора.

После разметки балясин размером 2″x2″ с помощью шаблона сделайте все надрезы на торцовочной пиле.

После обрезки всех ваших балясин пришло время прикрепить балясины к воротам забора. Для этого я рекомендую предварительно просверлить все отверстия для шурупов, используя сверло немного меньшего размера, чем наружные шурупы, которые вы планируете использовать для крепления балясин к раме ворот.

Предварительно просверлите отверстия для винтов балясин под углом 45 градусов.

Имейте в виду, что вы начнете предварительное сверление со стороны балясины и закончите снизу балясины (угол 45 градусов).

Затем прикрепите балясины к раме ворот с помощью наружных винтов, как показано ниже:

Прикрепите балясины к раме ворот, просверлив отверстия под углом 45 градусов (сверху и снизу) балясины, прежде чем прикрепить их к воротам забора. Вы хотите, чтобы расстояние между балясинами было одинаковым. Я рекомендую использовать кусок обрезков древесины (нарезанный по размеру) в качестве прокладки между балясинами (как показано выше).

6. Прикрепите штакетник «Шпон» к купели ваших ворот забора

На этом этапе рама ваших ворот полностью собрана. Все, что осталось сделать, это установить штакетник «шпон» на переднюю часть рамы ворот. Для своих ворот я использовал оставшиеся 5/8-дюймовые пикеты, обработанные давлением, на передней части моих ворот.

Сначала я обрезал средние пикеты по размеру, чтобы они идеально помещались между низом ворот и «смотровым окошком» моих ворот. Обрезав их по размеру, я установил их на место и прикрепил к раме ворот, используя большое количество гвоздей для наружных работ.

Прикрепите штакетники к передней части ворот с помощью гвоздей с внешними гвоздями

Я продолжил этот процесс для всей передней части ворот, установив пикеты на место и прикрепив их к раме ворот с помощью гвоздей с внешними характеристиками.

Продолжайте прикреплять штакетники к раме ворот внешними гвоздями с номиналом

Как видно на фотографии выше, я оставил немного лишнего штакетника с каждой стороны ворот забора (кроме нижней части). Затем я использовал раму ворот в качестве ориентира и отрезал лишний штакетник с помощью циркулярной пилы. Я обнаружил, что этот метод дает наиболее точные разрезы.

Обрежьте лишнюю длину штакетника ворот с помощью циркулярной пилы

После того, как вы обрежете лишнюю длину штакетника по бокам ворот, строительство ворот будет завершено. Осталось установить ворота и установить фурнитуру.

7. Установка ворот и установка фурнитуры ворот

Чтобы установить ворота на место, начните с установки предварительного положения ворот между двумя монтажными стойками.

Установите ворота забора на место

Настоятельно рекомендуется использовать запасной кусок дерева в качестве распорки в нижней части ворот. Это поможет вам подобрать правильную высоту ворот и значительно упростит установку петель.

Используйте распорки в нижней части ворот (при необходимости) для достижения соответствующей высоты

Наконец, используйте прокладки (при необходимости), чтобы убедиться, что ваши ворота находятся по центру между двумя монтажными стойками и что они идеально выровнены.

Убедитесь, что ворота ограждения находятся по центру между монтажными стойками и что они идеально выровнены

После того, как ваши заборные ворота правильно расположены между монтажными стойками, пришло время установить монтажное оборудование (петли, защелки и т.

д.).

Для калитки я установил две прочные петли вверху и внизу калитки. Первая петля располагалась на месте горизонтальной распорки, а вторая петля располагалась в нижней части рамы заборных ворот.

Размещение петель ворот забора

После установки петель на место используйте винты (входят в комплект поставки петель), чтобы прикрепить петлю как к монтажной стойке, так и к воротам забора.

Установите петли ворот в нижней части ворот забора

Прикрепите петли ворот вверху и внизу ворот забора, установив винты с помощью дрели. После установки петель проверьте ворота, чтобы убедиться, что они свободно открываются и закрываются. Если на этом этапе возникают какие-либо проблемы с открытием/закрытием ворот, при необходимости выполните необходимую регулировку.

Последним шагом в проекте изготовления заборных ворот своими руками является установка защелки ворот. Для этого установите защелку ворот на желаемой высоте с помощью винтов, прилагаемых к люку. Проверьте, правильно ли закрываются ваши ворота.

Установите защелку ворот на желаемой высоте

После установки защелки установка ворот своими руками завершена. Не стесняйтесь добавлять дополнительные аксессуары для ворот по желанию (ручки, замок и т. д.)

---

Если вы более визуальный ученик, вы можете посмотреть, как я выполнил каждый шаг проекта сборки забора своими руками на Youtube!

Кроме того, вы можете узнать, как я построил забор вокруг этих ворот, посмотрев мое видео на Youtube «Как построить заборные ворота», ссылка на которое приведена здесь.

Большое спасибо за внимание к ATImprovements! Если вы узнали что-то новое из этого проекта, вам также могут понравиться следующие проекты «Сделай сам»:

• Как построить забор: Как построить забор (руководство «Сделай сам») — Улучшения AT
• Как установить террасу своими руками Проволочные перила: своими руками Кабельные перила – Пошаговая установка кабельных ограждений – (atimprovements.

  No related posts.
